Seeed Studio XIAO ESP32S3开发板结构建模

　　本次建模的Seeed Studio XIAO ESP32S3主控模块，是面向嵌入式物联网场景的小型化核心控制单元，建模过程完全参照实物的硬件布局与结构边界完成，所有特征均对应实际硬件的物理结构，可直接用于整机装配的干涉校验、结构适配设计工作。

　　从实际应用场景来看，该模块常被用于可穿戴智能设备、小型物联网传感节点、桌面级智能硬件、教育类机器人控制核心等场景，这类场景普遍对主控模块的安装空间有严苛要求，因此建模时优先还原了模块的整体外轮廓与安装基准：模块整体采用超小型化板卡设计，板身长宽尺寸控制在拇指级范围，板厚包含底部焊盘与顶部屏蔽罩的总高度不超过5mm，板边采用半孔焊盘设计，所有引出IO均沿板长方向两侧排布，建模时完整还原了两侧焊盘的间距、孔径与焊盘外形，方便设计人员在绘制载板时直接匹配封装，避免出现安装错位、焊接干涉的问题。

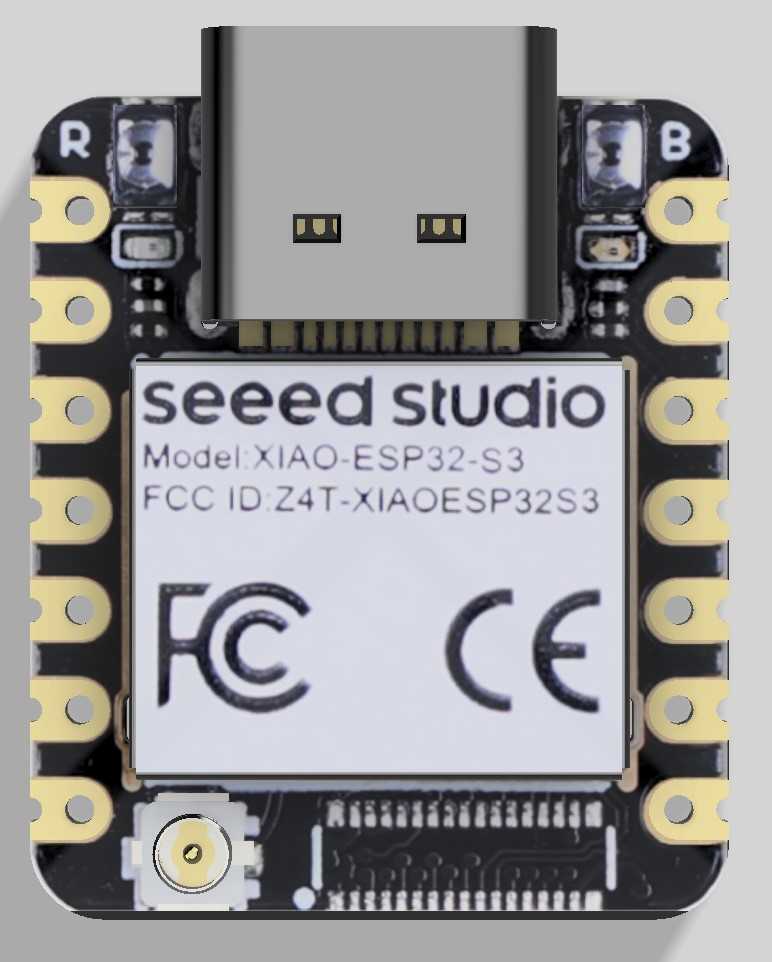

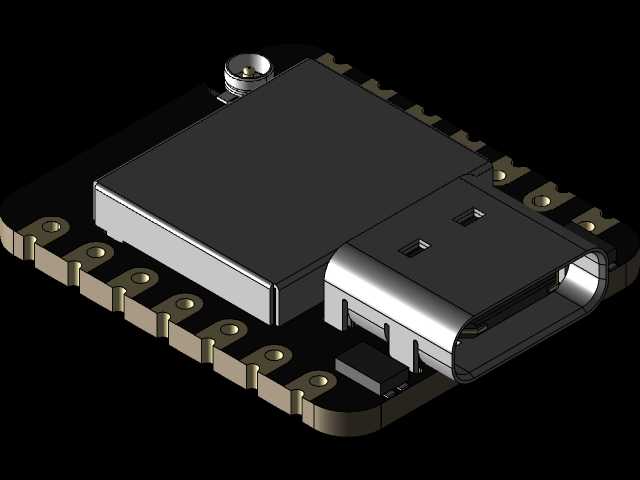

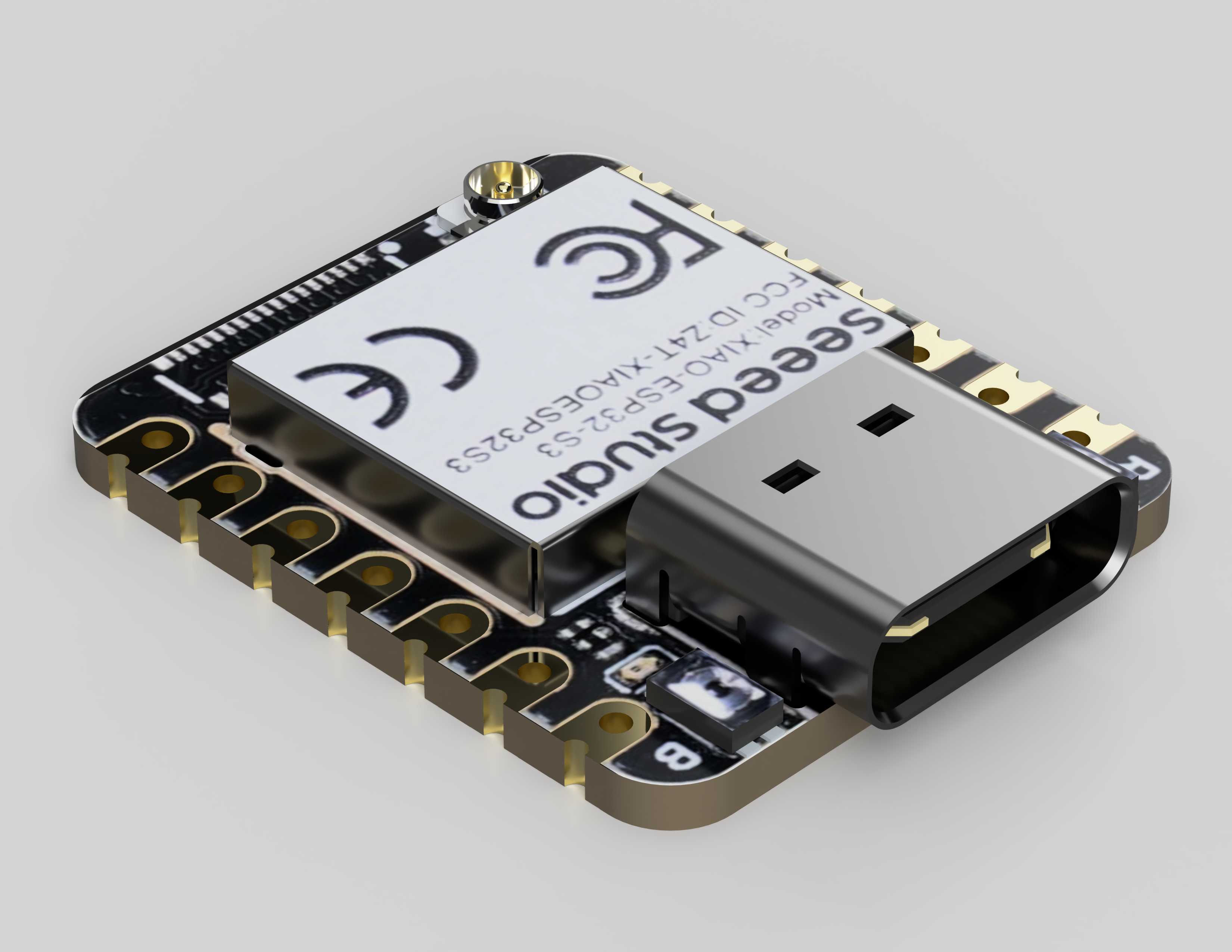

　　功能结构层面，建模时完整还原了板载Type-C接口的结构特征，接口的金属外壳凸台高度、插接口内部的避让空间、接口与板边的相对位置都做了1:1复刻，设计外壳结构时可以直接参考该特征预留USB插接的避让空间，避免出现外壳开口与接口位置不匹配、插头无法完全插入的问题。板载的WiFi/BLE天线区域位于板卡一端，建模时特意标注了天线区域的净空边界，提醒结构设计人员在该区域避免布置金属结构件，防止遮挡信号影响无线通信性能。板上的复位按键、BOOT按键的凸起高度、按键位置都做了精准还原，外壳设计时可直接对应位置预留按键开孔，无需反复调整开孔坐标。顶部的金属屏蔽罩完整覆盖了主控芯片与射频电路区域，屏蔽罩的边角弧度、表面的标识刻印位置都在模型中有所体现，还原了实物的装配层级。

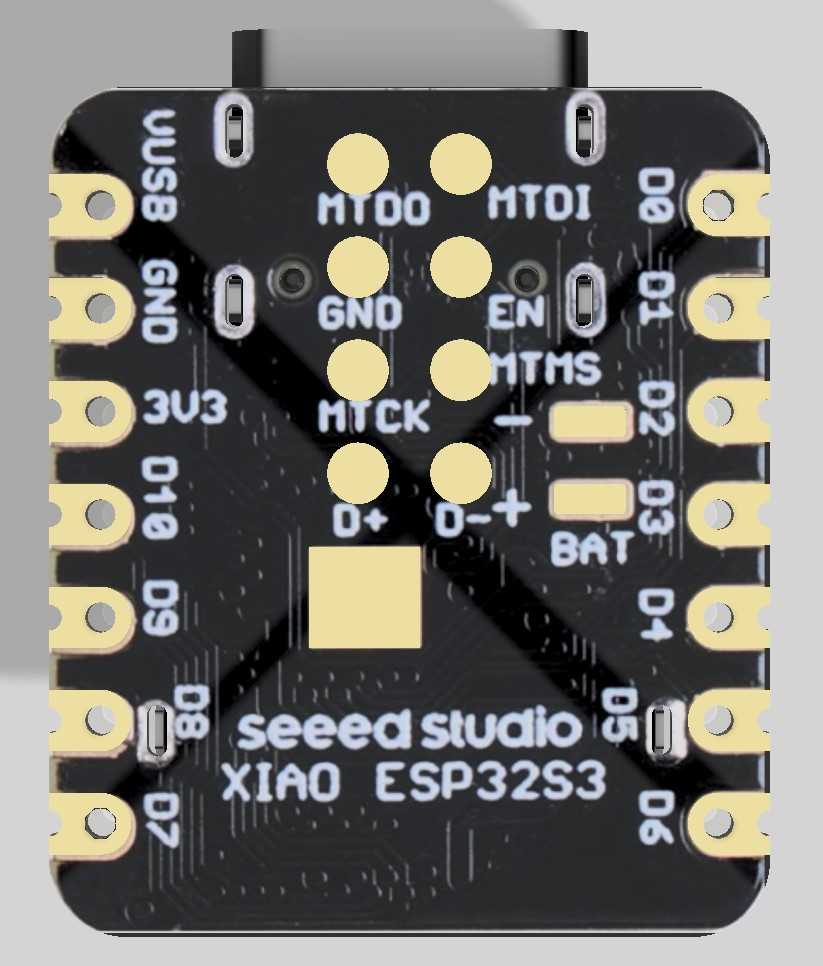

　　设计思路上，该模块采用邮票孔焊接的安装方式，建模时保留了所有板边半孔的结构特征，每个半孔的直径、孔中心到板边的距离、相邻焊盘的间距都严格参照实物规格制作，既可以用于SMT载板的封装匹配，也可以支持设计人员采用排针插接的安装方式时，核对排针的安装位置与高度空间。模块底部预留了锂电池充电管理电路的对应焊盘位置，建模时还原了底部焊盘的布局，方便设计人员在做内置电池的硬件方案时，核对电池接线的走线路径与安装空间，避免电池与板卡底部元件出现挤压干涉。

　　从安装边界来看，该模块的所有外接元件均未超出板身的投影范围，板卡四角无安装孔，采用焊接固定时整个板身的占用空间即为自身长宽尺寸，对于空间极度受限的可穿戴设备场景，该结构特性可以大幅降低整机的结构设计难度。建模时还还原了板上状态指示灯的位置，结构设计时可对应位置预留导光柱的安装空间，保证指示灯的光线可以顺利导出到外壳表面。板上的主控芯片、存储芯片等表贴元件的高度都做了精准还原，在做堆叠式硬件设计时，可以直接用该模型核对上层板卡与本模块的层间间距，避免元件挤压造成焊接不良或者硬件损坏。

　　对于嵌入式硬件结构设计人员来说，该模型可以直接导入整机装配文件中，完成结构干涉检查、安装位置定位、外壳开孔设计等工作，无需再手动测量实物尺寸，大幅缩短结构设计阶段的校对时间。模型的所有特征均为可编辑参数，设计人员可以根据自身方案的修改需求，调整对应位置的结构特征，适配不同的整机安装方案。
