见肖工作室ESP32C6开发板结构建模

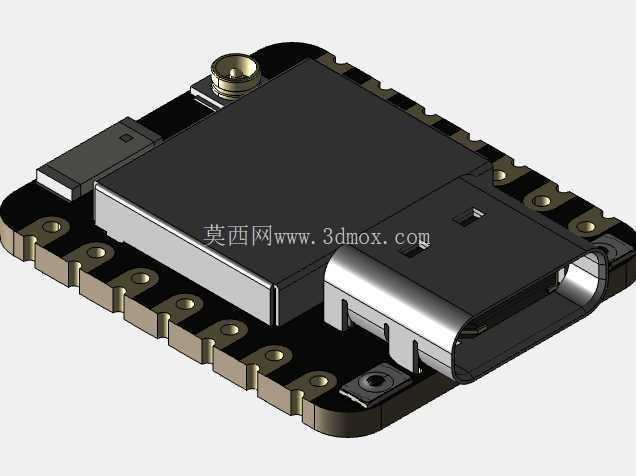

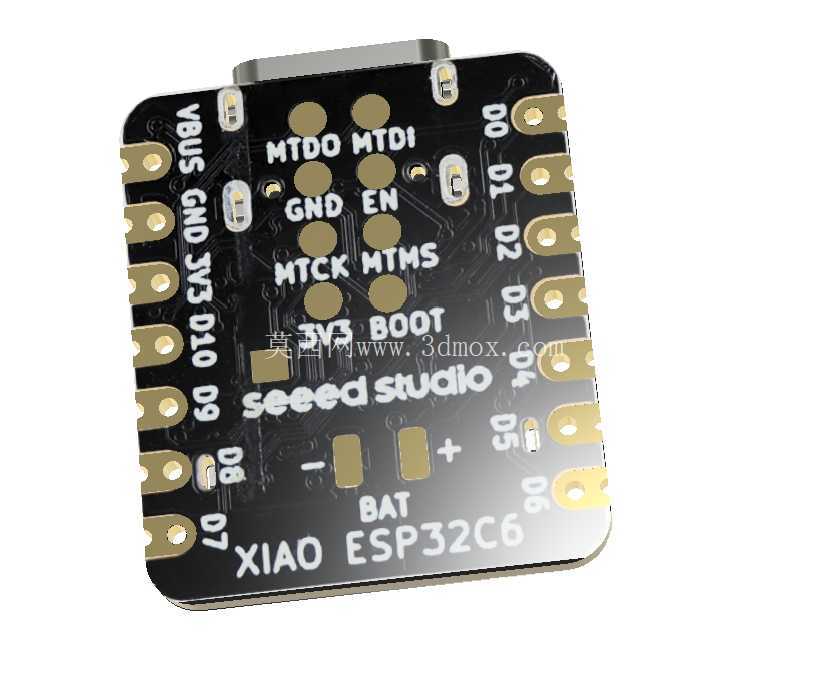

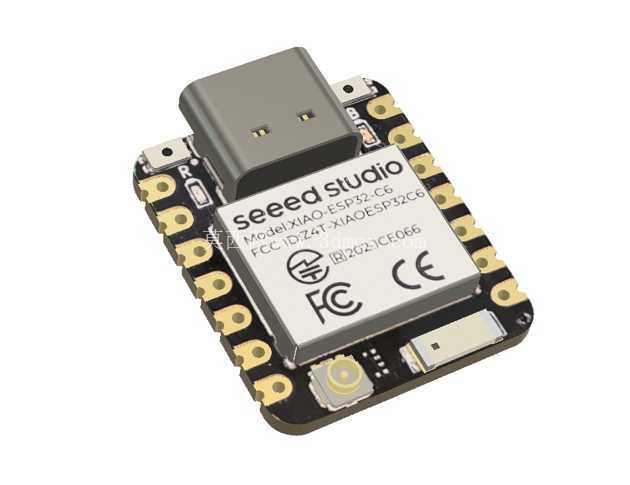

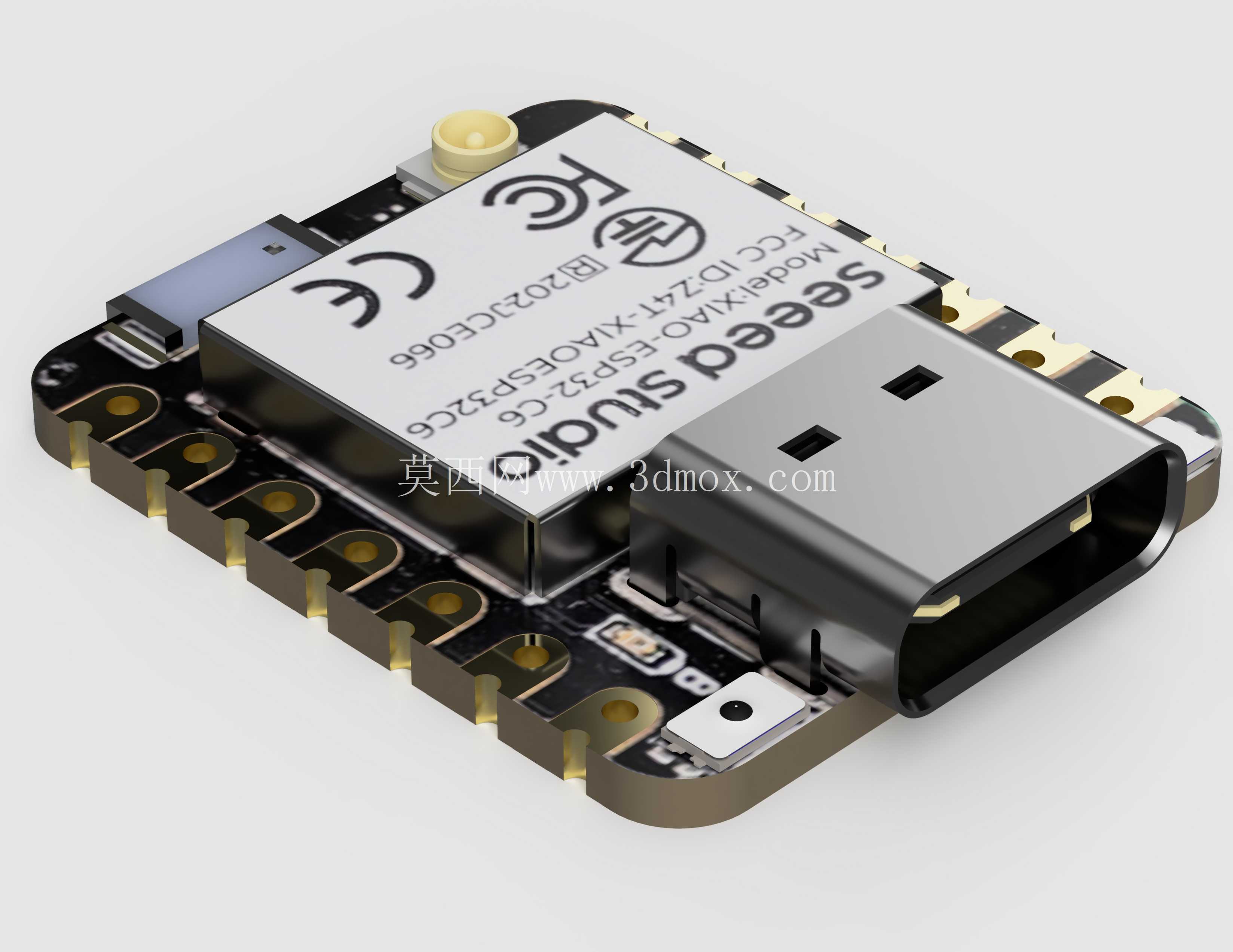

　　这款嵌入式主控板的三维建模工作，核心服务于小型物联网终端的结构适配需求，在做穿戴式传感节点、桌面微型交互装置、便携式数据采集终端的结构设计时，经常会遇到主控模块与外壳干涉、接插件位置不匹配、安装孔位对不上的问题，精准的板级三维模型能在设计初期就规避这类装配风险，省去反复打样调整的成本。建模过程中优先还原了板卡的核心安装边界：Type-A公头的伸出长度、插接口端面到板边的距离、板身整体厚度控制在适配常规USB直插场景的范围内，板边半孔焊盘的排布间距严格按照实际焊接引脚的位置还原，方便做载板对接或者外接扩展模块时的对位参考。板载陶瓷天线的区域做了净空标注，在结构设计时这个区域不能有金属遮挡件，否则会直接影响2.4G频段的信号收发效果，很多新手做外壳时容易在天线区域布置金属固定柱或者屏蔽层，最后导致设备通讯距离骤降，建模时特意把天线区域的禁布边界做了隐性标识，导入装配体后能直接看到需要避让的空间范围。板上的复位按键与用户按键的凸起高度做了差异化处理，复位按键略低于板边防护高度，避免日常插拔时误触，用户按键的凸起高度刚好适配常规硅胶按键帽的装配公差，做外壳按键开孔时可以直接参考模型的按键顶面高度来设置按键柱的长度，不用再反复测量实物的按压行程。USB接口的金属外壳做了单独的结构件拆分，在做整机EMC防护设计时，这个金属外壳需要和设备的接地弹片可靠接触，模型里还原了金属壳的卡扣位置与厚度，方便设计接地弹片的形变空间与接触点位。板上的LED指示灯位置做了精准定位，导光柱的设计可以直接对齐灯珠中心，避免出现漏光或者灯光偏暗的问题，灯珠的发光角度与焊盘高度也按照常规0805封装的尺寸还原，不需要额外再查封装库核对尺寸。考虑到这款板卡常被用于拇指大小的微型物联网设备，建模时严格控制了板身所有元器件的最高高度，除了USB接口的金属外壳外，其余元器件的高度都控制在板身厚度的合理范围内，做超薄外壳设计时可以直接参考最高元器件的高度来设置内腔深度，不会出现元器件顶到外壳内壁的问题。板边的邮票孔半孔工艺做了细节还原，在做板对板焊接设计时，这些半孔的焊盘宽度与间距直接决定了载板的焊盘设计尺寸，模型里的半孔位置与实际生产的PCB公差保持一致，能直接导出二维图作为载板设计的参考。需要说明的是，板上的小型0402封装阻容件、u.FL射频座的细节没有做完全还原，这些元件本身高度极低，不会影响整体装配边界，在常规结构设计场景下不会产生干涉问题，如果是做需要精确还原每一个元件的热仿真或者信号完整性分析场景，可以在现有模型基础上补充对应封装的元件模型，现有模型已经覆盖了90%以上结构设计场景需要的安装与干涉检查需求。在做可穿戴设备的结构设计时，这款板卡的直插USB设计省去了额外的下载接口，设备可以直接插在电脑上烧录程序，模型里还原了USB插接头的插拔行程，做外壳时要预留足够的插拔空间，避免插接头被外壳挡住无法完全插入USB母座。板上的安装孔位置做了精准定位，两个安装孔的间距适配常规M1.2螺丝的安装尺寸，在做小型设备的固定结构时，可以直接用这两个孔位做锁紧固定，不需要额外设计卡扣结构来固定板卡，能进一步缩小整机的外形尺寸。
