集成传感功能的XIAO ESP32S3开发板结构

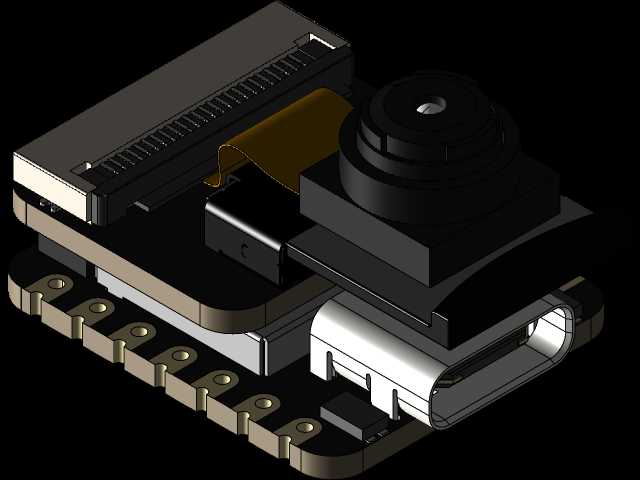

　　这款嵌入式开发板的三维结构还原，核心围绕边缘AI视觉与语音交互场景的硬件适配展开，在做结构建模前，首先要明确这类板卡的实际落地场景——它常被嵌入到小型智能检测终端、桌面级AI交互摆件、低功耗视觉识别节点、便携式语音采集设备中，因此结构设计上既要保证核心传感元件的安装精度，也要兼顾外接扩展的兼容性，同时严格控制整体板卡的外形边界，适配小型化设备的内部安装空间。

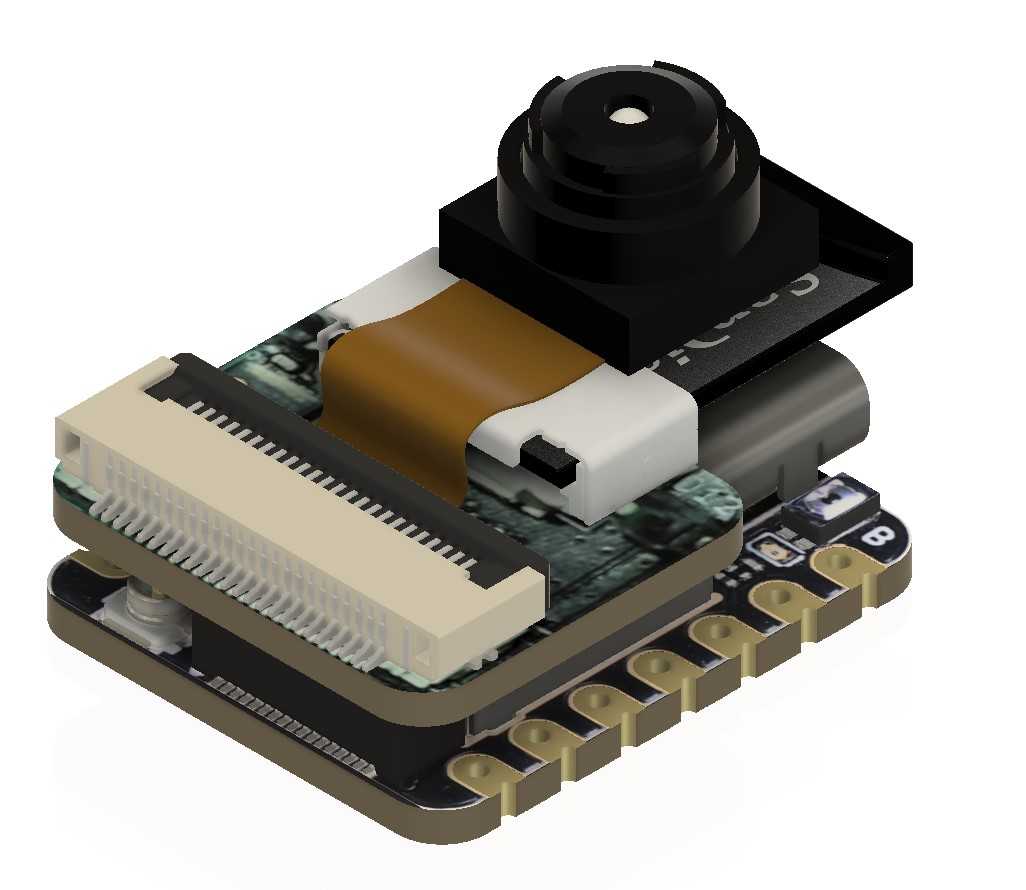

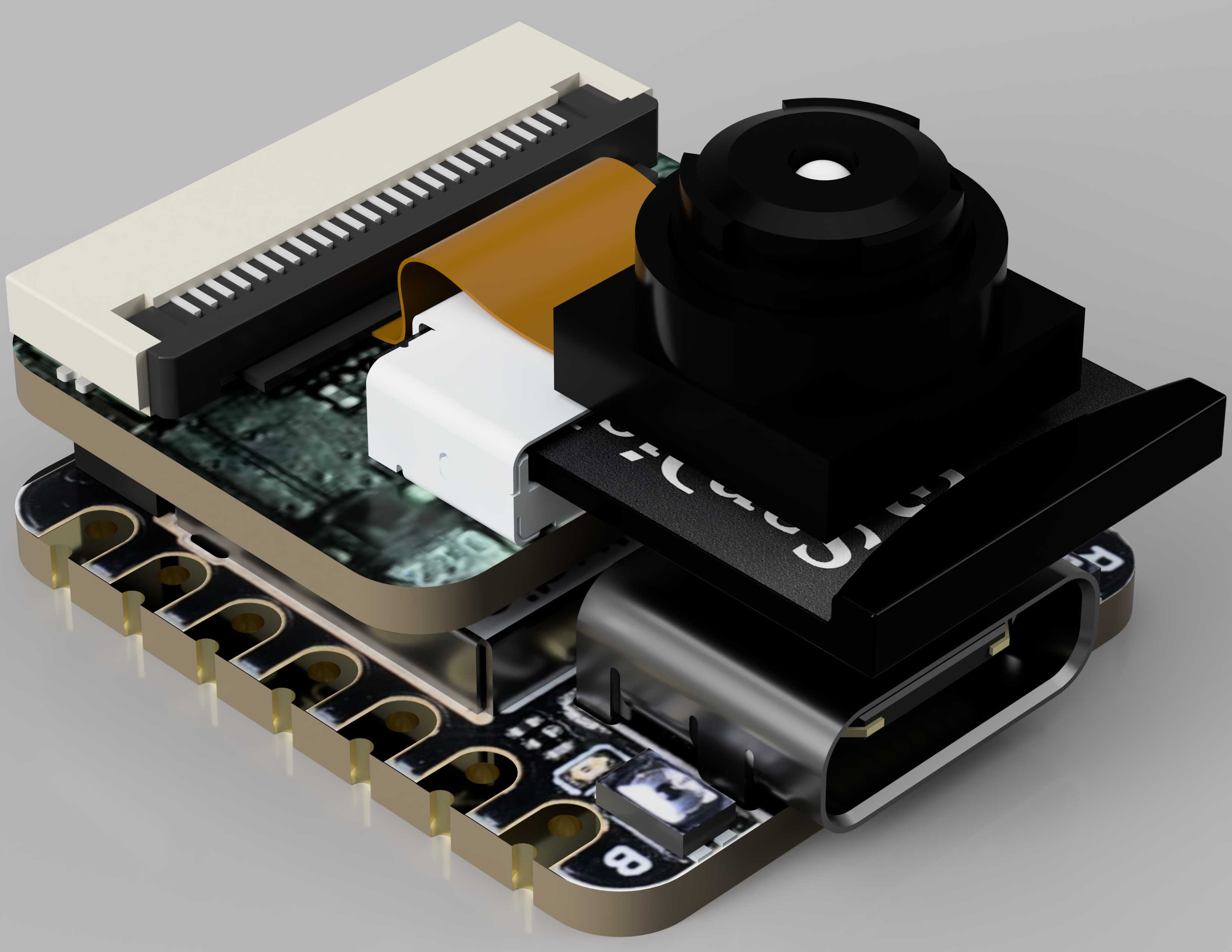

　　从功能布局来看，板载集成的摄像头模组通过柔性排线与主PCB连接，建模时特意还原了排线的弯折走向与摄像头座的卡扣结构，实际装配中这个位置需要预留0.3mm的装配间隙，避免柔性排线被挤压导致信号传输异常；摄像头镜头的凸台高度做了精准还原，实际选型外接外壳时，镜头通光孔的位置需要和这个凸台同轴，偏心量不能超过0.2mm，否则会出现画面边缘暗角的问题。板载的数字麦克风位于板卡边缘位置，建模时还原了麦克风的拾音孔结构，实际结构设计中这个位置对应的外壳区域不能做封闭处理，需要预留直径1mm以上的拾音通孔，同时要避开结构加强筋的位置，避免阻挡拾音路径。

　　SD卡支持的相关接口位于板卡侧方，建模时还原了卡座的弹片结构与插卡行程空间，实际安装时这个方向需要预留至少8mm的插卡操作空间，不能被周边结构件完全遮挡，否则会出现SD卡插拔困难的问题。主PCB的板边焊盘做了等间距还原，这些焊盘既可以用来焊接排针实现外接扩展，也可以直接通过邮票孔焊接到载板上，做集成化设备设计时，焊盘对应的位置需要避开外壳的支撑柱，预留0.5mm的焊盘避让间隙，防止焊接后出现结构干涉。Type-C接口位于板卡的端部，建模时还原了接口的插合深度与外围屏蔽壳的尺寸，设计外壳开孔时，开孔尺寸需要比接口外围尺寸大0.4mm，同时要保证接口中心与外壳开孔中心的同轴度，避免公头插入时出现卡滞。

　　整体板卡的外形尺寸控制在极小的范围内，属于紧凑型嵌入式模块，安装孔位位于板卡的四个边角，建模时还原了安装孔的直径与孔边距，实际固定时可以选用M1.2的铜柱进行支撑，铜柱的高度不能低于2mm，避免板卡背面的元件与安装基面接触造成短路。摄像头扩展板与主PCB之间的板对板连接器做了精准的结构还原，实际装配时两个板卡的对位公差需要控制在0.15mm以内，否则会出现连接器插针偏移导致的接触不良问题。

　　从设计思路上来说，这款板卡的结构完全围绕低功耗边缘AI应用做了优化，把常用的视觉、语音传感元件直接集成在板上，省去了用户外接传感模块的布线麻烦，建模时特意区分了不同元件的材质属性——摄像头的镜头部分是光学塑料材质，柔性排线是PI基材，主PCB是FR-4板材，接口屏蔽壳是不锈钢冲压件，这些材质对应的结构特征都做了还原，比如PCB的板边倒角、屏蔽壳的卡扣缺口、柔性排线的弯折半径都和实物保持一致。

　　在做配套设备的结构设计时，还要注意板卡的散热空间预留，主芯片位于摄像头模组的下方，实际长时间运行AI推理任务时芯片会有一定温升，结构设计时不能在芯片对应的位置贴装隔热材料，最好预留1mm以上的空气对流间隙，保证热量可以自然散出。板载的天线区域位于板卡的边角位置，建模时特意标注了天线的净空区域，实际安装时这个区域不能被金属材质的结构件覆盖，否则会大幅影响无线信号的传输强度，甚至出现蓝牙、WiFi连接不稳定的问题。

　　另外，板卡上的复位按键与启动按键都位于侧方位置，建模时还原了按键的行程高度，设计外壳按键时，按键柱的端面和板载按键的顶面需要预留0.1-0.2mm的间隙，既不能间隙过大导致按键手感虚位，也不能间隙过小导致外壳装配后按键被持续按下。整个模型的结构还原度可以满足结构设计时的干涉检查、安装位匹配、外壳开孔定位的需求，不需要再额外对板卡进行实物测绘，就能直接完成配套设备的结构设计工作，大幅缩短嵌入式AI设备的开发周期。
