M20规格手动板牙架螺丝制作工具

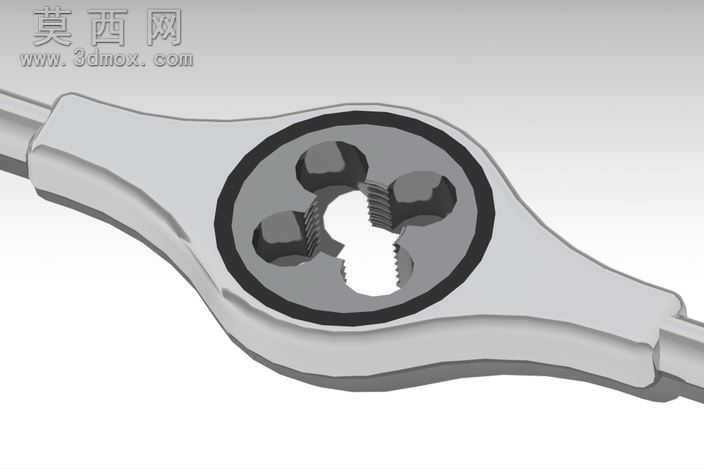

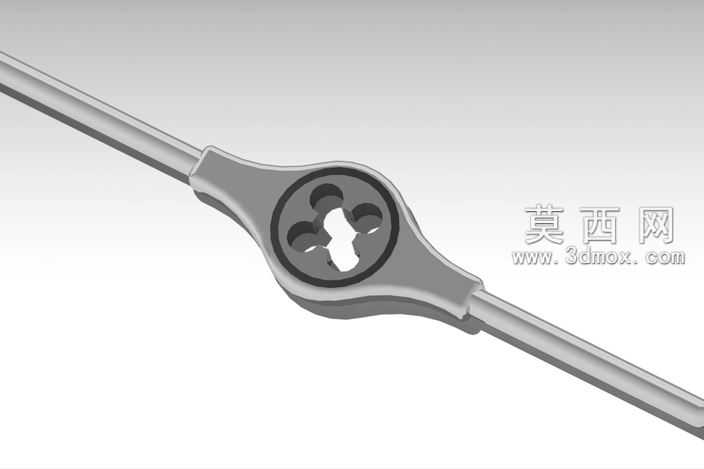

本模型为M20规格手动板牙架，属于外螺纹加工类手动五金工具，采用三维建模软件完成全参数化结构设计，建模过程严格遵循手动螺纹加工工具的实际工程尺寸比例，还原真实产品的结构逻辑与操作形态。模型整体采用对称式结构设计，主体为中部圆形板牙装夹腔体搭配两侧延伸的长操作手柄，中部腔体内部设计有三爪式板牙定位卡槽与锁紧结构，可精准适配M20规格的圆形板牙，卡槽的卡位凸起尺寸经过精确计算，能够保证板牙安装后无径向窜动，确保套丝作业时螺纹成型的同轴度精度。两侧操作手柄采用等径直杆设计，与中部主体采用一体化建模方式，衔接处做了平滑的圆弧过渡处理，既还原了真实产品的锻造流线形态，也避免了应力集中的结构缺陷，手柄长度符合手动操作的力矩需求，可让使用者在套丝作业时通过双手施加均匀的旋转力矩。材质渲染方面，模型整体赋予金属材质效果，主体部分采用哑光铬钢材质，模拟工具钢锻造后经表面喷砂、镀铬处理的质感，表面带有细微的磨砂颗粒纹理，还原五金工具耐磨防滑的表面特性；中部装夹腔体的内卡槽部分做了稍深的金属色泽处理，区分装夹工作面与外部结构面，板牙安装位的刃口区域做了轻微的高光处理，模拟切削部位的精磨加工质感。设计过程中充分考虑了手动工具的人机工程学逻辑，手柄直径适配人手握持的尺寸范围，整体重量分布以中部腔体为中心对称，保证旋转操作时的动平衡，避免作业过程中出现偏摆导致螺纹烂牙的问题。模型结构完整还原了板牙架的装夹、施力、定位全部功能结构，无多余的装饰性设计，所有结构特征均服务于外螺纹套制的实际功能，可用于五金工具教学演示、手动加工场景模拟、工装工具装配仿真等用途，模型的结构比例精准，细节还原度高，能够清晰展现手动板牙架的工作原理与结构特点。
