履带式液压挖掘作业机械结构设计

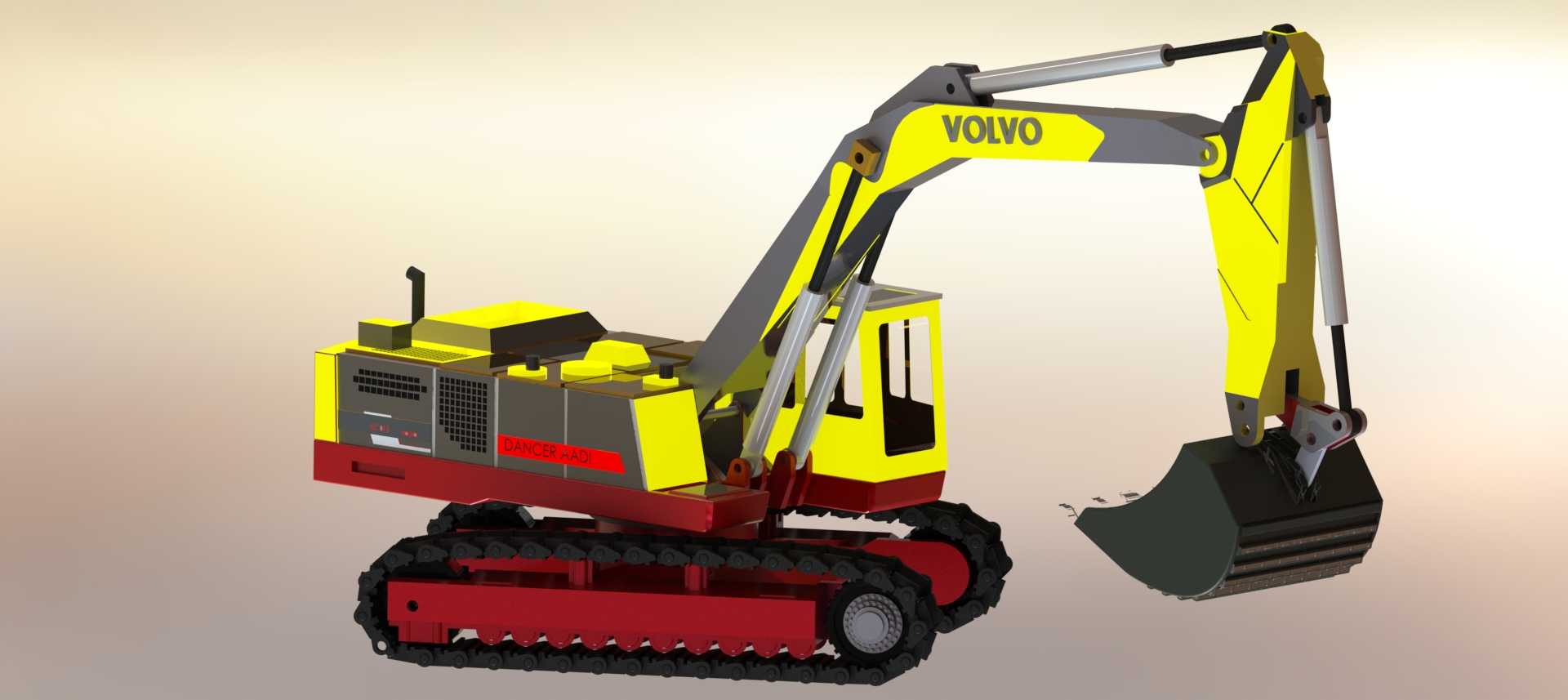

　　这套履带式挖掘机械的三维结构设计，首先要匹配中小型土方作业的核心工况，覆盖市政管网开挖、小型场地整平、零散土石方转运、农林基础改造这类作业半径有限、转场频次不高但对地面通过性有要求的场景，履带底盘的接地比压控制在适配松软泥地、碎石铺装路面的区间，避免作业时出现沉陷打滑的问题，整机的作业边界经过反复校核：最大挖掘半径覆盖常见的6米级作业范围，最大挖掘深度满足4米以内的沟槽开挖需求，卸载高度匹配常规自卸货车的货厢高度，不需要额外调整停靠位置就能完成土方卸料，减少作业等待时间。

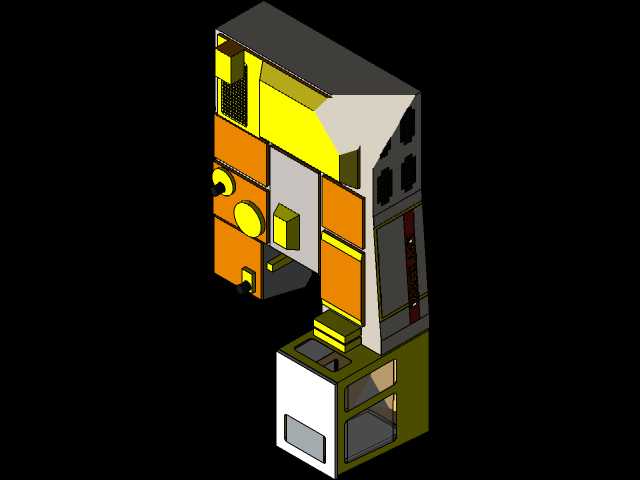

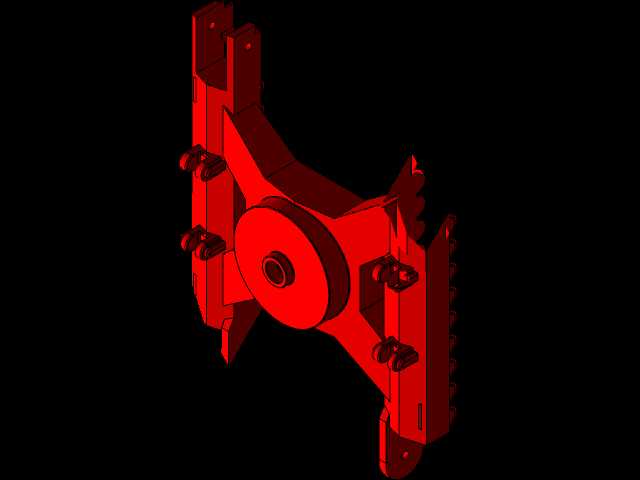

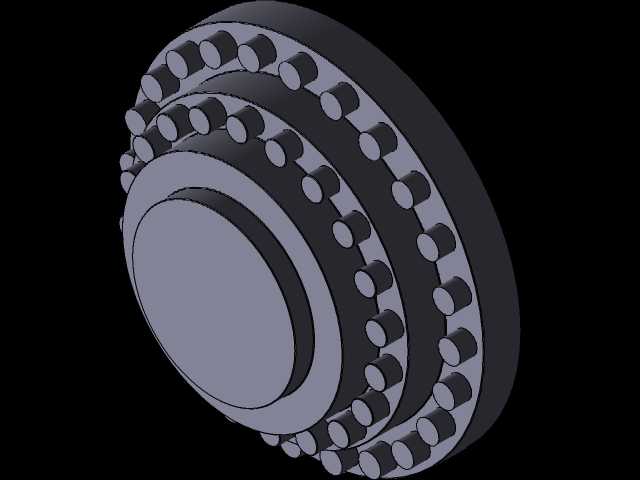

　　从结构设计逻辑来看，整套模型采用自下而上的零件建模再逐级装配的思路，先完成底盘行走系统的零件拆分：履带板的节距、支重轮的排布间距、导向轮与驱动轮的中心距都按照实际承载需求设定，行走马达的安装预留位置匹配常规低速大扭矩液压马达的接口尺寸，底盘上部的回转支承安装位做了止口定位设计，保证上部工作装置回转时的同轴度，避免长期作业出现回转间隙过大的问题。上部转台的布局优先考虑重量配平，燃油箱、液压油箱、散热单元分别布置在转台的后侧与左右侧，抵消前端工作装置伸出时的前倾力矩，不需要额外增加过多配重块就能保证作业时的整机稳定性，驾驶室的安装位置预留了足够的视野角度，操作人员坐在驾驶位可以直接观察到铲斗的切削刃位置，减少作业盲区。

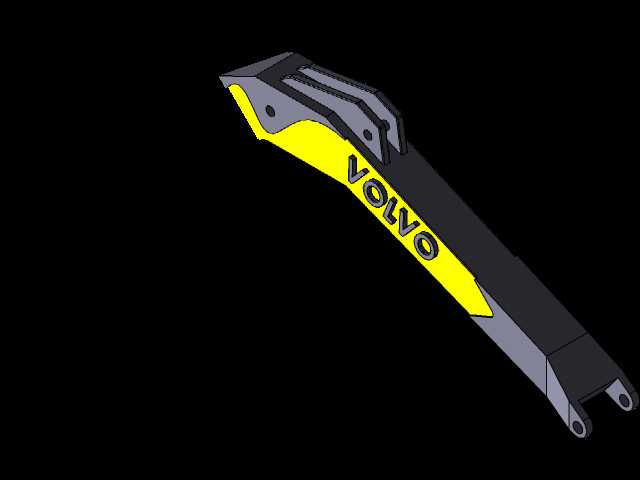

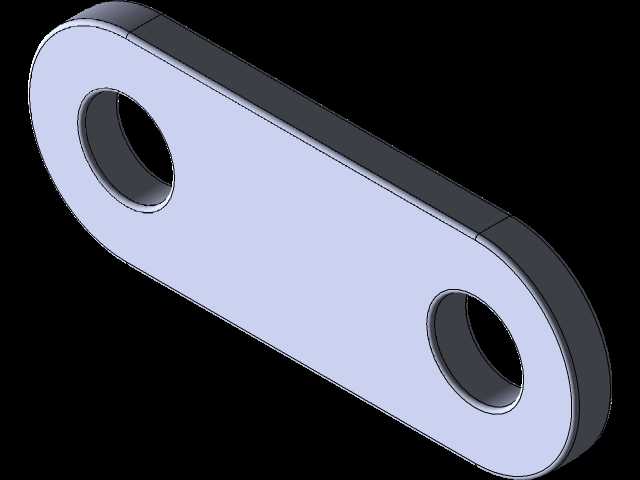

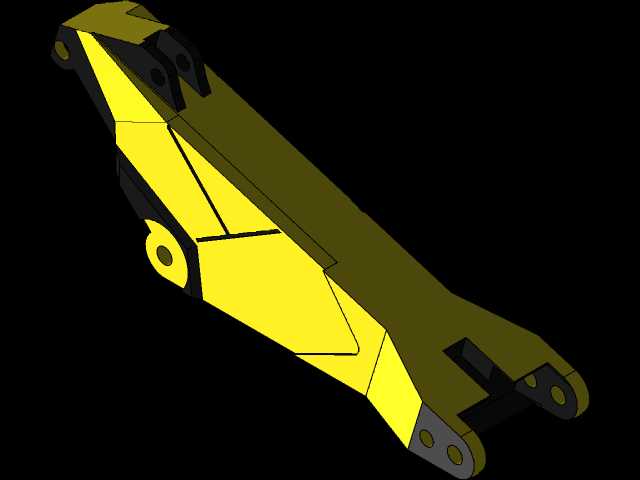

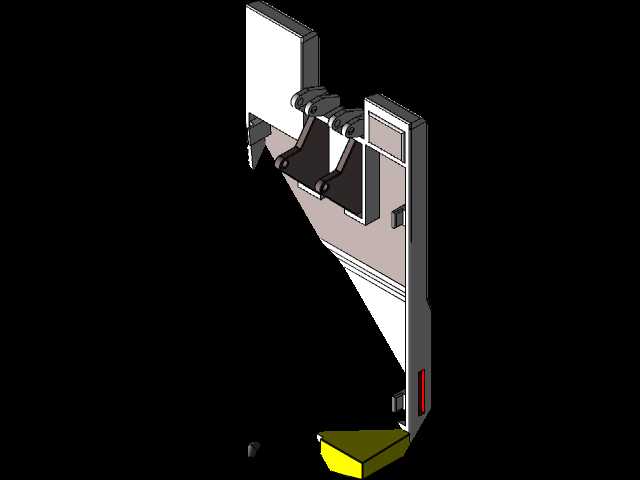

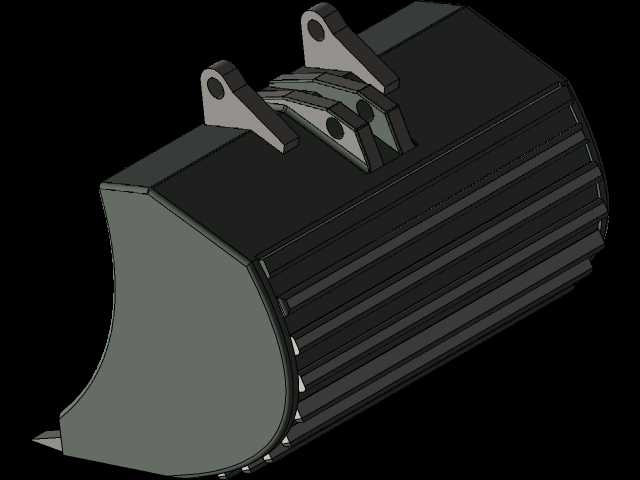

　　工作装置的设计是整套结构的核心，动臂、斗杆、铲斗的铰接点位置经过运动仿真校核，每个铰接点的销轴直径、轴套长度都按照挖掘时的最大受力载荷计算，液压油缸的安装铰点位置匹配油缸的伸缩行程，保证动臂举升、斗杆收放、铲斗翻转的动作没有干涉，在极限收斗和极限伸臂的位置都预留了足够的安全间隙，不会出现结构件碰撞的问题。铲斗的斗型按照通用土方作业设计，斗齿的安装座采用可更换结构，斗唇部分做了加厚处理，应对挖掘时碰到硬质石块、混凝土碎块的冲击载荷，斗杆与动臂的箱型结构内部预留了加强筋的布置位置，按照受力弯矩的分布调整板材厚度，在受力集中的铰接点位置做了局部加厚，避免应力集中导致的结构开裂。

　　液压管路的布置沿着动臂、斗杆的内侧走线，预留了管夹的安装位置，避免作业过程中管路与结构件发生摩擦破损，所有油缸的进出油口方向都统一朝向便于检修的一侧，后期更换密封件或者管路时不需要拆解过多结构件。整机的安装边界也做了充分考虑：运输状态下工作装置收回后的整机宽度满足普通平板拖车的运输宽度要求，不需要拆解工作装置就能完成公路转场，整机的重心高度控制在安全范围内，运输时不会出现侧翻风险；日常维护的点位，比如机油滤芯、柴油滤芯、液压油滤芯的安装位置都预留了足够的操作空间，站在地面就能完成常规保养操作，不需要额外搭建检修平台。

　　建模过程中每个零件的配合关系都按照实际装配逻辑设定，转动副、移动副的约束完全还原真实设备的运动逻辑，既可以直接用于结构受力仿真的前处理模型，也能作为同类型挖掘设备改型设计的基础框架，调整动臂斗杆长度、铲斗容量就能快速衍生出不同作业参数的机型，减少重复建模的工作量。所有结构的倒角、圆角都按照实际加工工艺设定，焊接结构的焊缝位置预留了焊接工艺间隙，不会出现建模时结构完全贴合但实际生产无法焊接的问题，板材的厚度选型都符合工程机械常用的板材规格，不需要额外定制特殊厚度的钢材就能完成生产落地。
