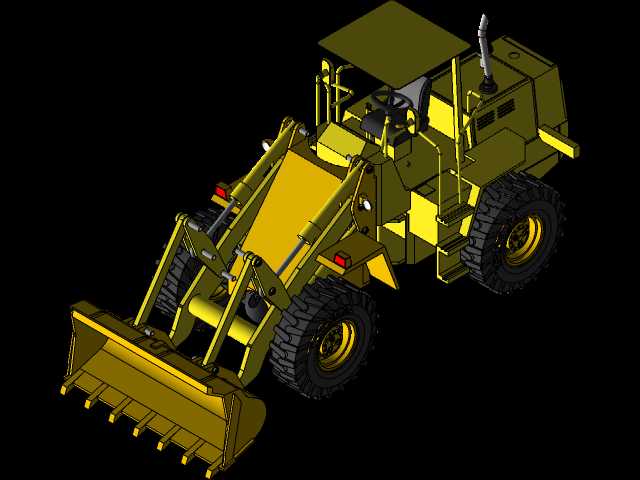

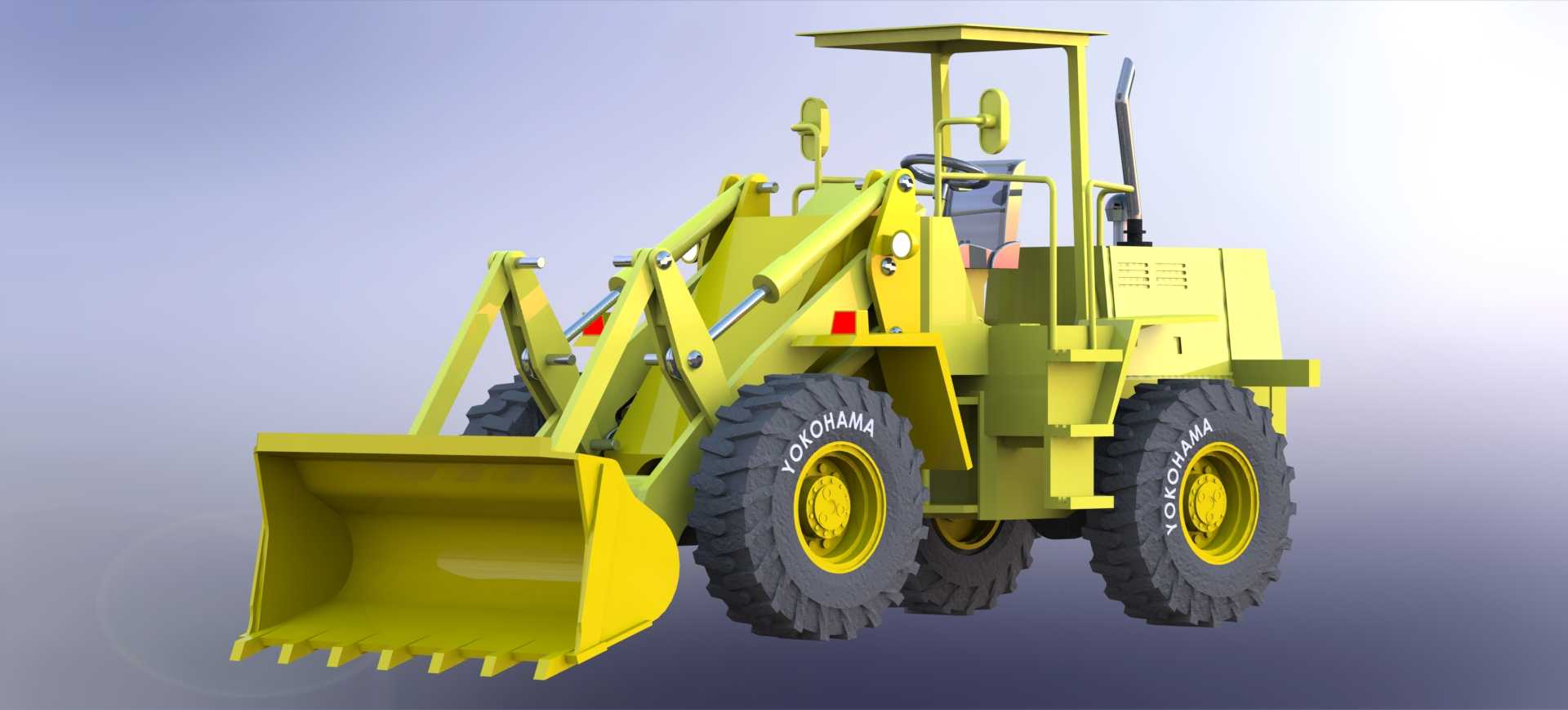

工程铲运轮式装载作业机械结构

　　轮式铲运设备在土方散料作业现场承担短距离转运、集料归堆、轻度铲掘和辅助装卸任务，常见于砂石料场、市政道路维护、厂区物料周转、农田水利整理以及小型基建工作面。与履带式设备相比，轮式底盘对硬化路面和临时铺装道路更友好，转场时不需要额外平板拖运，能够在多个作业点之间快速移动；轮胎接地形态也使其在平整场地内转向灵活，适合空间受限但地面承载条件较好的工况。

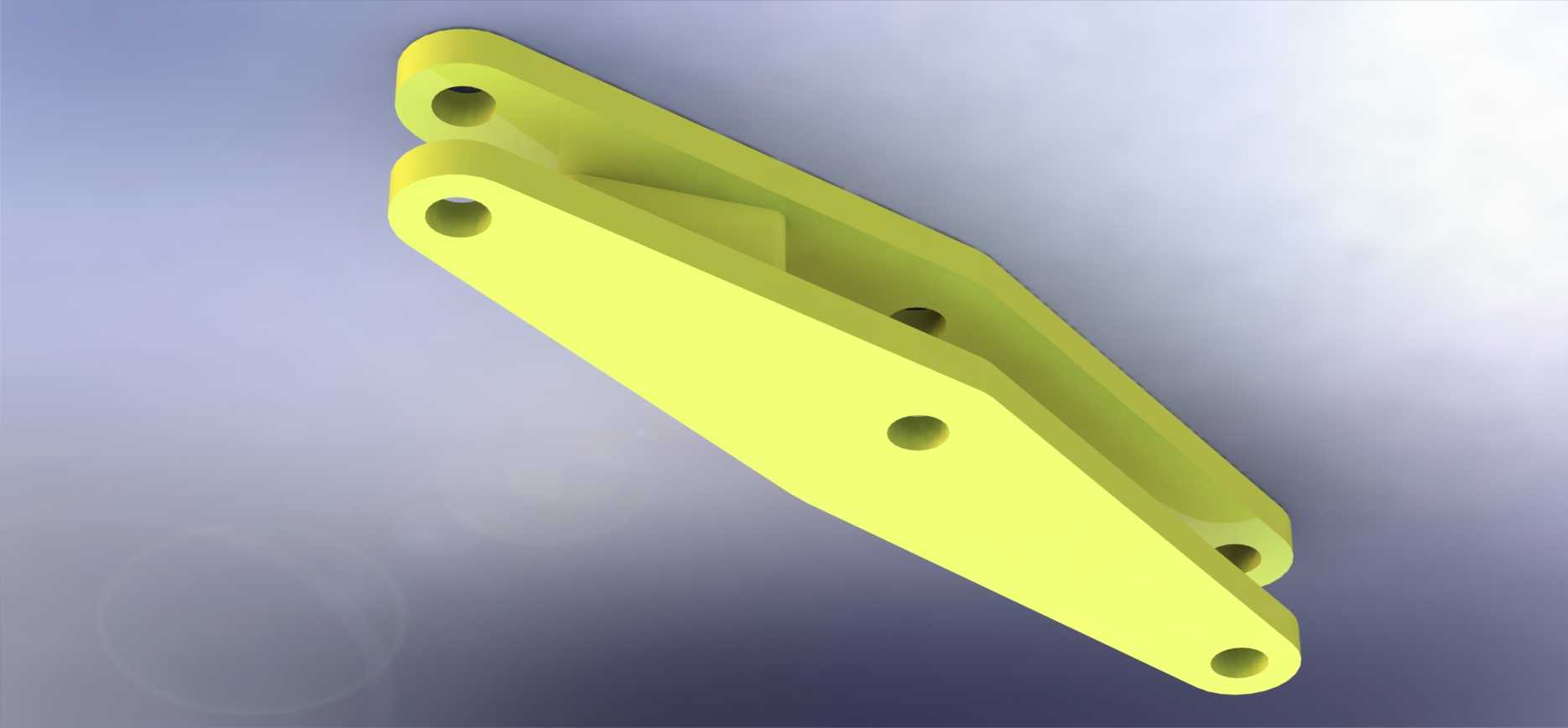

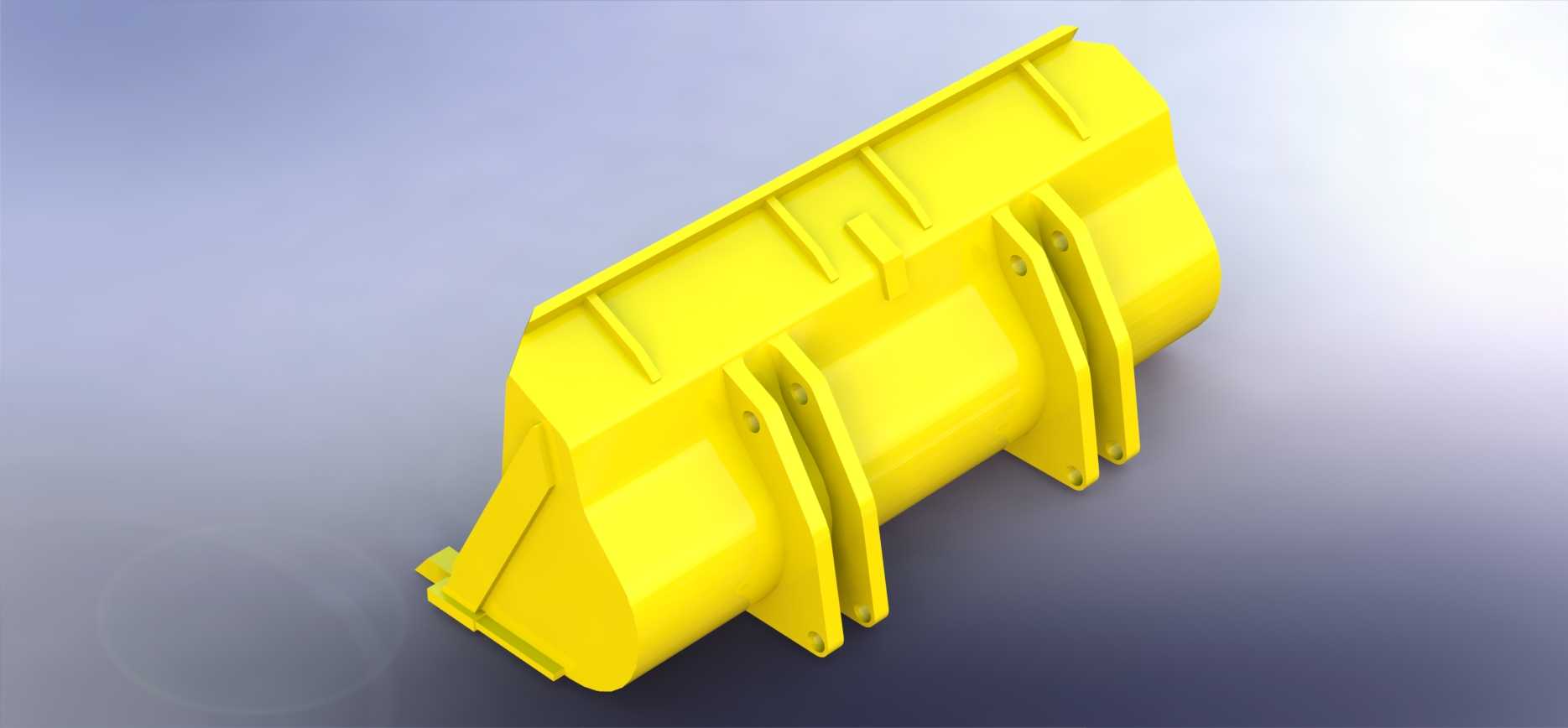

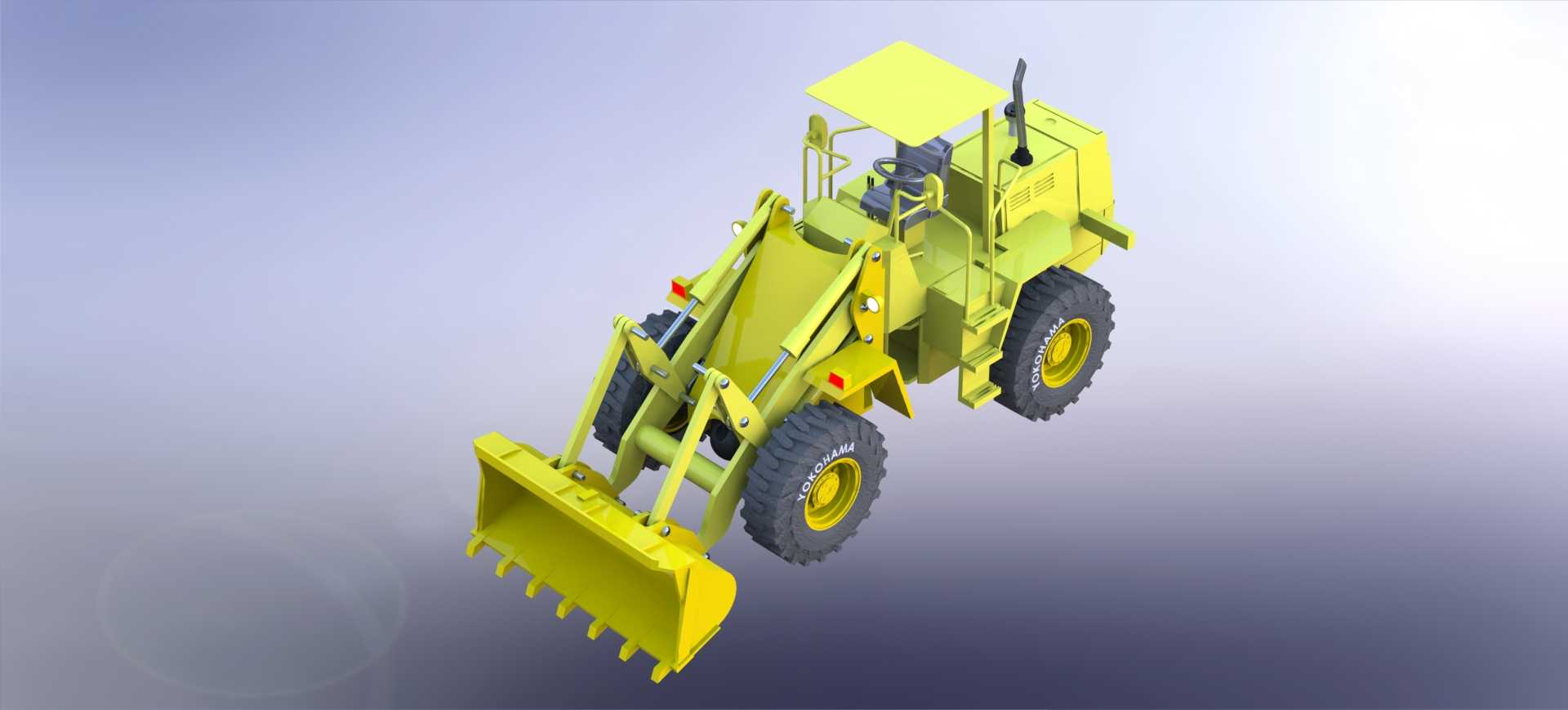

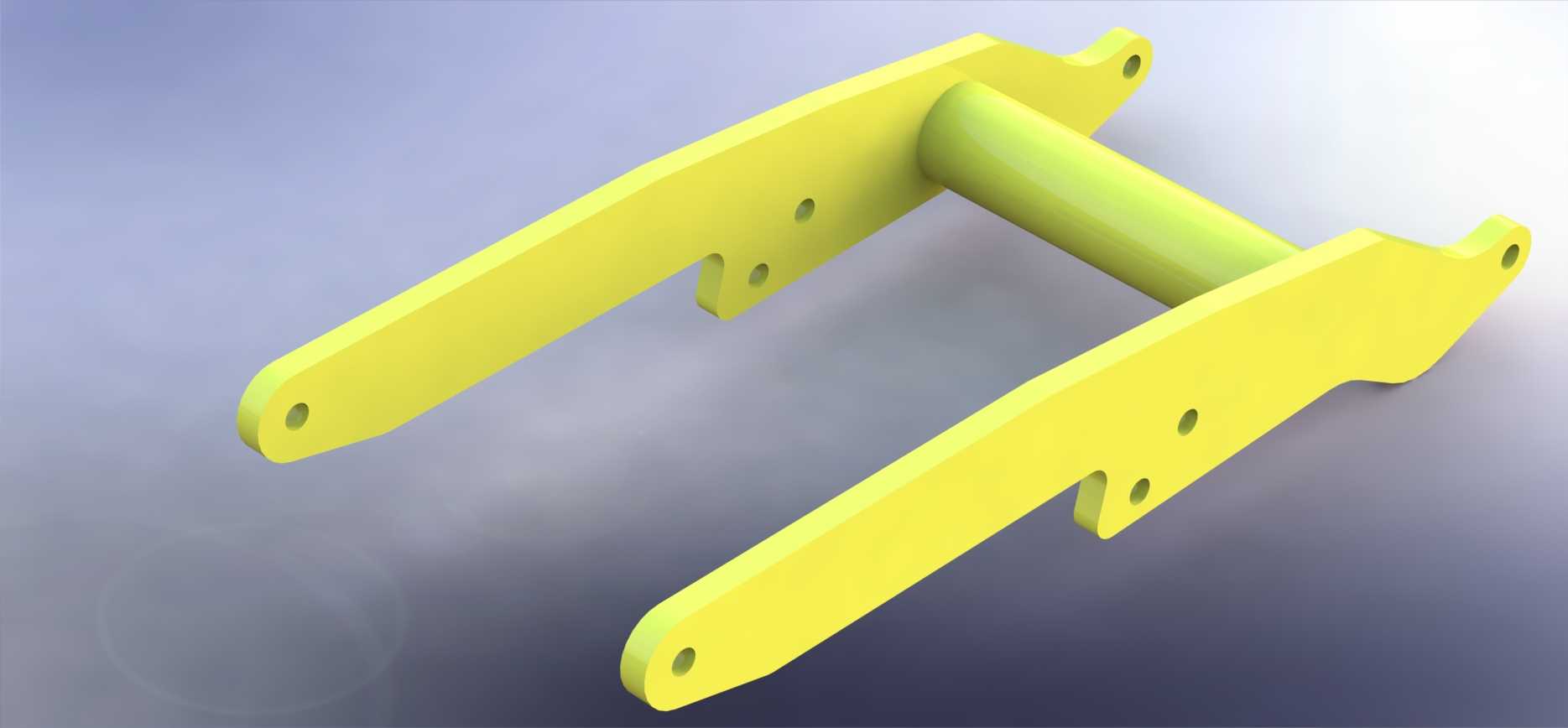

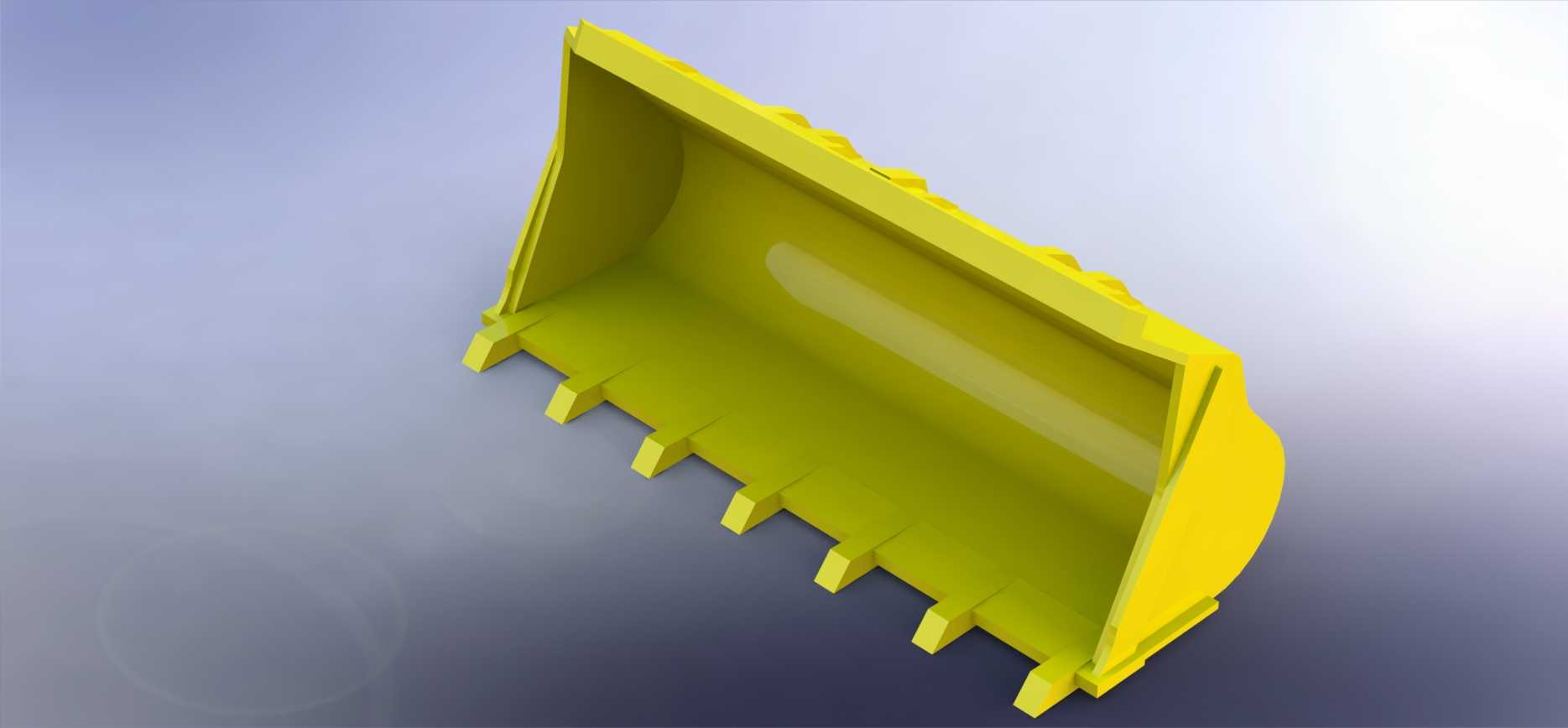

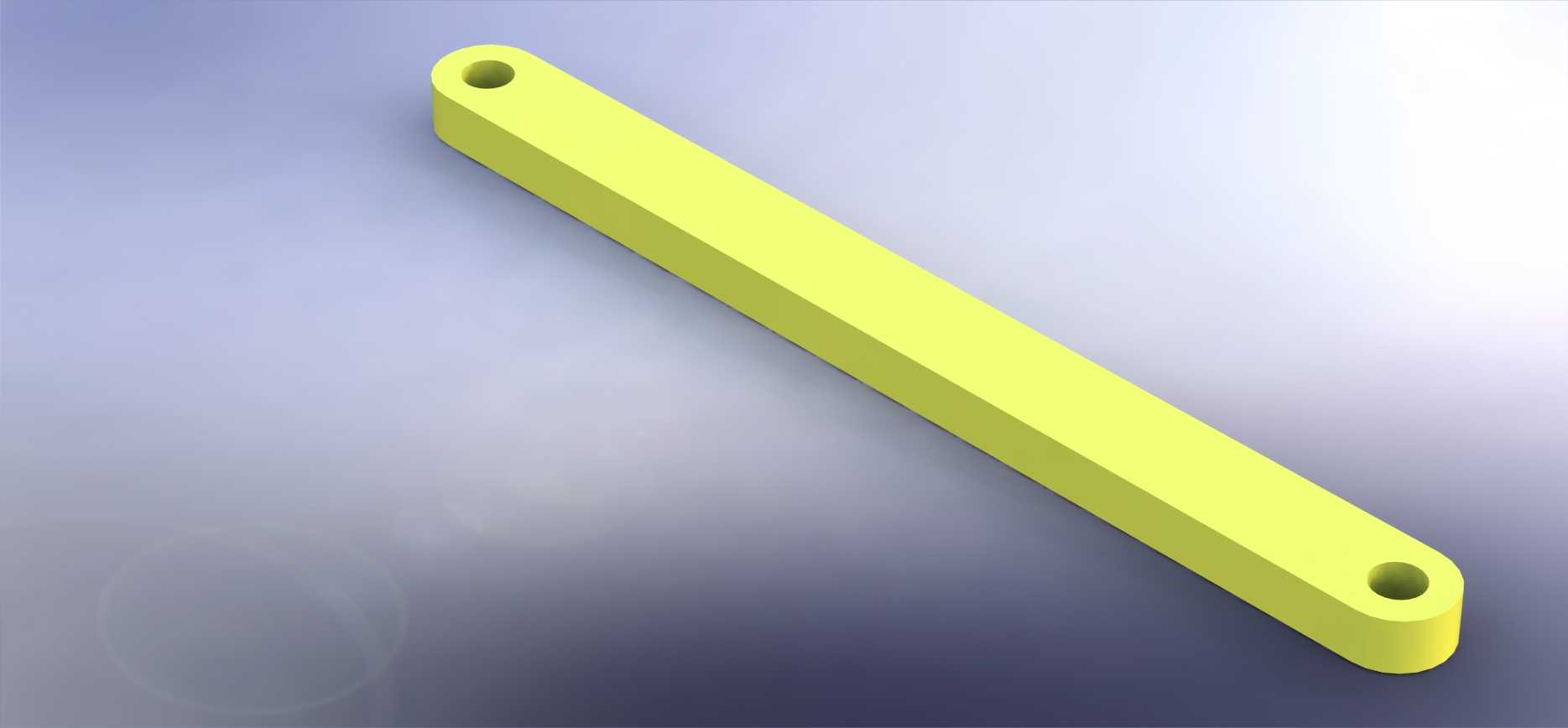

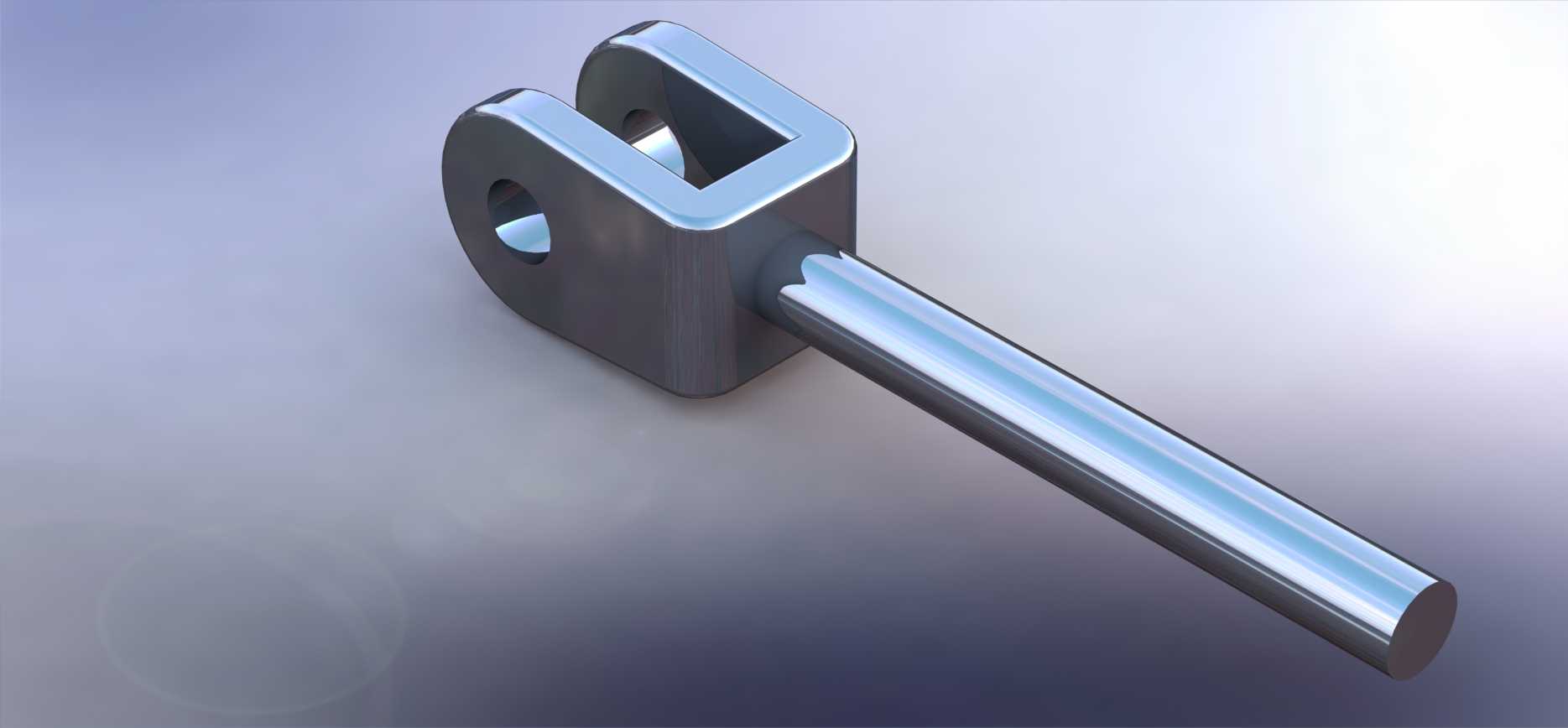

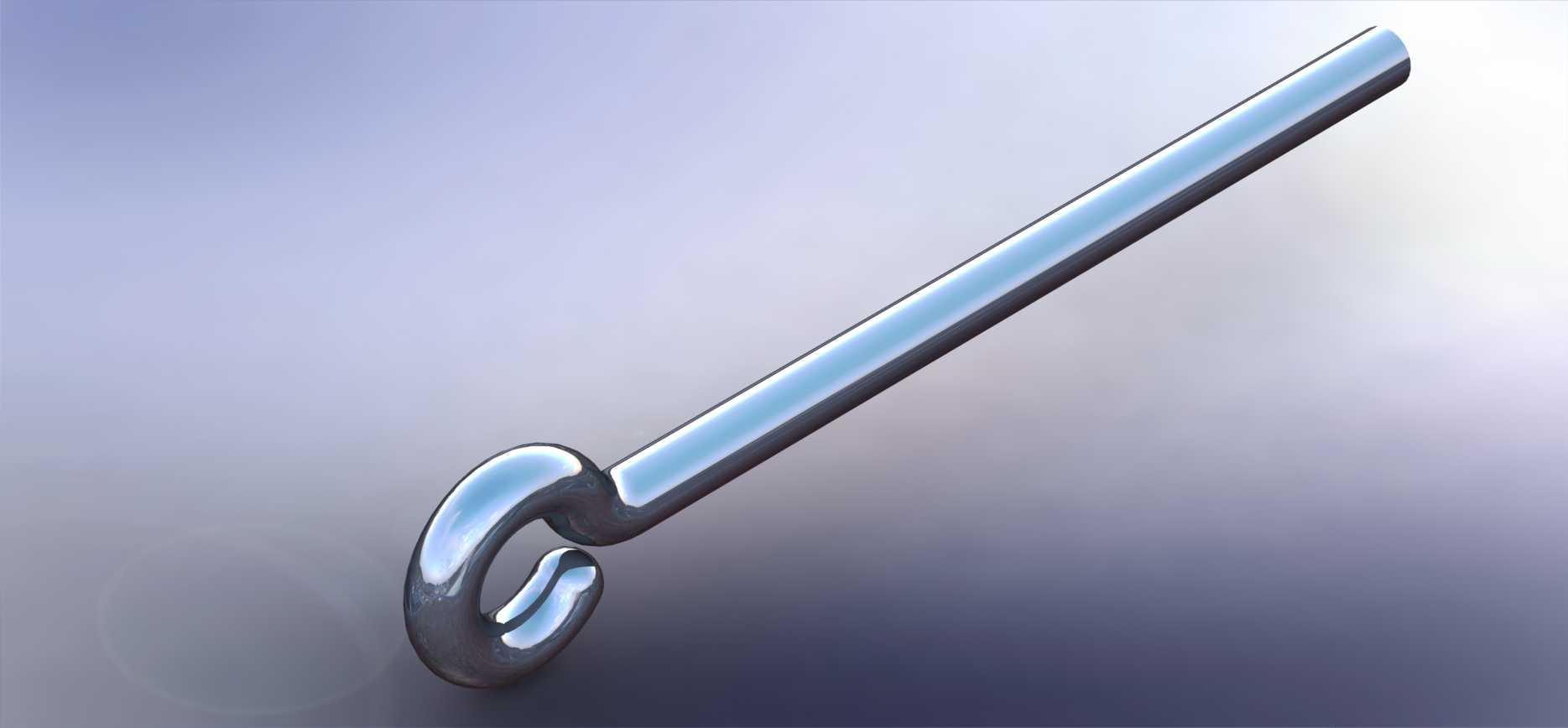

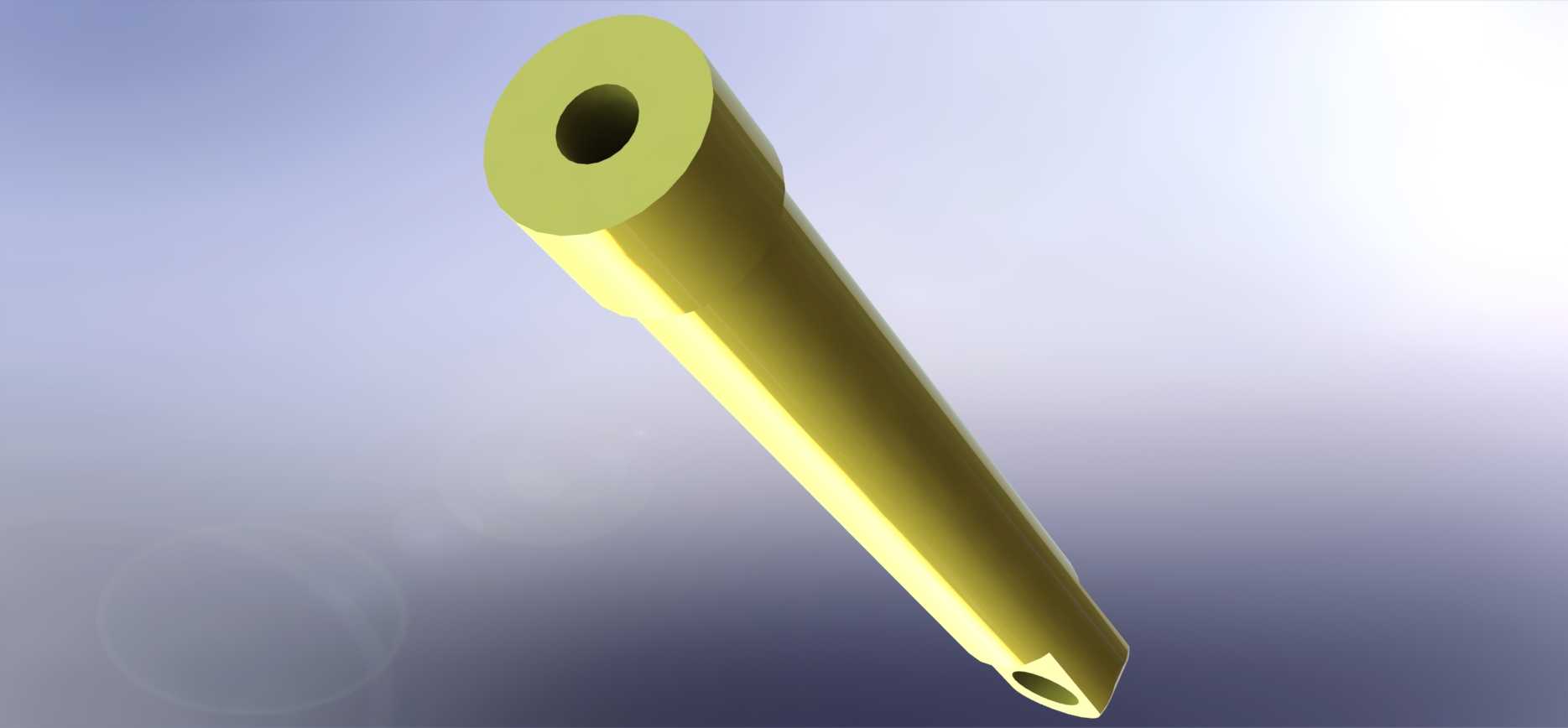

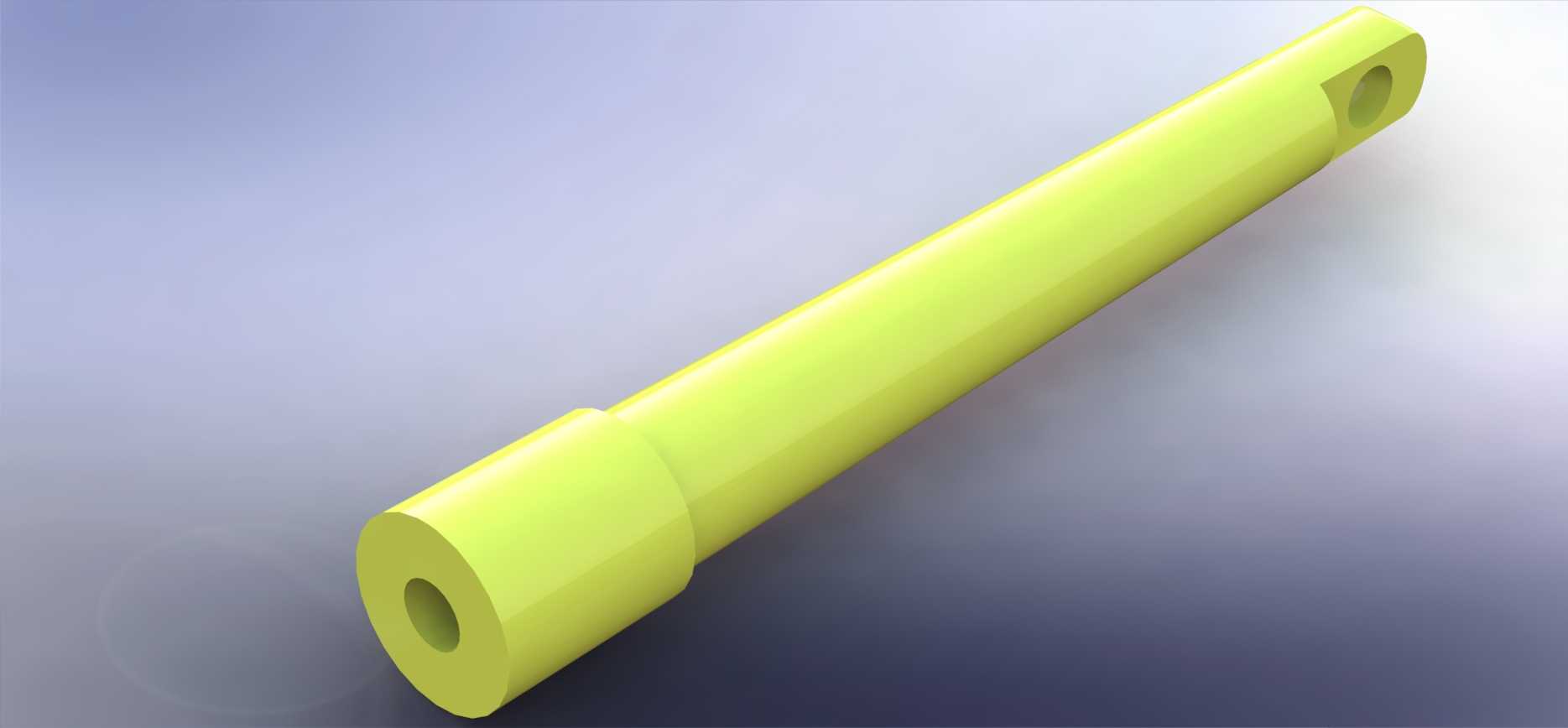

　　前部工作装置围绕铲斗、动臂、摇臂、拉杆和液压油缸展开。铲斗刃口朝向物料堆，插入后通过动臂举升和转斗油缸收斗完成装料；运输状态下铲斗保持低位以降低整机重心，卸料时再举升至车厢或料堆上方并翻转。动臂铰接点、摇臂支点和油缸安装座的位置直接决定掘起力、举升高度与卸料距离，建模时需要把各铰点的同轴关系、油缸行程极限和连杆干涉边界逐一核对。若转斗连杆在最高举升位出现死点，卸料动作会迟滞；若铲斗在地面收斗时角度过大，又会造成物料向后洒落。

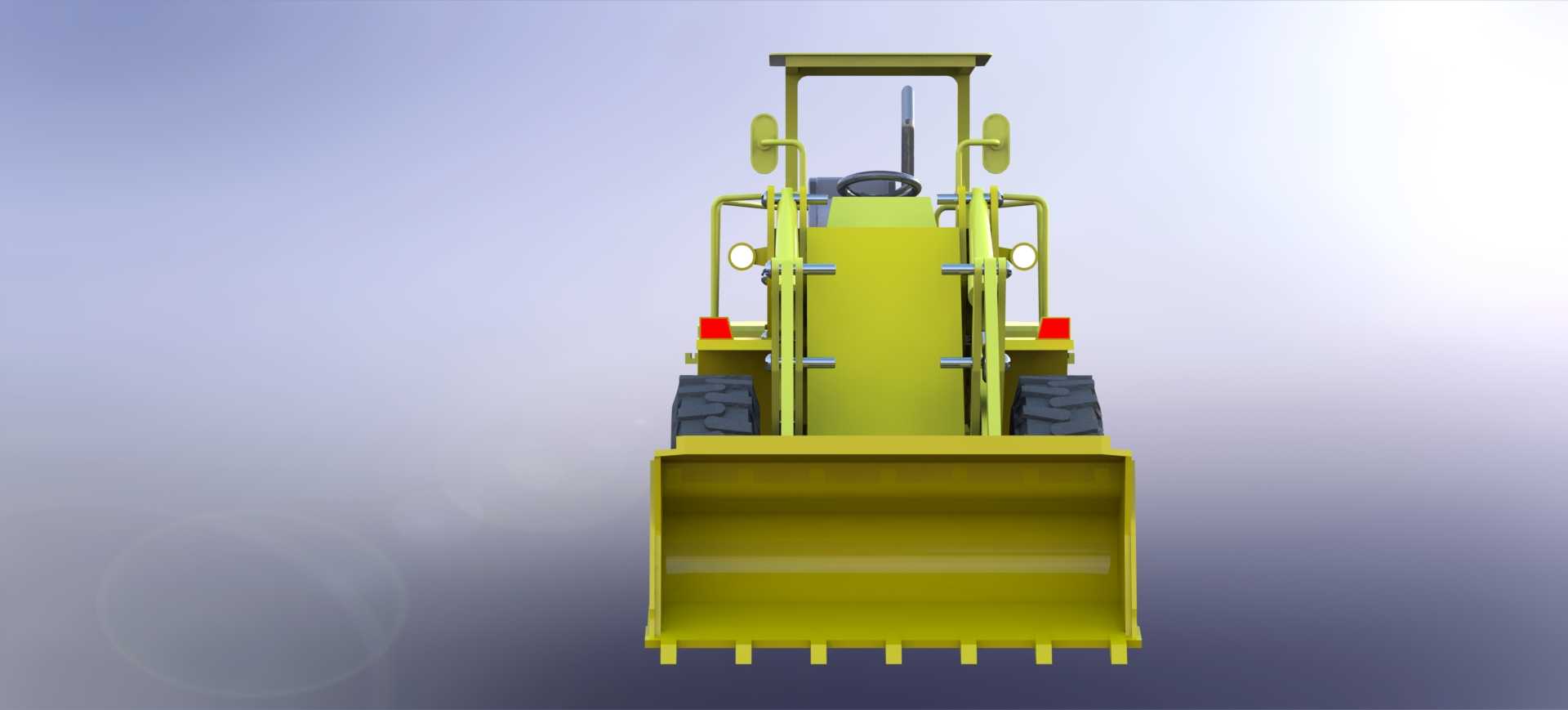

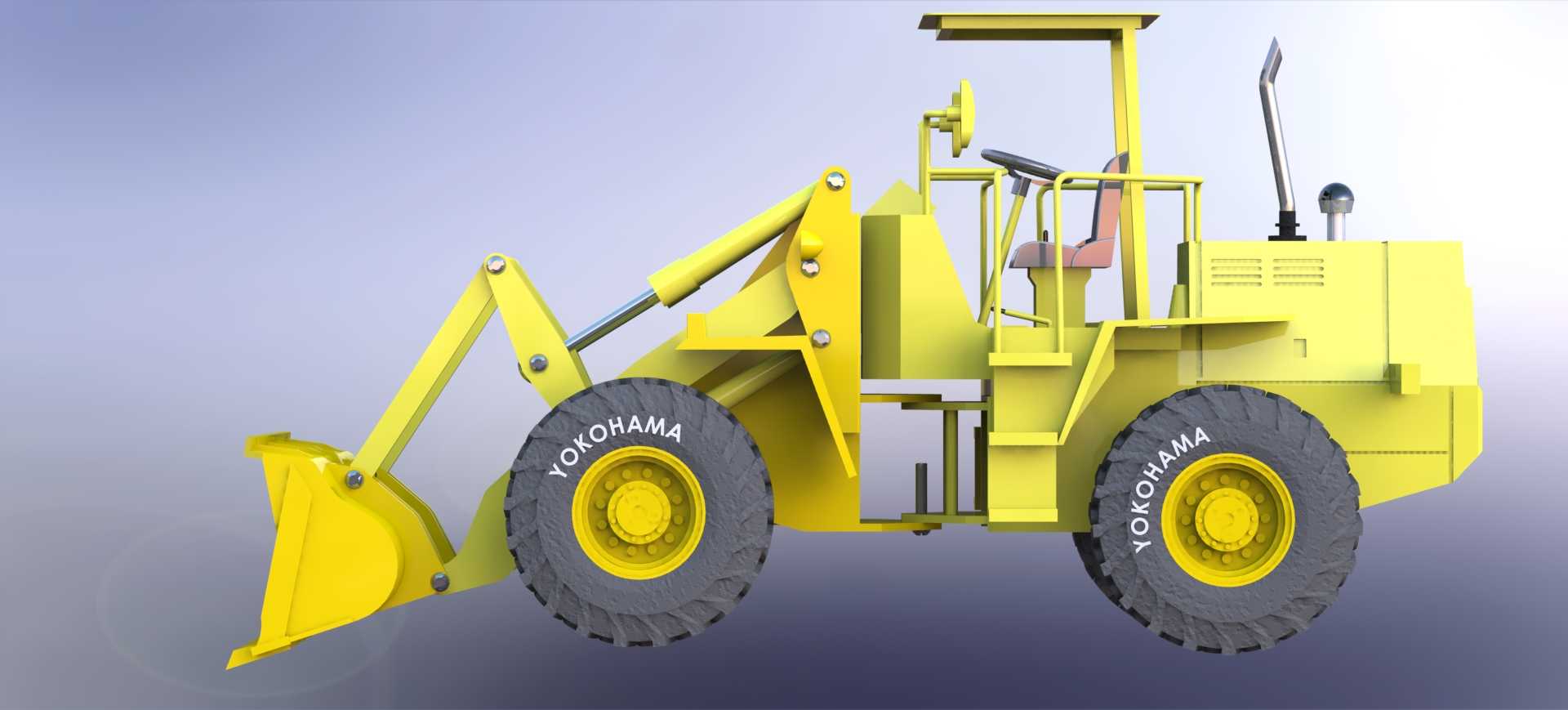

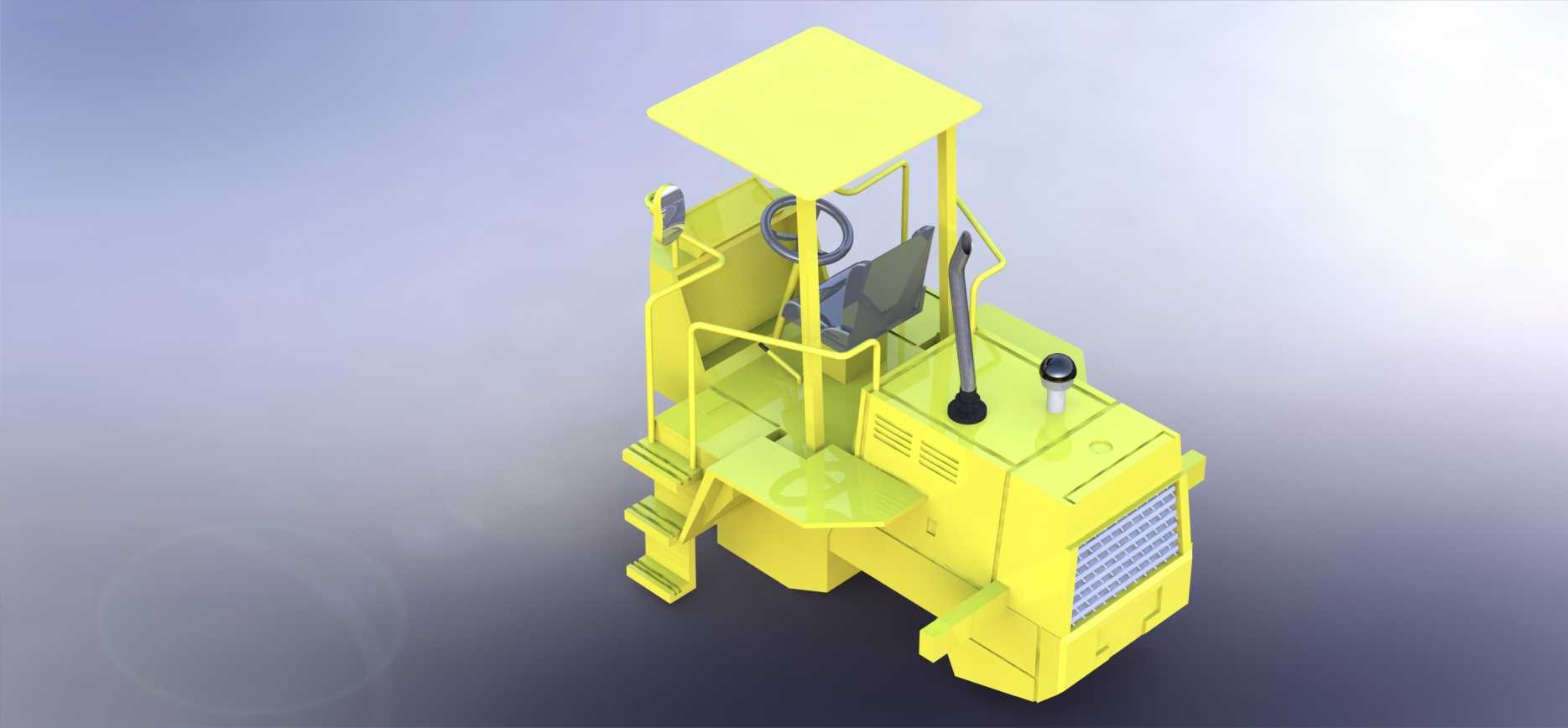

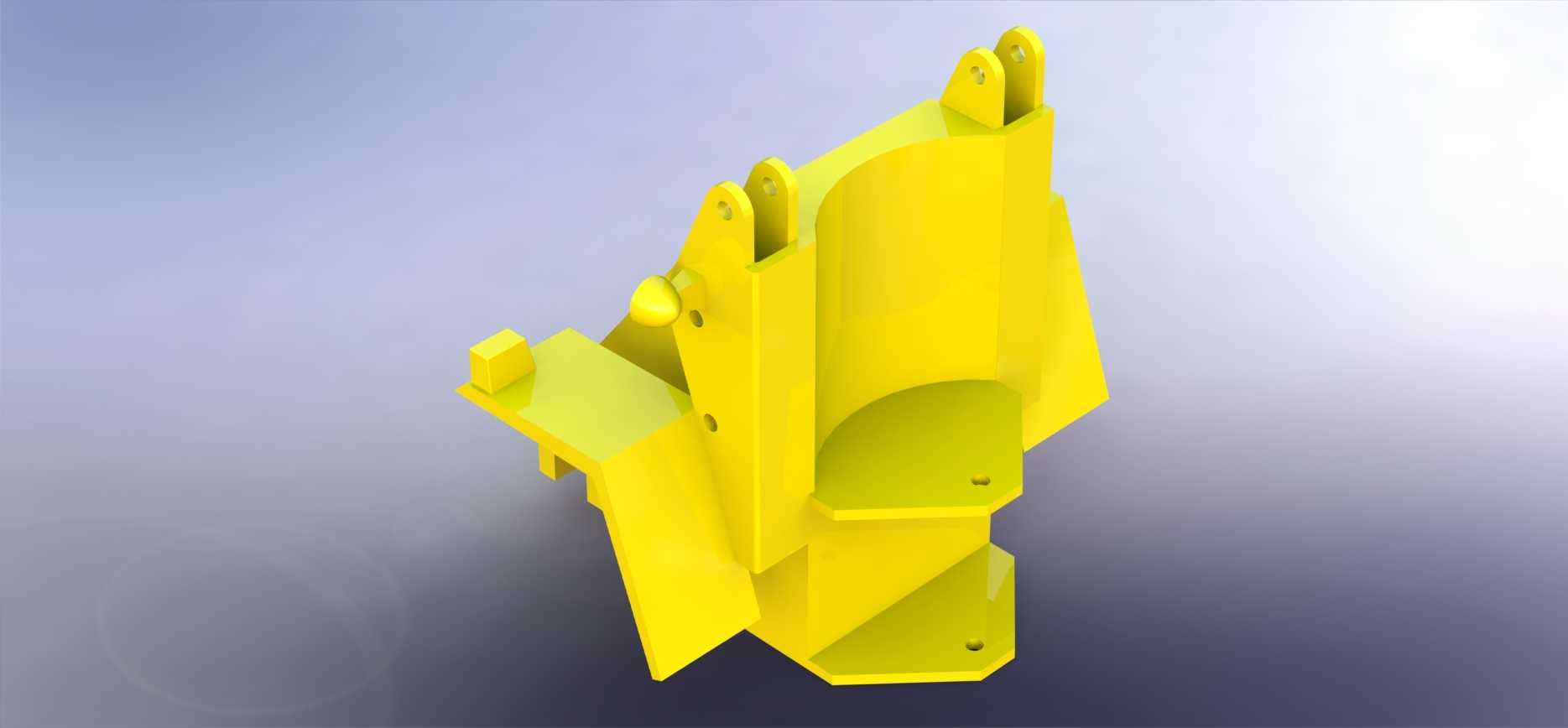

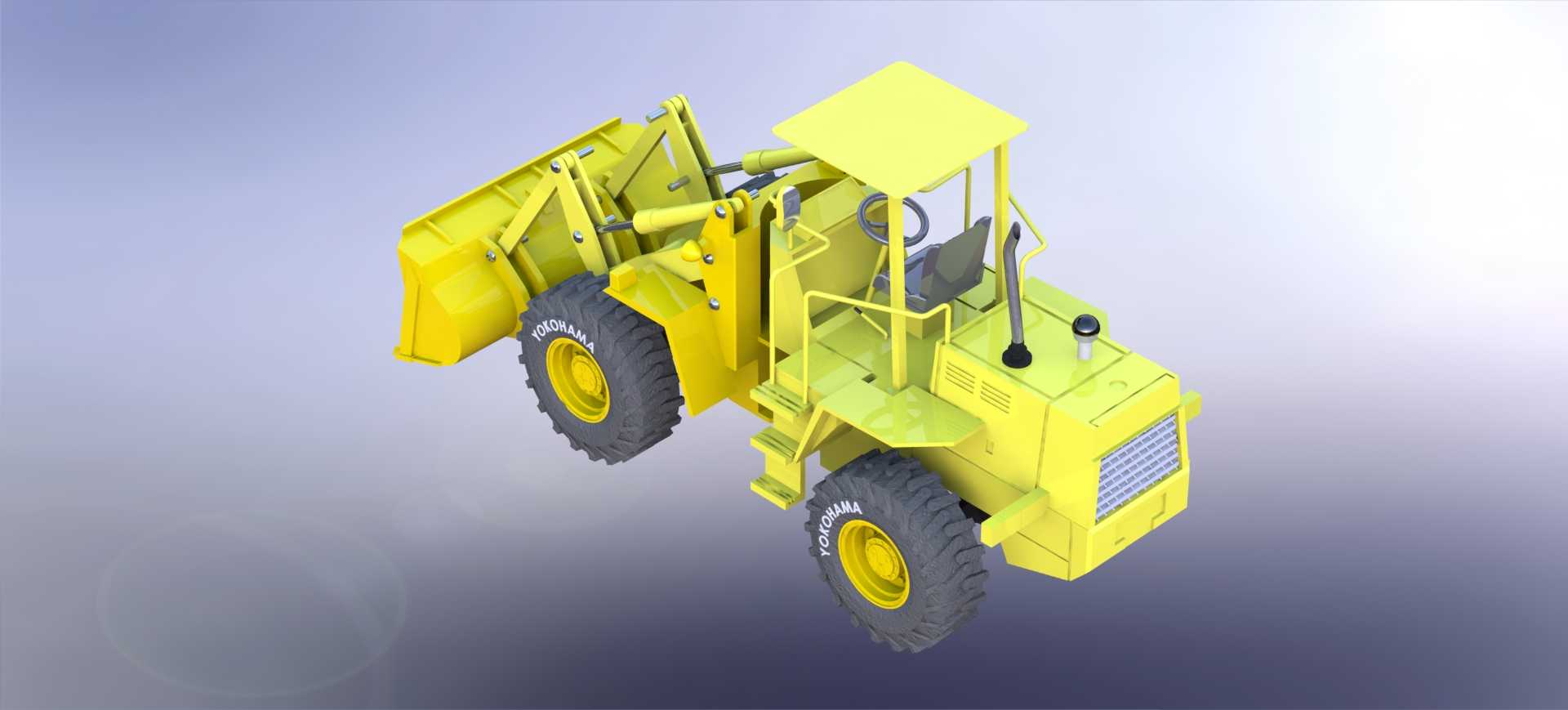

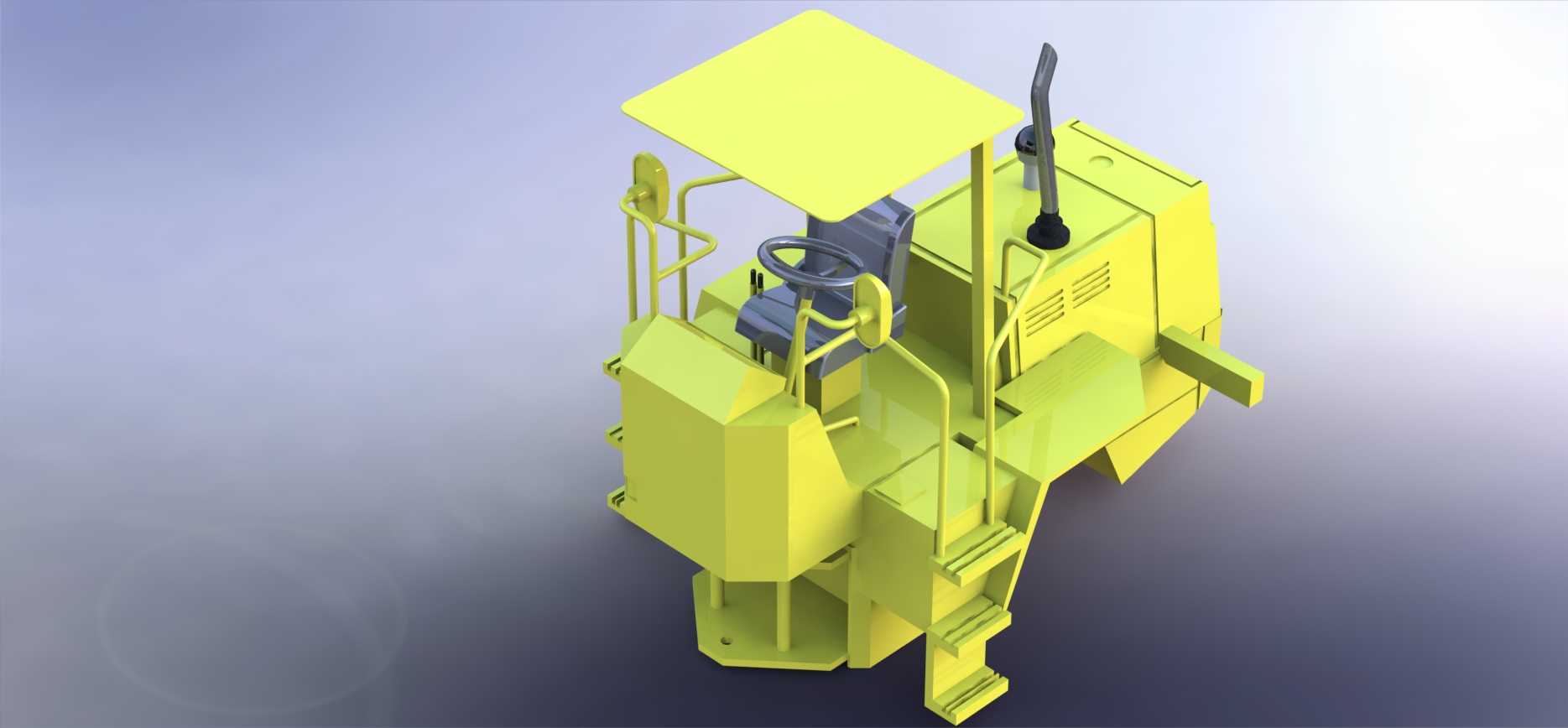

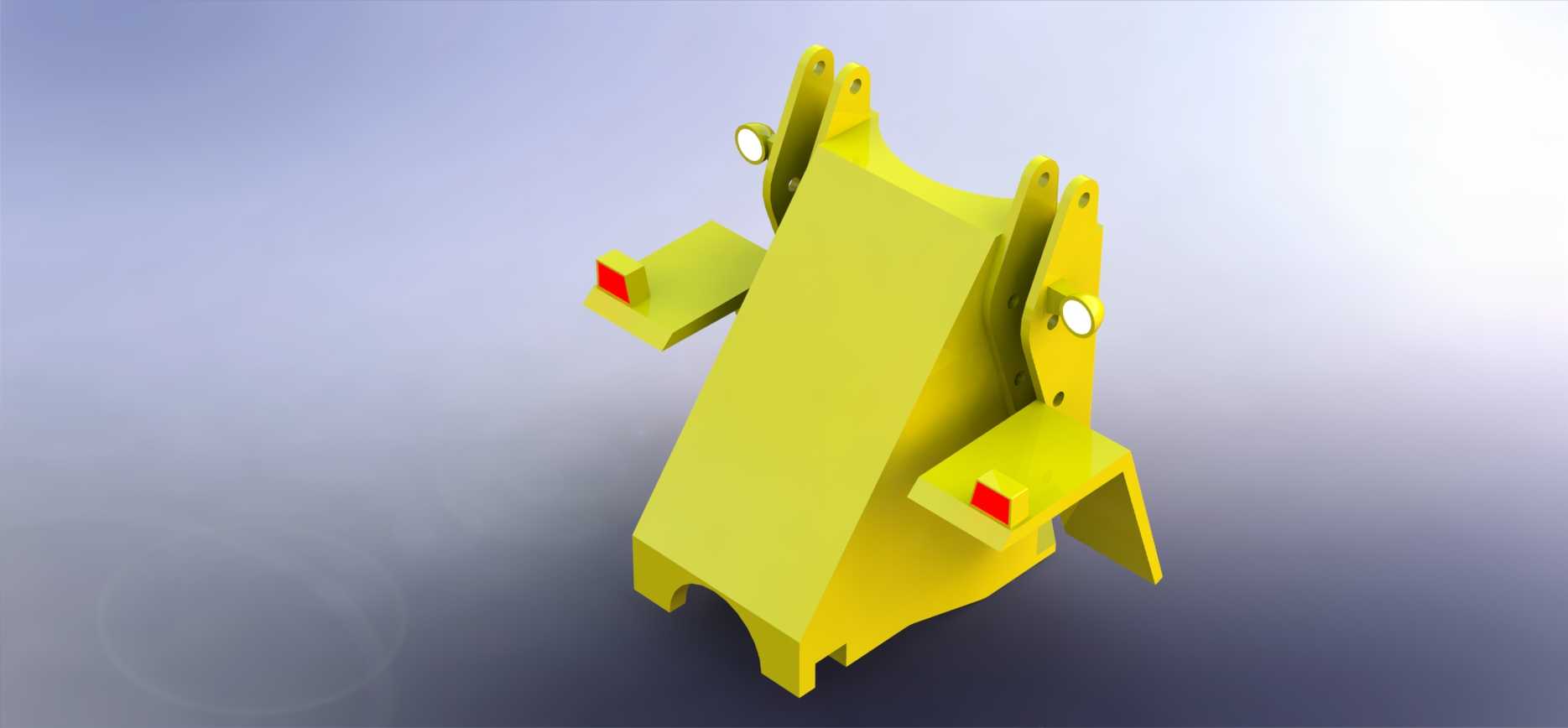

　　底盘部分采用前后车架铰接转向的布置思路，前车架承载工作装置和前桥，后车架布置动力舱、驾驶室、配重及后桥。铰接销位于整机中部，转向油缸推动前后车架形成折角，转弯半径明显小于同等级整体车架车辆。三维结构中应重点保留铰接销轴线、转向油缸两端球铰、前后桥安装面以及轮胎摆动空间。后轮附近的配重并非单纯外形件，它与前铲偏载形成力矩平衡，决定满载举升时的纵向稳定性；驾驶室顶棚、座椅、操纵杆和后视镜则围绕操作人员视野与维护通道布置，前挡风视线需要覆盖铲斗刃口和前轮边缘，后侧又要兼顾动力舱检修开口。

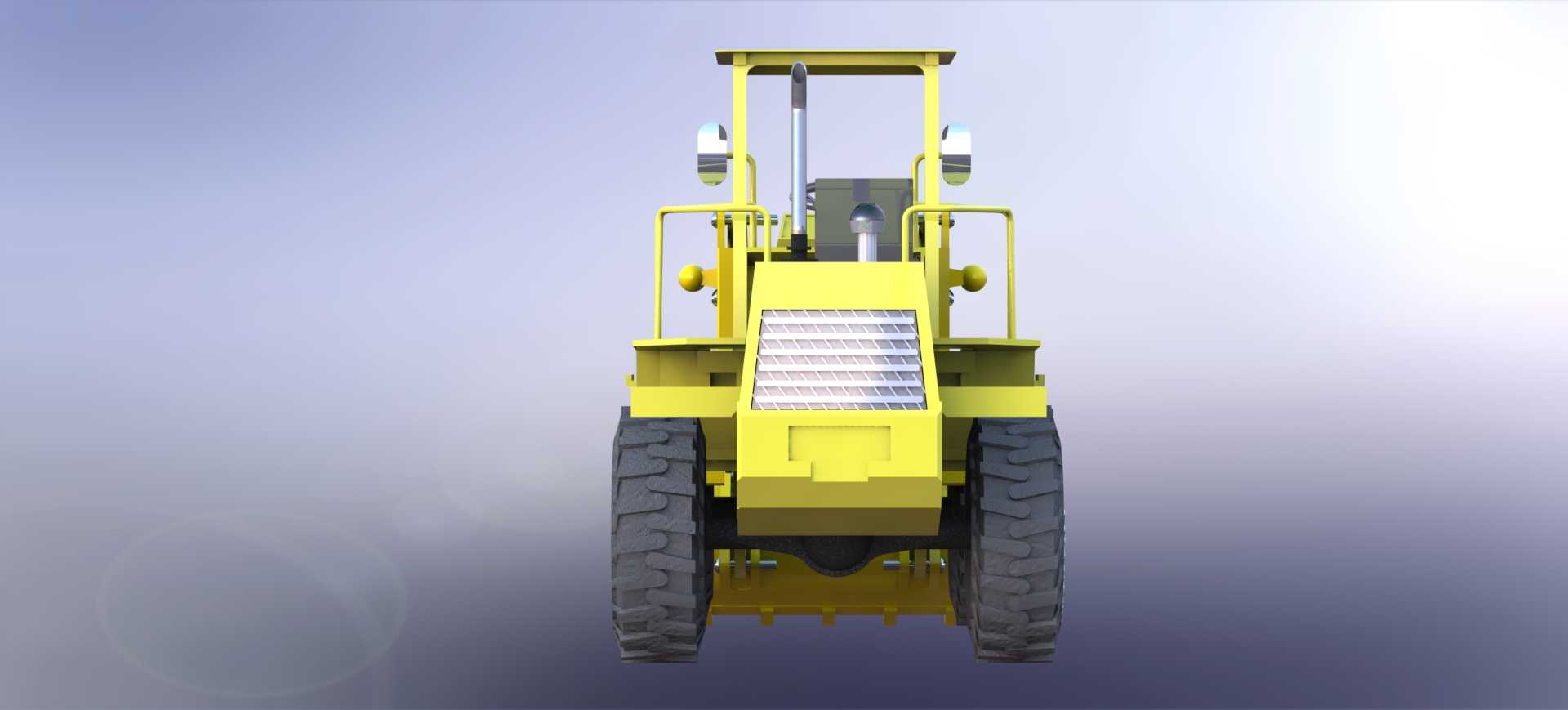

　　外形边界需要结合作业姿态校核，而不是只看静止状态。铲斗平放于地面时，整机长度包含斗齿最前端到车尾配重最后端；动臂举升到最高位后，铲斗上缘会形成新的高度边界，室内料仓、车厢旁作业或运输经过限高区域时都要参考该尺寸。宽度方向以轮胎外侧、挡泥板和工作装置侧向突出点为控制面，转向折腰时后车架尾部会向转弯外侧扫出，狭窄通道内不能仅按前轮轨迹判断通过性。离地间隙则涉及前桥包、车架下平面和铲斗支撑部位，越过碎石、轨条或临时坎埂时，最低件不能与地面发生硬接触。

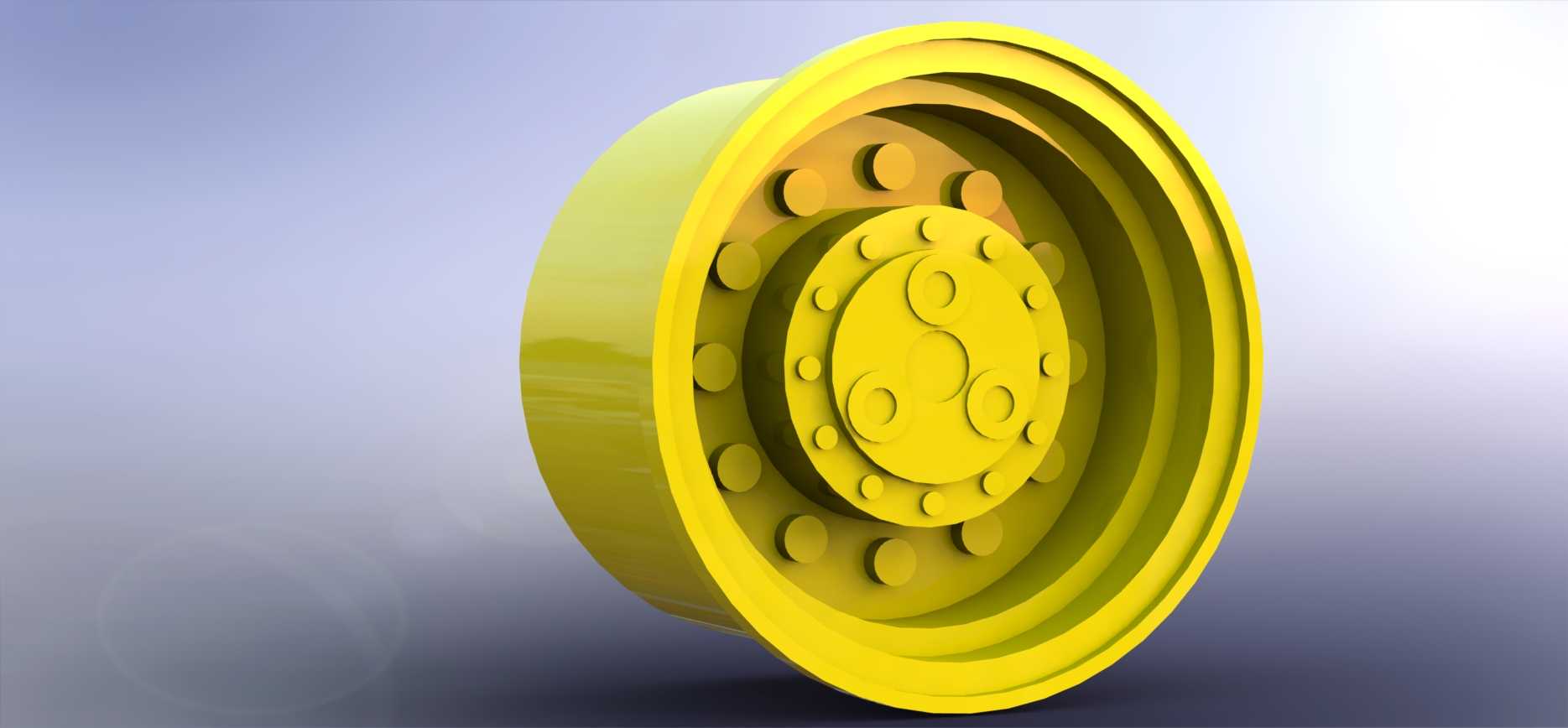

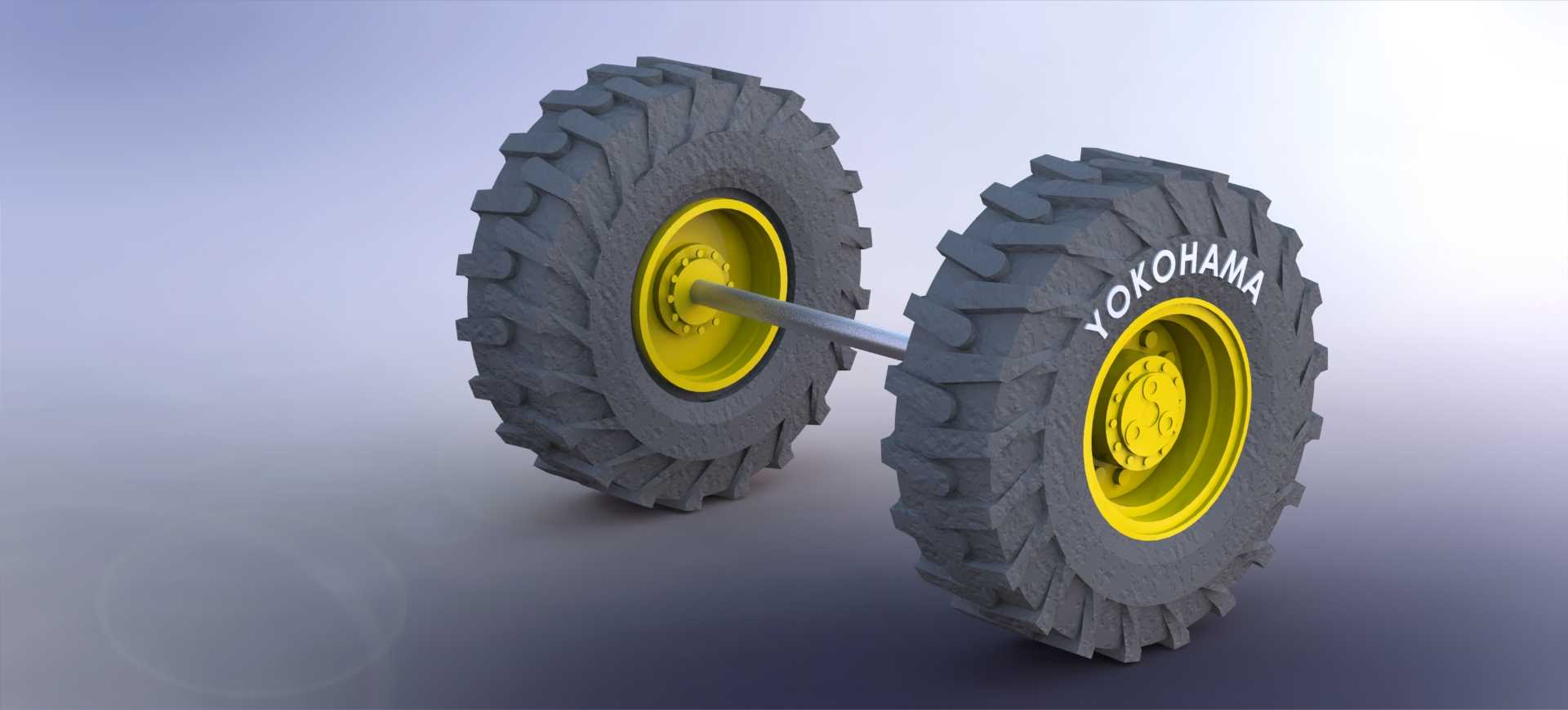

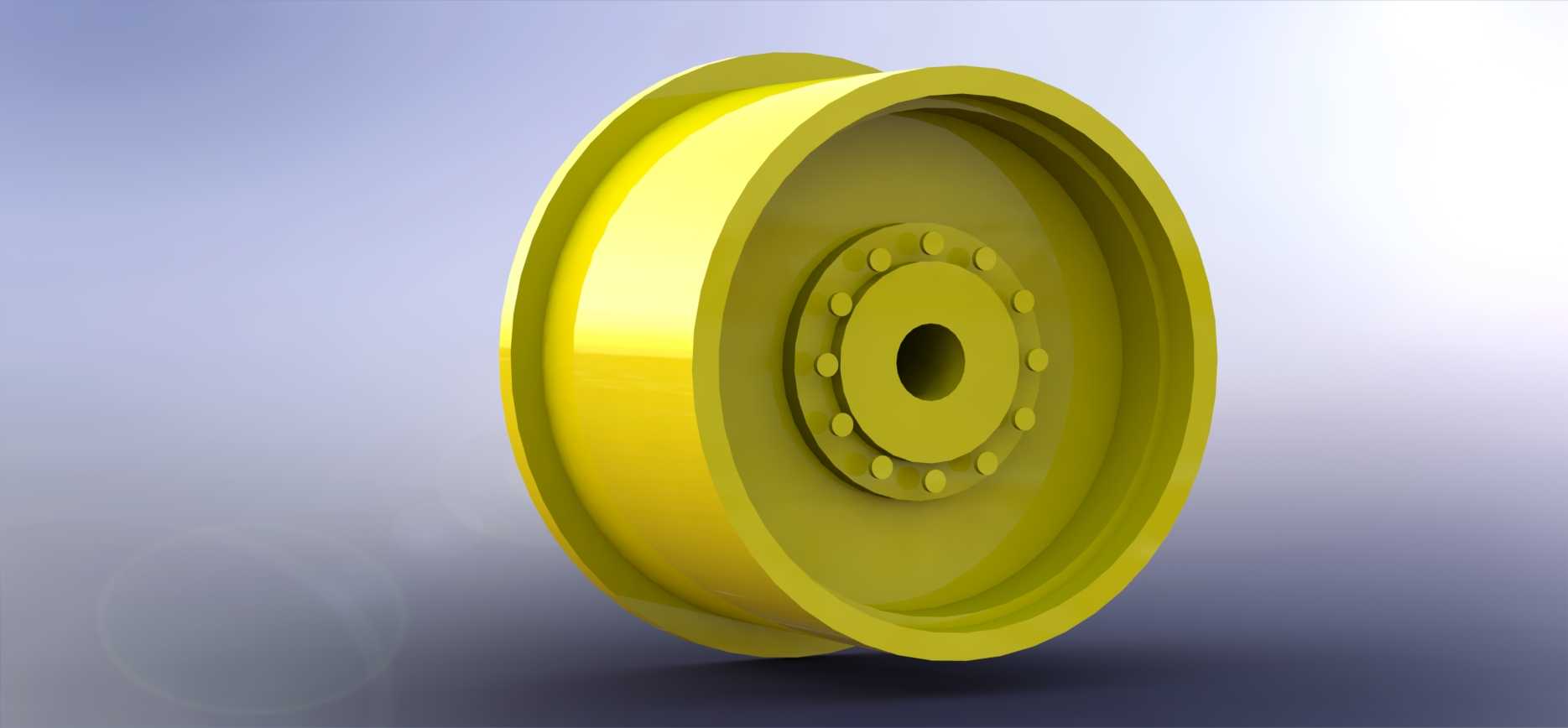

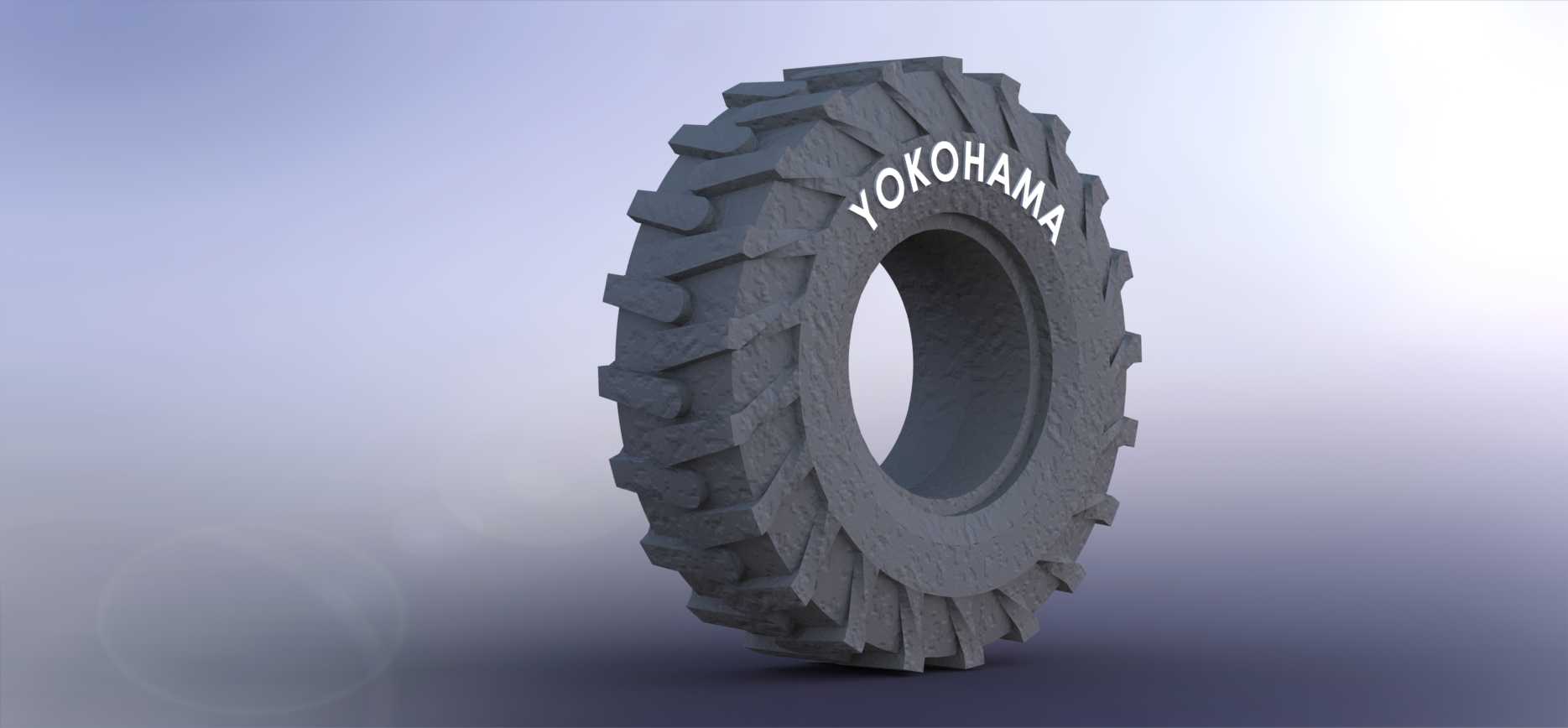

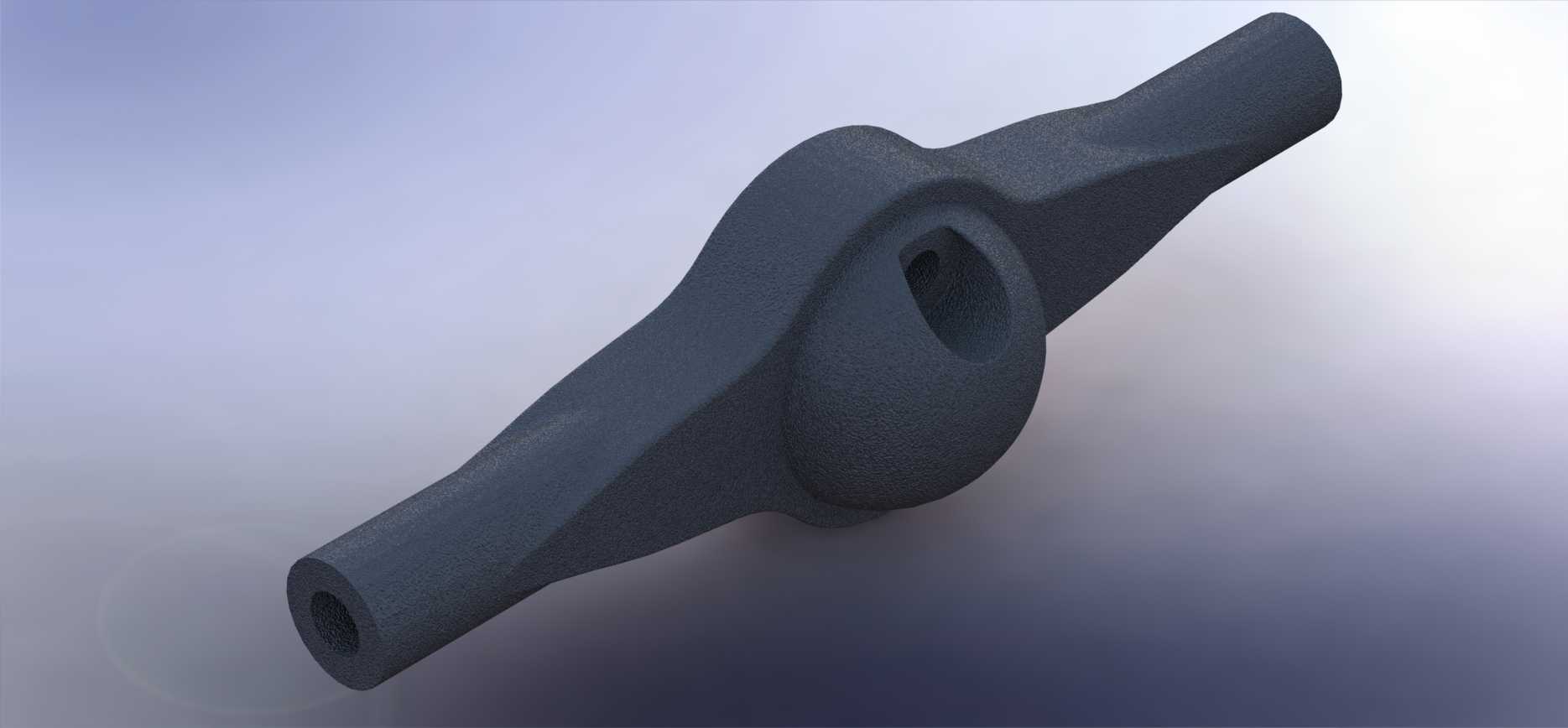

　　液压管路沿动臂和车架走向布置，既要避开铰点转动范围，也要预留油缸伸缩带来的长度变化。管路在动臂根部附近弯曲半径过小会造成疲劳损伤，靠近铲斗的接头则需要考虑物料飞溅和检修拆装。轮胎采用大花纹深沟槽形式，目的是在松散砂石和泥泞地面增加抓附力；轮毂、轮边减速桥和制动部件的安装关系需要与底盘承载件匹配。散热舱、排气通道、油箱加注口和维护踏板集中在后车架区域，设计时让日常检查点尽量位于站立可达范围，减少攀爬次数。

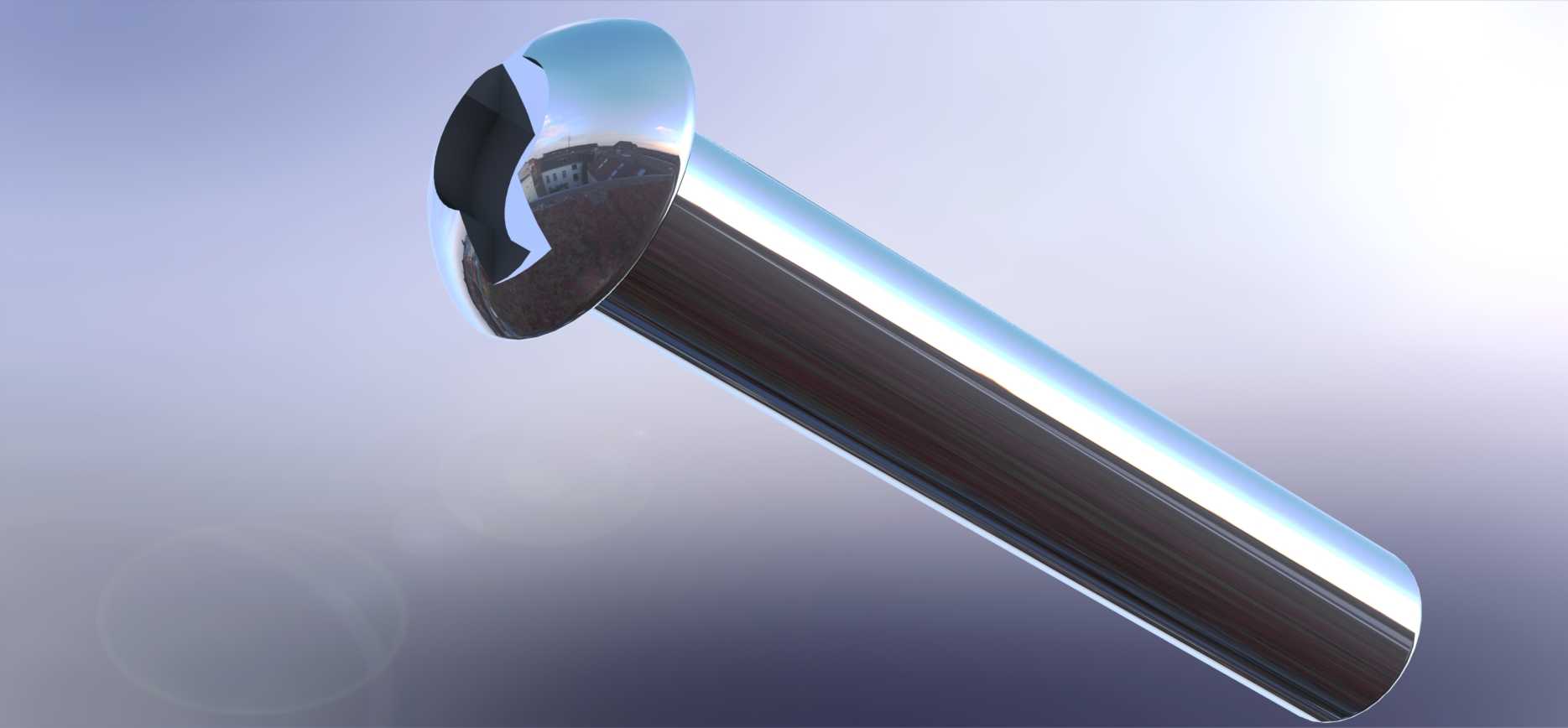

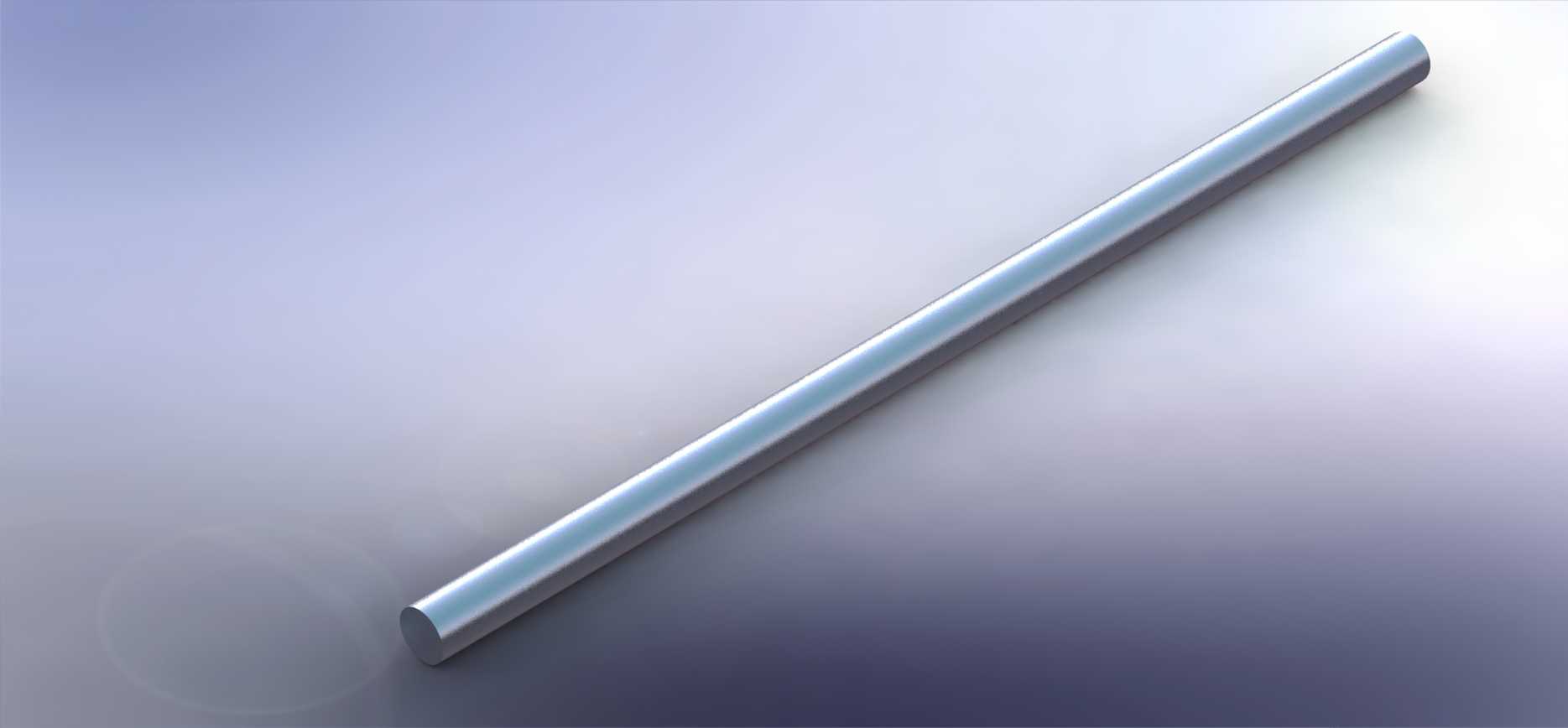

　　从建模表达看，该类设备不能只把外壳做成单一实体。铲斗耐磨板、斗齿、销轴、油缸筒与活塞杆、轮胎花纹、车架板件、驾驶室防护架都应保留可识别的结构层次，这样在后续做运动仿真、干涉检查或工程图拆件时才有依据。工作装置的运动链可按地面插入、收斗、举升、运输、卸料、回落几个姿态检查，尤其关注油缸全伸全缩时连杆角度、轮胎与铲斗侧向间隙、驾驶室与动臂轮廓的安全距离。散料作业看似粗放，实际对铰点寿命、液压匹配和整机稳定性要求很高，结构建模只有把载荷传递路径和运动边界表达清楚，才能为选型校核、方案展示和后续详细设计提供可靠基础。
