桁架式卡塞格林天文观测镜结构

　　该结构面向中小型天文观测设备的镜体方案设计，整体采用开放式桁架承载形式，主要服务于地面天文观测、光学设备教学演示、便携观测平台搭建以及反射式光路机构验证等场景。与封闭筒式望远镜相比，桁架方案在保证前后光学组件同轴关系的同时，大幅降低镜体自重，并减少筒内空气滞留带来的热扰动，适合在温差变化较快的户外观测环境中使用。

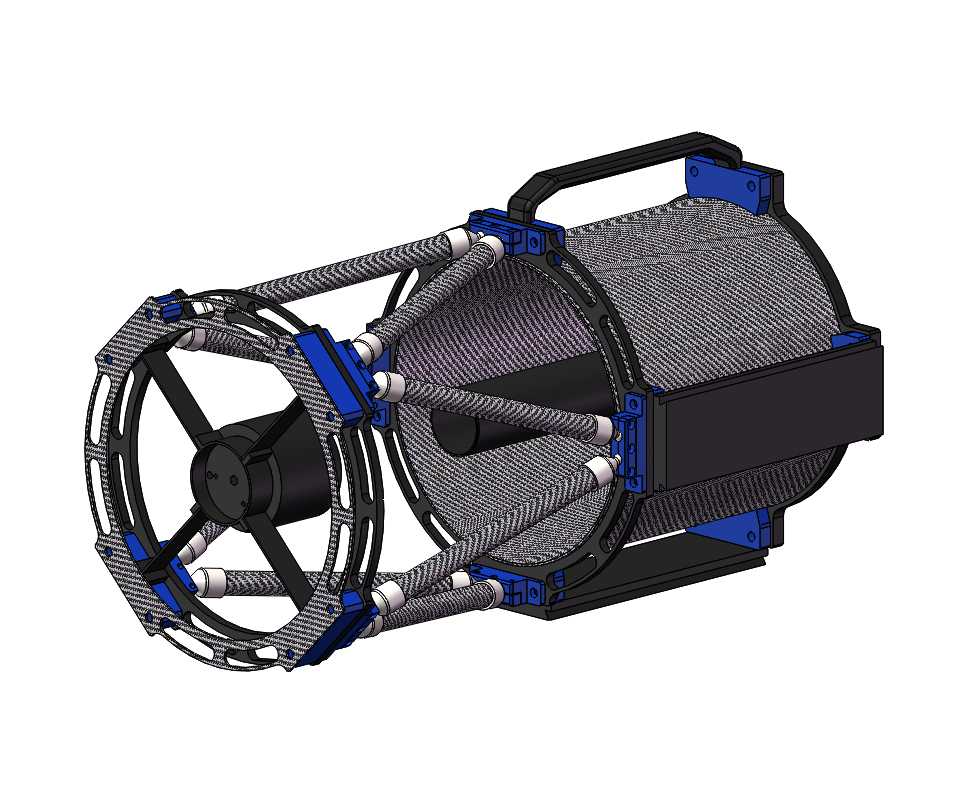

　　镜体前端设置主镜安装环与遮光边框，环形框架通过多组辐条连接中心座，用于承载副镜支撑或前端光路定位件。前端外圈保留连续安装孔位，可根据实际光路需求加装遮光罩、调焦接口、导星镜支架或平衡附件。框架边缘采用分段镂空结构，既降低迎风面积，也为装配时调整主镜压圈、支撑螺钉和遮光件提供操作空间。后端为近似圆柱的主镜舱段，外部设置加强箍带和安装耳座，内部可布置主镜 cell、镜背支撑、隔热垫以及遮光屏。主镜舱与前端环架之间由多根平行杆件连接，杆件两端通过蓝色节点座固定，形成空间桁架。该类结构的关键不在于单纯追求杆件数量，而在于让前后承载面在运输、俯仰转动和温度变化过程中保持稳定间距，避免主、副镜相对位置发生低频漂移。

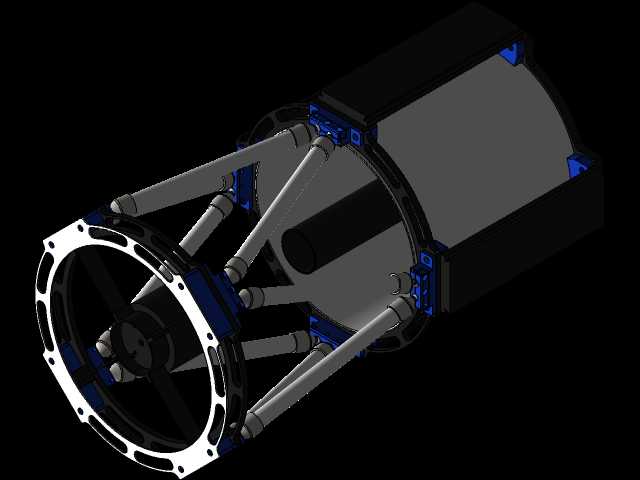

　　从功能特性看，模型表达了卡塞格林式反射望远镜常见的机械布局：前端中心区域对应副镜支撑位置，后端圆柱段容纳主镜，光路沿镜体轴线折返。桁架杆件承受拉压载荷，节点座负责把杆件载荷传递到前后框架；侧面黑色块状件可作为设备安装平台，用于固定寻星镜、电调焦控制器、配重接口或检测工装。顶部提把与底部支撑耳座体现了便携搬运和台架安装两类使用需求。底部耳座并非简单装饰，其孔位需要与赤道仪或经纬仪连接盘匹配，设计时应关注镜体重心位置，尽量让转动轴线附近承担主要质量，以降低跟踪支架的倾覆力矩。

　　设计思路上，这类镜筒更强调刚度、重量与热稳定性的平衡。若采用碳纤维纹理杆件，可利用其较高比刚度和较低热膨胀系数，减小夜间降温时镜长变化对焦点的影响；金属节点则承担连接和局部压紧作用，需要在节点处预留胶接或机械锁紧余量。前后框架宜采用对称布置，使装配应力均匀分布。主镜舱内壁可设置哑光遮光面或挡光环，减少杂散光从桁架间隙进入后在镜筒内反射。虽然开放式桁架会暴露部分光路，但在实际设备中可通过遮光布、可拆卸遮光罩或外缘挡光板进行补偿。

　　外形边界方面，模型呈现长筒形卧式状态，前端大直径环架为最大径向轮廓，后端圆柱段直径略小，桁架杆件沿轴向展开并形成多边形空间截面。安装时不能只核对总长度，还需检查前端环体外径、后端舱体外径、底部耳座孔距、顶部提把高度以及侧向附件平台的突出量。若将其安装到赤道仪上，应确认连接盘回转范围内不与支腿、调焦座或线缆干涉；若装入运输箱，需在前端环架、节点座和主镜舱三处设置支撑，避免桁架杆件承受集中挤压。维护时，主镜舱后盖、前端压圈和节点螺钉应保留工具空间，桁架杆件不宜作为踩踏或吊挂受力点。整体结构适合用于反射式望远镜机械方案校核、光学平台布置、轻量化镜筒设计参考以及观测支架匹配分析。
