CA6140车床配套伸缩折叠防护支撑罩

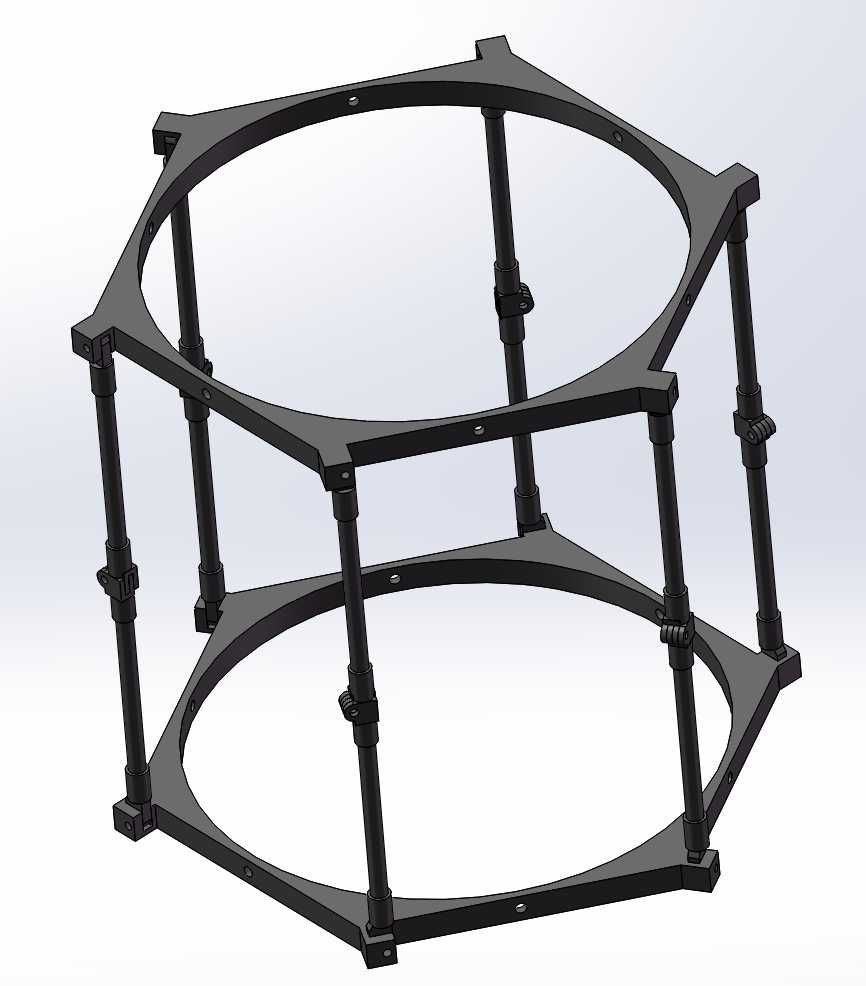

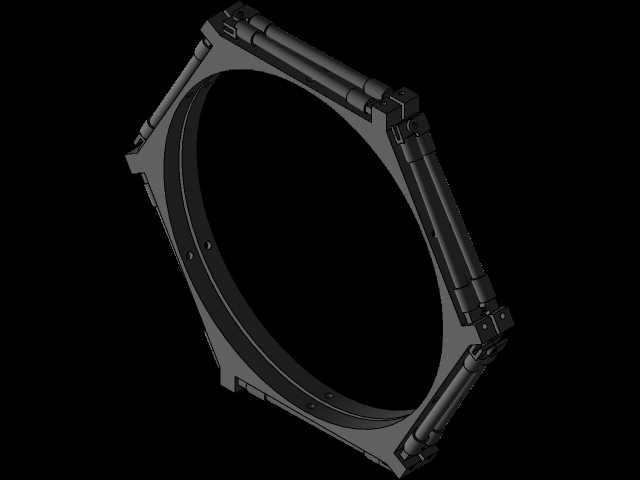

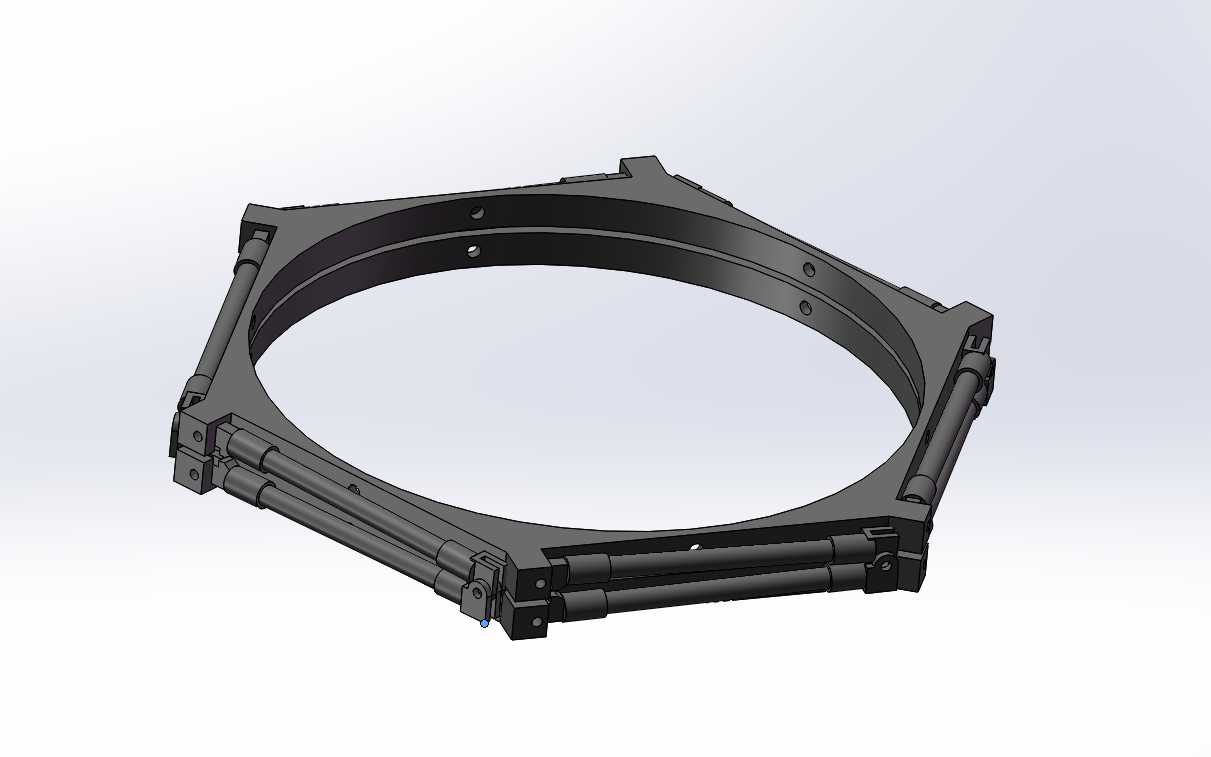

　　这套伸缩折叠罩的结构方案，是针对CA6140普通卧式车床加工区域的防护、观测与管路走线配套需求开发的框架式支撑构件，在实际车间改造场景中，主要用来挂载柔性防尘帆布、透明防护视窗、冷却喷淋管路或者气动走线拖链，替代传统固定式车床护罩无法适配不同加工件长度、不同刀具伸出量的痛点。从结构布局来看，整套构件采用上下两层正八边形外轮廓的环形承托框作为主体支撑骨架，两层环框之间均匀布置六根可轴向锁止的伸缩立柱，每根立柱上都配置了快拆式锁紧抱箍，不需要额外工具就能快速调整上下环框的间距，调整行程可以覆盖从短轴类零件高速切削到长丝杠、长轴类工件走刀加工的全场景防护高度需求。

　　设计初期最先敲定的是环形框的内孔边界尺寸：CA6140车床主轴的最大回转直径为400mm，因此上下环框的内圆净空直接设定为420mm，既保证工件旋转时不会和护罩骨架发生刮蹭，又能在环框外侧预留出足够的安装位，用来固定柔性防护布的压条、冷却喷嘴的调节支架。环框没有采用整圆切削的加工方案，而是用八段直边型材拼接成近似正八边形的外轮廓，相邻直边的交接位置直接做加厚凸台，凸台上预留沉头安装孔，一方面八边形的直边段比圆弧面更方便压装防护布、固定附属管线，另一方面拼接式结构不需要大尺寸整圆毛坯，下料和焊接加工的成本更低，车间现场如果某一段边框被飞溅的切屑撞变形，只需要单独更换对应段的型材即可，不需要整体报废整个环框。

　　六根伸缩立柱的布置位置特意避开了车床刀架的纵向走刀路径：正八边形的其中两个边平行于车床的床身导轨方向，六根立柱分别布置在环框的六个非操作侧顶点位置，操作工正对的车床操作正面完全没有立柱遮挡，装卸工件、更换车刀的时候不会有构件磕碰手肘。每根立柱都采用内外套管的伸缩结构，内管和外管的配合间隙控制在0.2mm以内，锁紧抱箍采用开口式螺栓压紧结构，锁紧之后立柱的轴向承载能力可以达到80kg，就算在环框上挂载多组冷却管路、照明灯具甚至小型切削液收集槽，也不会出现立柱下滑、框架歪斜的问题。立柱的底部都设计了带安装孔的方形固定脚，现场安装的时候可以直接用T型螺栓把固定脚压在CA6140车床的床身导轨外侧的安装平台上，不需要对车床本身的床身做钻孔焊接改造，拆卸移机的时候松开螺栓就能整体把护罩框架吊走，不会破坏原厂机床的结构精度。

　　从实际使用场景来看，这套框架不只是作为防护布的支撑骨架：在进行铸铁件粗加工的时候，可以在上下环框之间挂载褶皱式防尘帆布，把整个切削区域围起来，阻挡铸铁粉尘四处飘散，避免粉尘落到车床导轨的润滑油槽里加剧导轨磨损；在进行钢件高速精车的时候，可以在环框的正面嵌入透明亚克力防护板，既能挡住高速飞出的带状切屑，又能让操作工直接观察刀尖的切削状态；如果需要加装跟刀架、中心架来加工细长轴，只需要松开对应位置立柱的锁紧抱箍，把上层环框整体升高或者临时拆掉靠近尾座侧的两根立柱，就能留出足够的操作空间，不用把整个护罩完全拆除。框架的所有棱角位置都做了R5的圆角过渡，没有突出的尖锐边角，避免操作工装卸重型工件的时候被刮伤。环框的型材内部预留了通长的走线槽，切削液管路、照明线、传感器信号线都可以从型材空腔里走，外部不会有裸露的管线，避免被切屑刮破管线外皮。整套结构的安装边界完全适配CA6140车床的床身安装尺寸，框架最外侧的轮廓尺寸不会超出车床的机身宽度，安装之后不会影响车床原有操作手柄、进给手轮的正常使用，也不会和车床的溜板箱、刀架总成发生运动干涉。
