卧式圆筒观测镜筒支撑机架结构

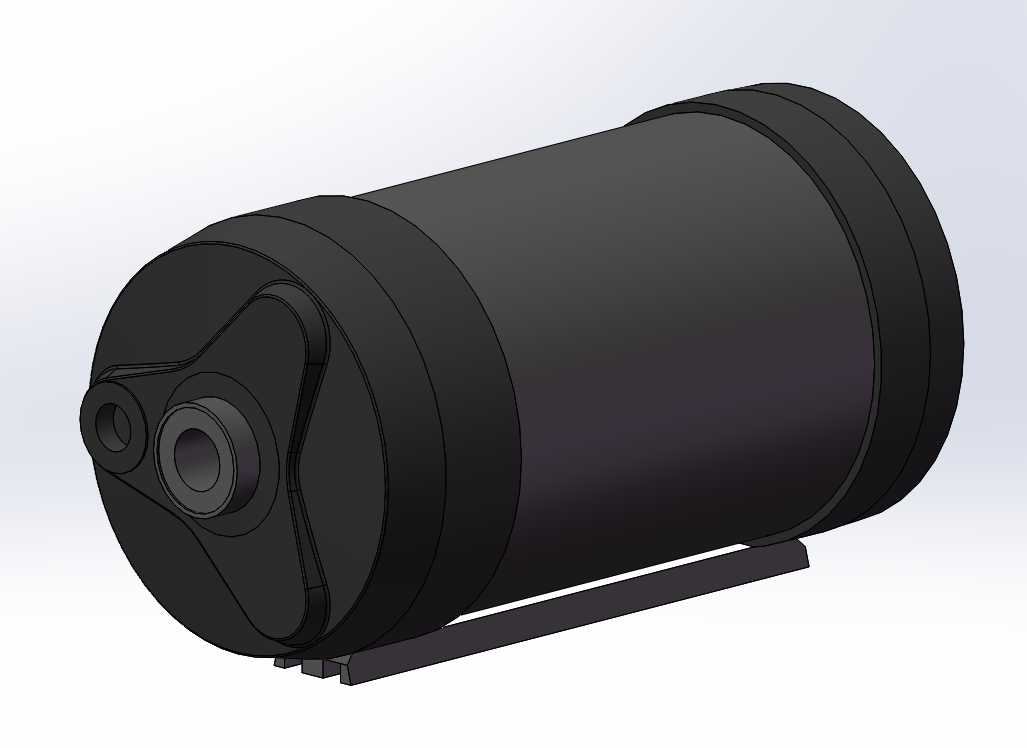

　　这套圆筒形镜筒机架结构，主要面向天文观测、远距离光学探测以及户外精密指向设备的搭载场景，整体采用卧式横置布局，主体为大直径封闭圆筒腔体，两端设置加厚端盖，前端集成异形转接法兰与同轴光学接口，底部配置长条式安装支撑脚，可直接固定在观测平台、赤道仪基座或者车载观测舱内部位。从实际使用逻辑来看，圆筒腔体内部预留了充足的通光与元件安装空间，既可以容纳主反射镜、校正透镜组，也能布置遮光隔圈、调焦滑座以及配套的传感元件，封闭的筒壁能够阻挡外界杂散光进入光路，同时隔绝野外扬尘、零星降雨对内部光学元件的侵蚀，在夜间长时间观测、野外定点巡天这类工况下，不需要额外搭建大型遮光罩，整机的环境适应性更强。前端的异形端盖没有采用常规圆形法兰造型，

　　而是顺着两个接口的分布做了切边轮廓，除了中心大口径的主光路接口之外，侧边还预留了小口径辅助接口，可用来安装寻星镜、导星相机或者温度传感探头，两个接口的同轴度在建模阶段就做了基准约束，装配后不需要反复调校光轴平行度，能大幅减少现场调试的工作量。底部的支撑脚采用两条平行的长条形筋板结构，沿筒体轴向延伸，和筒身外壁做了贴合式连接，接触区域做了加厚处理，避免筒体横置后长期受自重产生局部形变；支撑脚上预留了阵列安装孔位，安装时可以根据不同基座的孔距调整固定位置，不需要在现场额外钻孔适配，对接不同规格的云台、支架时兼容性更好。设计过程中优先保证了筒体的刚性与光路密封性，筒壁采用等厚回转结构，两端端盖通过止口和筒身定位，既保证整体同轴度，

　　也方便后期拆解维护内部元件；整体外轮廓没有突出的零散凸起，搬运和吊装时不会出现勾挂线缆或者防护布的问题，外形边界规整，在有限的观测舱空间内排布多台设备时，相邻设备之间不会发生干涉。整套结构的造型简洁，各个安装接口、支撑部位的特征都做了清晰的表达，结构设计人员可以在此基础上细化内部隔圈、调焦机构的细节，也可以根据实际选用的光学元件尺寸调整筒身长度与接口口径，适配不同焦距、不同口径的观测系统搭建需求。
