立式回转主轴磨削加工设备结构

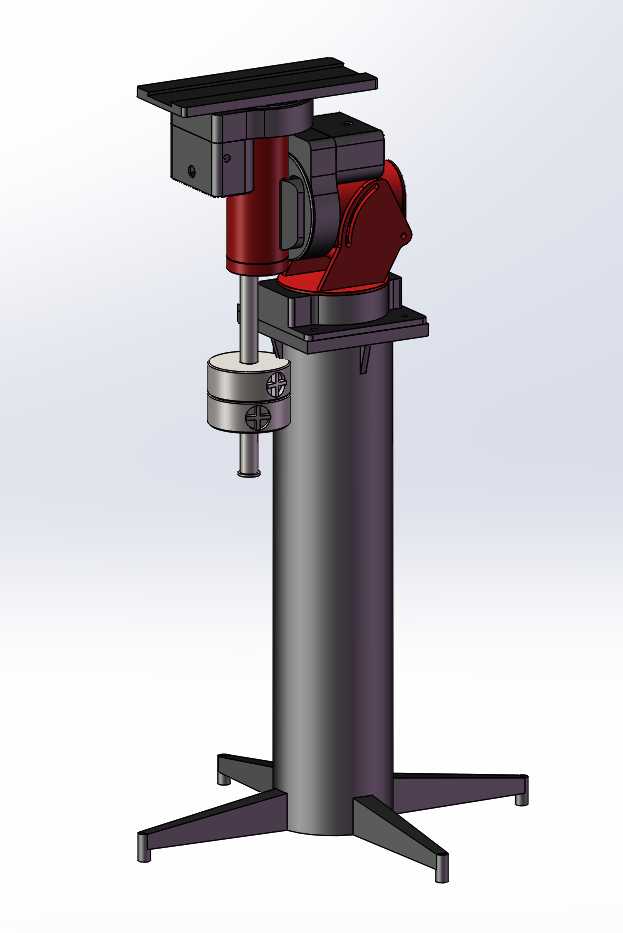

　　该套三维结构围绕立式回转加工设备展开，主体由底部十字支撑脚、圆柱形立柱、上部横向悬臂、红色动力壳体、垂直主轴、圆形工作盘及端部执行件组成，整体呈现典型的单柱立式机床布局。设备在车间现场主要用于盘类、套类、短轴类零件的端面、外圆及局部回转轮廓加工，也可作为小型磨削、修整、抛光工位使用。工件装夹在下部圆形工作盘附近，主轴沿竖直方向进给，悬臂内部布置传动与导向部件，动力单元靠近切削端布置，能够缩短扭矩传递路径，减少长轴传动带来的扭转变形。

　　从结构布置看，圆柱形立柱承担主要竖向支撑，截面惯性矩较大，在承受悬臂端偏载时可提供较好的抗弯能力。立柱底部采用四脚外伸支撑，支撑点向外展开后扩大了设备接地范围，使整机倾覆边界明显大于立柱外径；支脚末端设置可调垫铁或固定接触面，便于在不平整地坪上完成水平找正。现场安装时需要预留悬臂左右回转或横向移动的空间，尤其上部箱体向一侧伸出，维护侧应留出动力壳体拆装、皮带或传动件检查的操作距离。设备正面主轴下行区域应设置安全防护，避免操作人员靠近旋转工作盘和刀具接触区。

　　上部横向模块并非简单悬臂壳体，其内部需要容纳电机连接、减速或带传动、轴承支承以及进给导向结构。红色壳体区域对应动力与摆动连接部位，外形随内部组件包络形成，既保护传动件，也为检修盖板、紧固件和润滑点提供安装面。悬臂与立柱之间的连接区域是整机刚度关键，若采用回转式结构，需控制回转支承的径向间隙；若采用固定式结构，则应通过加强肋、定位销和高强度螺栓保证悬臂与立柱的结合面不产生滑移。三维建模时，该区域不能只按外观块体处理，应体现结合面、螺栓孔位、止口定位和壳体壁厚关系，否则后续工程图拆件时会缺少装配依据。

　　垂直主轴组件位于悬臂前端，轴线与立柱保持平行，下端连接圆形盘件和加工头。主轴外圆设置套筒或滑枕结构，使刀具能够沿Z向接近工件。主轴端部的圆盘可用于安装砂轮、修整轮、压盘或专用夹具，其端面跳动和径向跳动直接影响加工表面质量。设计时需要重点考虑主轴轴承跨距、悬伸长度和刀具重量之间的关系：悬伸过长会降低端部固有频率，容易在磨削力作用下产生振纹；轴承跨距过小则抗倾覆能力不足。较合理的做法是让前轴承尽量靠近工作端，后轴承提供支承与预紧，套筒外圆与滑座之间保留稳定导向长度。

　　下部工作盘位于主轴正下方，盘面承担工件定位或辅助支承功能。盘类零件加工时，可通过电磁吸盘、精密胎具或压板完成固定；若用于小型零件修磨，则盘面本身也可作为基准面。圆盘周边应考虑排屑和冷却液收集，磨削工况下磨粒与砂轮回转碎屑会沿切线方向甩出，设备外围需要配套防护罩、挡液板和回流槽。模型中虽然主要展示机械本体，但在实际布局时不能忽略底盘与地坪、排屑沟、冷却液箱之间的位置关系。主轴中心线到立柱外壁的距离决定了最大工件回转半径，选型时应结合工件最大外径核对干涉边界，而不是只看设备名义高度。

　　外形尺寸方面，该设备高度方向由立柱、悬臂和主轴行程共同决定，竖直空间需满足主轴抬起后工件吊装、换刀和检修需求；宽度方向则由底部十字支脚的外伸长度控制，支脚越宽，稳定性越好，但运输和就位时占用通道越大。上部动力壳体向侧面突出，设备靠墙布置时不能以立柱外圆作为唯一边界，应按最大外凸轮廓保留检修间隙。底部支脚与地面接触处需要承受整机重量、工作载荷和轻微振动，若安装在轻型地坪上，应核对局部压强，必要时增加预埋板或加厚基础。

　　建模思路上，这类设备适合按“基础支撑—立柱—悬臂—动力单元—主轴—工作盘”的装配关系拆分零件。立柱可采用薄壁筒体加内部加强环的方式表达，底部法兰与支脚焊接或栓接；悬臂壳体应保留内部电机和传动件的安装空间，避免外观造型与内部机构冲突；主轴组件需单独形成子装配，便于检查轴承、套筒、锁紧螺母、密封件和端部刀具的同轴关系。对于运动部位，应明确主轴上下行程极限、工作盘旋转范围以及悬臂可能的转动角度，并在三维环境中进行极限位置干涉检查。

　　在实际加工场景中，该类立式结构相比卧式设备更适合自重较大、装夹后不便悬伸的盘形零件。工件重力沿轴向传递到工作台，夹具受力方向简单，定位稳定性较好。主轴竖直布置也有利于砂轮或刀具进给量的直观控制，操作者观察端面接触状态较为方便。若用于精密磨削，还需关注热变形：动力部长时间运行后，悬臂会因温升产生微小下垂，主轴轴线位置可能偏移，因此结构设计中应让热源远离关键定位面，或在壳体上设置散热筋、通风间隙，并通过热对称布置降低变形影响。

　　维护角度看，上部动力壳体和主轴套筒周围需要保证润滑管路、电气线缆和传感线束的走线空间。悬臂转动或进给时，线缆不能贴近皮带、齿轮等运动件，应设置拖链、固定卡箍和最小弯曲半径。底部支脚虽为外观简单的焊接件，但承受交变载荷，焊缝布置应避开高应力转角，支脚与立柱连接部位可增加三角加强板。整体模型用于结构评审时，应重点核对主轴与工作盘的同轴度、悬臂结合面刚度、工件最大回转空间、防护门开启范围以及吊装运输时的重心位置，这些因素比单纯外观造型更能决定设备能否落地制造和稳定运行。
