卧式单级离心泵整机结构三维设计

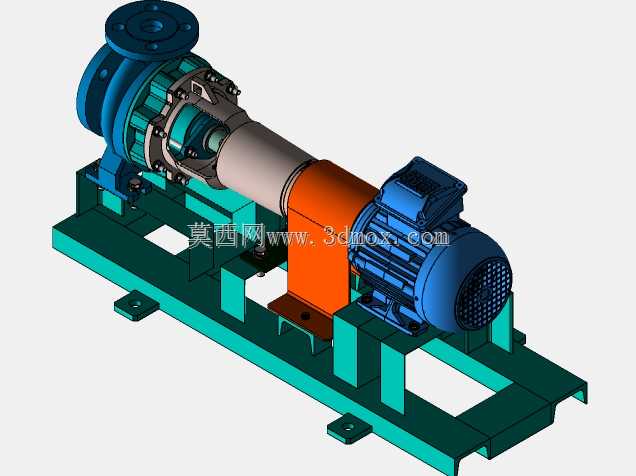

　　这套卧式离心泵的三维结构完整还原了工业现场常用端吸离心泵的全部装配细节，覆盖从动力输入端到流体输出端的所有配合关系，可直接用于结构校核、装配干涉检查以及教学演示场景。从实际应用场景来看，该结构适配市政供水、暖通循环、化工介质输送、冷却系统补水等多个通用流体输送工况，是流程工业、公用工程系统里用量最大的流体增压设备之一，日常运维中涉及的密封更换、叶轮间隙调整、联轴器对中等作业，都能在这套模型上找到对应的结构参照。

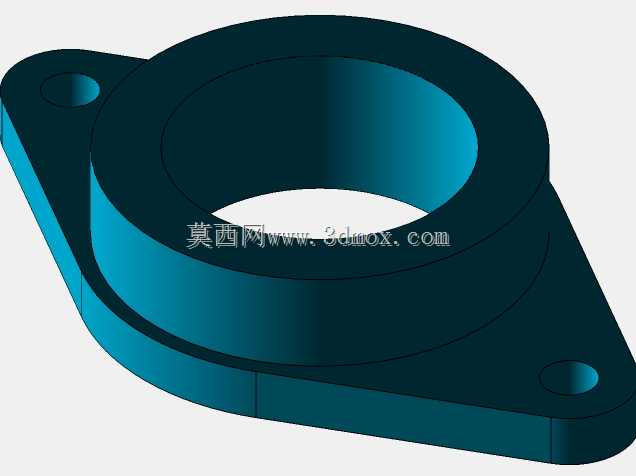

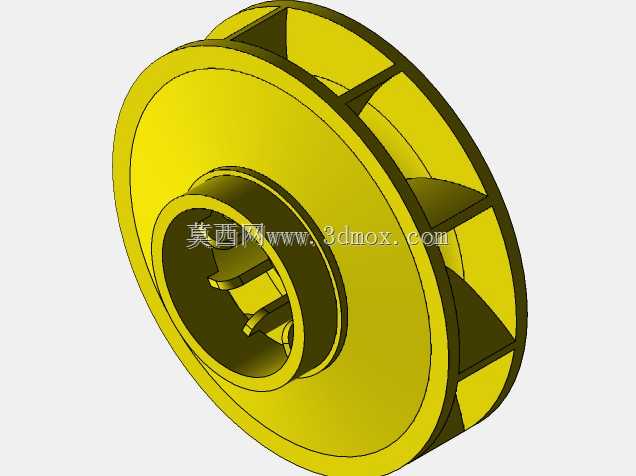

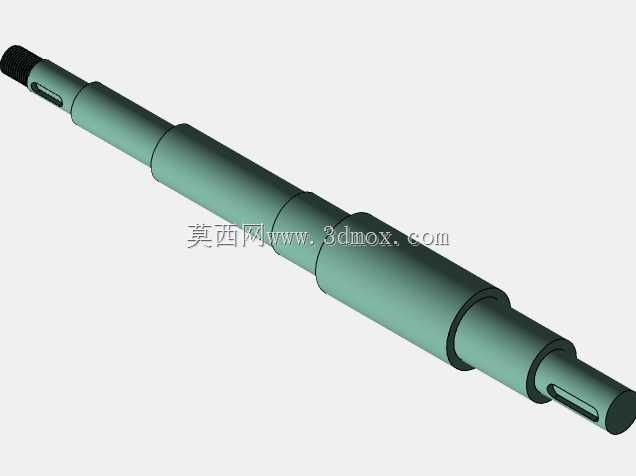

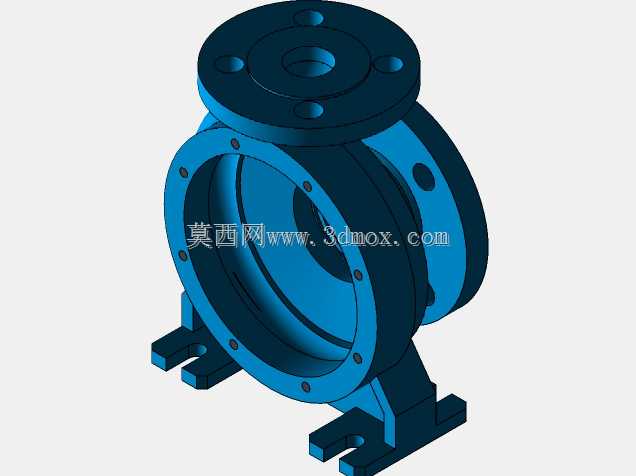

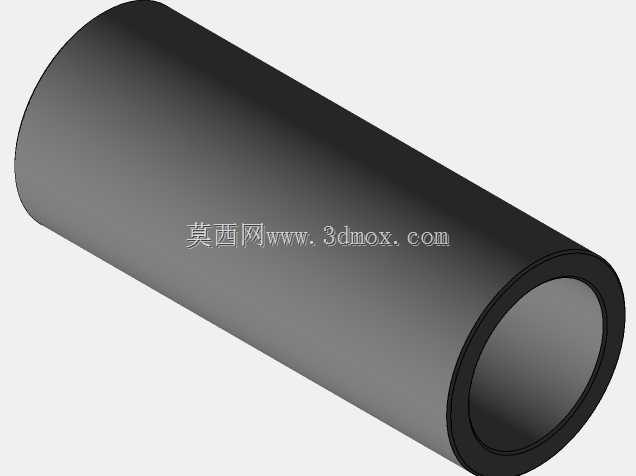

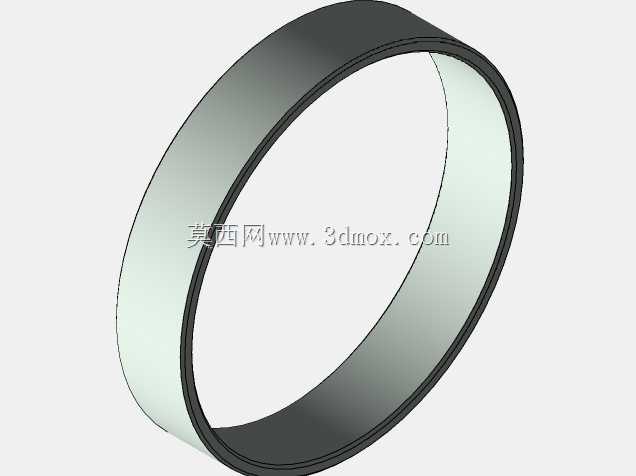

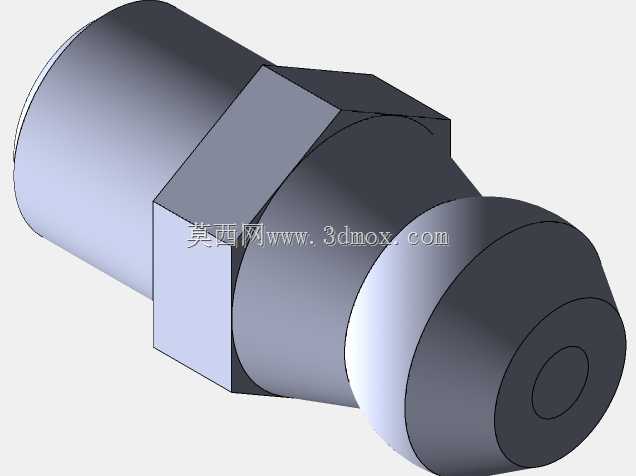

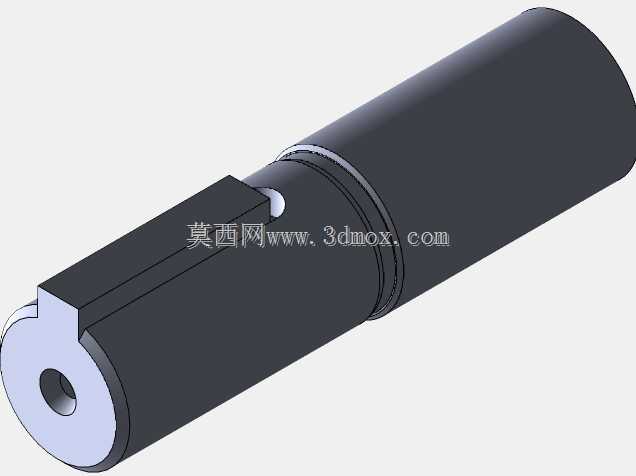

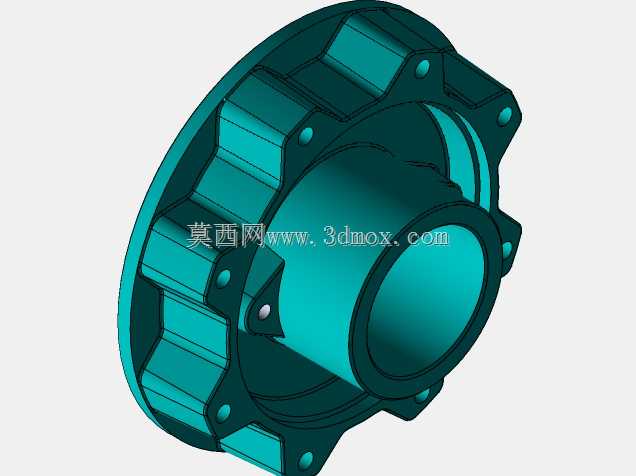

　　从功能特性来看，该泵采用卧式端吸结构，进水口沿轴向水平布置，出水口沿垂直方向向上设置，符合常规管路布设的习惯，能减少现场管路弯头的使用量，降低沿程阻力损失。过流部件的流道做了顺滑过渡设计，叶轮采用闭式结构，叶片的扭曲角度匹配常规清水类介质的流动特性，在额定工况下能减少流体脱流、涡流的产生，兼顾运行效率与汽蚀余量要求。泵轴采用阶梯轴设计，不同轴段分别对应叶轮安装位、机械密封安装位、轴承安装位、联轴器安装位，轴肩位置的定位尺寸严格对应各零件的装配公差要求，避免运行过程中出现零件窜动的问题。轴承选用深沟球轴承搭配角接触轴承的组合形式，分别承受径向载荷与残余轴向力，轴承座与泵体采用一体化铸造结构，能提升整体刚性，减少运行过程中的振动传递。

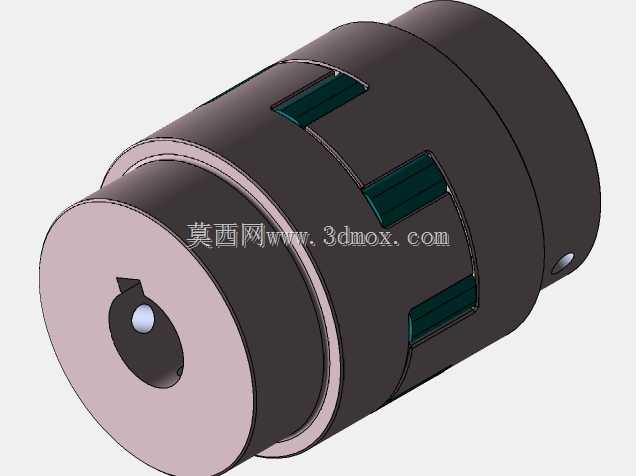

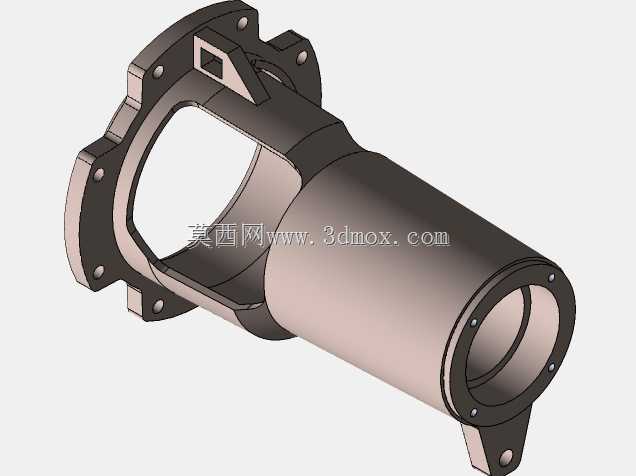

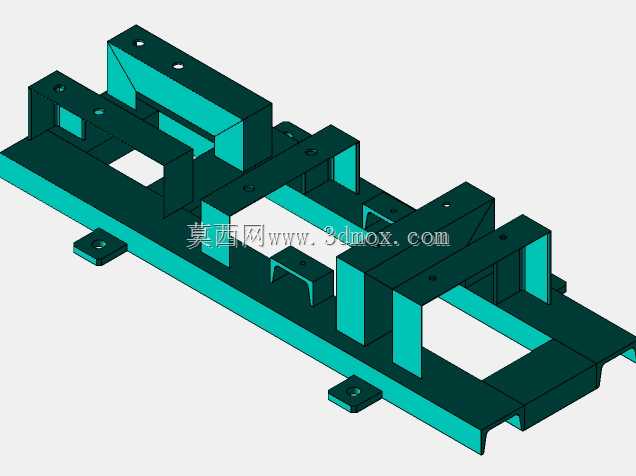

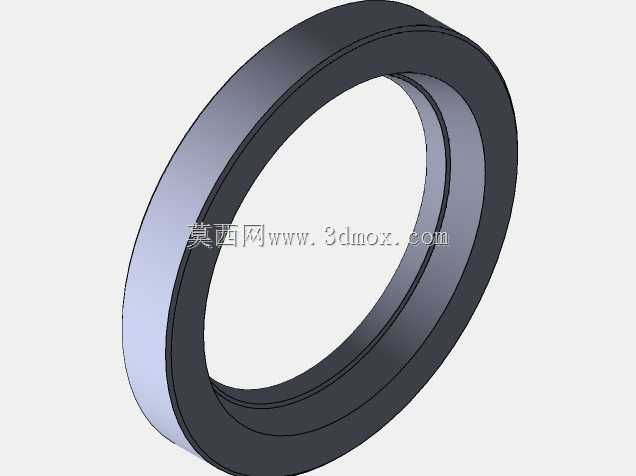

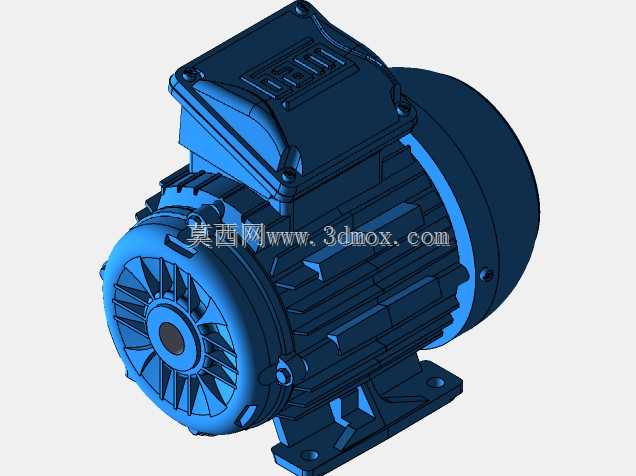

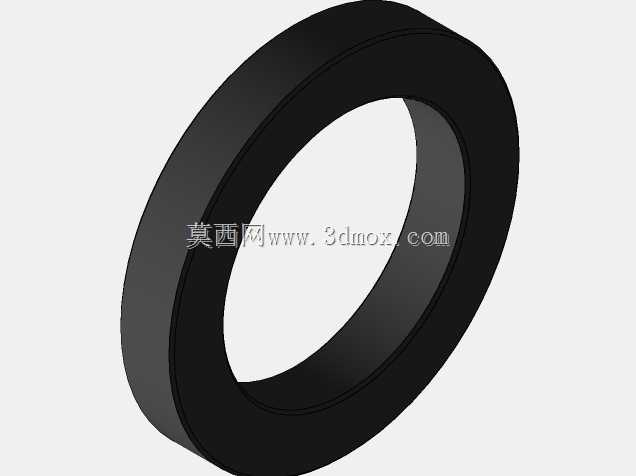

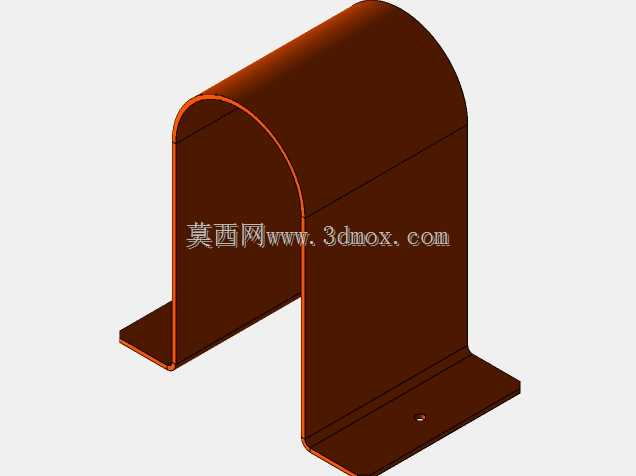

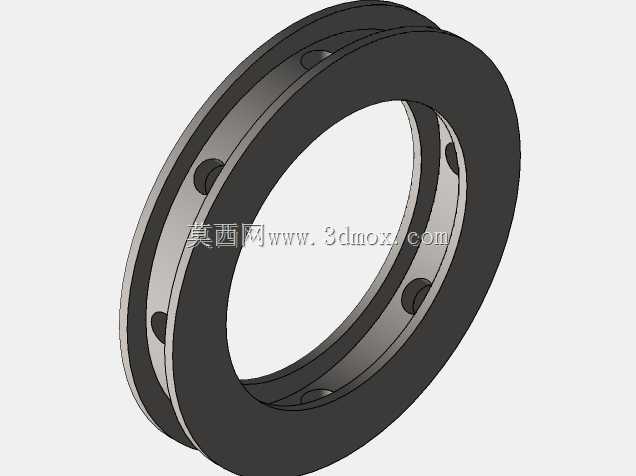

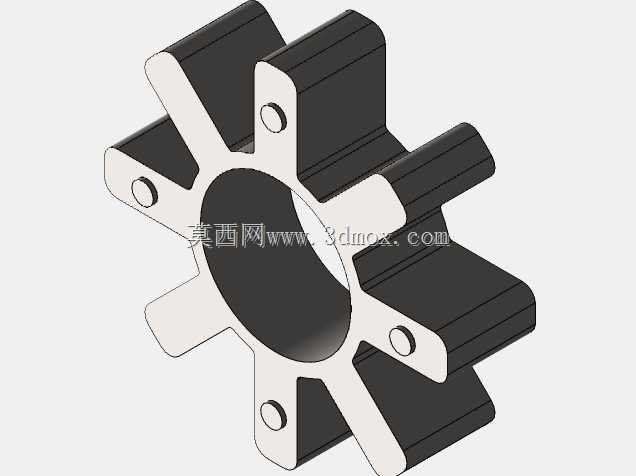

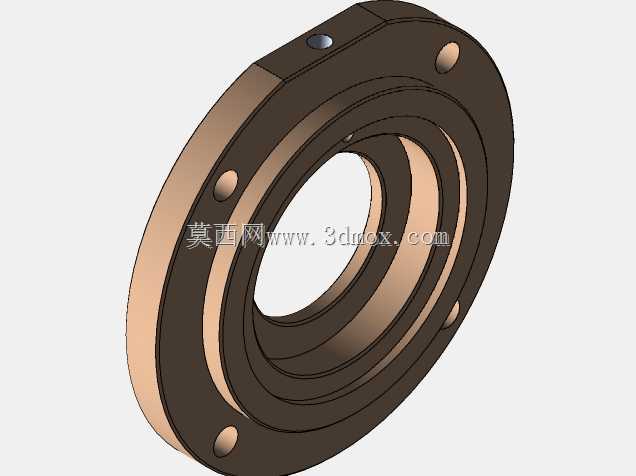

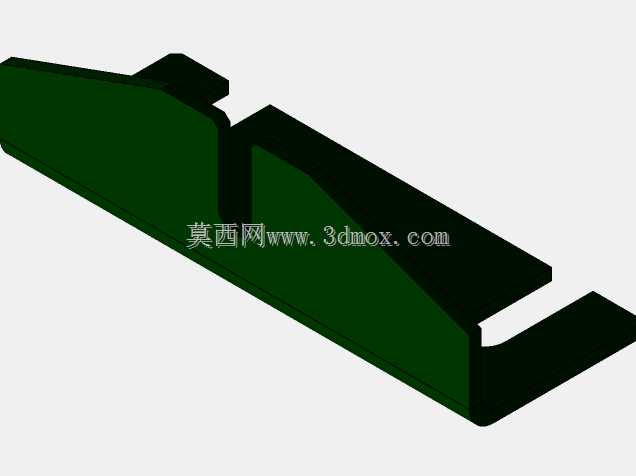

　　设计思路上，该结构优先考虑了现场运维的便捷性：泵体与轴承架之间采用止口定位加螺栓紧固的连接方式，拆卸机械密封或叶轮时，无需拆解进出水管路与电机，仅需拆开联轴器与泵体连接螺栓，即可将转子组件整体抽出，大幅缩短检修时长。机泵共用的焊接底座预留了调整顶丝孔位，现场安装时可通过顶丝调整电机与泵轴的同轴度，无需额外撬动设备，降低对中作业的难度；底座下方的安装脚预留了地脚螺栓穿孔，匹配常规混凝土基础的预埋螺栓间距，安装时可直接对应基础点位布设。密封结构采用内置式单端面机械密封，密封腔的流道设计兼顾冲洗与冷却，能带走密封面摩擦产生的热量，延长密封件的使用寿命，针对常温清水工况无需额外配置外接冲洗管路，简化了外围配套管路的设计。

　　从安装边界尺寸来看，该泵的整体长度覆盖电机非驱动端到泵体进水口法兰端面，宽度覆盖底座两侧安装脚的外边缘，高度覆盖底座底面到出水口法兰的顶面，所有法兰的连接尺寸、螺栓孔分布均匹配对应公称通径与压力等级的行业标准，现场替换同参数旧泵时无需改动原有管路接口。底座的地脚螺栓孔采用长圆孔设计，允许安装时存在小范围的位置偏差，降低基础施工的精度要求。转子组件的动平衡校正面设置在叶轮与联轴器端，建模时已预留平衡块的安装位置，实际生产时可直接对应做动平衡校验，减少高速运行时的振动值。需要注意的是，该结构的入口直管段要求至少为3倍管径长度，建模时已在入口法兰处预留了直管段的安装空间提示，避免现场安装时因直管段不足导致流场紊乱，影响泵的运行效率与使用寿命。
