CA6140机床涡轮机叶轮泵结构设计

　　在普通卧式车床的冷却循环、润滑供油系统中，这类适配CA6140机型的涡轮式叶轮泵是核心流体输送部件，负责将机床油池内的切削液、润滑油加压输送到主轴箱、导轨面、切削工位，保障机床运行过程中运动副的润滑冷却，以及切削区域的冲屑降温，避免刀具过热磨损、导轨干磨拉伤，是机床稳定运行不可或缺的配套功能部件。

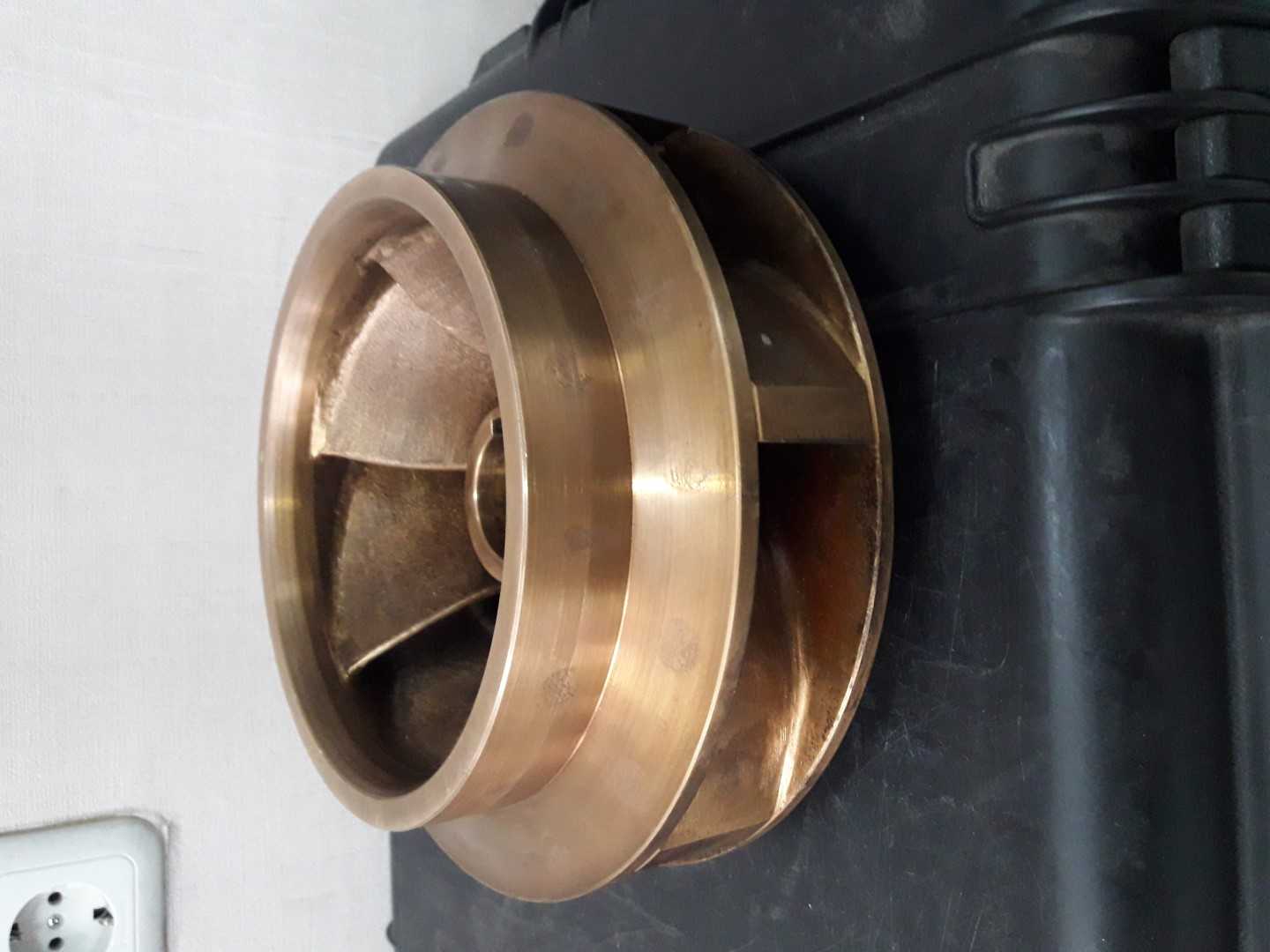

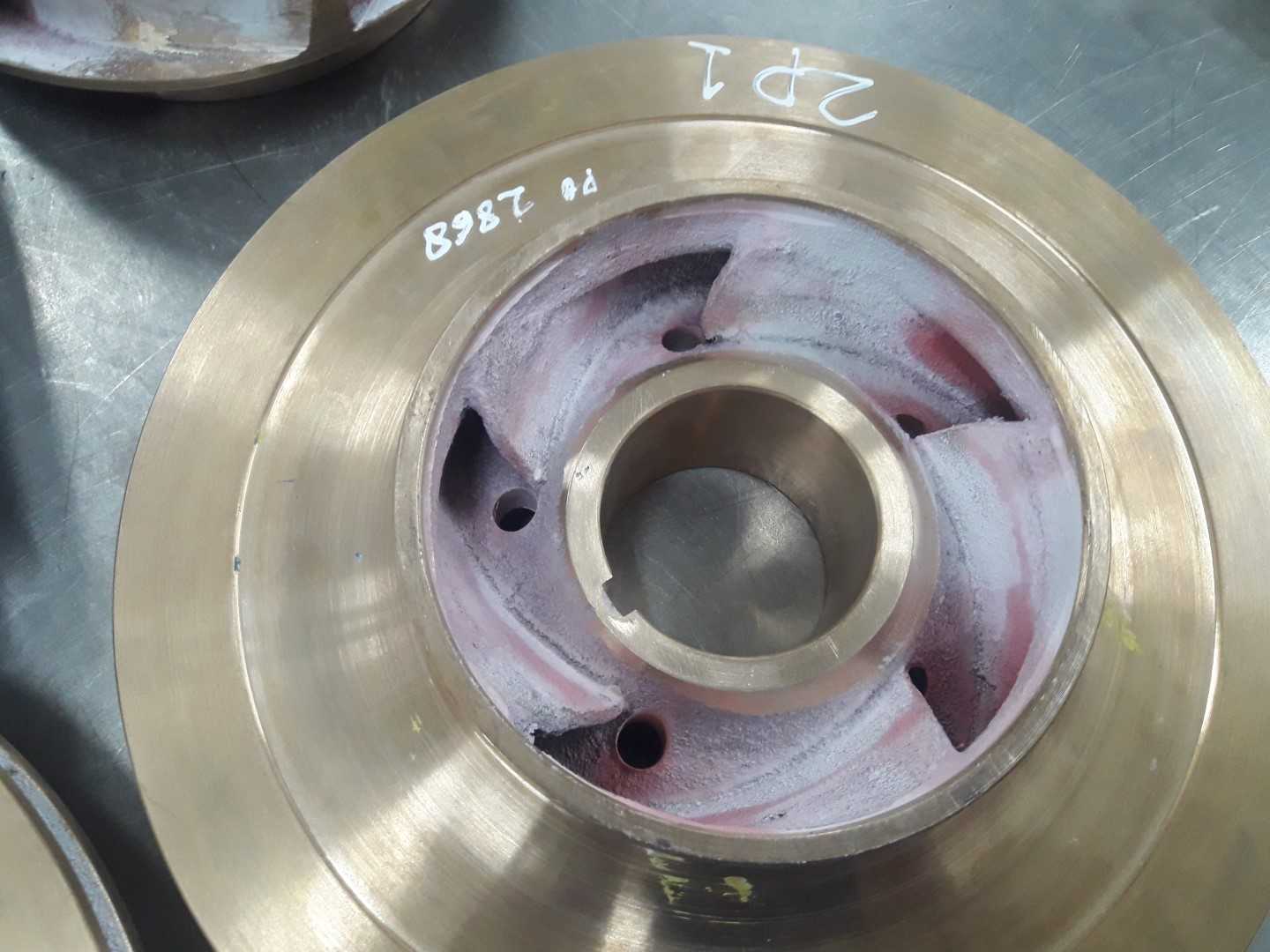

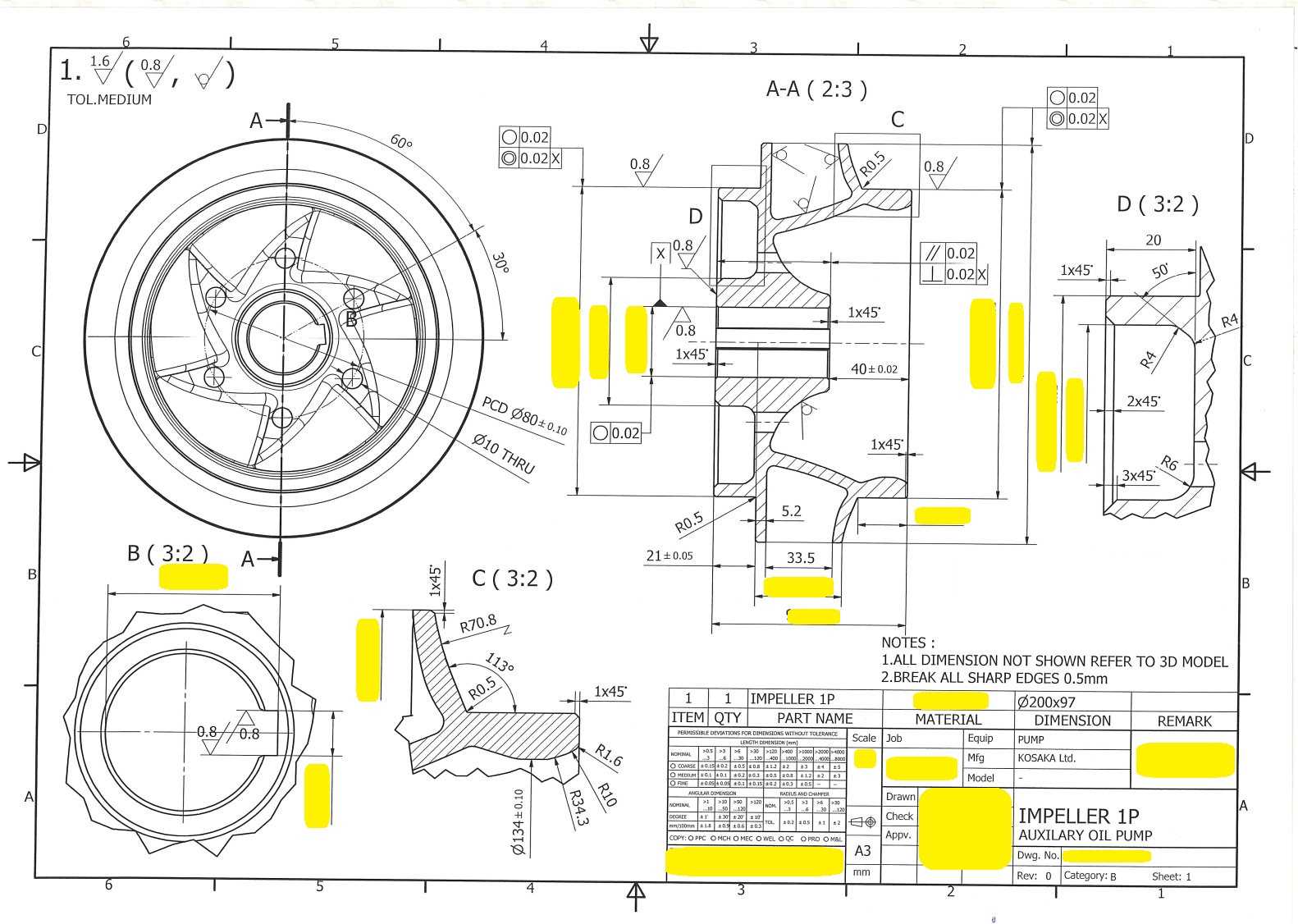

　　从结构设计逻辑来看，该叶轮泵采用涡轮式径流叶轮结构，叶轮外缘设置带倾角的弧形叶片，叶片型线经过流体力学优化，能够在较低转速下实现稳定的流体增压，同时兼顾小体积下的流量输出，适配机床内部紧凑的安装空间。图纸中明确标注了各截面的剖视结构，包括叶轮轮毂的安装孔位、叶片的厚度过渡、泵腔配合的密封止口，其中轮毂位置设置的通孔用于与泵轴穿装固定，孔位的同轴度公差控制在0.02mm级别，避免高速运转时出现动不平衡量，引发泵体振动、轴封磨损过快的问题。

　　安装边界方面，该叶轮泵的配合尺寸完全匹配CA6140车床原有泵位的安装接口，叶轮外径、轮毂轴向定位尺寸、与泵腔的配合间隙都经过公差校核，其中叶轮与泵壳的径向间隙控制在0.1-0.15mm区间，间隙过大会导致容积效率下降、输出压力不足，间隙过小则容易在热胀状态下出现叶轮擦碰泵壳的故障。图纸中对各锐边都标注了0.5mm的倒钝要求，避免加工残留的毛刺在运转过程中脱落进入流体回路，堵塞润滑管路或者划伤轴封表面。

　　从实际工况适配角度，该叶轮泵的过流表面粗糙度要求控制在Ra1.6级别，降低流体沿程阻力，同时减少杂质附着的可能；叶片根部设置了R角过渡，避免应力集中，在长期带载运转过程中降低叶片断裂的风险。图纸中标注的形位公差还包括叶轮端面的跳动要求，保障叶轮运转时的轴向间隙均匀，不会出现偏磨。在材料选择上，这类机床配套叶轮泵通常采用铸铝或者耐磨工程塑料制作，兼顾轻量化与耐磨性能，能够适应切削液、润滑油的长期腐蚀环境，同时降低运转时的转动惯量，减少泵轴启动时的负载冲击。

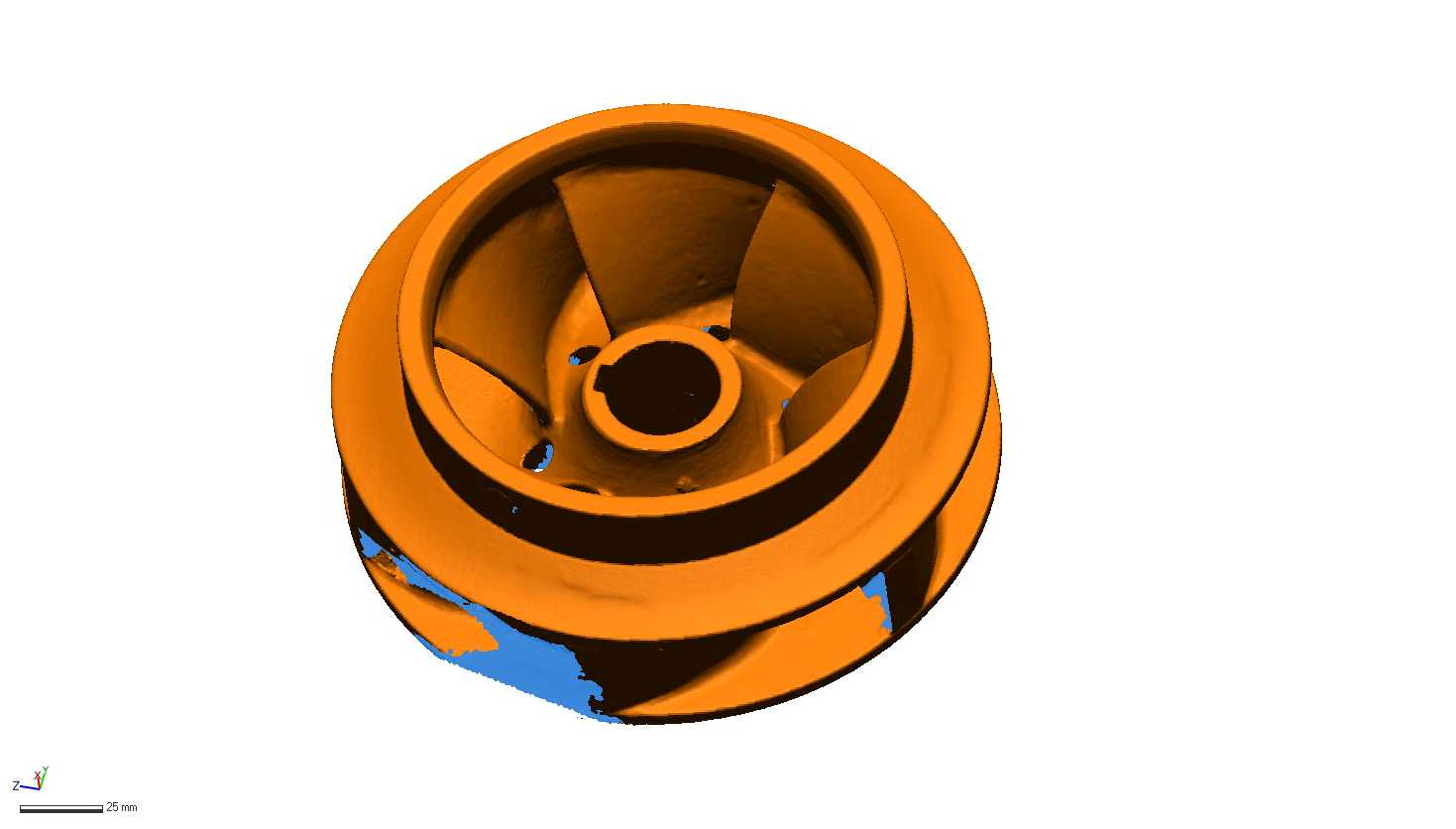

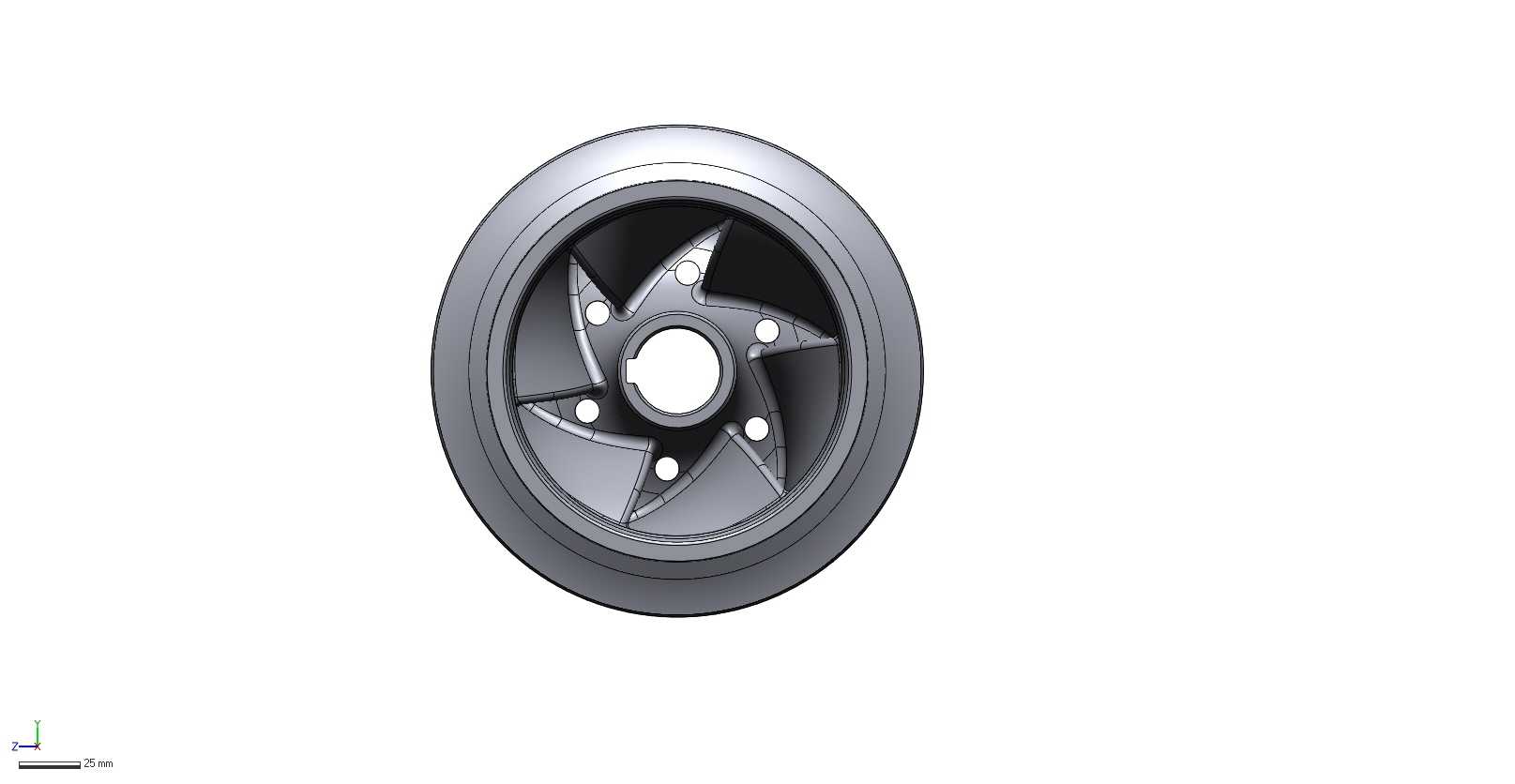

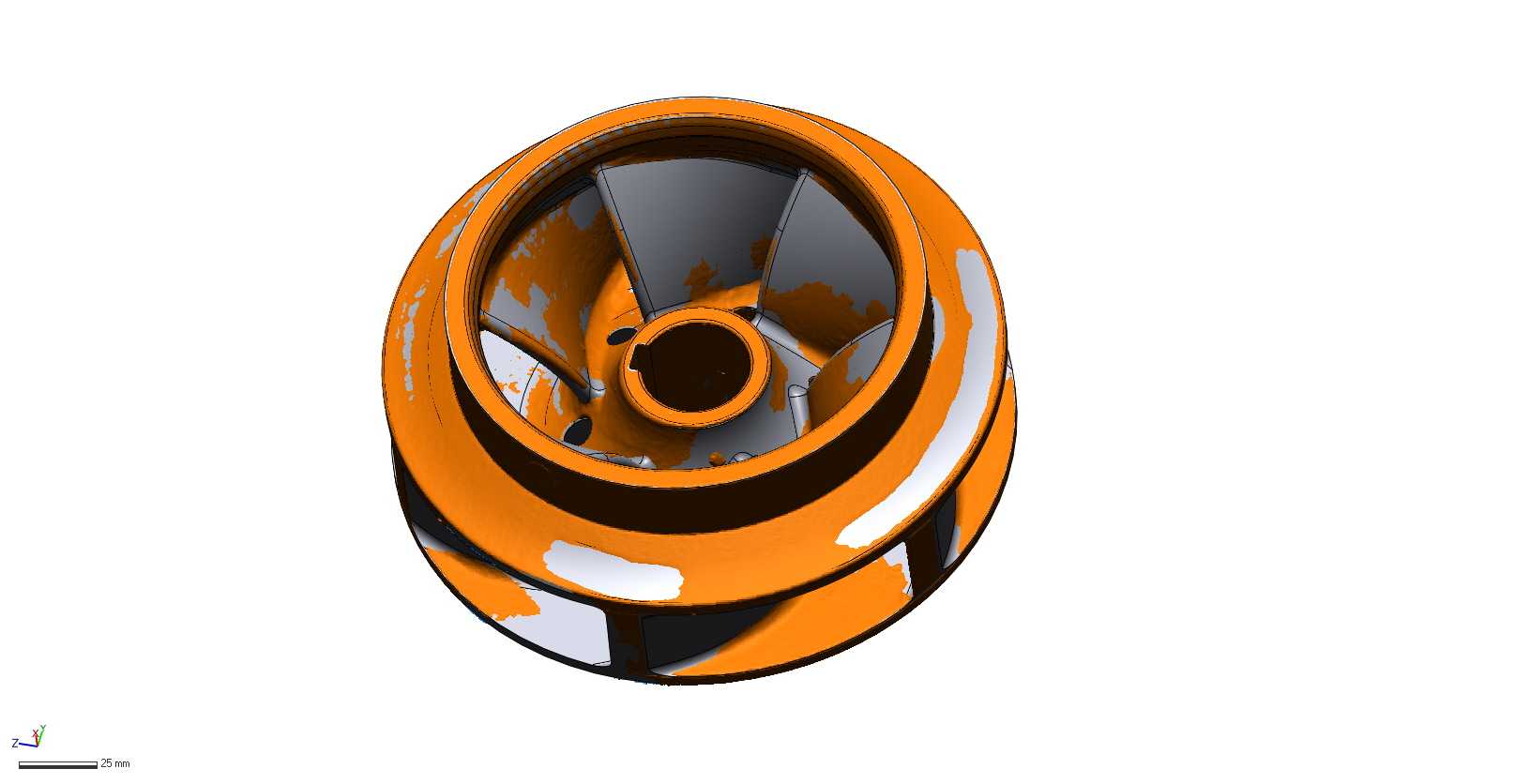

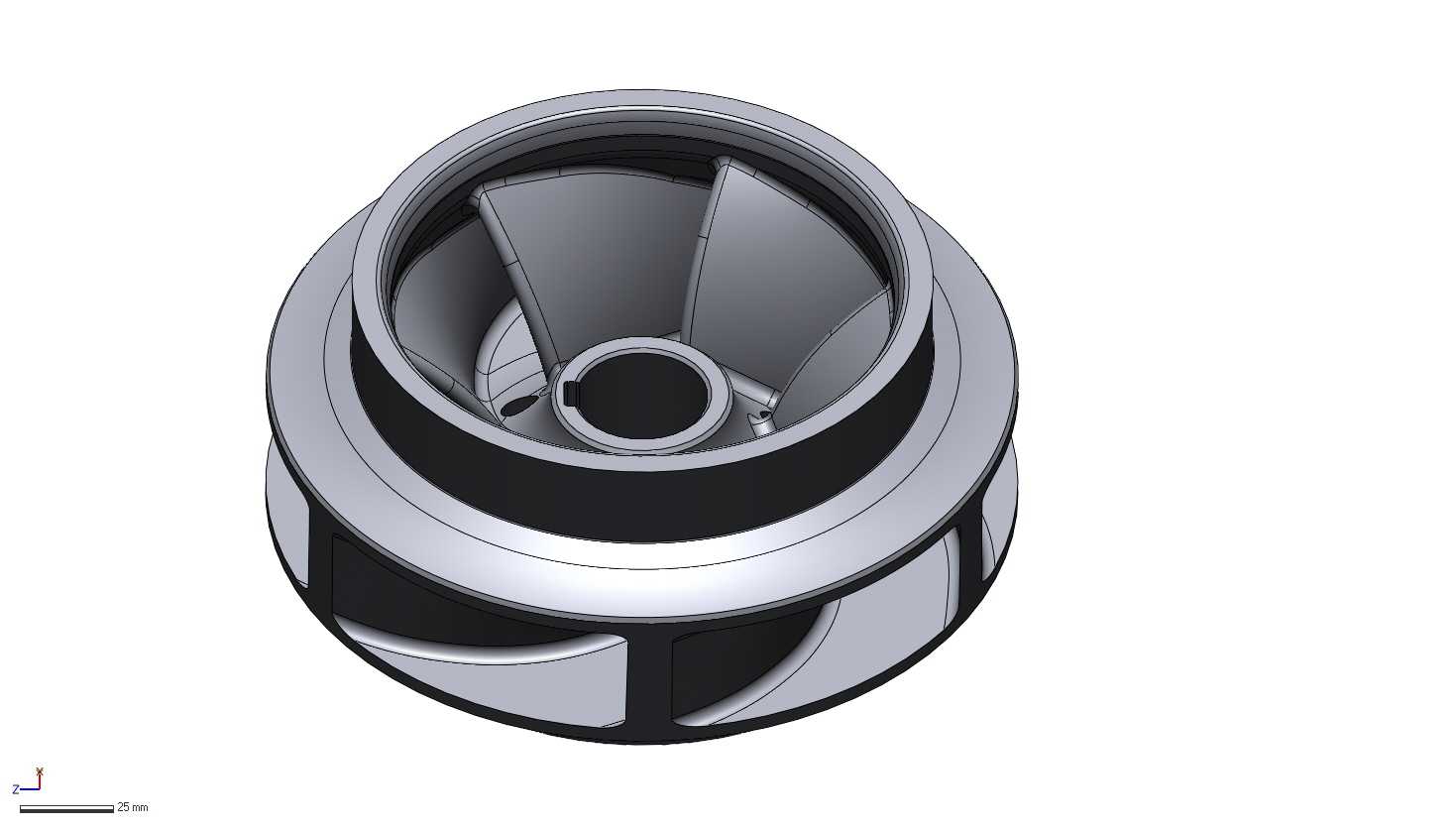

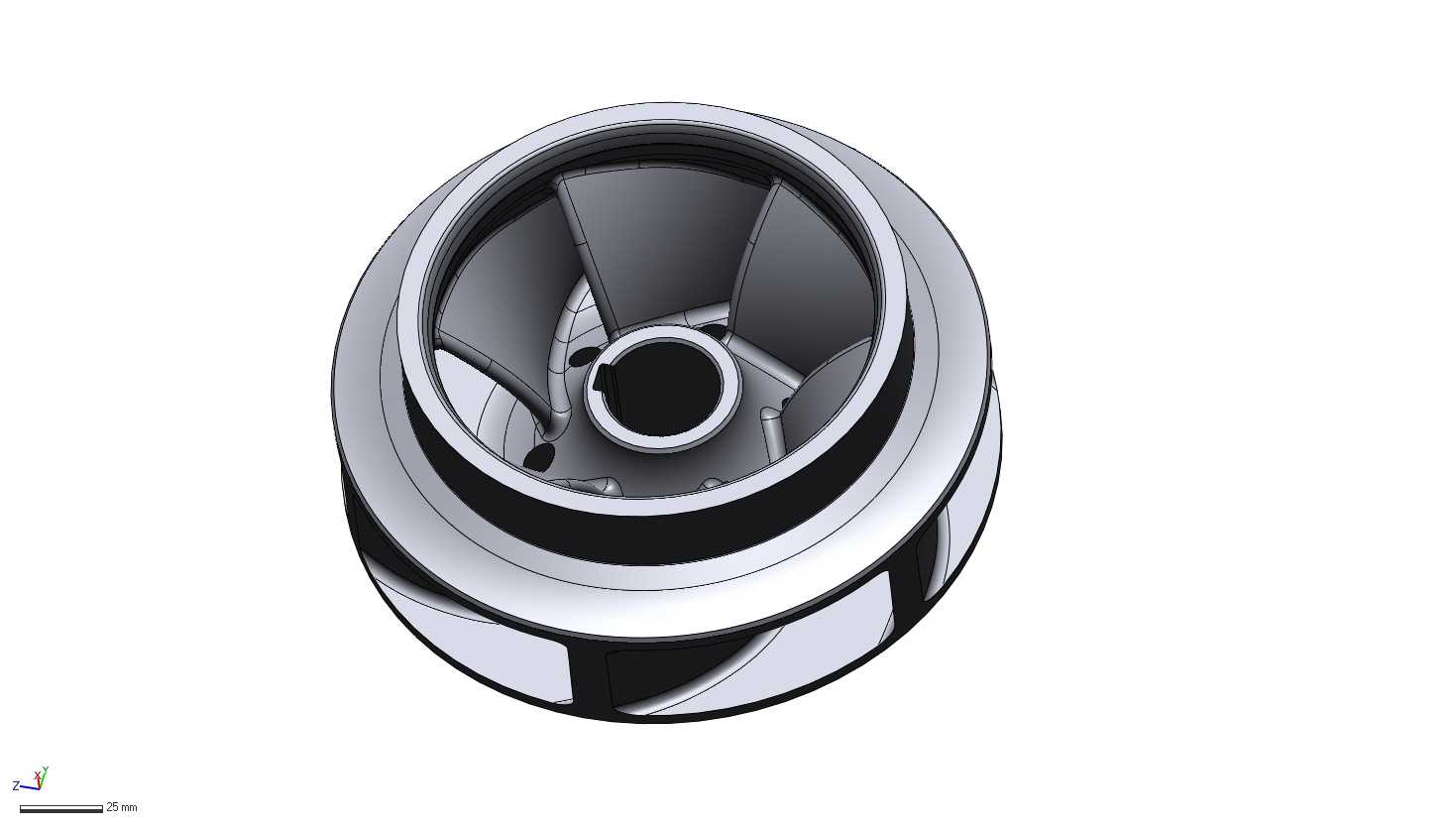

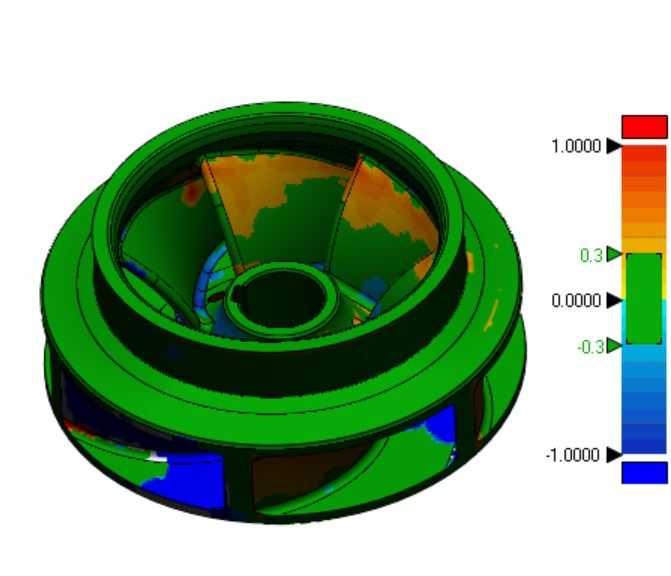

　　在建模还原过程中，需要重点关注叶片型面的曲率连续性，以及各剖视截面的尺寸对应关系，尤其是A-A、C-C等剖视位置的壁厚变化，既要保证结构强度，也要避免壁厚不均导致的铸造缺陷。安装定位面的平面度公差需要严格按照图纸要求控制，保障泵体安装后与驱动轴的同轴度，避免轴封偏磨导致的泄漏问题。这类叶轮泵的输出特性偏向中低压力、稳定流量，完全适配普通车床的润滑与冷却需求，不会出现流量脉动过大导致的管路振动，也能在机床连续长时间运转时保持稳定的压力输出，保障主轴箱内齿轮、轴承的润滑充分，切削区域的冷却到位，间接提升加工零件的表面质量与刀具使用寿命。

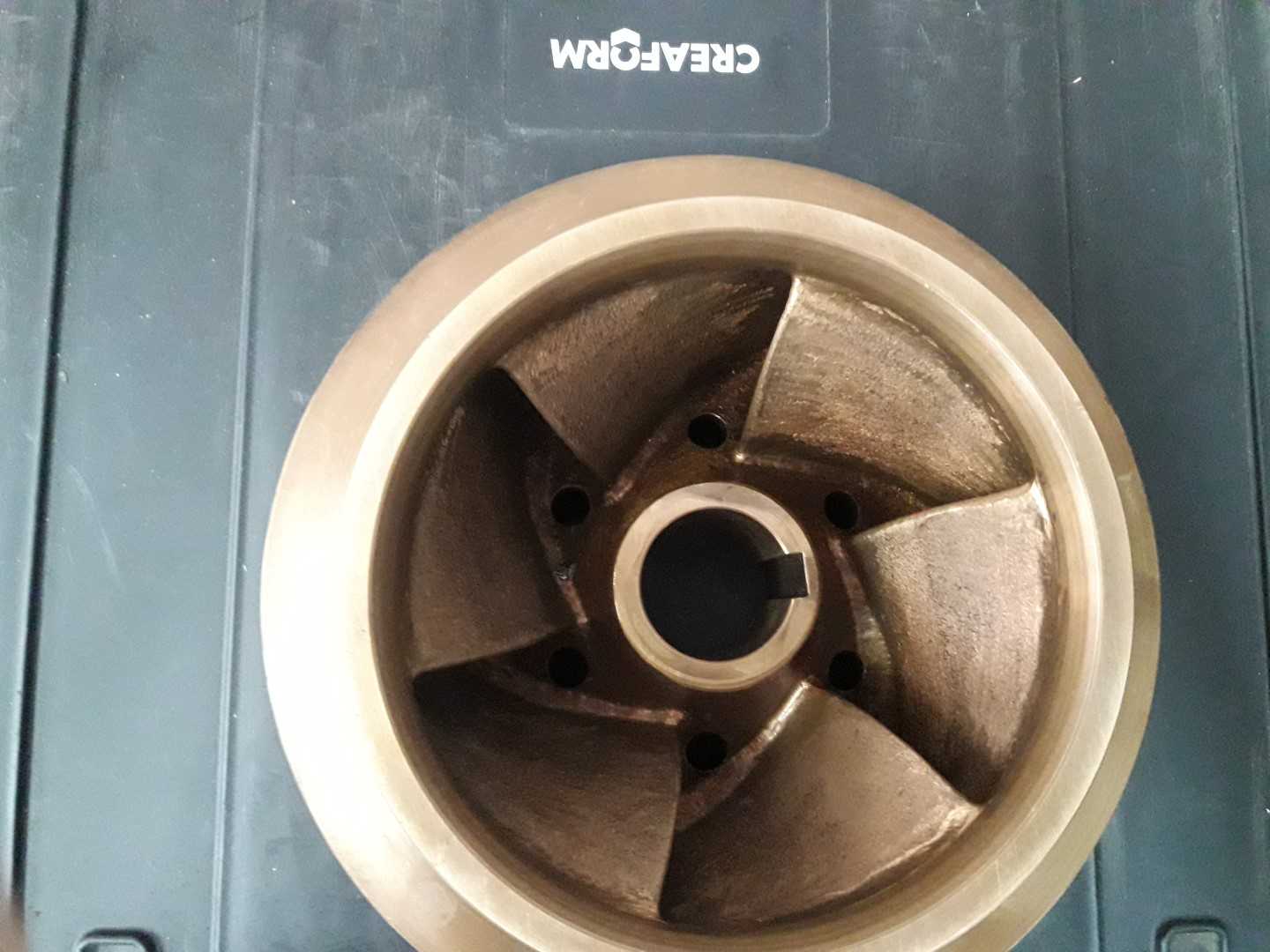

　　在结构细节上，叶轮背部设置的平衡凸台用于校正叶轮的静平衡，降低运转时的振动噪声，图纸中对该位置的尺寸标注也明确了加工余量要求，方便后续做动平衡校正时的材料去除。泵轴配合的孔位设置了键槽结构，传递扭矩时避免叶轮与轴之间出现相对滑动，键槽的对称度公差也做了明确要求，保障装配时键连接的配合精度，不会出现偏载导致的键槽挤压变形。整体结构没有冗余设计，所有尺寸都围绕CA6140机床的原有安装空间做适配，不需要对机床原有结构做改动即可直接替换安装，维护更换时的操作门槛较低，适合车间日常设备维保的快速替换需求。
