CA6140车床配套齿轮及弹簧类传动零件

　　在普通卧式车床的进给传动与主轴箱传动链路中，这类配套的齿轮与螺旋弹簧零件，是保障设备传动精度、动作复位可靠性的核心基础部件。先从实际应用场景来看，CA6140作为通用型卧式车床，承担着轴类、盘类零件的车削加工任务，主轴箱内的滑移齿轮负责不同转速档位的切换，进给机构的齿轮负责将主轴的旋转运动传递至溜板箱实现进给动作，而螺旋弹簧则多用于拨叉复位、离合器压紧、过载保护机构的预紧环节，每一个零件的参数偏差都会直接影响加工件的表面粗糙度、尺寸精度，甚至引发档位卡滞、进给窜动等故障。

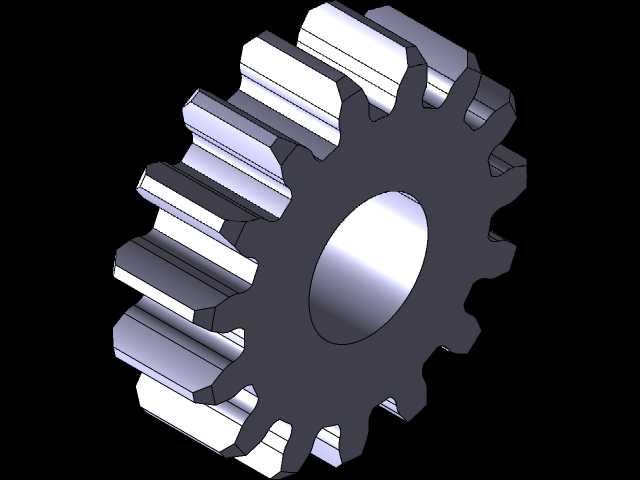

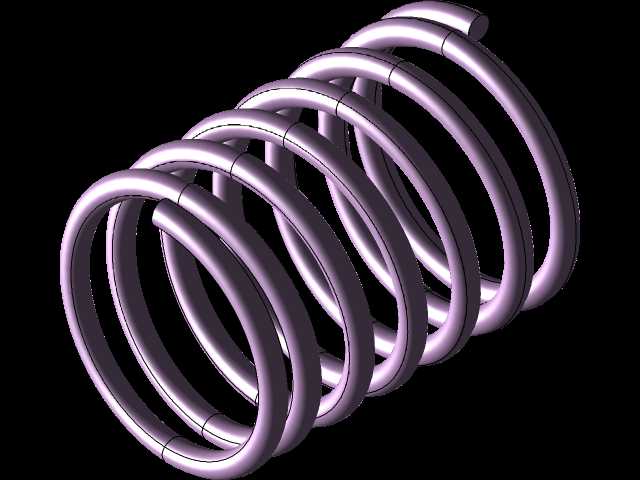

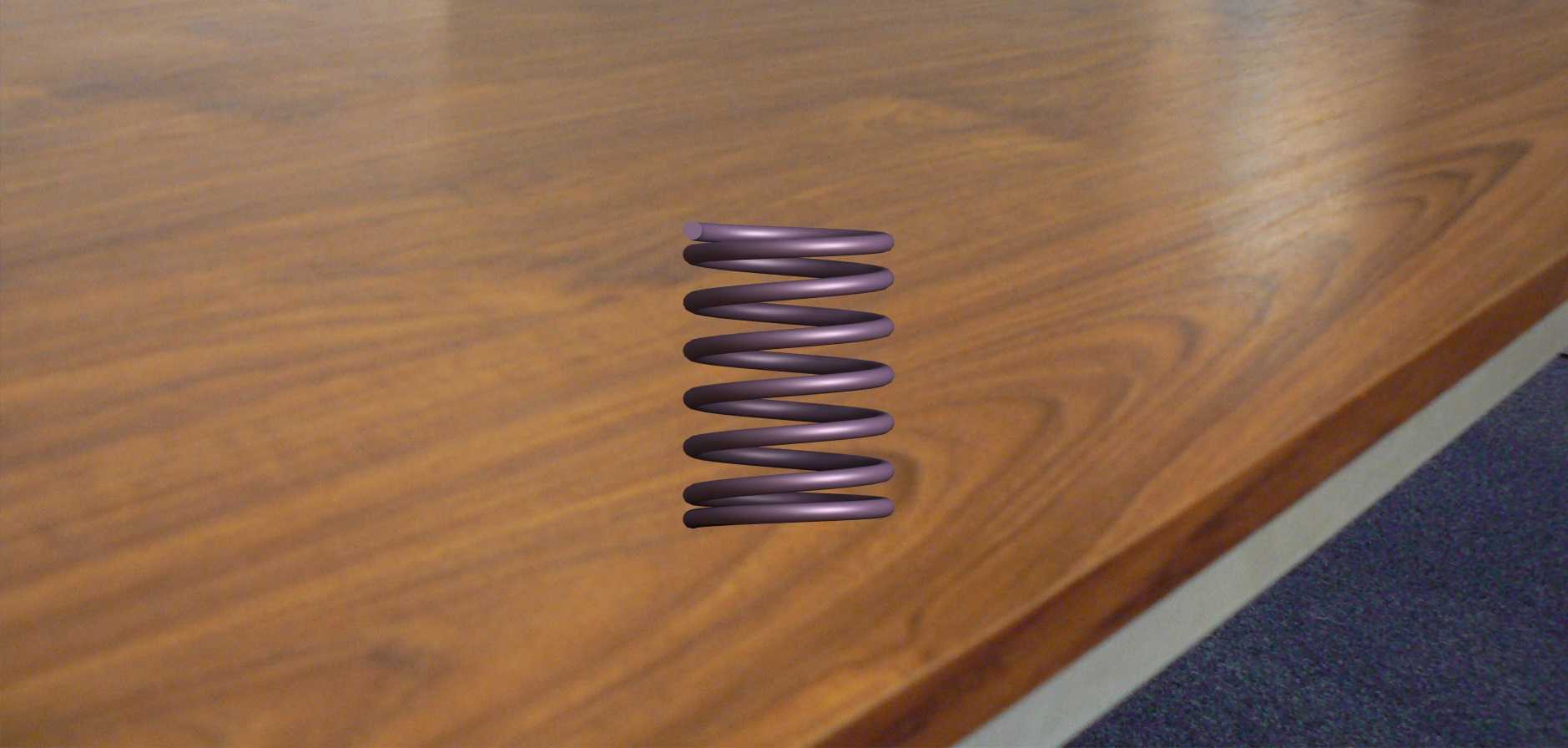

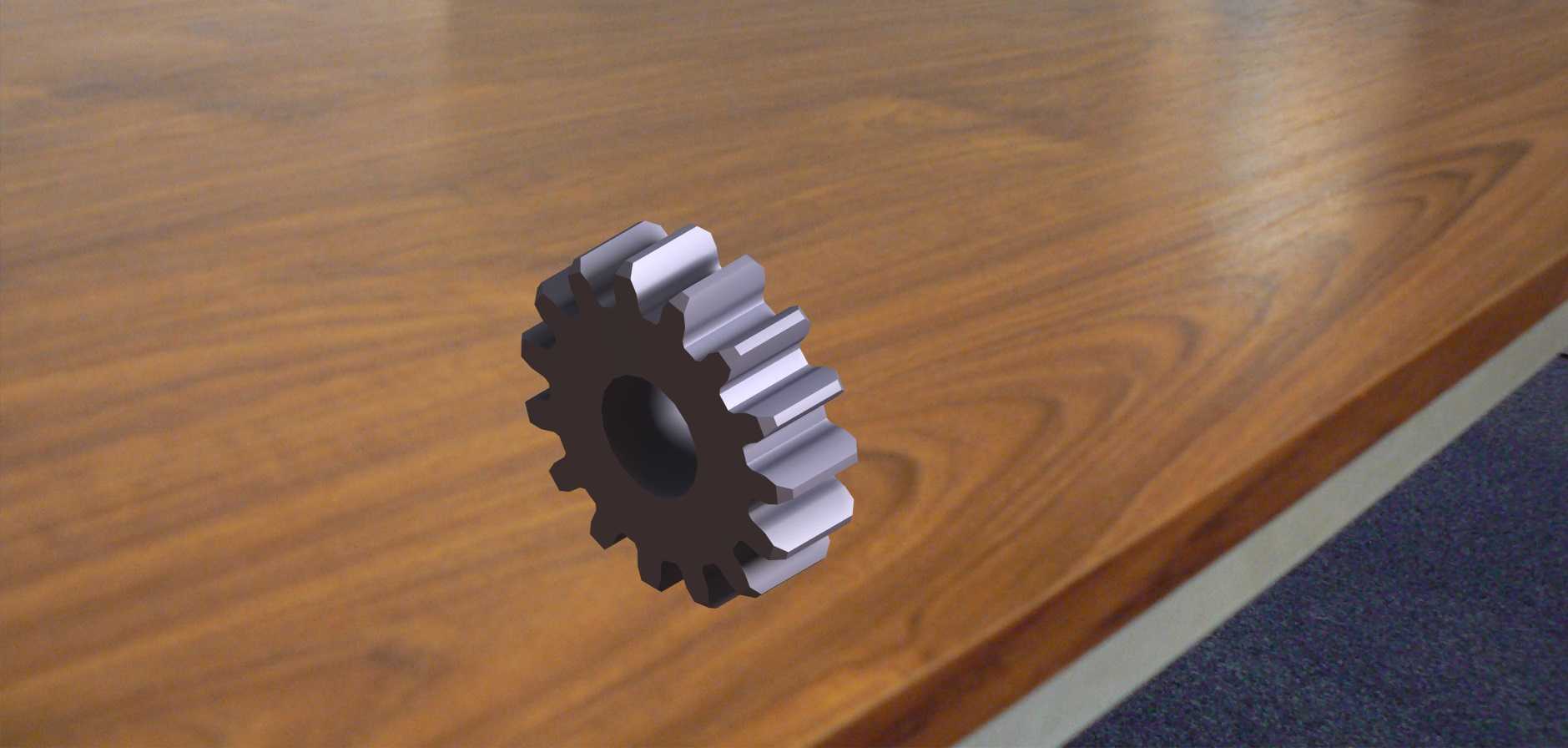

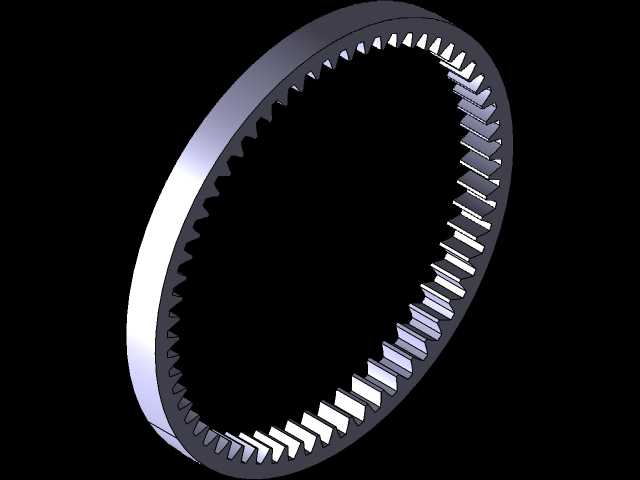

　　从零件的功能特性拆解，本次涉及的直齿圆柱齿轮，齿部采用渐开线齿形设计，齿向误差控制在普通车床传动级的允许范围内，内孔为光孔配合平键连接的结构，可直接装配在对应直径的传动轴上，齿面的结构设计满足中低速、中等载荷下的连续传动需求，日常车削45号钢、铸铁类常规工件时，齿面接触强度足够支撑长期运转，不会出现过早的点蚀、磨损问题。配套的螺旋弹簧为圆柱螺旋压缩弹簧，两端并紧磨平，可直接装入对应的弹簧安装孔内，为拨叉、定位钢珠提供稳定的预紧力，避免车床在切削振动工况下出现档位脱开、定位失效的问题。

　　设计思路上，这类零件完全遵循CA6140车床的原厂装配尺寸链进行还原建模，齿轮的齿顶圆、齿根圆、分度圆参数，内孔直径、键槽宽度深度，都严格匹配原厂传动轴的安装尺寸，不需要二次修配即可直接用于设备维修替换；螺旋弹簧的中径、线径、有效圈数、自由高度，也完全对应原厂安装腔的空间边界，安装后预压量符合设计要求，既不会因为预紧力过大导致拨叉动作卡滞，也不会因为预紧力不足导致定位失效。

　　从安装边界来看，齿轮的轴向定位依靠轴用挡圈与轴肩实现，建模时已经预留了挡圈槽的对应安装位置，齿轮的齿顶圆与箱体内壁的安全间隙符合机床设计规范，运转过程中不会出现齿顶碰擦箱壁的问题；弹簧的外径比安装孔内径小0.5-1mm，自由状态下长度比安装腔深度长15%-20%，装入后即可达到设计要求的预紧力，不需要额外调整垫片厚度。在实际维修场景中，这类零件的三维模型可直接用于测绘比对、加工出图，不需要重新测绘磨损的旧件，能大幅缩短车床故障停机的维修周期，对于中小机械加工车间的设备维保人员、机床配件生产厂家的设计人员来说，这类精准还原的零件模型可以直接作为加工、装配的参考依据，避免自行测绘产生的尺寸误差导致配件无法装配、使用中过早失效的问题。另外在机床传动系统的教学演示场景中，这类零件模型也可以用于装配仿真，直观展示齿轮啮合传动、弹簧预紧复位的动作原理，帮助机床操作、维修的初学者快速理解CA6140车床内部传动结构的组成逻辑。
