龙门式石材侧边铣磨加工设备结构

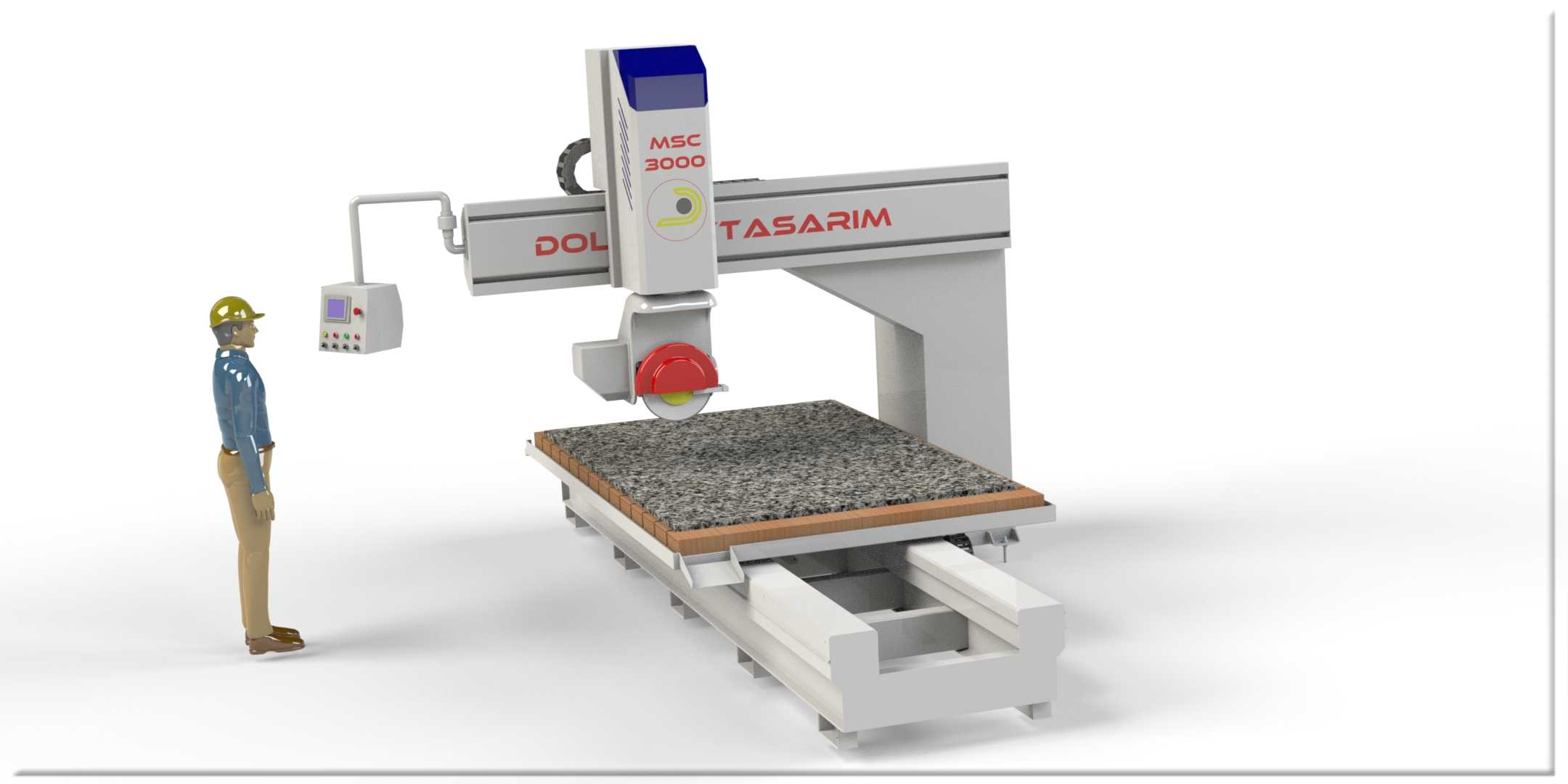

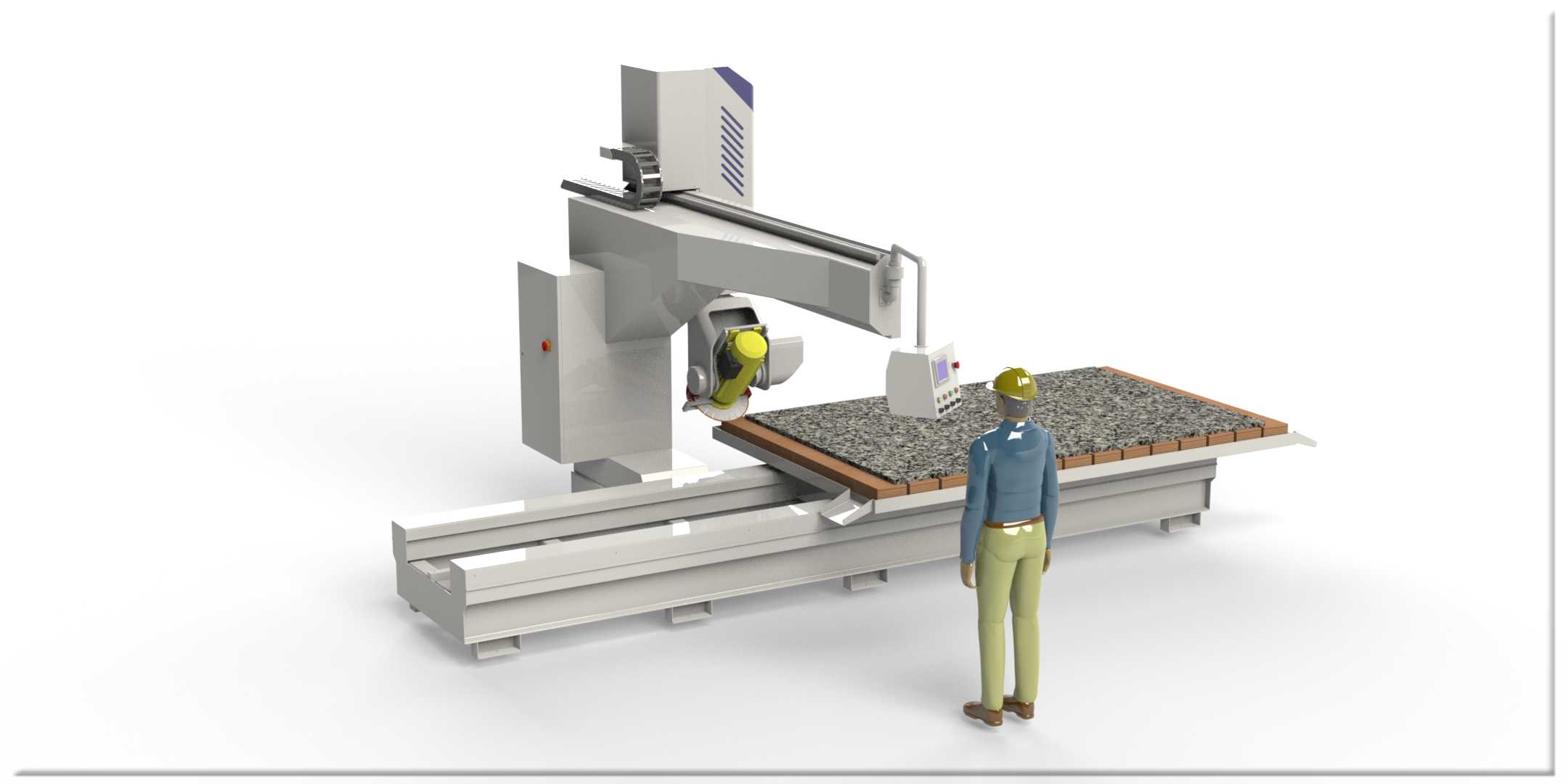

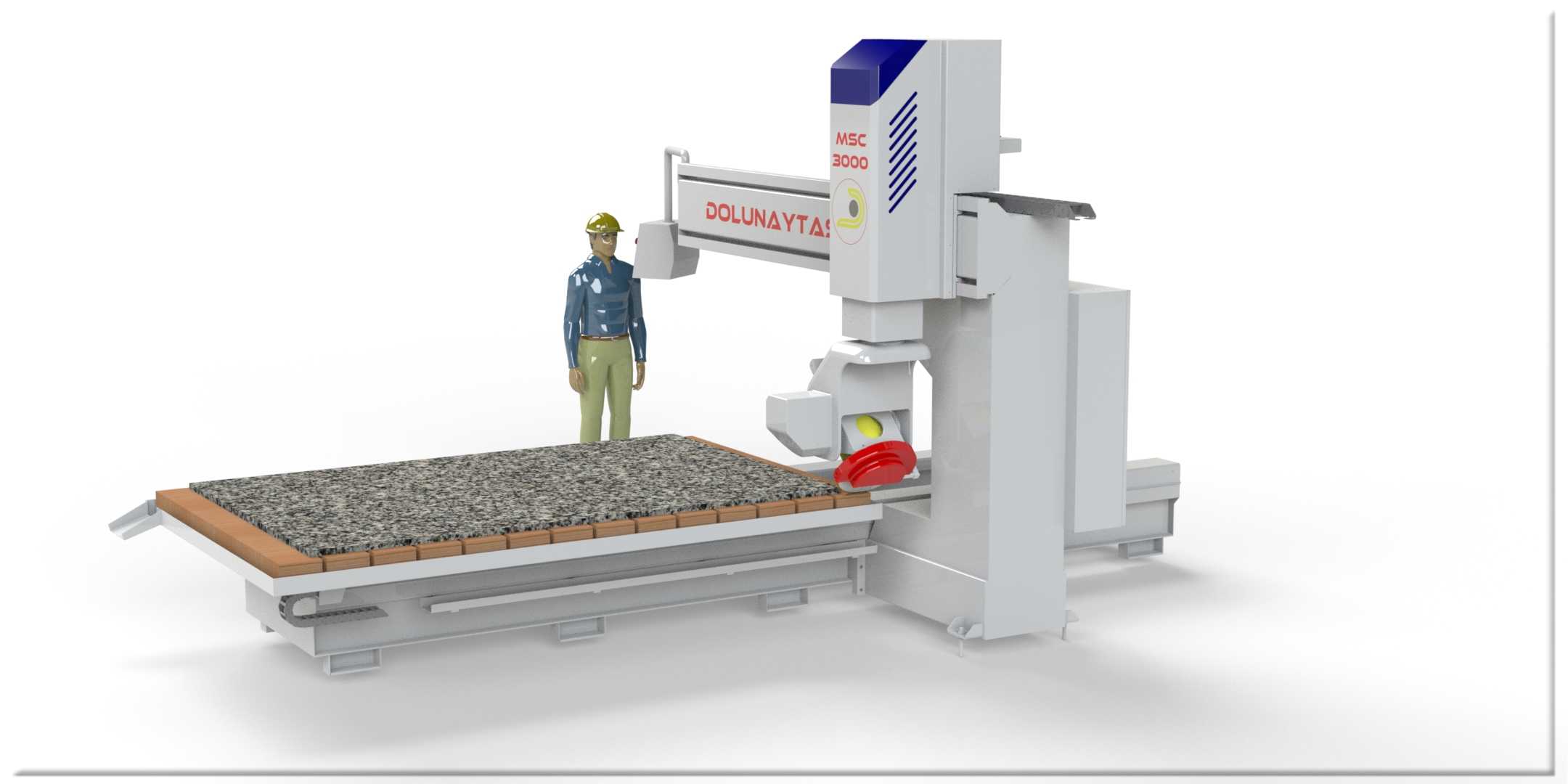

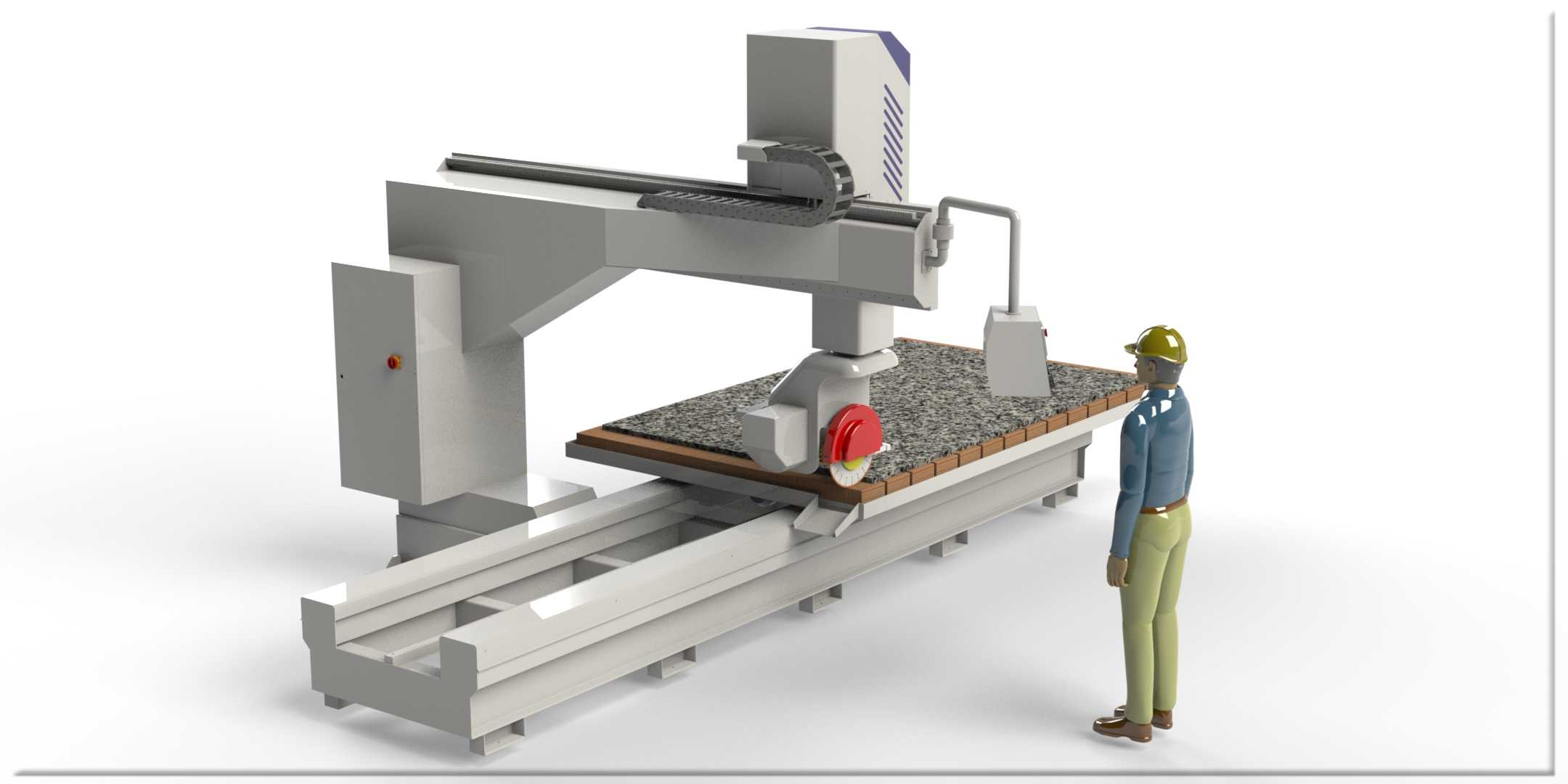

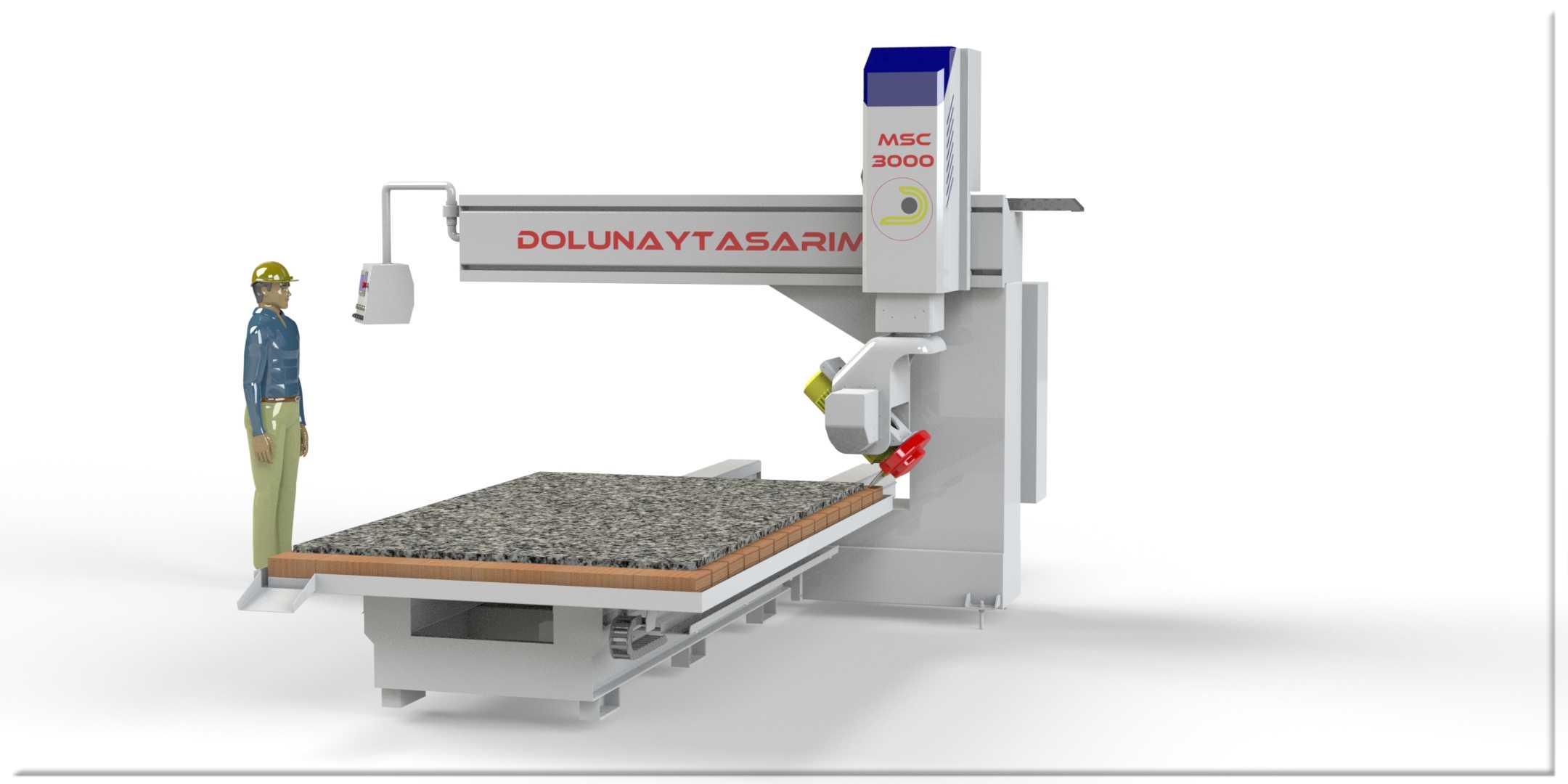

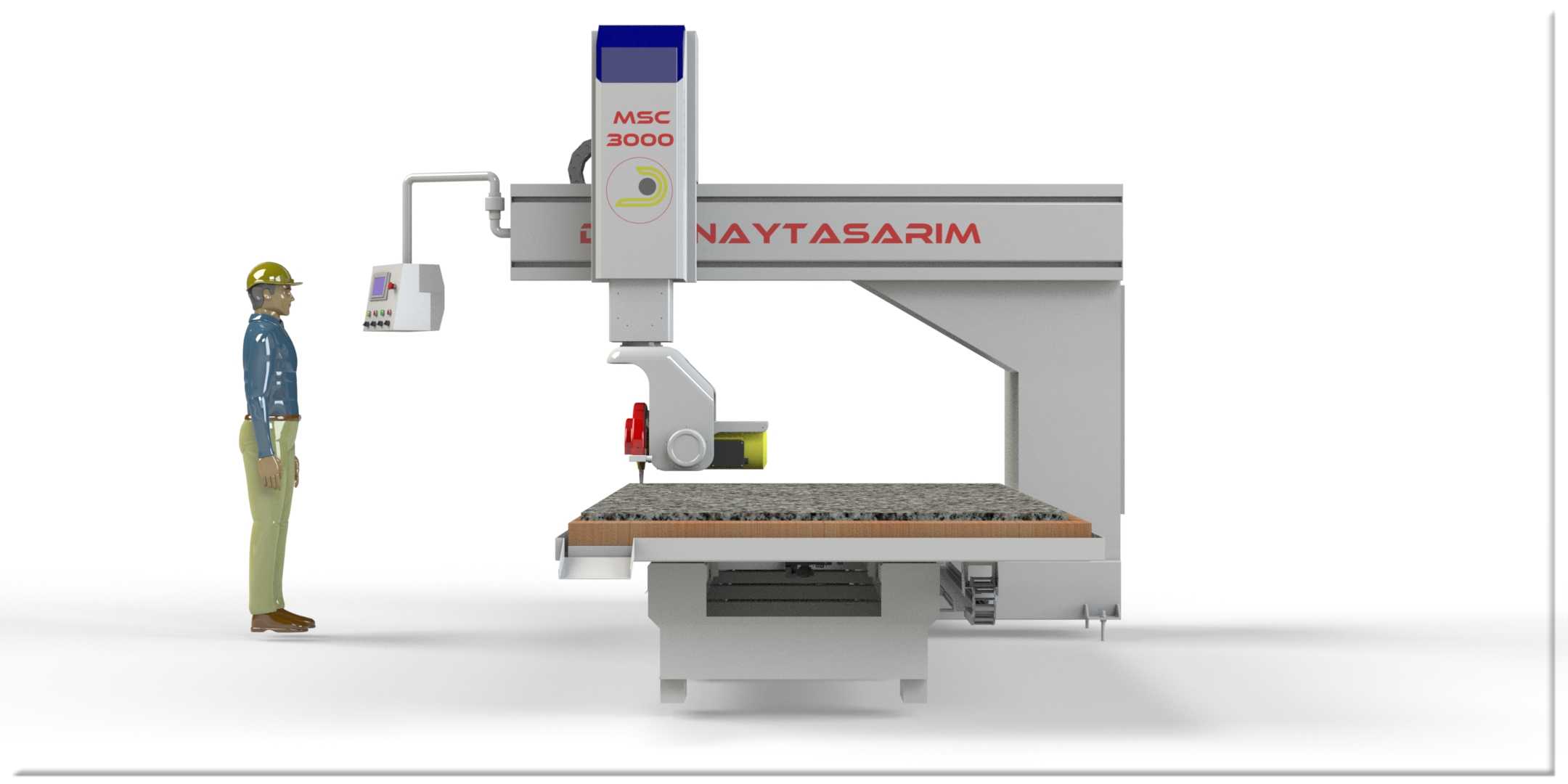

　　这款设备的整体结构采用龙门跨式布局，主要面向建筑装饰石材加工场景，针对大理石、花岗岩等硬质饰面板材的侧边定厚、铣型、磨抛工序设计，可适配台面板、墙面板、规格板的侧边精加工需求，在石材深加工车间、定制石材加工厂的板材精加工工段承担核心加工作业。从结构设计逻辑来看，设备采用固定床身搭配移动横梁的架构，床身采用整体箱型焊接结构，内部布置多道纵横加强筋，有效抵消大尺寸石材加工时的切削振动，保证加工面的平面度与线型一致性；床身上部铺设两条重载直线导轨，配合滚珠丝杠传动副驱动龙门横梁做纵向进给，导轨外侧配备不锈钢伸缩防护罩，阻隔石材加工产生的石粉、冷却液侵入传动部件，延长核心传动件的维护周期。横梁部分同样采用箱型截面设计，

　　搭载可横向移动的加工主轴滑座，滑座上集成垂直进给的磨头主轴单元，主轴可根据加工工序需求更换不同刀具：粗加工阶段可装配金刚石铣刀完成侧边余量去除与基准面修平，半精加工阶段可装配成型铣刀完成石材侧边的线型加工，比如常见的鸭嘴边、圆边、斜边等装饰线型，精加工阶段可依次更换不同目数的磨轮、抛光轮完成侧边的粗磨、精磨、抛光工序，一次装夹即可完成侧边全部加工流程，避免多次装夹带来的定位误差，大幅提升石材侧边加工的效率与成品一致性。设备的工作台采用整体铸铁平台结构，台面加工有密集的T型槽，可搭配快速压紧夹具固定不同尺寸的石材板材，工作台边缘设置环形冷却液收集槽，加工过程中采用水冷方式对刀具与加工面进行冷却，同时带走切削产生的石粉，

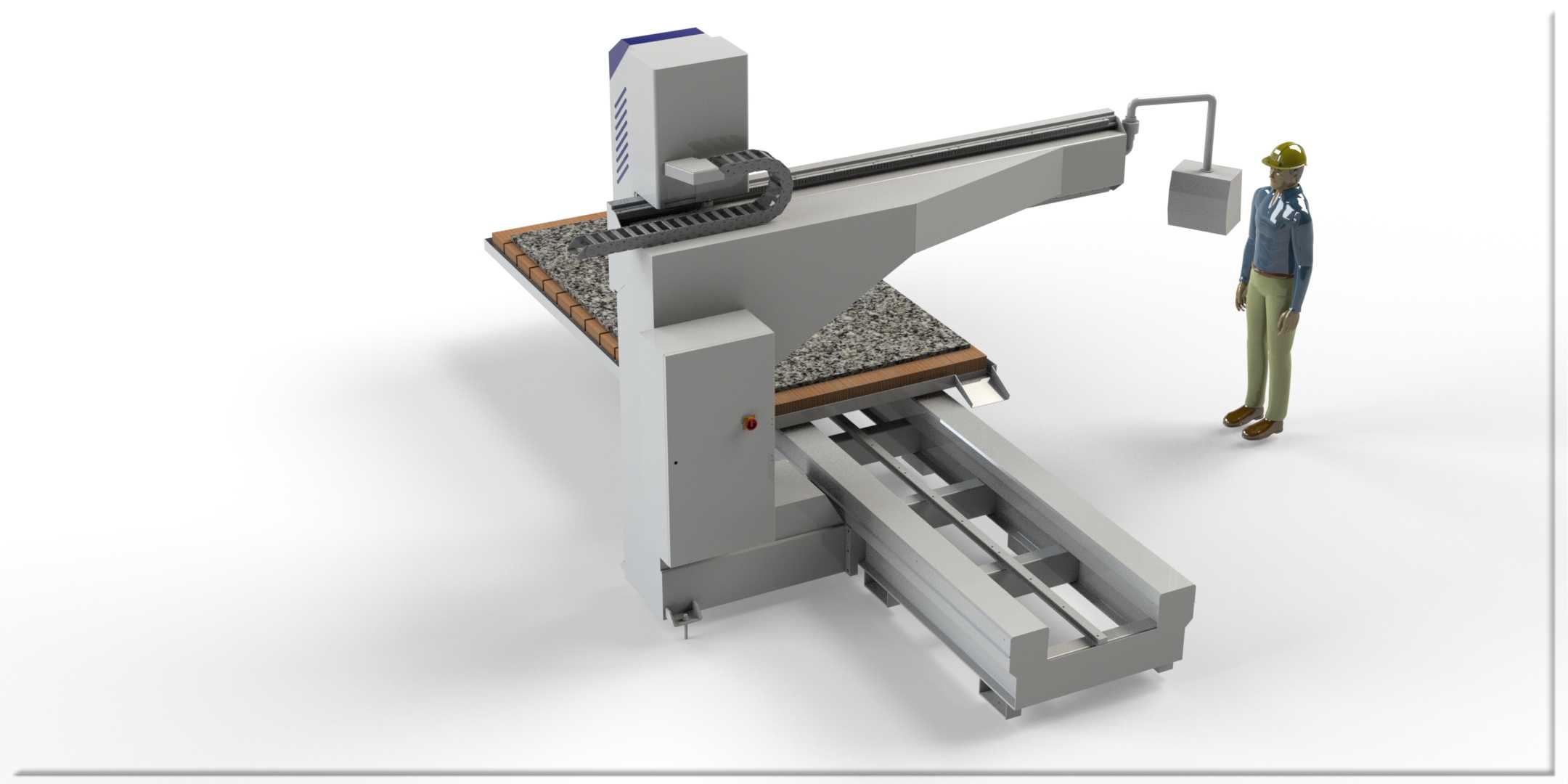

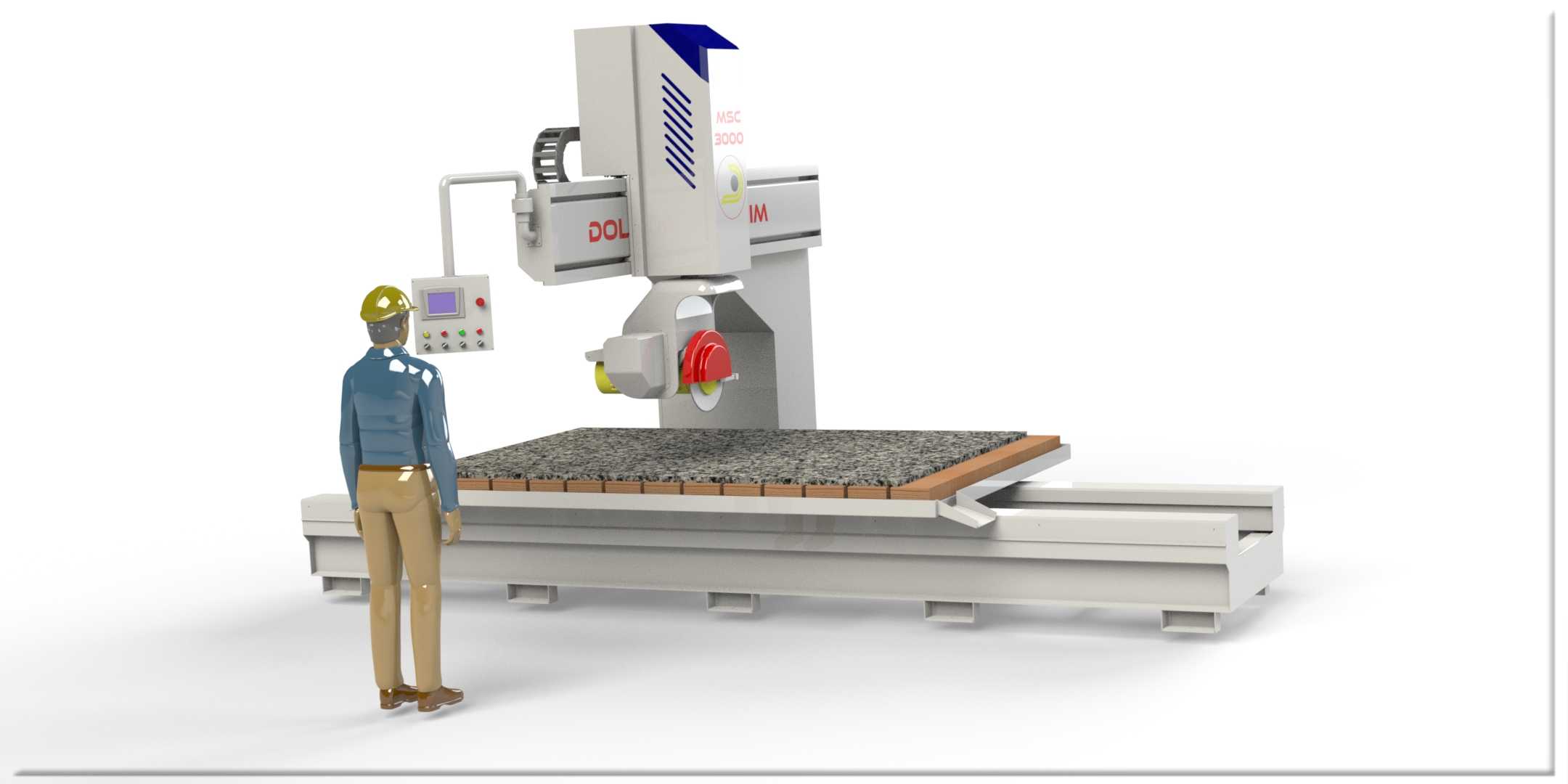

　　冷却液经过滤后可循环使用，降低生产耗材成本。操作工位布置在设备左侧的悬挂式操作箱位置，操作箱通过可旋转摇臂连接在龙门立柱上，操作人员可根据上下料、加工观察的需求调整操作箱位置，操作面板上集成进给速度调节、主轴转速调节、工序切换、急停等核心控制按键，适配一线操作工人的作业习惯。从安装边界来看，设备整体占地长度约6.5米、宽度约3.2米、高度约3.8米，安装时需要预留至少1.5米的周边操作与维护空间，地面需要做150mm以上的硬化处理，承重能力不低于5吨每平方米，保证设备长期运行的基础稳定性；设备的电气柜布置在非操作侧的立柱旁，需要避开冷却液飞溅、石粉堆积的区域，电气走线全部采用密封拖链防护，避免石粉磨损线缆绝缘层。在实际生产适配中，

　　这款设备可对接石材加工的前道裁板工序，板材经过桥式切机裁切为基准尺寸后，可直接吊装到本设备工作台完成侧边精加工，加工完成的板材可直接转入检验、包装工序，适配大批量标准化石材板材生产，也可满足定制化家装石材的小批量多线型加工需求；主轴单元配备恒功率调速系统，可根据不同石材的硬度调整切削参数，比如加工硬度较高的花岗岩时降低进给速度、提升主轴扭矩，加工质地偏软的大理石时可适当提升进给速度，在保证加工质量的前提下最大化加工效率。设备的龙门横梁进给、滑座横向进给、主轴垂直进给均采用伺服电机驱动，配合数控系统可实现三轴联动，能够加工带弧度的异型石材侧边，拓展设备的加工适配范围；磨头部分配备气动浮动补偿结构，可自动补偿刀具磨损带来的加工尺寸偏差，保证整批板材的侧边加工尺寸一致性，减少人工调机的频次。
