机床加工用可重定位焊接附加支撑构件

　　在机床加工配套的焊接作业场景里，这类可重定位的附加支撑构件，是三维柔性焊接工装体系里的核心延伸部件，主要用来拓展基础焊接工作台的装夹范围，解决长跨度、异形结构件焊接时的支撑悬空、定位基准偏移问题。很多车间在处理长度超出基础工作台面的框架类、梁类焊接件时，单靠台面上的定位块无法形成稳定的装夹受力点，工件悬空段在焊接热变形、装夹外力作用下很容易出现尺寸超差，这时候就需要这类附加支撑构件来延伸定位基准面。

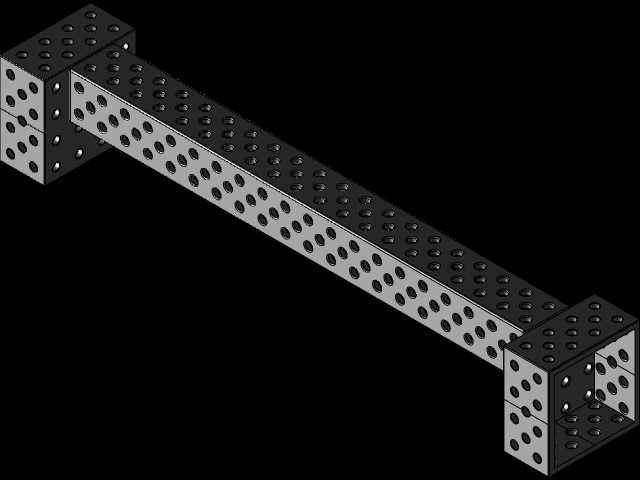

　　从结构设计来看，构件主体采用箱型截面的梁式结构，这种截面形式在同等耗材重量下能获得更高的抗弯扭刚度，避免长距离支撑时出现挠度变形，保证支撑面的平面度公差控制在焊接工装允许的范围内。构件三个外露的连接端面都采用了标准化的多孔阵列布局，孔位间距、孔径参数和主流三维焊接工作台的定位孔完全匹配，既可以通过端面的连接法兰垂直固定在基础工作台的侧面、立面，也可以多根附加构件互相拼接，组成不同高度、不同延伸长度的支撑框架，甚至可以垂直竖立作为侧向定位靠山使用。

　　设计时孔位的排布做了双向等距规划，不管是水平安装还是垂直安装，配套的标准快速锁紧销、定位夹紧件都能直接适配，不需要额外加工转接板。构件两端的连接法兰做了加厚处理，法兰面和梁体的连接位置做了焊接应力消除处理，避免长期承受装夹冲击力后出现法兰面变形，导致连接后出现间隙、定位精度下降。梁体周身的阵列孔除了用来连接相邻构件，还可以直接安装夹紧块、支撑钉、角度调节器等工装附件，在梁体的任意长度位置形成装夹受力点，不需要额外焊接临时支撑块，焊后也不需要打磨焊疤，能大幅缩短工装准备的辅助时间。

　　从安装边界来看，这款1000mm长度规格的构件，单根水平延伸安装时，在端部承受不超过额定装夹载荷的情况下，自身挠度可以控制在工装精度允许的范围内，如果需要更长的支撑跨度，可以在梁体中部加装垂直支撑腿，支撑腿同样通过标准孔位连接，不需要破坏基础工作台的原有结构。安装时只需要将构件端面的法兰孔和工作台侧面对应的定位孔对齐，插入标准快速锁紧销旋转90度即可完成固定，整个安装过程不需要额外的螺栓紧固或者打表找正，重复定位精度可以满足绝大多数焊接作业的要求。

　　在实际生产应用中，这类构件除了用于常规的钢结构件焊接支撑，还可以配合角度转接件，组成倾斜的定位支撑面，用来装夹带斜角的焊接组件，比如机架的斜撑、设备的倾斜安装座等。和传统的固定式焊接延伸台相比，这种可重定位的构件不需要时可以快速拆除，不会占用车间的固定存放空间，也不会破坏基础工作台的完整性，多根构件还可以组合成临时的独立焊接工装，用于小批量定制件的焊接生产，不需要专门设计制作专用工装，能有效降低多品种小批量生产时的工装投入成本。

　　构件的所有孔位边缘都做了倒角处理，避免反复插拔锁紧销时出现孔口毛刺刮伤销体，影响定位精度，梁体的内部做了加强筋布局，在箱型截面的内部每隔固定间距设置横纵加强筋，进一步提升梁体的抗扭性能，即使在侧向装夹受力的情况下，也不会出现梁体扭曲变形的问题。法兰面的连接孔采用沉孔设计，锁紧销安装后销体头部不会突出法兰平面，不会对工件的放置造成干涉，保证工件可以完全贴合在支撑面上，避免出现垫起的虚定位问题。

　　在机床加工的上下料辅助工位，这类构件也可以作为延伸导向架使用，配合导轨滑块组件，组成长轴类零件加工时的辅助支撑托架，解决长轴件加工时的甩动问题，拓展了原有工装的使用场景。和专用的延伸托架相比，这种标准化的多孔构件不需要根据不同轴径定制支撑块，只需要在梁体对应孔位上安装可调式V型支撑块，就可以适配不同直径的轴类零件，调整位置时只需要拔出锁紧销移动到对应孔位即可，调整效率远高于传统的螺栓固定式托架。
