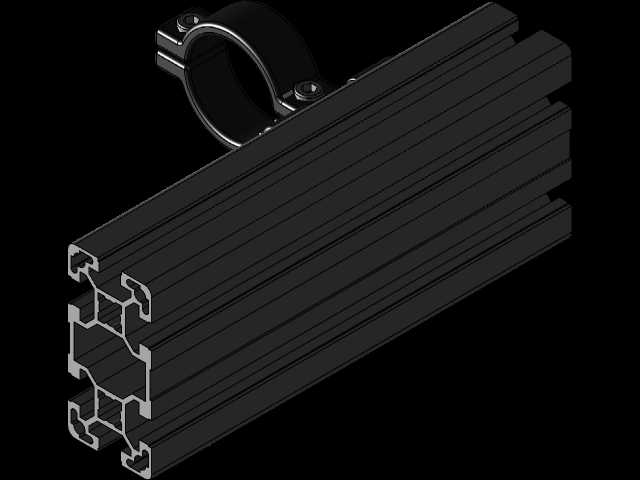

d40管道铝型材纵向固定抱箍支架

　　在工业铝型材搭建的自动化生产线、流体输送管路排布、设备辅助气路水路布设场景中，管路的纵向固定一直是现场安装容易忽略却直接影响长期运行稳定性的环节。这款适配d40管径的纵向固定支架，正是针对铝型材框架上的管道纵向限位需求设计，解决了常规管卡无法直接适配铝型材安装槽、纵向受力易滑移的痛点。

　　从实际应用场景来看，这类支架多用于车间压缩空气管路、冷却水循环管路、小型物料输送管道在铝型材机架上的纵向固定，尤其是在设备存在小幅振动、管路存在轴向热胀冷缩位移趋势的工位，普通的塑料管卡长期使用容易出现松脱、断裂，而金属材质的抱箍式支架能提供足够的夹紧力，同时适配铝型材的T型槽安装方式，不需要额外在铝型材上打孔焊接，大幅降低现场改装和装配的工作量。

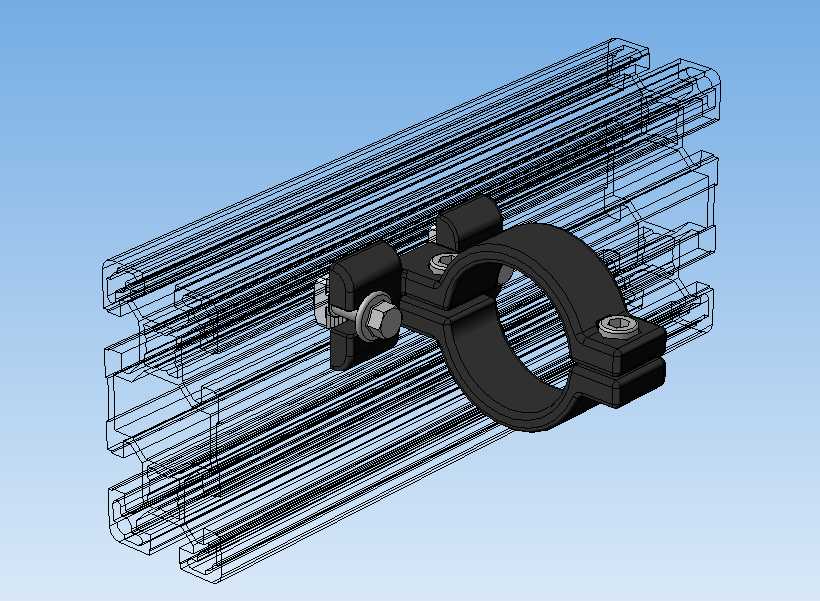

　　产品功能特性上，支架采用上下对合的抱箍结构，抱紧侧做了与d40管道外径匹配的圆弧面，接触面积比窄边管夹提升60%以上，夹紧时不会出现管道局部应力集中导致的管壁变形，即使是PVC、PPR这类塑性管材，也能在额定夹紧力下保持管路圆度，不影响管内流体的通流面积。支架的安装底座直接适配欧标标准铝型材的槽宽，配套的T型螺栓可以直接卡入铝型材槽内，安装位置可以沿铝型材长度方向任意调整，不需要预先定位打孔，适配现场管路排布的灵活调整需求。抱箍的锁紧采用标准内六角螺栓加防松垫圈的组合，在设备持续振动的工况下，锁紧力矩衰减率比普通自攻螺丝连接低70%以上，长期使用不需要频繁复紧。

　　设计思路层面，这款支架没有采用一体式抱箍结构，而是选择分体对夹的形式，一方面是降低安装时的穿管难度，尤其是在已经布设完成的管路上加装固定点时，不需要拆卸管路端部就能直接安装，另一方面分体结构的抱紧力分布更均匀，两个锁紧点对称布置，拧紧时不会出现单侧受力导致的抱箍偏斜。支架与铝型材接触的安装面做了平面度处理，安装后与铝型材表面完全贴合，不会出现点接触导致的应力集中，同时安装孔的位置做了沉台设计，螺栓锁紧后头部不会突出支架表面，避免与周边其他管线、部件产生干涉。抱箍的圆弧内侧没有做防滑齿结构，而是保留光滑接触面，这一设计是考虑到管路存在热胀冷缩的轴向微量位移时，光滑接触面允许管路小幅滑动，避免硬约束导致的管路弯曲应力集中，尤其适用于输送介质温度存在波动的冷却水管路、高温气体管路。

　　外形尺寸与安装边界方面，抱箍的内径严格匹配d40管道的外径公差范围，单边间隙控制在0.2mm以内，抱紧后不会出现旷量。支架整体的宽度控制在45mm，沿管道轴向的长度为38mm，在铝型材上安装时，占用的铝型材槽段长度不超过40mm，相邻两个支架的最小安装间距可以做到100mm，适合在管路排布密集的狭小空间内使用。安装底座的两个固定孔中心距与2020、3030、4040系列欧标铝型材的槽间距完全匹配，不需要额外加装转接板，直接用M6T型螺栓就能完成固定。抱箍锁紧后的整体高度，从铝型材安装表面到抱箍最顶端的距离为52mm，在做管路排布三维设计时，可以直接按照这个尺寸预留安装空间，不会出现与周边走线槽、传感器支架的干涉问题。支架的所有棱角都做了R2的倒角处理，安装时不会划伤操作人员的手套，也不会割破管路外层的保温层或者防护套。

　　从实际选型适配的角度，这款支架除了固定d40的金属管道、塑料管道，也可以通过在抱箍内侧加装橡胶减震垫的方式，适配外径38mm左右的管路，同时起到减震降噪的作用，在有静音要求的实验室设备、精密检测设备的管路固定场景中也能适用。支架本身的材质选用常用的结构钢做表面发黑处理，兼顾结构强度和防锈能力，在常规车间环境下使用寿命可达10年以上，不需要做额外的表面防护处理。
