D-Sub弯针焊接式通讯连接器结构

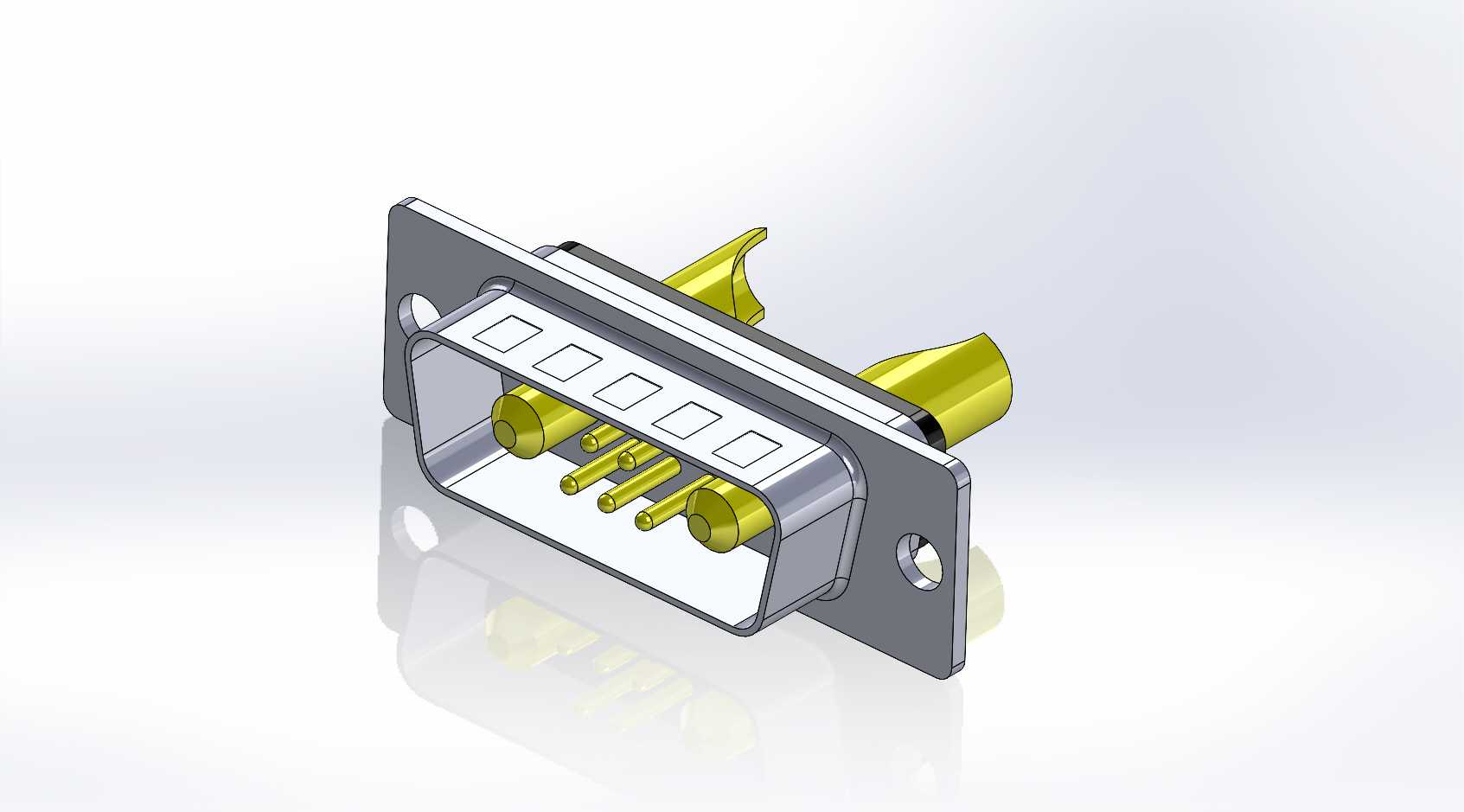

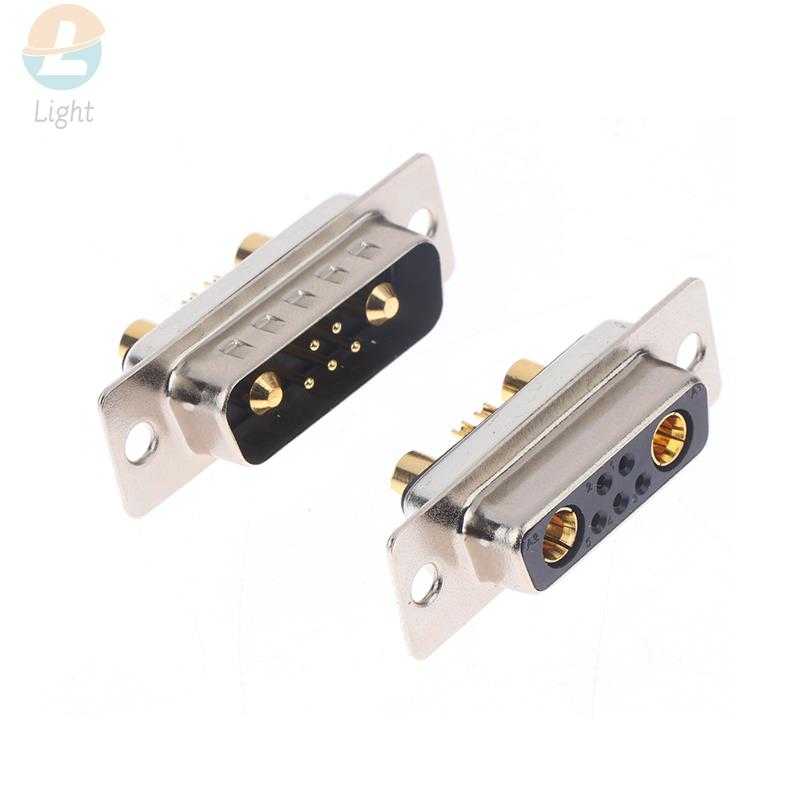

　　该D-Sub连接器属于设备电控与信号传输系统中常见的接口零件，三维结构完整呈现了金属安装法兰、绝缘塑壳、接触端子及弯脚出线端之间的装配关系。此类接插件广泛出现在工业控制柜、数控设备、测试仪器、通讯机箱和老旧自动化产线的I/O接口上，主要承担多路低频信号、控制信号以及小功率电源回路的可靠连接。与直针版本相比，图中端子在塑壳后侧形成弯折走向，适合PCB板面贴装后沿平行板面方向出线，能够压缩机箱内部Z向占用空间，也便于线束在狭窄电控仓内横向整理。

　　从实际选型角度看，D-Sub接口的价值在于接口轮廓成熟、针位识别明确、金属法兰可承担插拔载荷。模型两侧法兰预留安装孔，装配时可通过螺钉与机箱面板或对插件锁紧，避免仅靠端子摩擦力固定而在振动工况下产生松脱。法兰外形略大于绝缘本体，贴靠面板后能够形成稳定支承边界；开孔设计需要同时避让本体厚度、端子折弯区和焊脚高度，不能只按正面轮廓处理。

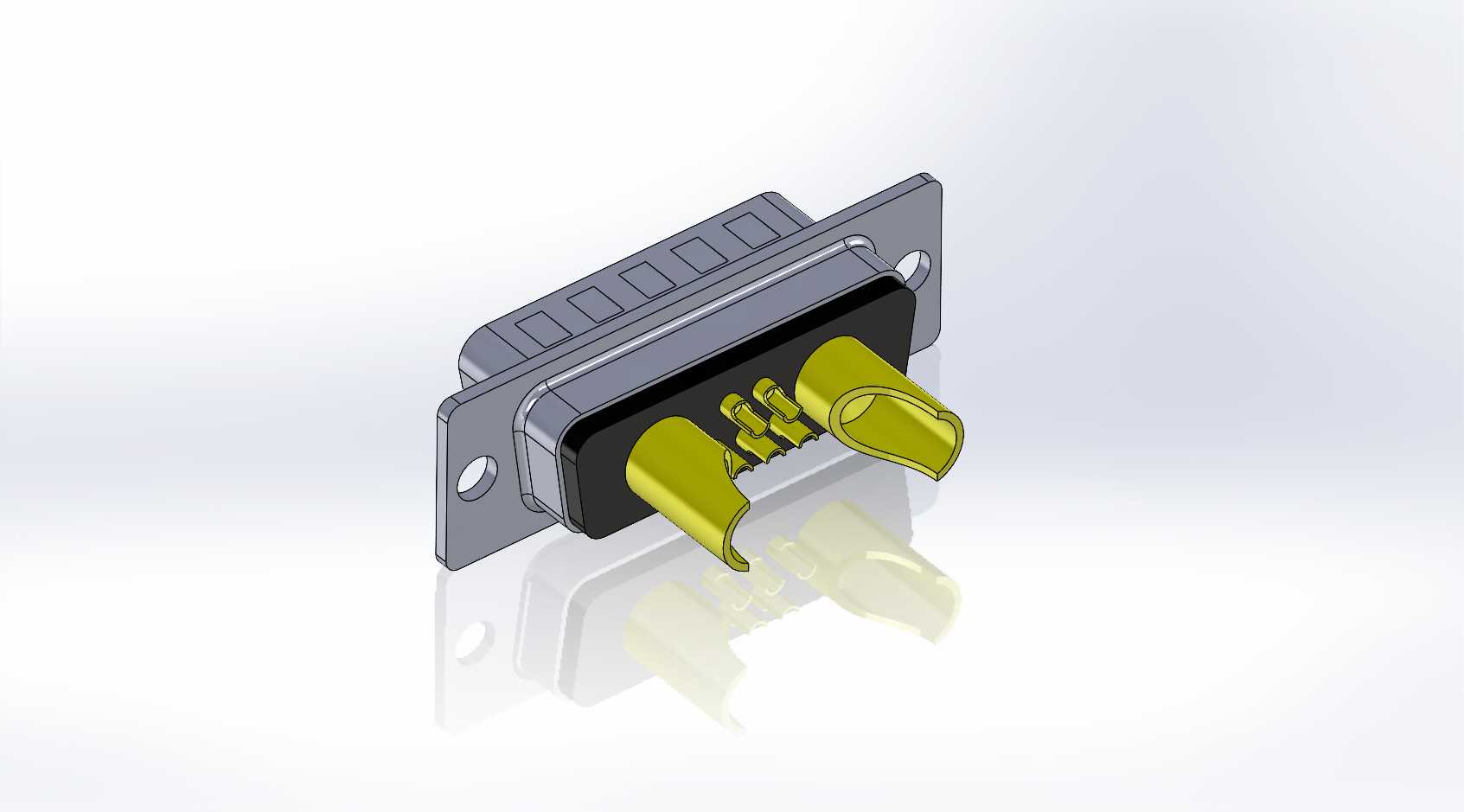

　　结构上，灰色金属外壳承担定位、屏蔽和机械防护作用，黑色绝缘本体负责固定接触件间距并维持各针之间的电气隔离。黄色接触端子前端为插接工作区，后端弯脚用于焊接或压接线路，端子根部嵌入塑壳，靠材料包覆和局部卡位保持位置。建模时需要重点控制相邻端子中心距、端子伸出长度、折弯半径以及弯脚与法兰底面的相对高度。若这些边界处理不准，后续在PCB封装匹配、线束焊接或面板装配时容易出现干涉。

　　外形尺寸方面，D-Sub连接器呈典型梯形接口，宽向为主要安装尺寸，厚度方向由法兰、塑壳和端子折弯段共同决定。面板开孔应围绕梯形本体预留间隙，法兰孔位则需与配套螺丝、螺母或浮动锁紧件保持同轴。弯针端子向下或向后延伸后，其末端不能与金属壳体、机箱内壁或相邻元件接触；在高密度板卡中，还应核对焊点周围的操作空间，保证烙铁或波峰焊工装能够到达。

　　设计思路上，这类零件不宜只追求外观还原。金属壳的翻边、圆角和安装孔沉台都会影响装配手感与受力路径；塑壳后侧的端子导向槽决定针件是否能够保持整齐排列；接触端子前端的收口形状影响插拔导向和接触稳定性。三维建模时可将金属法兰、绝缘本体和端子分件处理，既便于表达材料差异，也方便在工程中检查装配公差。对于设备维护场景，该结构还提示设计者在机箱外侧预留足够插拔空间，使线缆插头能够沿接口法线方向平稳装入，避免侧向受力造成弯针。

　　在机床加工和成套设备应用中，D-Sub连接器常与编码器反馈线、伺服控制线、传感器汇总线或操作面板信号线相关。虽然其传输速率和防护等级不及部分新型圆形连接器，但因成本低、针位数量灵活、面板安装方式成熟，仍在大量工业设备中使用。模型所呈现的弯脚结构尤其适合板载安装：端子焊接后线路转向与板面相平行，机箱内部走线更顺，盖板闭合时也不易压伤焊点。

　　从工程校核角度看，安装边界不仅包括连接器本体，还应把对插插头、线缆弯曲半径、固定螺钉头部和手指操作空间纳入检查。金属法兰贴近面板时，需要考虑镀层厚度、垫片或接地弹片的压缩量；绝缘本体与金属孔壁之间应保留安全间隙；弯针区域若靠近电源模块或散热片，应增加绝缘隔离或调整排布。通过三维结构提前暴露这些问题，可以减少样机阶段反复改孔、改板和改线束走向的工作量。
