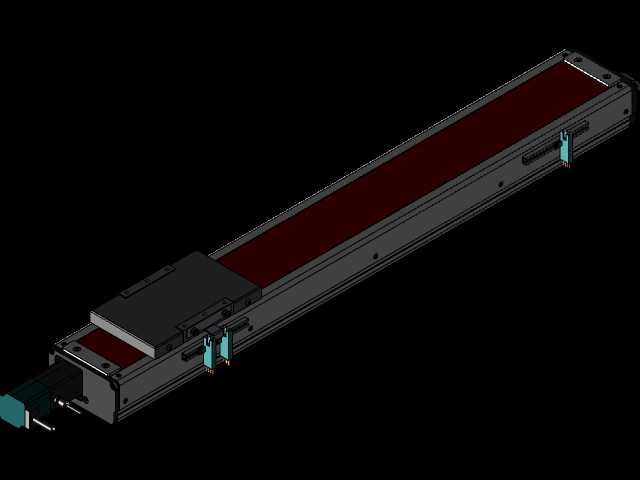

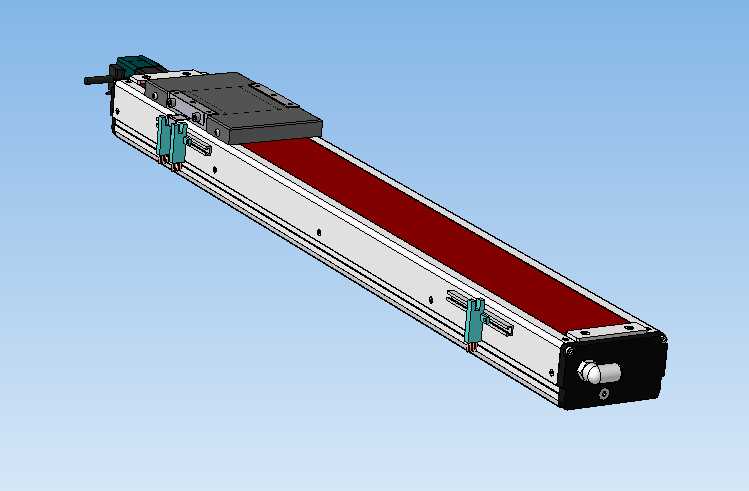

五百五十毫米行程中央驱动线性滑台模组

　　这款线性滑台模组在3C电子组装产线、光伏组件排版工位、小型零件上下料搬运场景中应用十分广泛，作为直线传动的核心执行部件，它承担着带动负载完成精准点位移动、匀速轨迹进给的核心作用，能够替代人工完成重复度高、定位精度要求严苛的直线往复动作，在各类非标自动化设备的搭建中属于高频选用的传动单元。从功能特性来看，这款模组采用中央电机直连驱动的结构布局，动力输入端设置在模组本体的端部位置，配合内置的滚珠丝杆传动副，能够将电机的旋转运动平稳转化为滑座的直线运动，传动过程背隙小，进给响应速度快，滑座表面预留了多组标准安装螺孔，可直接搭载气动夹爪、视觉检测相机、点胶阀等末端执行元件，适配不同工位的功能拓展需求。

　　模组两侧的铝型材本体集成了内嵌式直线导轨，导轨与型材本体采用一体化装配设计，既保证了滑座运行的直线度精度，也能为滑座提供足够的侧向负载支撑能力，避免长行程运行过程中出现滑座偏摆、卡顿的问题。在设计思路上，这款模组优先考虑了设备集成时的安装便利性，本体底部沿长度方向设置了通长的T型安装槽，安装时无需在型材上额外打孔，可直接通过T型螺栓配合螺母将模组固定在设备机架的铝型材或者钢板安装面上，适配不同方向的安装姿态，不管是水平卧式安装、垂直立式安装还是侧挂安装，都能保证传动结构的受力合理性。模组两端设置了硬质限位挡块，配合内置的光电限位开关安装位，能够在滑座运行到行程端点时触发硬限位与软限位双重保护，避免超程运行导致的传动部件损坏，

　　滑座上还预留了感应片安装位置，方便用户根据实际工位需求调整原点、正负限位的触发位置。从外形尺寸与安装边界来看，这款模组的有效行程为550mm，整体本体长度要大于有效行程，预留了两端的电机安装位与端部限位结构的安装空间，选型时需要注意在设备布局中预留足够的安装长度，避免出现行程长度与设备内部空间不匹配的问题。模组的本体宽度采用标准模组的通用尺寸，能够和市面上同规格的光电开关、拖链、电机安装法兰等配件通用互换，降低后期设备维护的配件替换成本。模组的防尘设计采用了顶部嵌入式防尘钢带，能够在车间多尘、有少量切削液飞溅的工况下，阻挡灰尘、碎屑进入模组内部的导轨与丝杆传动区域，减少日常维护的润滑清洁频次，延长传动部件的使用寿命。

　　在实际选型应用时，需要根据搭载的负载重量、运行速度、加速度要求匹配对应功率的驱动电机，同时要结合安装方向核算丝杆的轴向负载能力，避免垂直安装时出现负载下滑的问题，这款模组的滑座运行平面与安装基准面的平行度经过出厂校准，集成到设备上时无需再对导轨平行度做二次调整，只需要保证模组安装面的平面度满足要求即可完成装配，能够大幅缩短设备的组装调试周期。对于需要搭建长距离直线传动工位的设计人员来说，这款模组的结构细节也预留了拼接拓展的可能性，不过550mm的单段行程已经能够覆盖大部分中小型自动化设备的直线传动需求，无需额外拼接就能满足工位的移动范围要求。
