紧凑型直驱伺服回转工作台结构设计

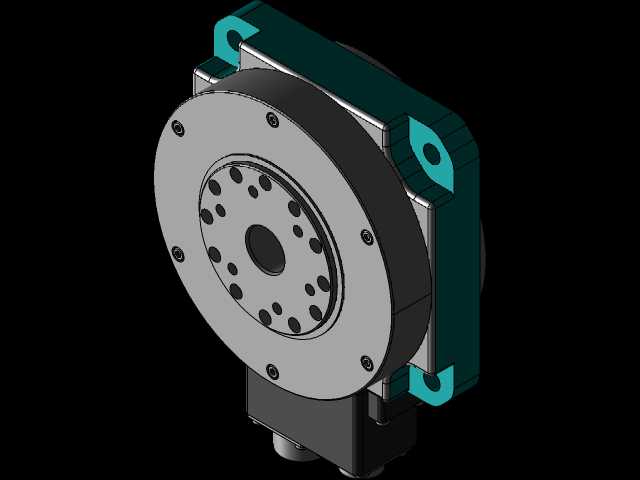

　　在精密自动化装配线、小型数控加工单元以及光学检测工位的布局规划里，回转分度部件往往是决定工位节拍与重复定位精度的核心环节，这款直驱式伺服转台的三维结构，正是面向这类紧凑安装场景完成的全参数化建模成果。从整机外轮廓来看，转台主体采用扁平圆盘式布局，上部回转承载盘为大直径圆形钢制台面，台面上沿圆周方向均布了多圈螺纹安装孔与定位销孔，最外圈孔位适配常规工装夹具的锁紧固定，内圈小孔则用于小尺寸治具、吸盘或者检测探头支架的直接安装，台面中心预留的大直径通孔可兼容气路、线缆从中空部位穿过，在搭配真空吸附工装或者需要给回转工位上的传感器走线时，能够避免管线随转盘反复弯折拖拽，大幅延长外接管路的使用寿命。

　　转台下部的支撑基座采用两侧延伸出安装耳的铸造结构，基座本体做了加厚筋格设计，耳座上开设贯通的沉头安装孔，现场布局时可直接通过内六角螺栓将整机锁附在设备工作台面或者铝型材机架的安装板上，不需要额外加工转接法兰，基座侧壁的镂空减重槽在保证整体刚性的前提下削减了不必要的铸件重量，整机安装边界的长宽尺寸控制在小型工位可容纳的范围内，高度方向堆叠尺寸远低于传统蜗轮蜗杆分度转台，对于设备Z向行程紧张的上下料工位格外友好。

　　侧向突出的集成驱动与接线模块是这款转台区别于普通机械分度盘的典型特征，模块壳体采用硬质铝合金铣削成型，侧面布置两个不同规格的航空插头，其中口径较大的接口为动力电源输入端，负责向内置直驱转矩电机输送驱动电流，较小的多针接口为编码器反馈与传感信号接口，直接将转台内部的圆光栅角位置信号、温升监测信号传输到上位伺服驱动器，不需要额外外置角度检测元件。驱动模块与转台主机身的连接部位采用双层密封结构，结合面加装O型密封圈，装配后可阻挡车间内的切削液飞沫、粉尘进入机芯内部，适配加工现场的复杂工况。

　　从设计思路层面拆解，这款转台舍弃了传统伺服电机加同步带、蜗轮蜗杆的减速传动链，直接将大转矩永磁伺服电机的转子与回转工作台做成同轴刚性连接，传动链间隙被完全消除，不存在反向背隙，分度动作时可以实现任意角度的精准定位，既可以完成固定等分角度的 stepped 分度，也能配合运动控制卡实现连续匀速回转，在曲面激光打标、圆柱工件外观视觉检测、多工位旋转装配等场景下，不需要额外更换机械凸轮就能适配不同分度角的工艺要求。机芯内部的支撑组件采用交叉滚子轴承作为主支承，这类轴承可同时承受轴向载荷、径向载荷与倾覆力矩，当台面上挂载的工装存在偏载，比如悬臂式检测探头伸出转盘边缘时，轴承依然可以保持转盘的回转精度，不会出现台面翘曲抖动的问题。

　　实际选型应用中，这款0.2kW功率等级的转台额定输出转矩完全满足小型轻工零件的加工装配负载需求，常见的使用场景包括3C产品外壳的多面钻孔攻丝工位、小型五金件的旋转激光焊接工位、电子元器件的多角度视觉检测工位，在组装生产线里还可以作为多工位回转台，在转盘周边依次排布上料、组装、压合、检测、下料工位，一台转台即可完成工件在多个工序间的精准切换，省去多套直线输送机构的占用空间。建模过程中所有配合面的尺寸公差、安装孔位间距、接口规格都按照实物样机的实测参数还原，结构工程师在做整线布局时，可以直接将该模型导入装配体，核对周边机构的运动干涉情况，提前确认管线对接位置与安装锁附空间，减少后期现场装配时的返工调整工作量。转台的外观配色也按照实物做了区分，回转承载部分为金属钢件的银灰色质感，基座支撑部分做了喷塑青绿色处理，驱动接线模块为黑色阳极氧化铝合金质感，在三维装配评审时可以快速区分不同功能模块，方便和电气工程师同步确认接线侧的操作预留空间。
