迷彩涂装长航时察打一体无人机构型

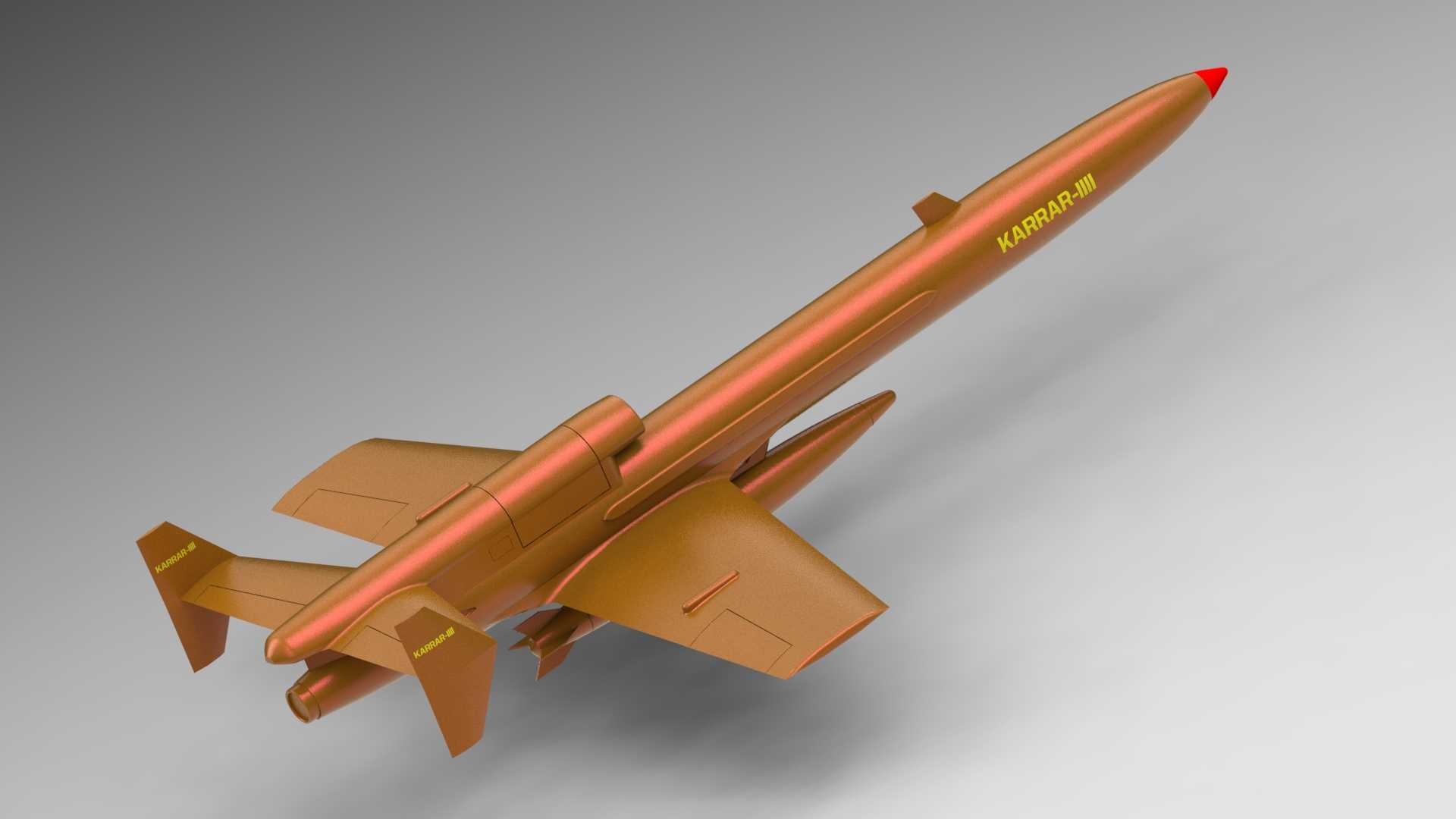

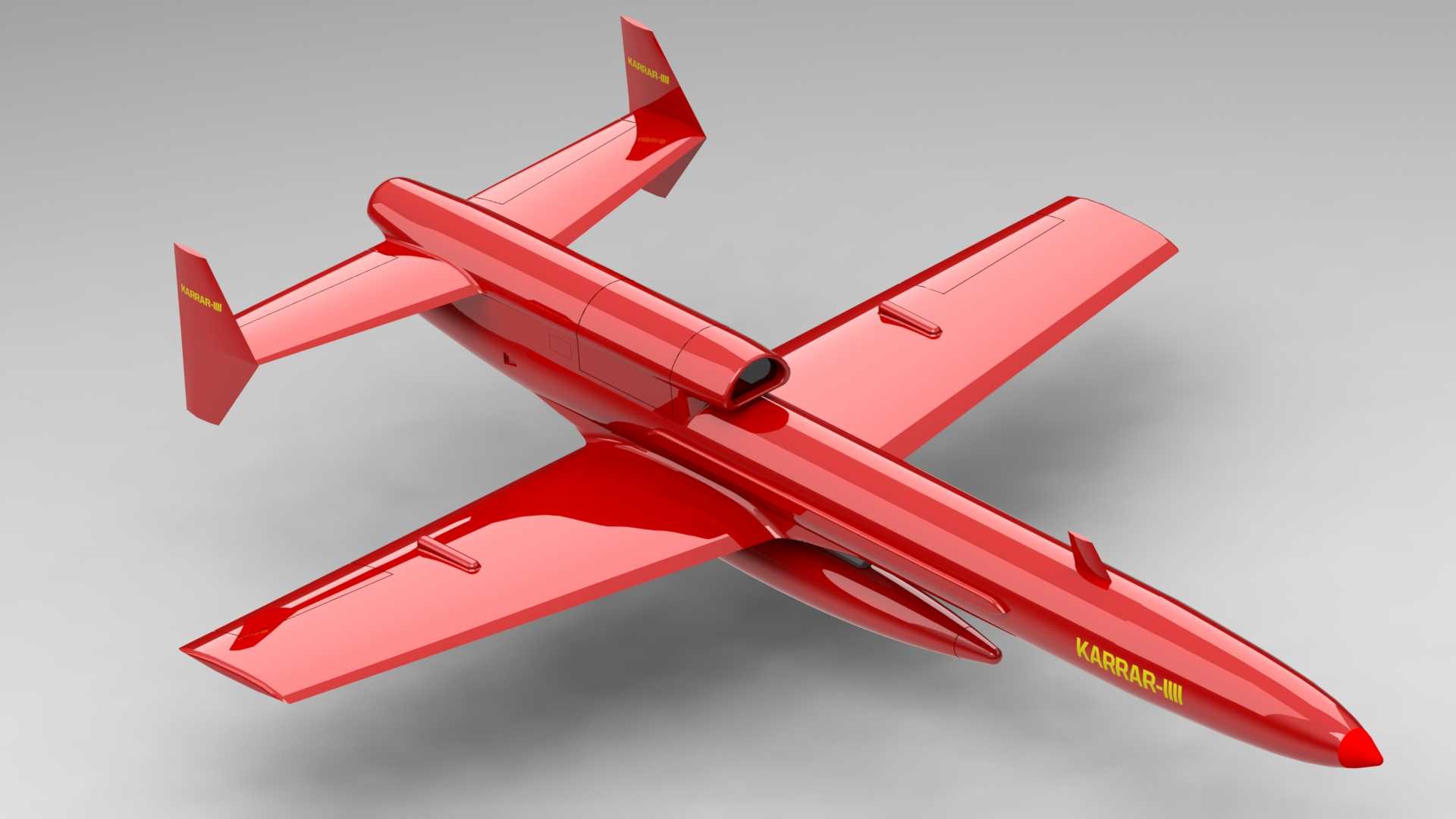

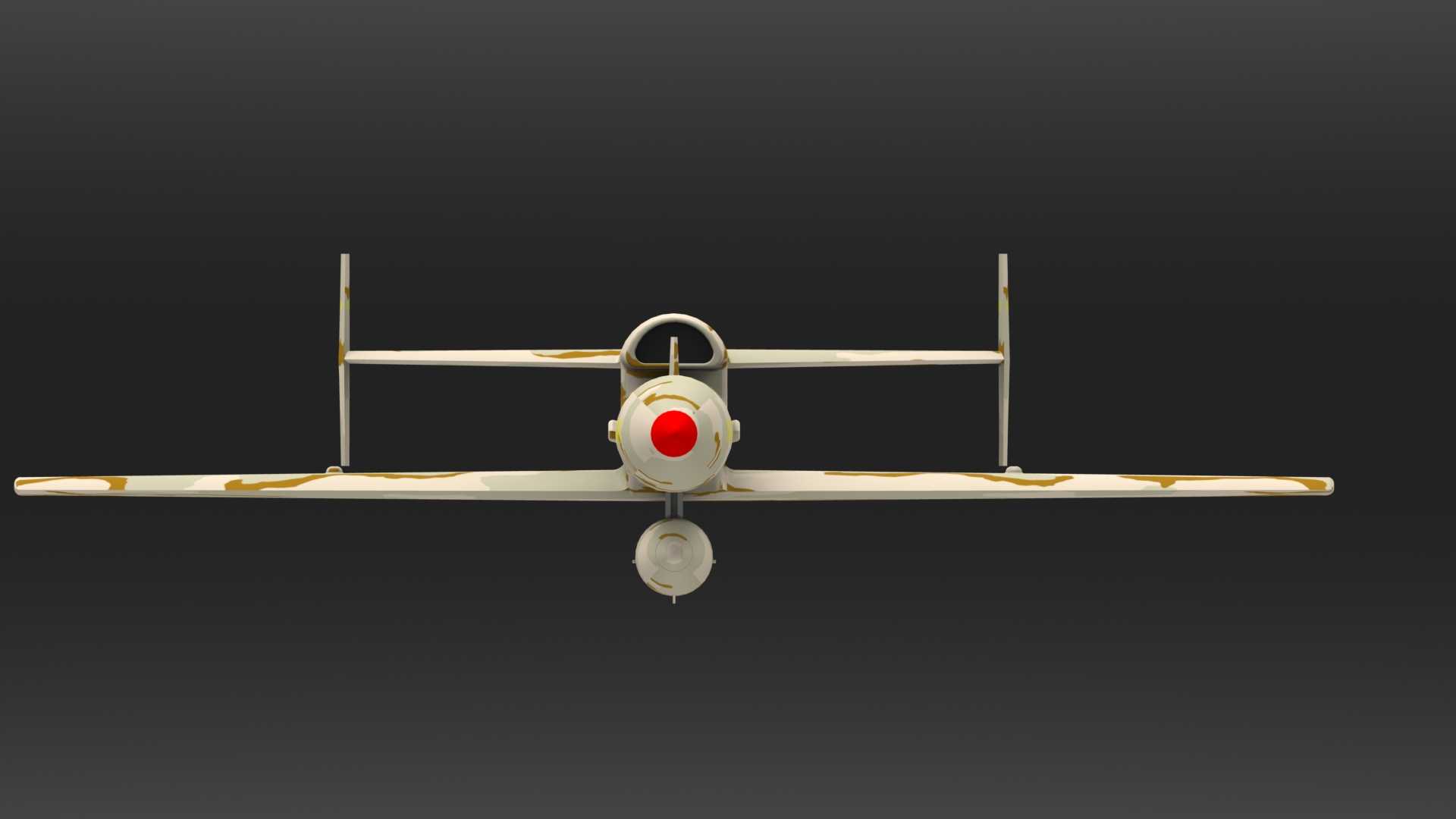

　　该无人机构型针对低空战术侦察、边境巡逻、定点目标打击等典型军用场景设计，整体采用常规下单翼加尾撑式气动布局，兼顾低速长航时飞行稳定性与外挂载荷挂载能力。机身主体采用截面渐变的流线型设计，前段为航电设备舱，预留了光电侦察转塔、卫星通信天线的安装接口，中段设置动力舱与燃油舱空间，可适配小型涡喷或涡扇动力单元，后段通过双尾撑连接垂尾与平尾，规避发动机尾流对尾翼操纵效率的干扰，同时为尾翼操纵机构预留充足的布线与维护空间。机翼采用大展弦比平直翼设计，翼型选用低速高升力层流翼型，机翼前缘设置防除冰接口，机翼下方预留两处重载挂点，可挂载小型精确制导武器、副油箱或电子侦察吊舱，挂点位置经过重心配平校核，满挂状态下整机重心偏移量控制在允许范围内，

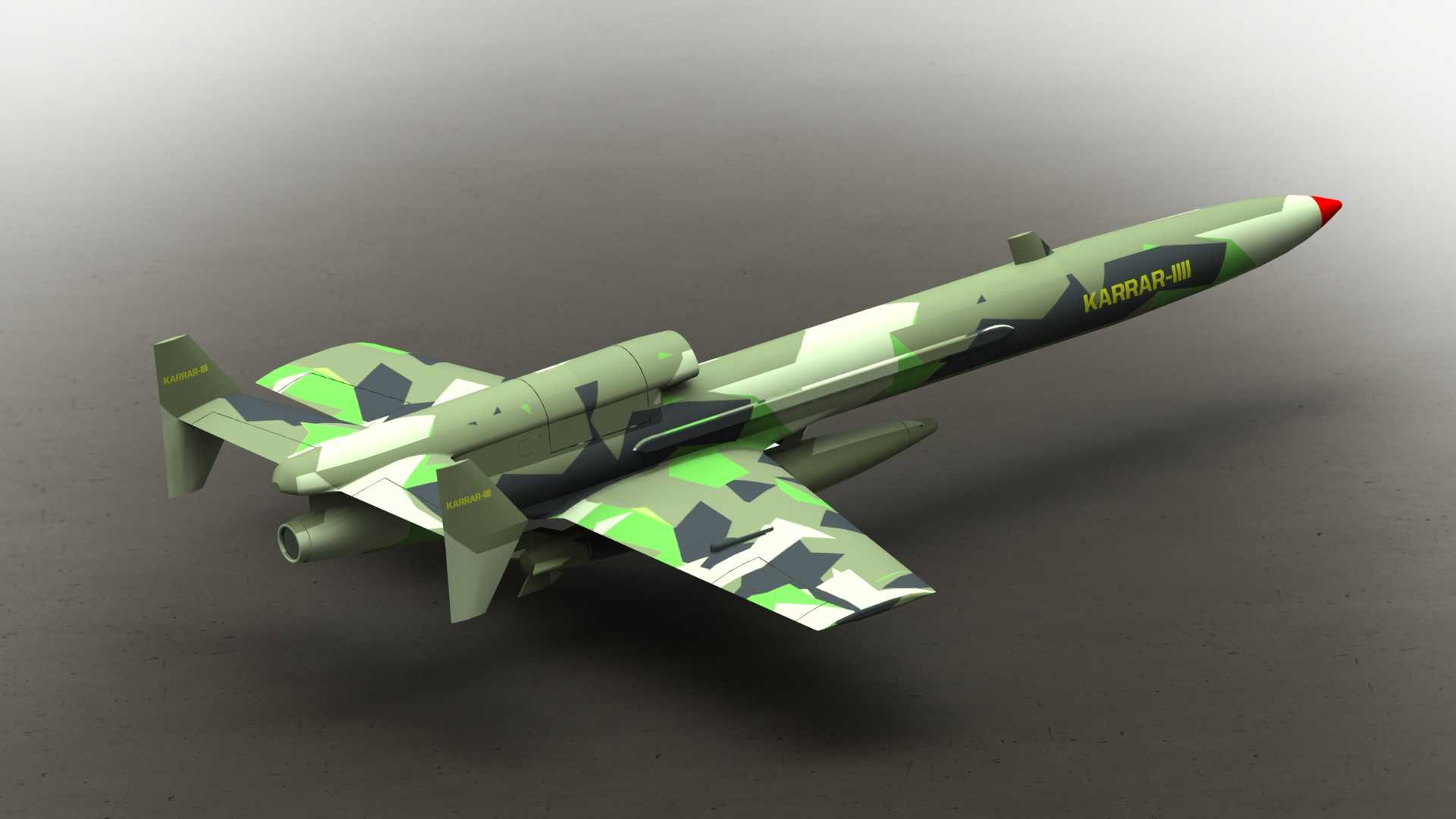

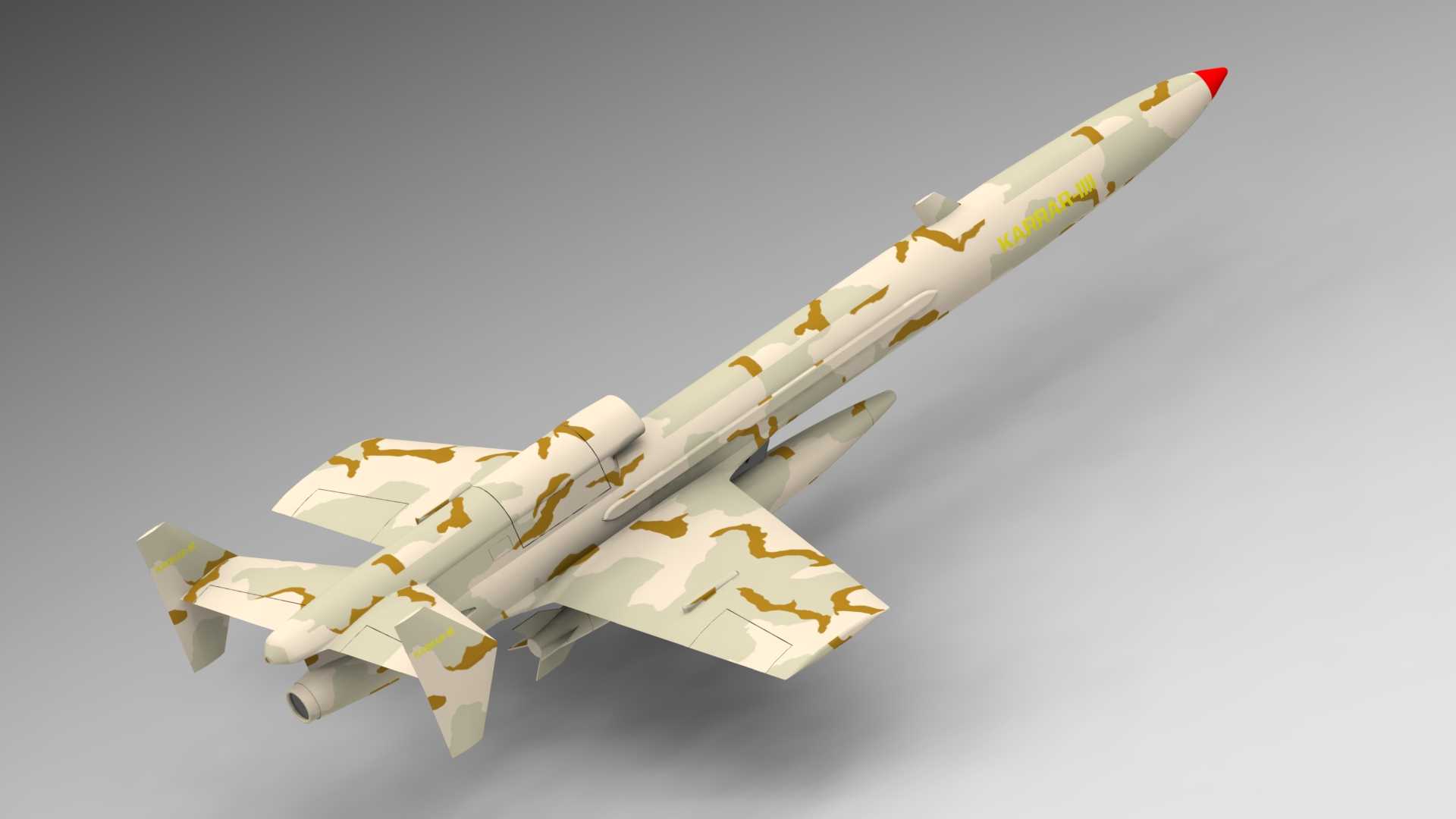

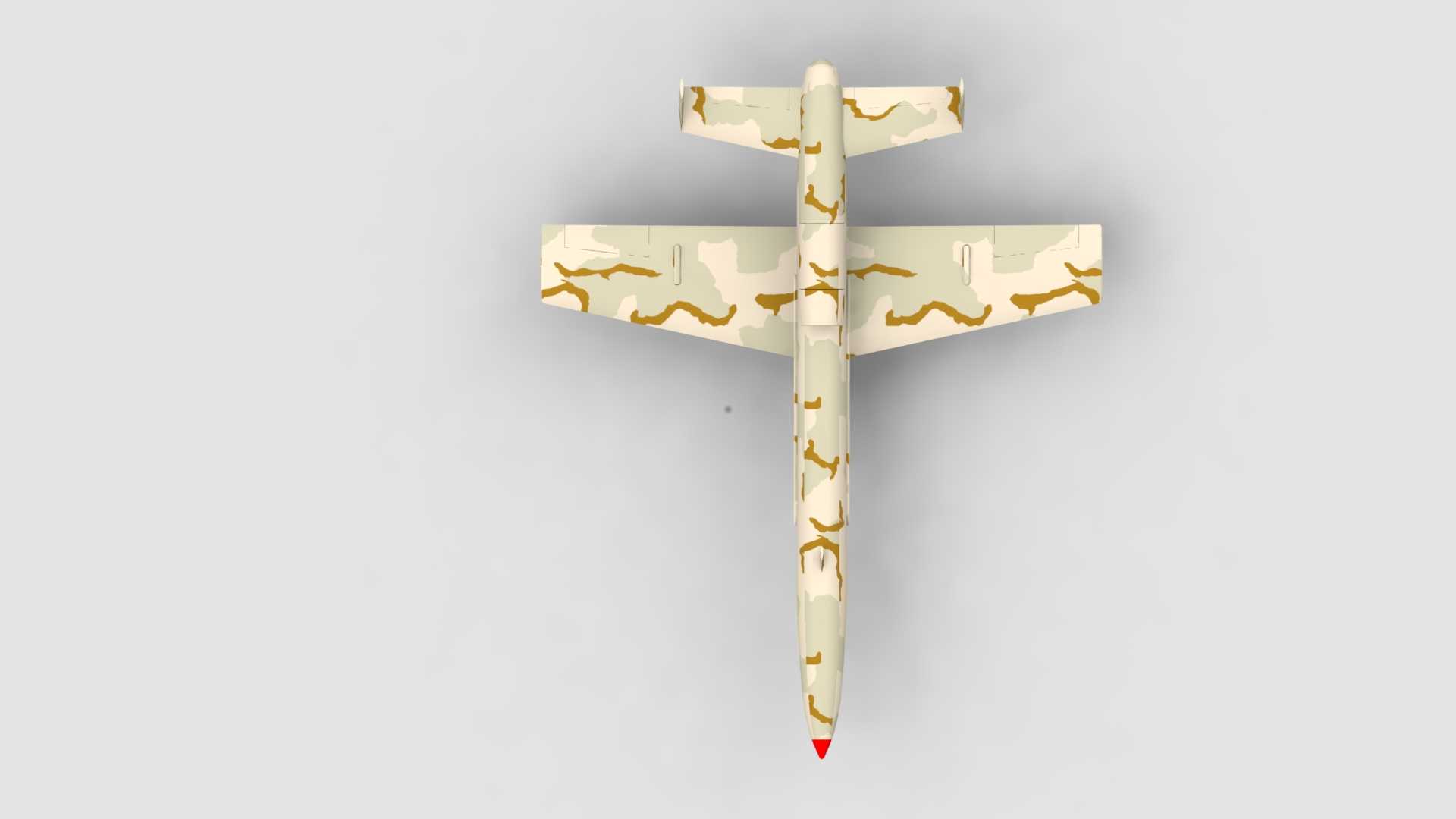

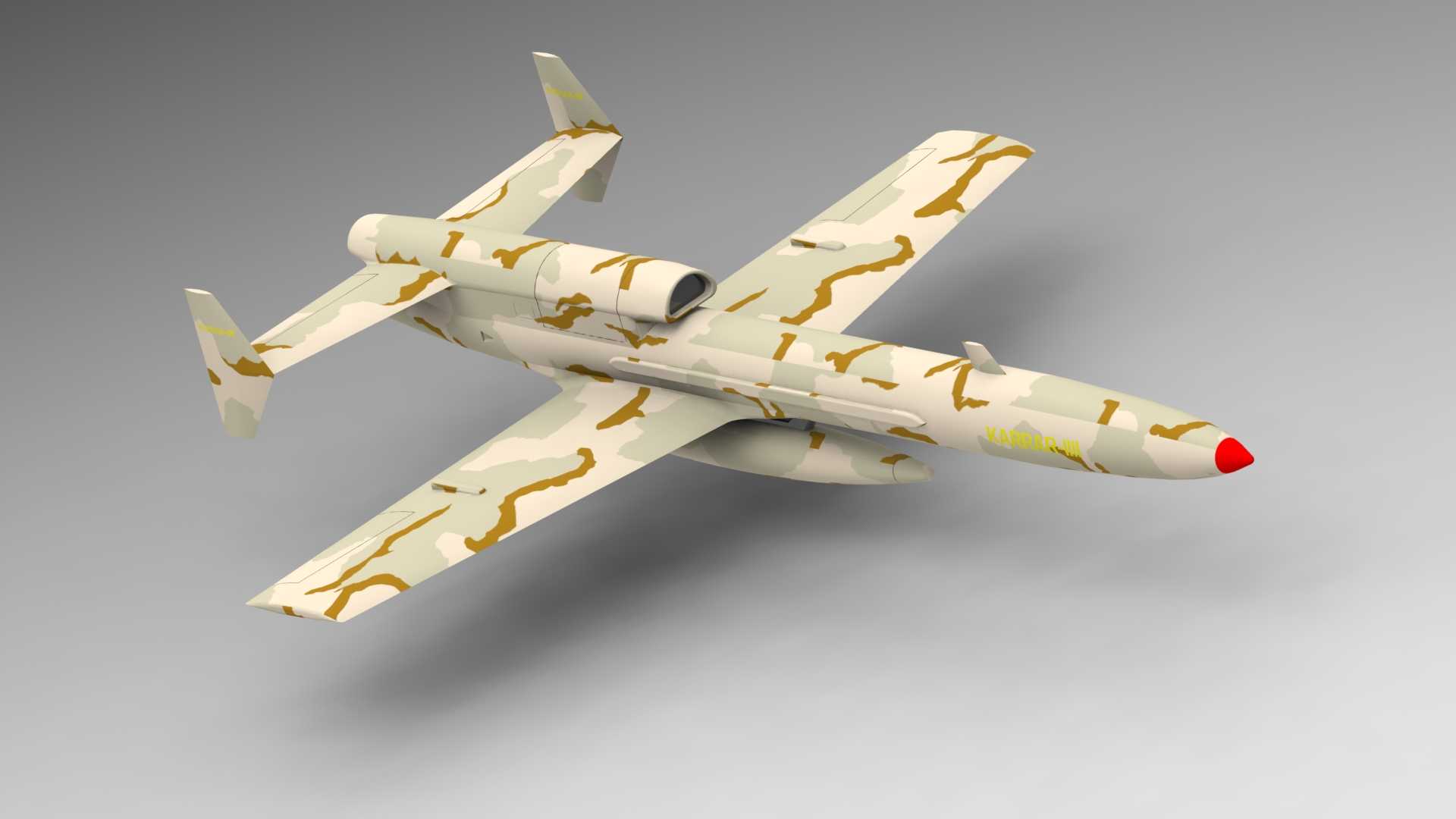

　　无需额外调整配重即可保证飞行姿态稳定。机身表面的迷彩涂装采用荒漠地带适配的三色迷彩方案，涂层预留了透波窗口位置，避免对机载雷达、通信天线的信号收发造成屏蔽，机头位置的红色标识条为地面维护时的空速管、敌我识别天线的警示标识，防止地面操作时发生碰撞损坏。整机外形尺寸按照战术无人机的典型使用边界设计，翼展控制在小型野战运输单元的装载尺寸范围内，拆解后机翼、尾翼可与机身快速分离，无需专用工装即可完成野战条件下的快速组装与转场，机身底部设置三点式起降滑橇，可在平整硬质路面、简易野战跑道甚至硬质沙土地面完成起降作业，滑橇结构内置缓冲阻尼结构，可吸收着陆时的冲击载荷，避免机身内部航电设备受冲击损坏。结构设计层面，

　　机身主承力框采用航空铝合金机加成型，蒙皮采用碳纤维复合材料铺层成型，在保证结构强度的前提下尽可能降低整机空重，提升有效载荷占比与续航时间，各设备舱均设置快拆口盖，口盖与机身贴合处预留密封胶条安装槽，可满足雨天、沙尘环境下的设备防护要求，口盖的快拆锁扣采用标准化航空紧固件，无需专用工具即可开启，方便外场维护时快速更换故障模块。尾翼操纵面采用铰链式连接，舵机内置在尾撑结构内部，操纵拉杆采用硬质铝合金拉杆，传动间隙控制在极小范围内，保证飞行操纵的响应精度，垂尾设置左右对称的双垂尾布局，在大侧风起降、大迎角飞行状态下仍能保证足够的航向稳定性，避免单发停车或侧风干扰下出现航向偏离。动力系统安装位置经过气动优化，进气道设置在机身上方，

　　可避免起降时地面沙尘被吸入发动机，尾喷口采用收敛型设计，同时预留红外抑制装置的安装接口，可降低整机红外特征，提升战场生存能力。机载设备的布线采用分舱段集中布线设计，航电线路、动力线路、操纵线路分槽敷设，避免不同线路之间的电磁干扰，各舱段之间的线路连接采用航空快插接头，拆解转场时可快速拔插分离，无需逐根拆线标记，大幅缩短转场准备时间。整机的重心设计范围较宽，在不同燃油装载量、不同外挂载荷配置下，重心始终处于气动焦点前方的稳定范围内，无需额外调整配重即可保证飞行稳定性，降低了外场操作的复杂度。起落滑橇的安装位置经过强度校核，可承受最大起飞重量下1.5m/s下沉率的着陆冲击，滑橇底部采用耐磨硬质合金涂层，可在粗糙道面多次起降后仍保持结构完整性，无需频繁更换磨损部件。
