带制动功能的交流伺服驱动电机

　　在自动化产线的垂直进给轴、机床升降工位、桁架机械手的Z向驱动以及需要断电锁止的传动场景里，普通伺服电机断电后输出轴会受负载重力拖拽出现滑移，轻则工位偏移报废工件，重则引发撞机、坠滑的安全事故，这款集成失电制动器的交流伺服电机，正是针对这类工况完成的结构三维建模，整套数模完整还原了电机本体、后端制动组件、动力接线盒、反馈航插以及安装法兰的全部外形与装配关系。

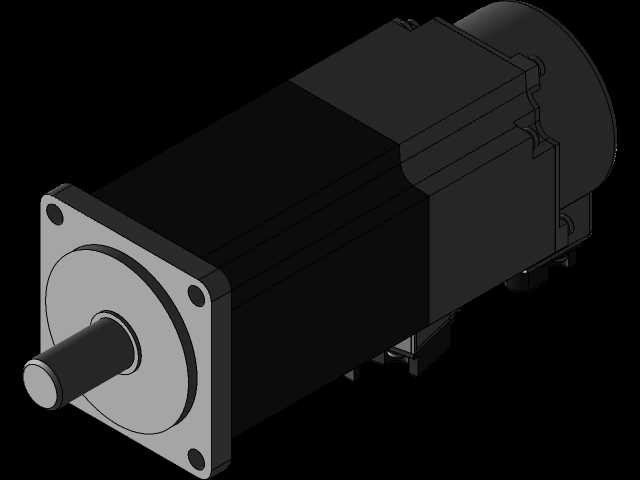

　　从安装边界来看，前端采用标准方形法兰安装面，法兰端面上预留四个沉头安装孔，输出轴为带键槽的圆柱光轴，轴伸长度、法兰止口直径都匹配通用伺服的安装互换尺寸，设备布局阶段可以直接参照数模核对安装孔位与周边护罩、联轴器的避让空间，不用反复二次测绘。电机主体采用分段式壳体结构，中段为散热筋包覆的定子机座，后端叠装制动组件舱，制动器采用失电抱闸结构：设备正常通电运行时，制动线圈得电吸合摩擦片，抱闸完全释放，输出轴可随伺服转子自由回转，不会额外增加运行阻尼；当设备触发急停、系统断电或者伺服使能断开时，制动线圈立刻失电，内置弹簧推动摩擦片压紧制动盘，靠摩擦力锁止输出轴，哪怕垂直轴挂载较重的滑台或者工装，也能牢牢把轴位固定住，避免负载下坠。

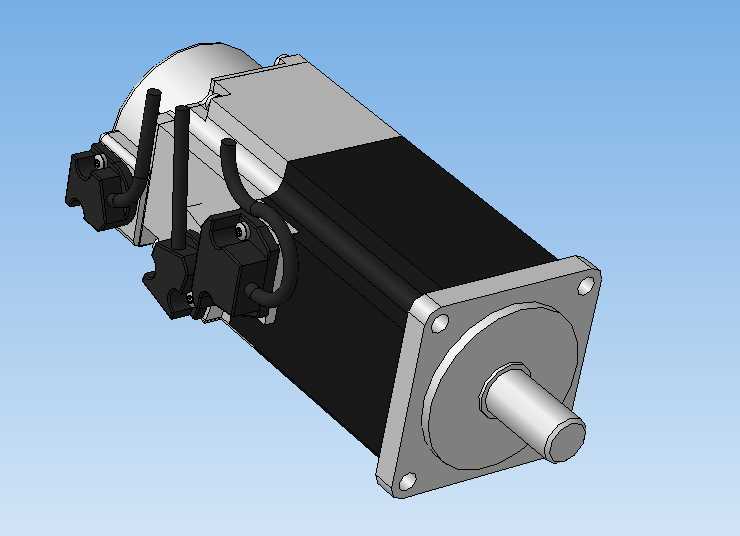

　　建模过程中特意把侧面两个接线组件的形态、走线弯折空间都做了1:1还原：体积稍大的是动力电源接线盒，负责接入U/V/W三相动力线，旁边小尺寸的是编码器反馈接口，用来传输转子位置、转速信号给伺服驱动器，两个接头都预留了线缆弯折的最小半径空间，在做电柜走线、拖链排布的时候，可以直接在三维环境里模拟线缆走向，避免实际装配时出现线缆折弯半径不足、接头和周边机架干涉的问题。

　　实际选型应用里，这类带制动伺服电机最常见的部署场景首先是立式加工中心的升降进给轴，Z轴主轴箱自重完全靠电机抱闸在断电时锁止，加工过程中伺服精准调控进给转速与位置，抱闸仅在静止断电阶段承担锁止功能，不会参与正常运行的动态制动；其次是斜导柱注塑机的顶出轴、码垛机械手的垂直升降关节，工位停机时哪怕气源断开、伺服失力，抱闸也能维持当前位姿；在一些需要安全防护的压力机送料工位，安全门触发打开的瞬间伺服断电，抱闸立刻锁死送料轴，防止人员误触引发机构误动作。

　　结构设计层面，数模把电机各段的装配公差配合关系也做了隐含还原：前端法兰和机座的止口配合保证输出轴和安装基准的同轴度，后端制动舱和电机后端盖的同轴定位，保证抱闸摩擦片的间隙均匀，不会出现偏磨导致抱闸扭矩不足或者运行时摩擦异响。外形上电机本体的棱边、安装孔倒角、航插的卡扣结构都按实物测绘还原，没有做简化失真处理，在做整机设备的干涉检查时，可以精准核对电机尾部和机床后壁的预留间隙、侧面接头和走线槽的距离，避免设备组装完成后才发现部件碰撞、接线工具没有操作空间的问题。

　　不同于普通不带制动的伺服电机，这款机型的后端长度因为集成抱闸组件比同功率标准伺服更长，在做布局设计时不能直接套用普通伺服的轴向尺寸，必须参照数模预留后端的制动舱散热空间，不能把制动器完全贴死在设备壁面上，要留出空气流通的散热间隙，避免长时间抱闸频繁动作后线圈热量堆积，影响制动寿命。同时输出轴端配套联轴器选型时，要注意轴伸长度和键槽尺寸匹配，抱闸的静态锁止扭矩要大于负载重力折算到电机轴的扭矩，预留足够的安全系数，保证断电后负载不会出现滑移。整套数模完整覆盖了从安装定位、走线避让到组件装配的全部结构细节，既可以作为设备选型阶段的布局校核依据，也能作为伺服传动系统教学、非标自动化设计的参考样件。
