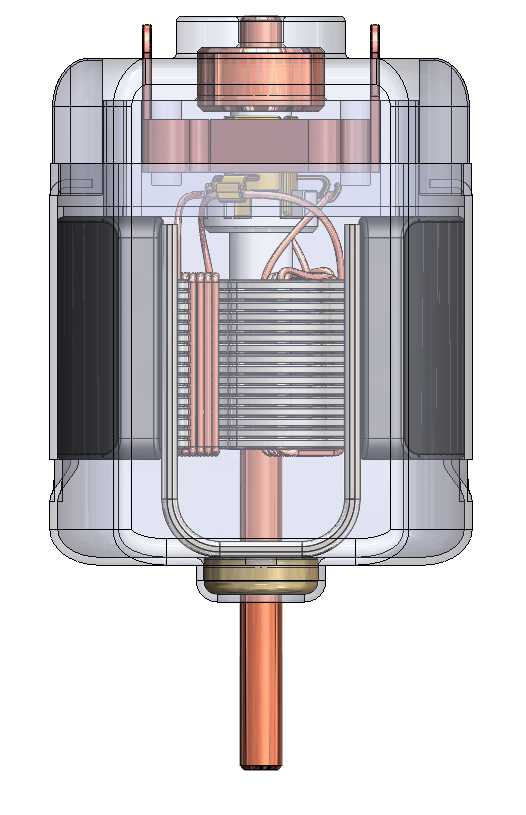

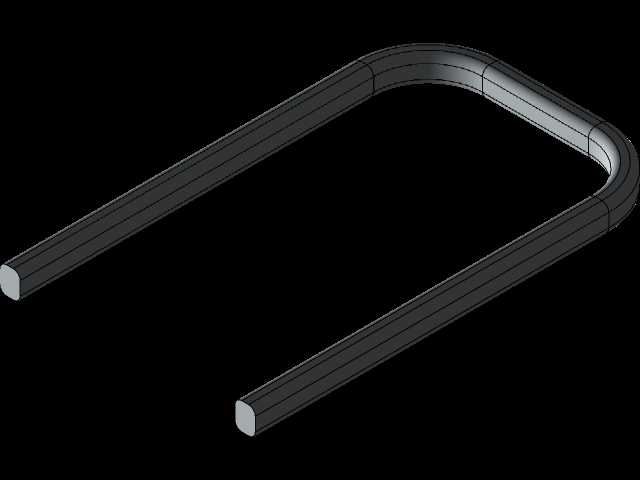

透明外壳直流有刷电机内部结构展示

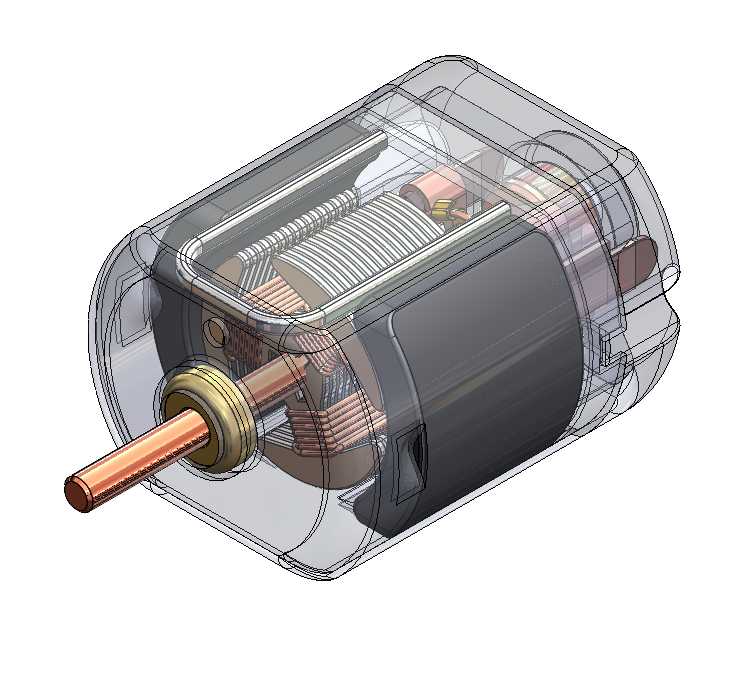

　　这款直流有刷电机采用透明外壳设计，核心目的是完整呈现内部电枢、换向器、磁极、电刷组件的装配关系，多用于机电专业教学演示、结构原理拆解学习场景，也可作为小型机电设备动力选型的结构参考样件。从实际应用场景来看，这类小功率直流电机常搭载在小型自动化执行机构、教学实验台、民用小型电动器具、模型动力模组中，依靠直流供电即可输出稳定转速与扭矩，适配低压供电场景下的动力输出需求。

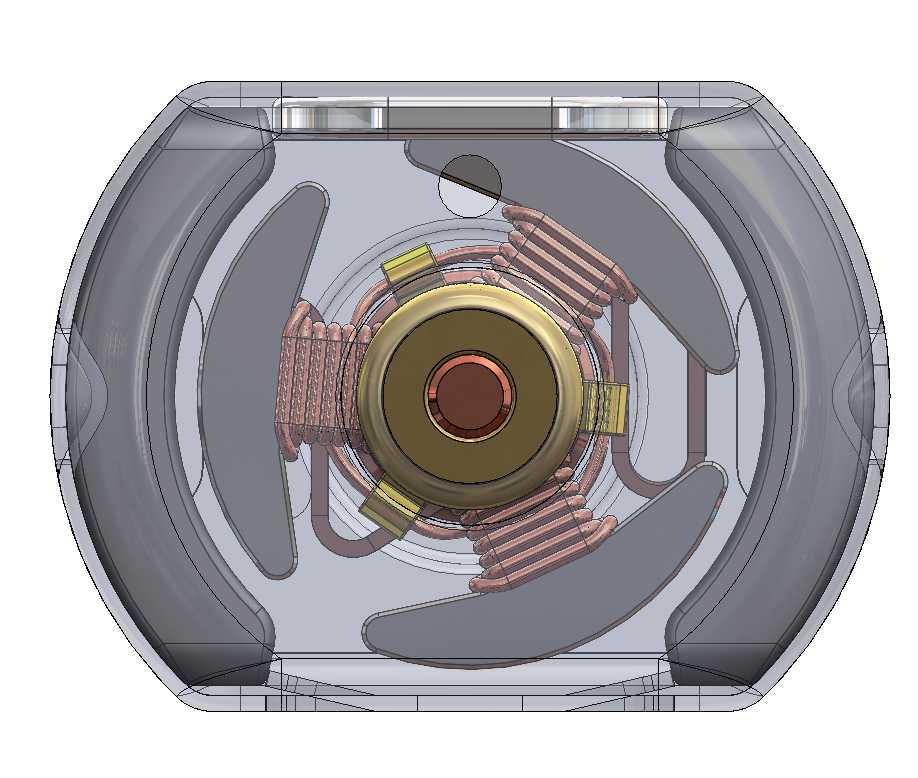

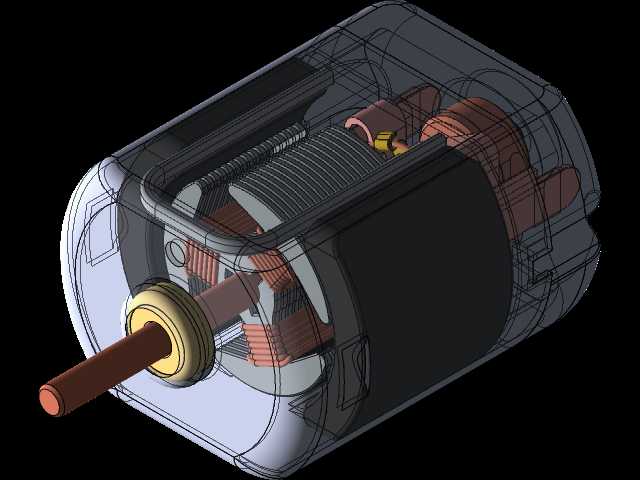

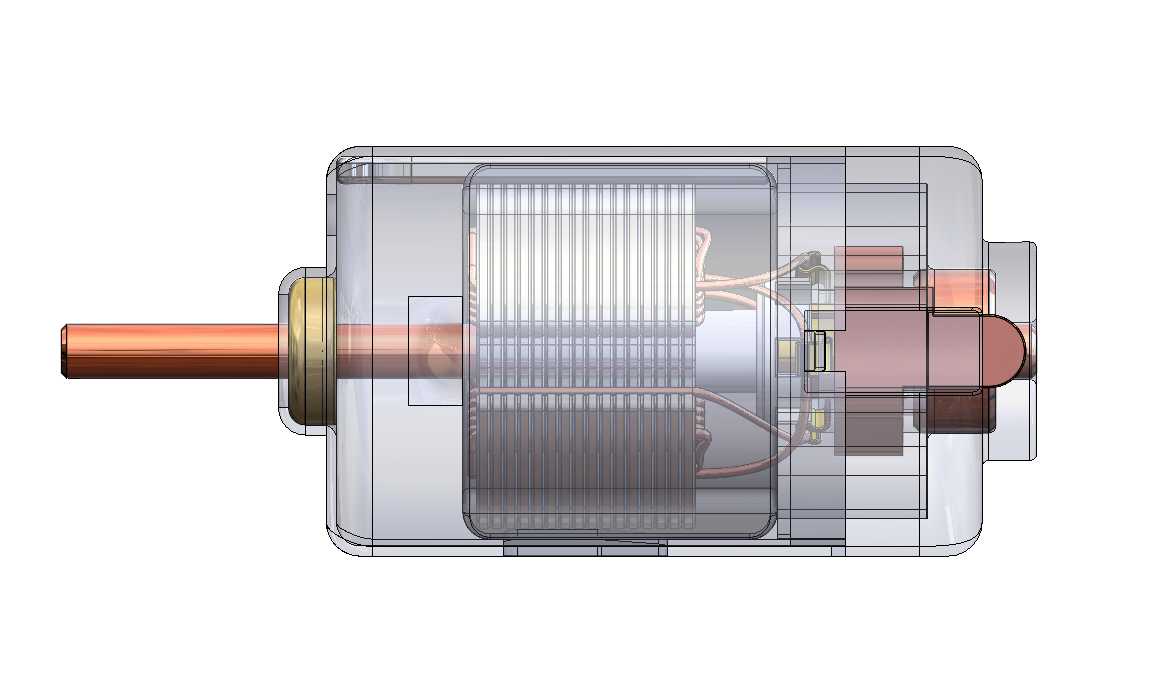

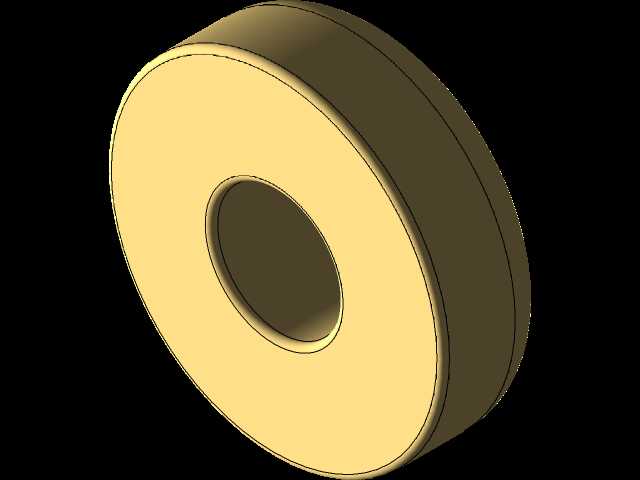

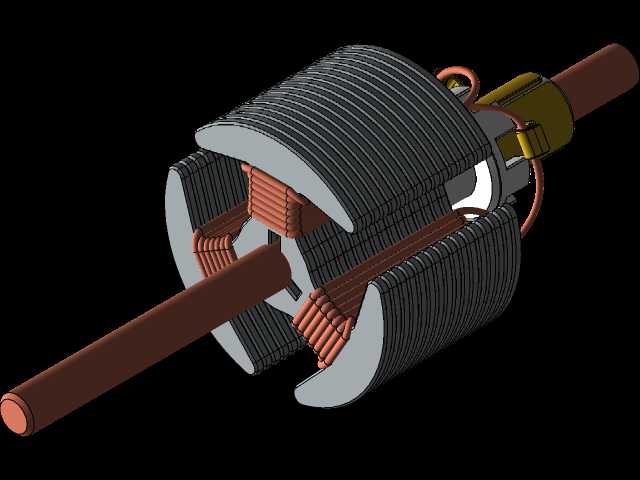

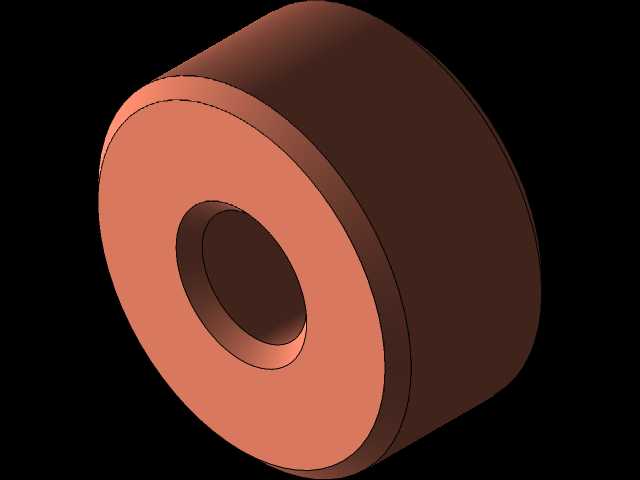

　　从功能特性来看，该电机采用经典有刷直流结构，转子部分由硅钢片叠压而成的电枢铁芯、多匝漆包线绕制的电枢绕组、铜质换向器压装在输出轴上，定子部分包含永磁体磁极、刷架与碳刷组件，通电后碳刷与换向器接触完成电流换向，驱动转子持续旋转输出扭矩。透明外壳采用半透明工程塑料材质，既保留了外壳对内部组件的防护能力，又能直观观察到内部绕组排布、换向器与碳刷的接触位置、转子与定子的气隙间隙，方便学习者理解电机的换相机理与动力传递路径。输出轴采用铜质光轴设计，轴端做了倒角处理，方便与联轴器、带轮、齿轮等传动件装配，轴伸端搭配铜质含油轴承，既保证了旋转精度，又能在无额外润滑的情况下长时间运行，降低日常维护成本。

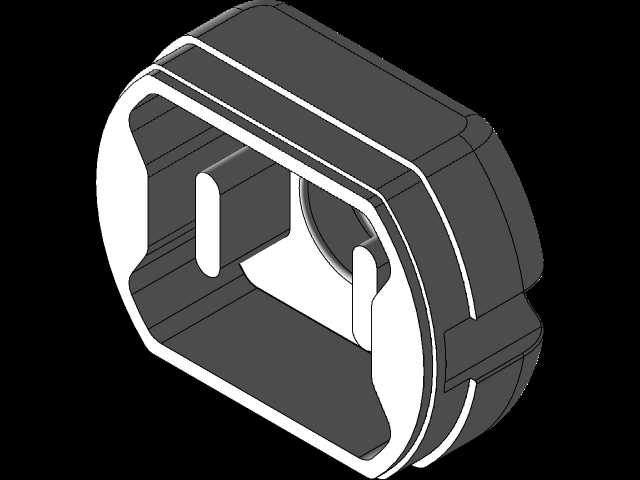

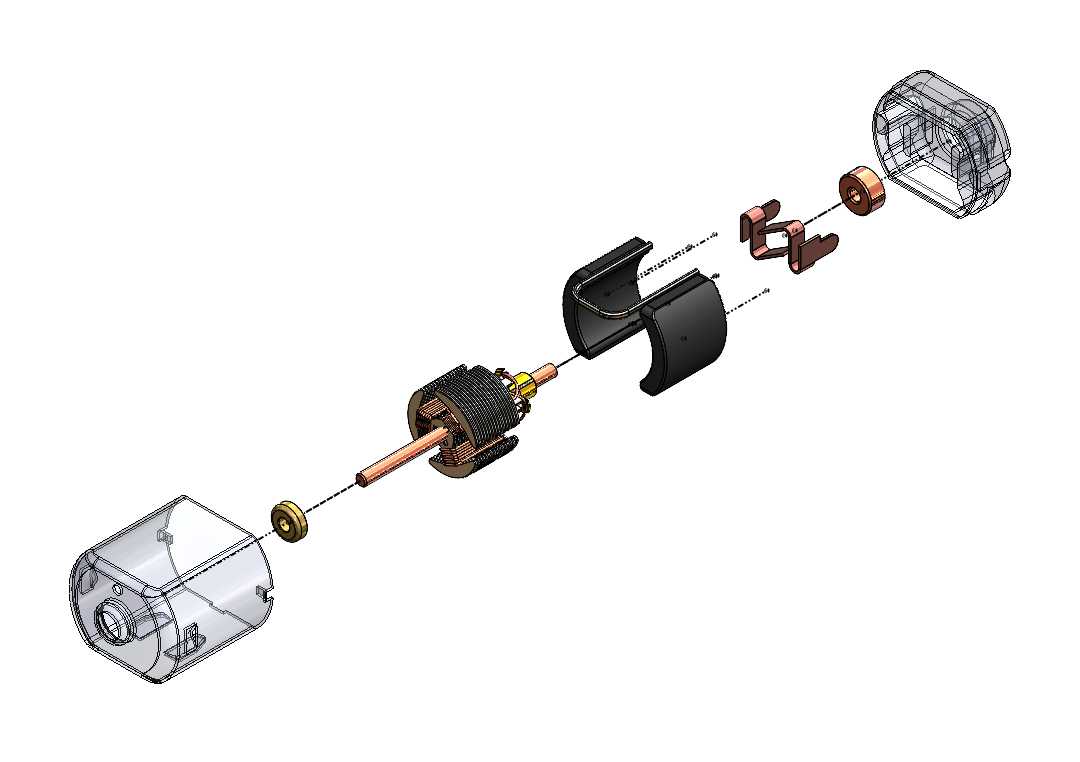

　　设计思路上，这款模型优先还原了量产直流电机的真实装配公差与配合关系，没有为了视觉效果随意修改部件比例：电枢铁芯的叠厚、换向器的片数、碳刷的压紧角度、永磁体的安装位置都和实际量产小功率直流电机保持一致，外壳的卡扣结构、端盖的定位止口也做了完整还原，能让使用者清晰看到电机从端盖装配到定子固定、转子装入、刷架调试的完整装配逻辑。透明外壳的壁厚做了均匀化处理，避免出现壁厚不均导致的注塑缺陷模拟失真，外壳上的散热槽结构也按照真实电机的散热需求做了等比例还原，能直观看到内部气流的流通路径，理解小功率电机的自然散热逻辑。

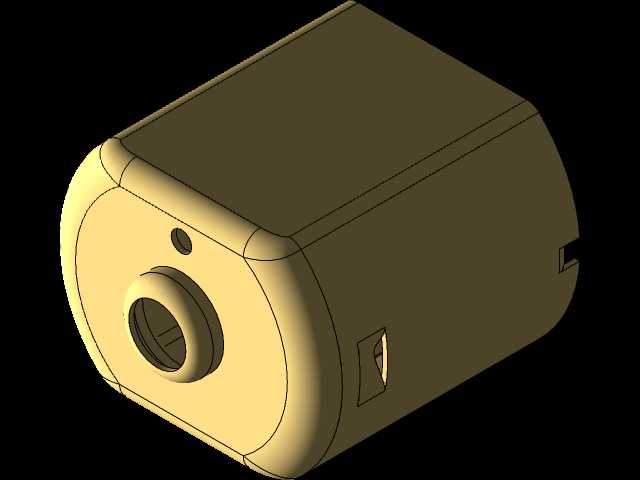

　　从安装边界与外形尺寸来看，这款电机采用常见的扁圆形机壳结构，机壳最大外径适配常规小型电机的安装卡位，输出轴中心高与同功率量产电机保持一致，端盖上的安装孔位间距符合通用小型直流电机的安装尺寸标准，可直接替换同规格常规外壳电机完成装配适配。机壳尾部的端盖预留了电刷维护窗口的对应结构，能直观看到碳刷的磨损余量观察位置，方便理解有刷电机的日常维护点位。转子部分的动平衡槽结构也做了还原，对应实际生产中转子做动平衡去重的工艺位置，能让建模学习者理解电机转子动平衡的工艺实现方式。

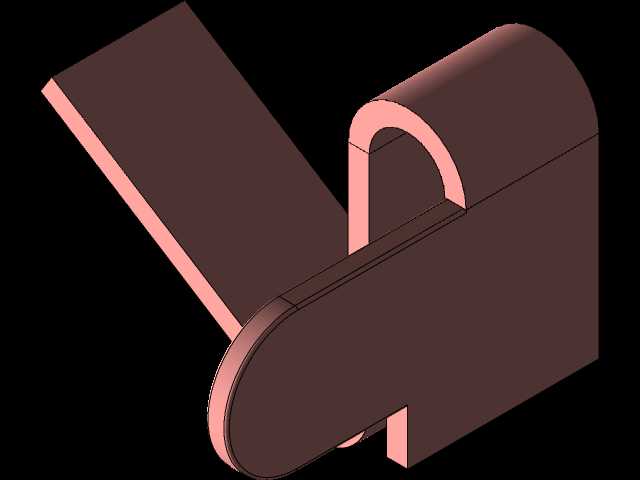

　　在结构细节上，电枢绕组的绕线方向、端部的绑扎固定结构都做了精细化还原，能清晰看到不同槽位绕组的连接关系，以及绕组端部与换向器升高片的焊接位置，对应实际生产中绕组嵌线、焊接、绑扎的工艺流程。永磁体采用贴装式固定在机壳内壁，磁钢的厚度与极弧角度按照小功率直流电机的常见参数设计，保证气隙磁密的合理性，还原真实电机的扭矩输出特性。刷架部分的弹簧压紧结构、碳刷的导向槽也做了完整呈现，能直观看到碳刷在弹簧压力下与换向器表面贴合的状态，理解接触压力对电机换向火花、使用寿命的影响。
