160Nm扭矩d30mm刚性法兰联轴器结构

　　在常规工业传动系统的轴系对接场景里，这类刚性法兰联轴器的应用占比并不低，尤其是对传动同轴度要求较高、无轴向径向补偿需求的重载传动工位，往往会优先选用这类结构来完成两根轴的刚性连接。不同于带弹性元件的挠性联轴器，这类刚性法兰结构没有缓冲补偿环节，完全依靠结合面的摩擦力与连接螺栓的剪切力来传递额定扭矩，因此在选型与安装阶段，对两轴的对中精度要求会比挠性联轴器高出一个等级，一旦对中偏差超出允许范围，运行过程中很容易在轴根、螺栓孔位置产生额外的交变应力，长期运行会引发螺栓疲劳断裂、轴颈磨损等故障。

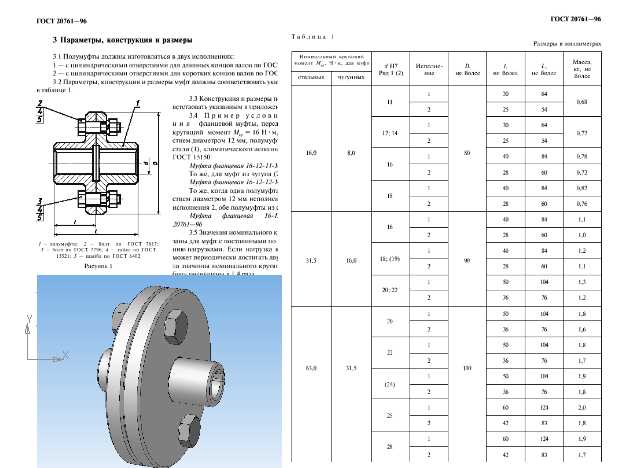

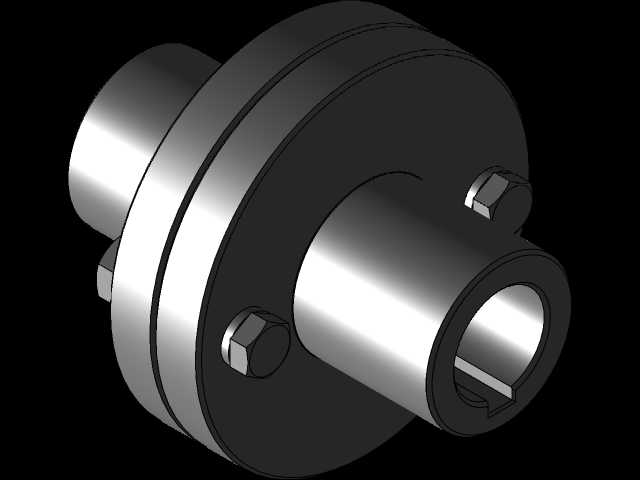

　　从结构设计逻辑来看，这套联轴器采用两个带凸缘的半联轴节分别套装在待连接的两根轴端，半联轴节与轴的配合采用过渡配合加键连接的方式，保证扭矩传递过程中轴与半联轴节之间不会出现相对周向转动，两个半联轴节的对接端面加工有定位止口，安装时止口与止口槽的配合可以快速完成两轴的初步对中，不需要反复打表调整径向偏差，能有效缩短现场安装的调试周期。连接螺栓采用铰制孔用螺栓，螺栓杆与螺栓孔之间采用小间隙配合，相比普通受拉螺栓，铰制孔螺栓可以直接依靠杆部的剪切作用传递扭矩，不需要完全依靠螺栓预紧后法兰面的摩擦力，因此同等螺栓规格下能传递的扭矩上限更高，也能避免运行过程中法兰面出现微滑移导致的连接松动。

　　从安装边界尺寸来看，这套适配30mm轴径、额定传递扭矩160Nm的法兰联轴器，法兰盘外径、螺栓分布圆直径、螺栓规格数量都匹配对应扭矩等级的设计规范，法兰盘厚度经过刚度校核，在额定扭矩下不会出现盘面翘曲变形，半联轴节的轮毂长度根据轴径尺寸做了匹配设计，保证套装在轴上之后，键的接触长度满足挤压强度要求，不会出现键槽压溃的问题。在实际应用场景中，这类联轴器常被用在机床主轴传动、重载减速机输出端连接、离心泵与电机的刚性对接等工位，这些场景的共同特点是传动部件安装底座刚性充足，运行过程中不会出现明显的基础沉降或位置偏移，能长期保证两轴的对中精度满足刚性连接的要求。

　　建模过程中需要重点关注几个配合面的公差设定：半联轴节与轴的配合孔公差、键槽的宽度与深度公差、对接止口的配合公差、铰制孔螺栓的孔位位置度公差，这些公差的合理设定直接决定了零件加工完成后能否顺利装配，以及装配后的传动精度。另外法兰盘上的螺栓孔采用等距圆周分布，建模时需要保证每个孔的轴线与法兰端面垂直，避免螺栓安装时出现别劲的情况，两个半联轴节的端面需要加工出足够的平面度，保证对接后两个盘面能完全贴合，不会出现局部间隙导致的受力不均。

　　在实际选型使用时，需要注意这类刚性联轴器不能用在有冲击振动、或者两轴安装位置存在偏差无法调整到位的场景，没有弹性元件的结构特性决定了它无法吸收传动过程中的冲击载荷，也不能补偿两轴之间的径向、角向、轴向偏差，一旦工况存在上述情况，就需要更换为带补偿能力的挠性联轴器。另外在日常维护过程中，需要定期检查连接螺栓的预紧力，按照对角顺序分次拧紧螺栓，保证每个螺栓的预紧力均匀，避免单个螺栓受力过大出现断裂，同时要检查法兰结合面是否有错位、缝隙，一旦发现对中出现偏差要及时停机调整，避免长期偏差运行导致轴系部件的损坏。
