带外螺纹无线电连接器储运防护盖结构

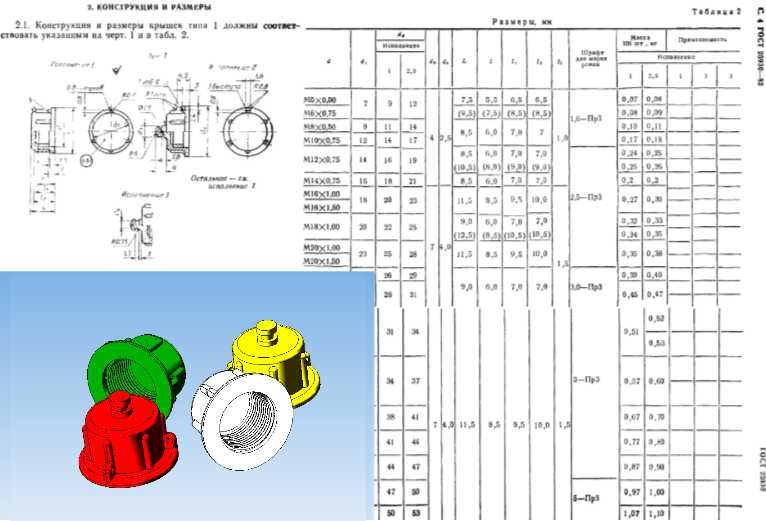

　　在无线电通信设备的生产、转运、仓储全流程中，连接器接口的防护一直是容易被忽略却直接影响整机可靠性的环节——射频接口一旦在储运过程中进入粉尘、潮气，或是受到磕碰损伤内导体、螺纹牙型，装机后轻则出现驻波比超标、信号插损过大的问题，重则直接导致接口报废，连带整段射频链路失效。本次设计的带外螺纹防护盖，正是针对M12x0.75规格的无线电连接器接口做的专属防护结构，适配GOST标准体系下的1型连接器接口，覆盖运输、仓储两个核心场景的防护需求。

　　从实际使用场景出发，这类防护盖的核心作用是在连接器未完成对接的空置阶段，完全封闭接口的外螺纹段与内部插合腔。设计时首先考虑的是安装便捷性：盖体自带与连接器外螺纹匹配的内螺纹段，旋合行程控制在3整圈即可完成锁紧，既不会因为旋合过深导致拆卸困难，也不会因为啮合牙数不足在颠簸运输中松脱。盖体的外圆周做了均匀分布的轴向防滑棱，棱高0.8mm，棱边做R0.3的圆角处理，即使操作人员佩戴劳保手套，也能徒手完成旋紧或拆卸动作，不需要借助额外工具，适配生产线、仓储现场的快速作业需求。

　　结构设计上，盖体内部做了两级台阶腔：外侧腔段直接与连接器的外螺纹旋合，台阶面处嵌装了一圈厚度1.2mm的丁腈橡胶密封垫，当盖体旋紧到位时，密封垫会被压紧在连接器的端面基准面上，形成IP54级的密封防护，能够阻挡常规储运环境中的浮尘、喷淋潮气进入接口内部；内侧腔段做了直径10.2mm的避让空腔，深度4.5mm，完全避开连接器内部伸出的内导体插针，旋合过程中不会出现插针与盖体内壁剐蹭、顶弯的问题，从结构上避免了防护操作本身对连接器造成损伤。

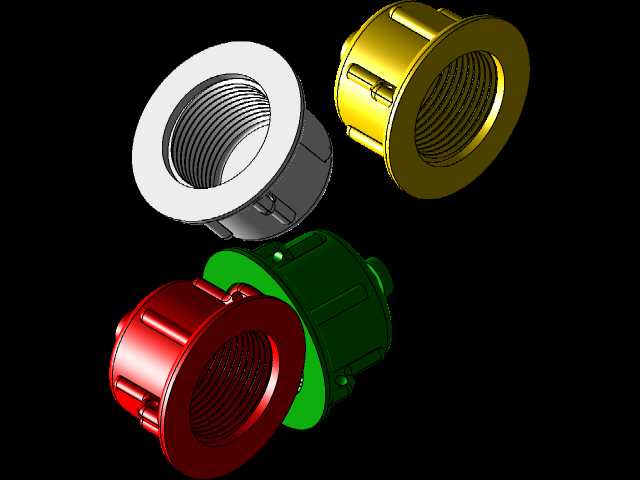

　　外形尺寸与安装边界方面，盖体的最大外圆直径控制在18mm，总高度12mm，旋合到位后突出连接器安装端面的高度仅为8mm，不会过多占用包装箱内的堆叠空间，多个带盖连接器并排摆放时，相邻盖体之间不会出现干涉。盖体的外露端面做了微凸的弧形面，没有尖锐棱角，在包装箱内受挤压时，应力会沿弧形面均匀分散，不会出现应力集中导致的盖体开裂。针对不同的管理需求，盖体可采用不同颜色的工程塑料注塑成型，比如本次展示的红、黄、绿三色，可分别对应不同批次、不同阻抗规格、不同适配频段的连接器，仓储盘点时不需要逐个拆卸核对，通过颜色即可快速分类，大幅提升仓储管理效率。

　　从材料选型匹配结构设计来看，盖体主体采用增韧改性的聚丙烯材料，邵氏硬度控制在85HD，既具备足够的结构强度，在-30℃到60℃的常规储运温度区间内不会出现脆裂、软化问题，螺纹段反复旋合50次以上不会出现牙型磨损滑牙的情况，同时材料本身具备良好的绝缘性能，即使储运过程中连接器带残留静电，也不会通过盖体对外放电。密封垫采用的丁腈橡胶材料耐油脂、耐老化，与连接器金属端面接触不会产生腐蚀粘连，长期存放后拆卸也不会出现残胶附着在连接器端面上的问题，不需要额外做端面清洁即可直接装机使用。

　　在实际的产线配套测试中，这类防护盖能够承受1.2米高度的自由跌落冲击，跌落后盖体无开裂、无松脱，内部连接器接口无损伤；在相对湿度95%的环境下放置72小时，连接器内部金属件无锈蚀痕迹；在频率10-2000Hz的模拟运输振动测试中，连续振动8小时后盖体无松退，完全满足无线电连接器从生产完成到装机调试全周期的防护需求。不同于通用的橡胶防尘塞，这种螺纹旋合式的防护盖不会因为长期受压出现弹性失效，也不会在低温环境下硬化脱落，对于需要长距离运输、长期仓储的无线电设备配套连接器来说，是可靠性更高的防护方案。
