ArmattanM3规格沉头嵌装锁紧螺母结构

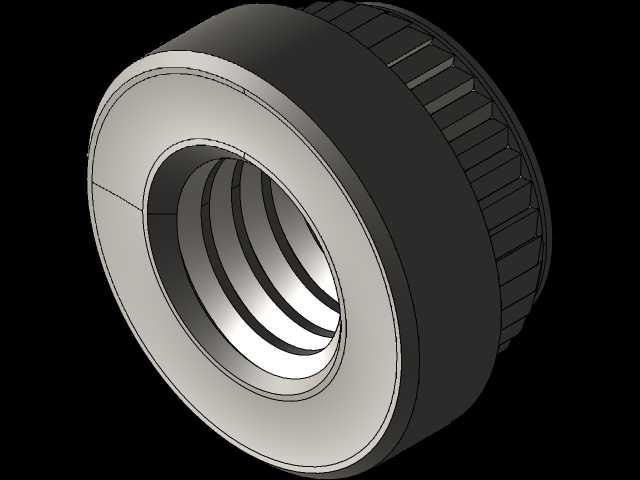

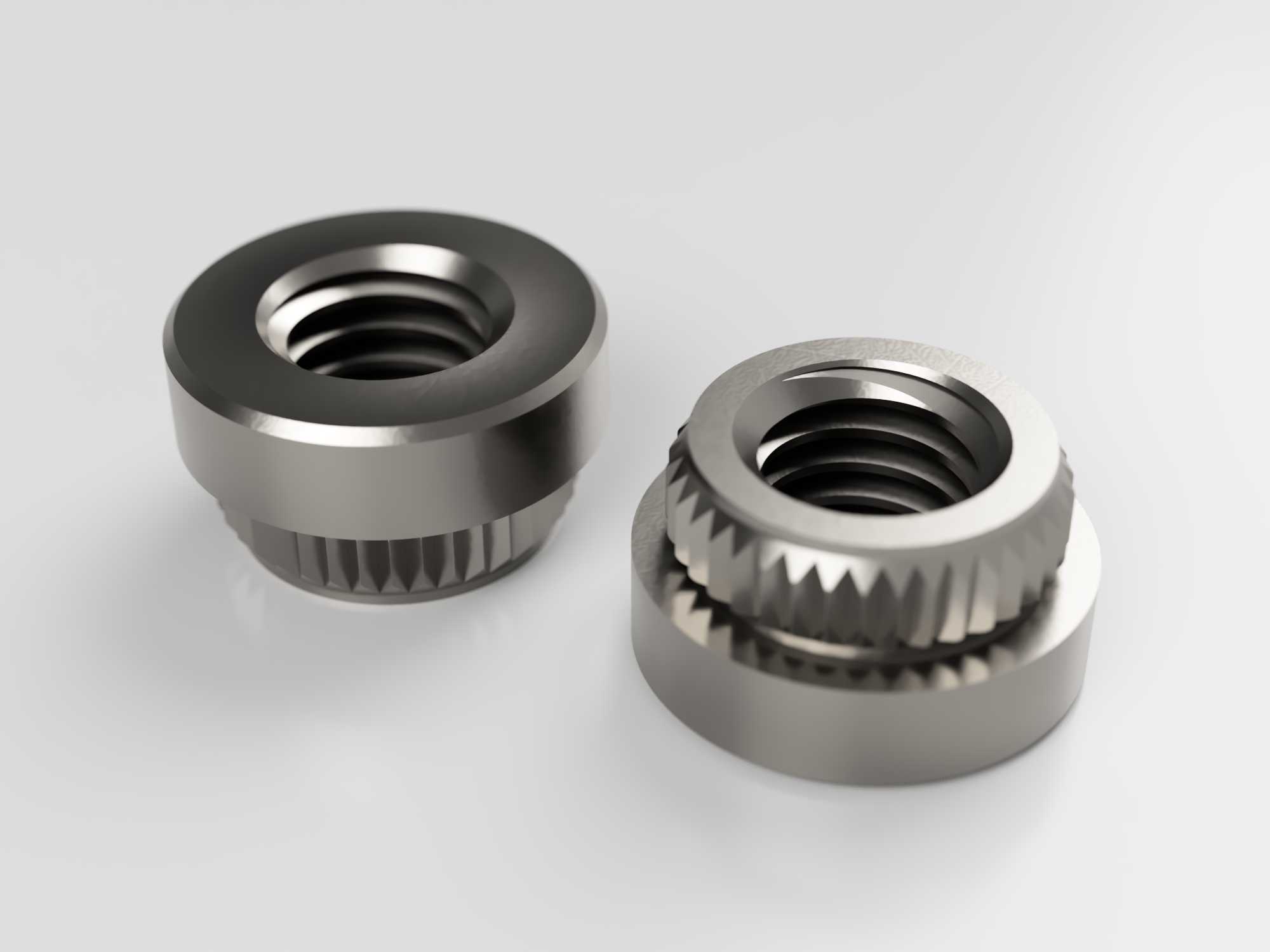

　　这类沉头嵌装螺母主要应用在碳纤维机架、薄板类电控安装结构上，尤其是穿越机机架、小型电控设备的薄板装配场景中，解决薄板攻牙易滑牙、螺纹连接强度不足的问题。日常做小型机架结构设计时，薄板厚度往往只有2-3mm，直接在板材上攻M3螺纹，有效啮合牙数不足3圈，装配时稍用力就会出现滑牙，反复拆装几次螺纹就完全失效，这种嵌装式沉头螺母就是针对这类场景设计的紧固件。从结构上看，螺母整体分为三个功能段，最上端是90度沉头锥面，安装时可以完全埋入板材预先加工好的沉孔内，装配完成后螺母上端面和板材表面完全齐平，不会突出板面干涉其他零部件安装，这也是沉头结构的核心优势，很多需要表面平整的安装位，凸台螺母会占用额外空间，甚至刮擦走线或者其他装配件，

　　沉头结构就完全规避了这个问题。中间段是滚花防滑结构，外圈的直纹滚花加下端的锯齿咬合结构，在螺母压入板材安装孔之后，滚花部分会和安装孔内壁产生过盈配合的摩擦力，下端的锯齿会在压装时咬入板材背面的表层，不管是正向拧紧螺丝还是反向拆卸，螺母都不会跟着螺丝转动，也不会从安装孔中脱出，完全不需要额外做防转结构，比普通的通孔压铆螺母适配性更强，哪怕是碳纤维、玻纤这类非金属薄板，压装之后的防转效果也能满足反复拆装的使用需求。最下端是定位凸缘，压装时凸缘端面贴紧板材背面，和上端沉头锥面形成双向的限位，控制螺母压入的深度，避免压装过深导致沉头端突出板面，或者压装过浅导致螺母松动。做三维建模的时候，首先要确定核心安装边界尺寸，M3螺纹的小径要控制在2.45-2.5mm之间，大径3mm，牙距0.5mm，建模时螺纹收尾要做1.5圈的退刀结构，避免螺丝拧到底时出现顶死的情况。上端沉头的外径要匹配M3沉头螺丝的头部尺寸，一般做到5.5-6mm，锥角严格控制在90度，和标准沉头螺丝的头部锥角完全匹配，这样螺丝拧紧之后头部能完全贴合锥面，不会出现间隙。中间滚花段的外径要比板材安装孔大0.15-0.2mm，形成合理的过盈量，过盈量太小压装后容易松动，过盈量太大压装时会把碳纤维板撑裂，尤其是3mm以下的薄碳板，过盈量超过0.2mm很容易出现孔边崩裂的问题。滚花的齿距控制在0.3mm，齿深0.2mm，既保证足够的防滑咬合力，又不会因为齿太尖锐在压装时切断板材纤维。下端锯齿的角度做60度，

　　齿尖朝向外侧，压装时齿尖能顺利咬入板材表层，不会出现打滑。安装孔的设计也要匹配螺母尺寸，板材上的通孔直径做3.4-3.5mm，比滚花段外径小0.1mm左右，上端沉孔的直径5.6mm，深度根据板材厚度调整，保证压装后螺母上端面和板面齐平。实际装配的时候，用普通的台钳或者压床就能完成压装，不需要专用的压铆设备，小批量制作样机的时候操作非常方便，这也是这类螺母在非标小设备、航模机架上被广泛使用的原因。和普通的热熔螺母相比，这种压装式沉头螺母不需要加热，不会因为高温导致碳纤维板或者塑料板的孔边变形，安装效率更高，连接强度也更好，反复拆装十次以上也不会出现松动或者滑牙的问题。建模的时候还要注意细节，所有的锐边都要做0.1mm的倒角，

　　尤其是沉头和滚花段的衔接位置，压装时不会刮伤安装孔的内壁，下端锯齿的齿尖不要做的太尖锐，避免压装时应力集中导致齿部崩裂。螺纹部分如果是做装配仿真，可以用简化的装饰螺纹线，如果是做加工生产的模型，就要绘制真实的螺旋牙型，保证和标准M3螺丝的啮合间隙在0.05-0.1mm之间，既不会出现卡滞，也不会因为间隙太大导致连接晃动。这类螺母除了航模机架之外，在小型电控盒、薄铝板设备面板、3D打印机的薄板结构上也有大量应用，只要是薄板上需要反复拆装的M3螺纹连接位，都可以选用这类沉头嵌装螺母，比焊接螺母、拉铆螺母的表面平整度更好，安装也更便捷。做结构选型的时候，要根据板材的厚度选择对应长度的螺母，比如2mm厚的板材，螺母总高度控制在2.5mm左右，3mm厚的板材总高度控制在3.5mm，保证下端锯齿能完全咬入板材背面，同时沉头端不会突出板面。很多新手设计的时候容易忽略沉孔的深度匹配，要么沉孔太浅导致螺母突出，要么沉孔太深导致螺母压入后没有足够的支撑，连接强度下降，建模时要把板材和螺母做装配干涉检查，确认压装后所有配合面都完全贴合，没有过盈或者间隙过大的问题。
