重载工件360度回转焊接装配变位平台

　　这套回转承载平台的三维结构，面向重型箱体、大型钢结构件在组对、焊接、修磨与检测工位上的姿态调整需求，整体采用底部回转支承加台面承载框架的布局，台面为大直径圆形回转基体，外缘预留足够的操作避让空间，底部沿圆周均布多组可调支撑脚与驱动限位组件，既承担整台设备加上工件的垂向载荷，也约束回转过程中的径向窜动。

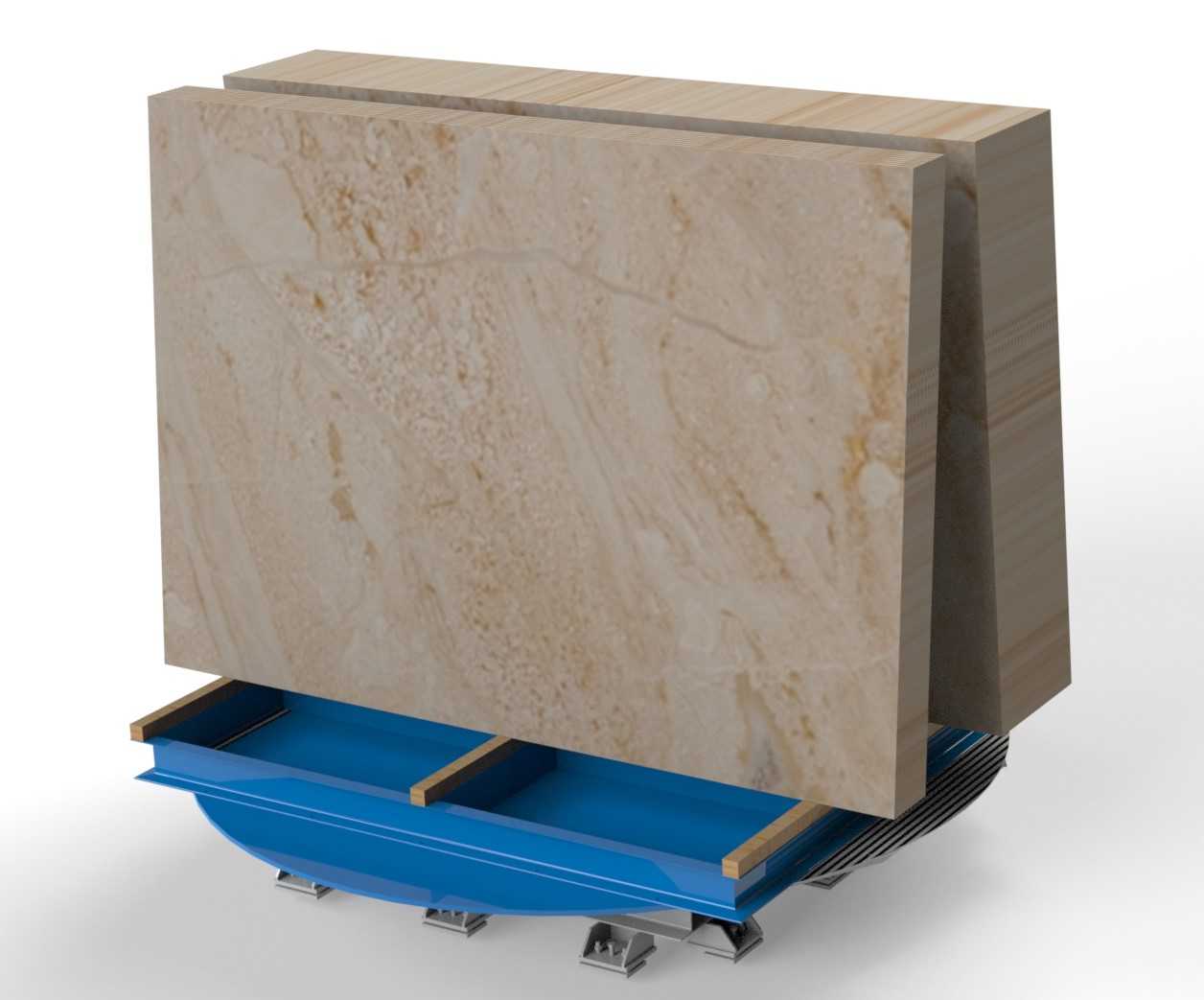

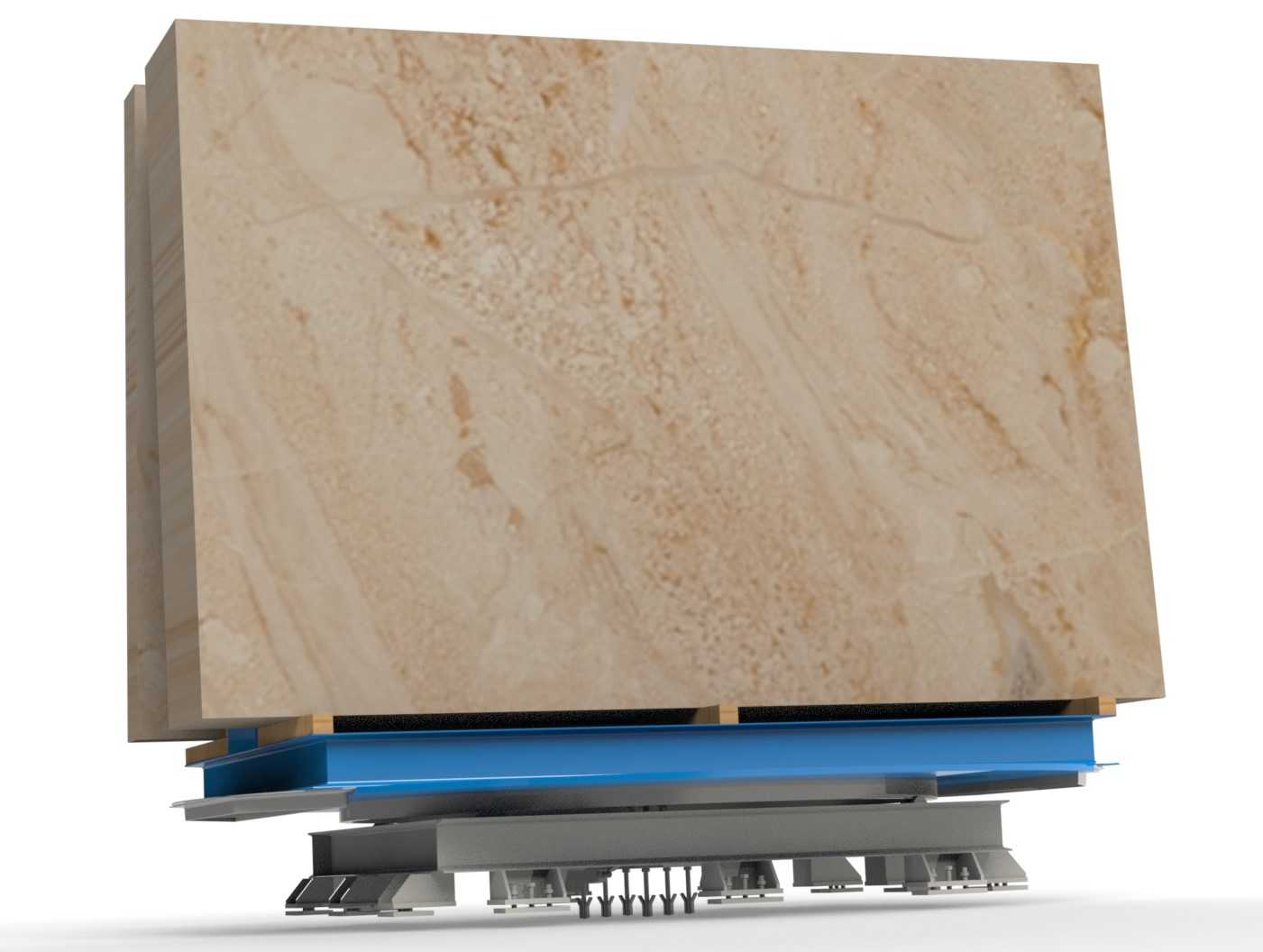

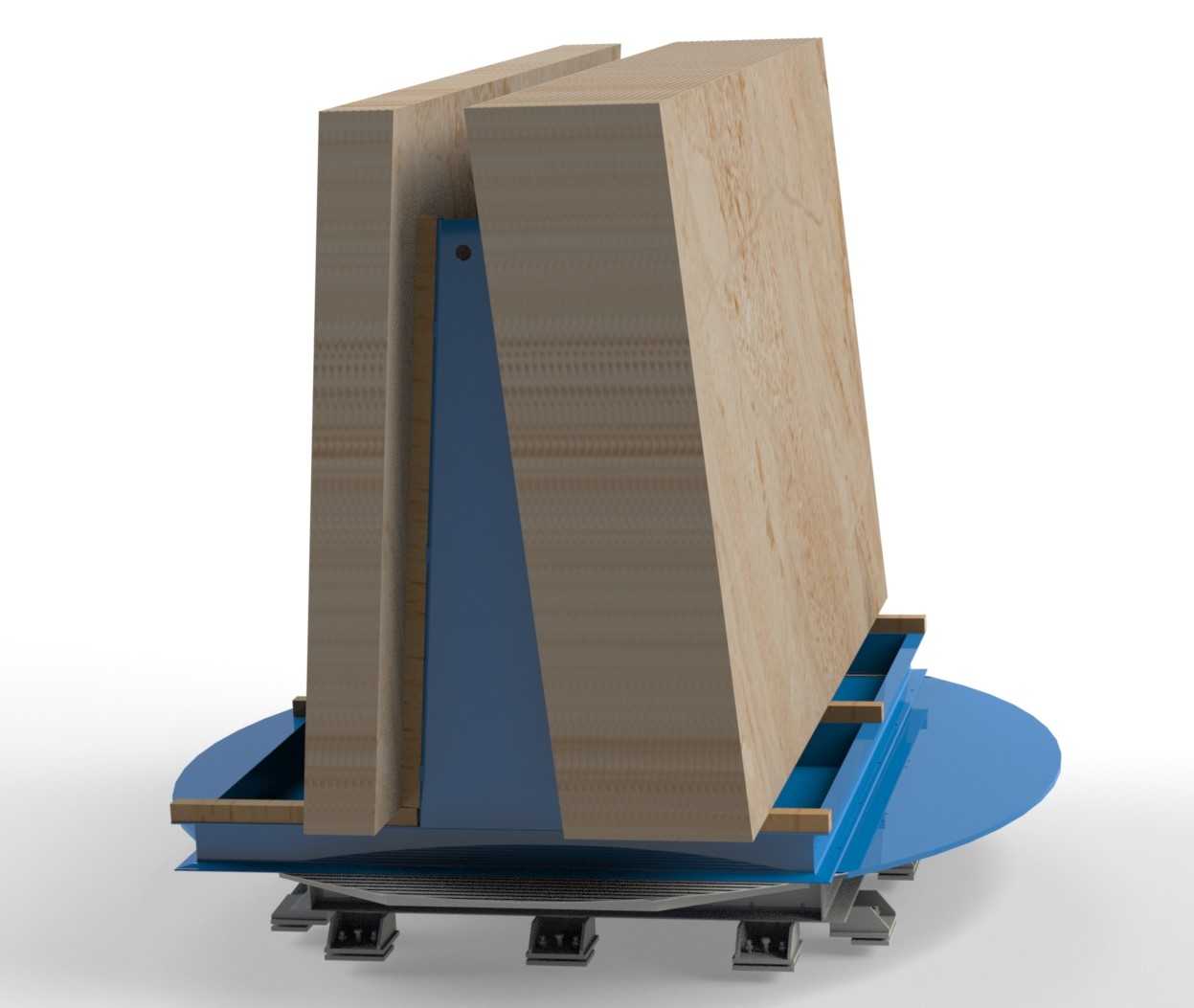

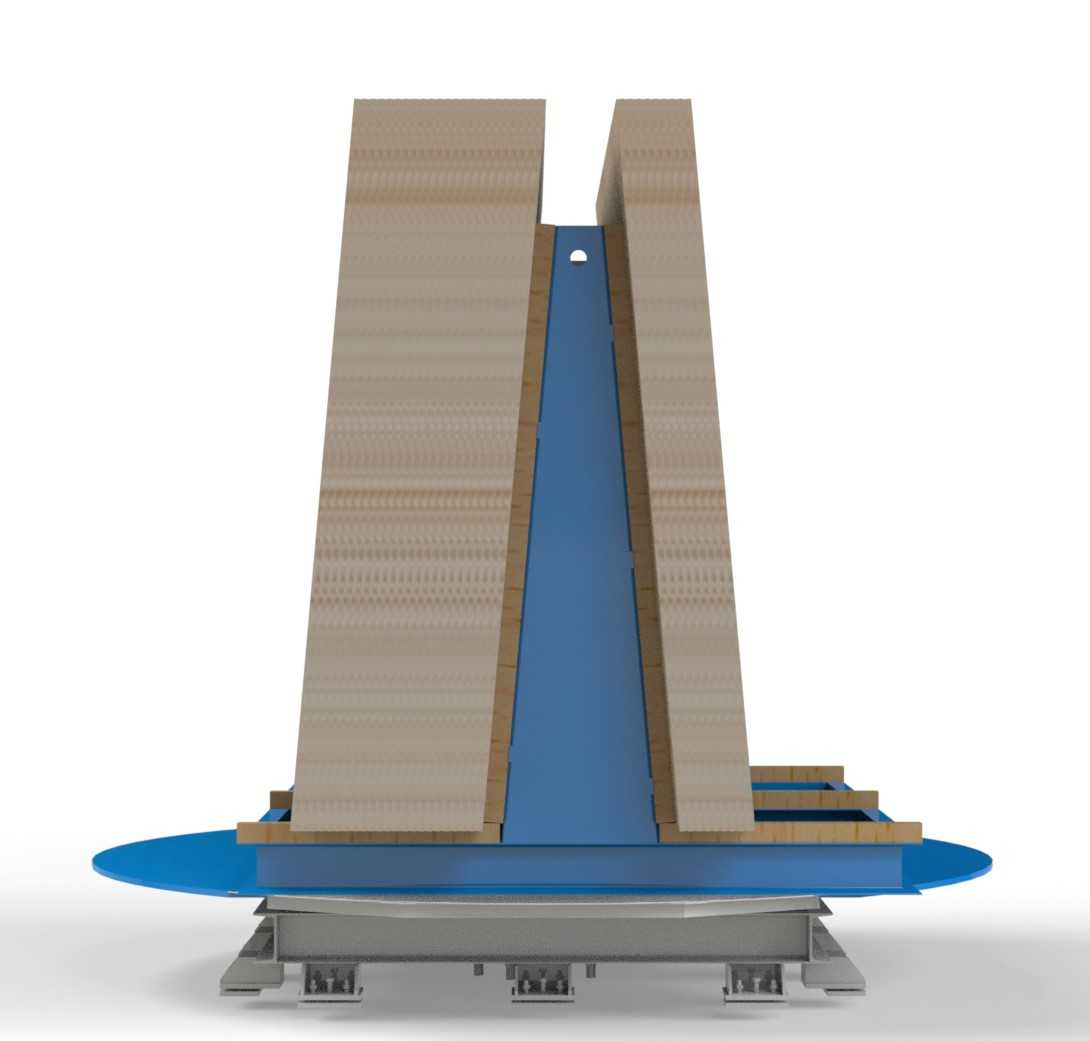

　　从现场使用逻辑来看，这类平台最常布置在结构件焊接车间的变位工位：当工件外形尺寸大、焊缝分布在多个立面时，若依靠行车反复翻转工件，不仅吊装占用工时高，大尺寸工件悬空翻转还存在很大的安全隐患；将工件整体固定在回转台面上后，操作人员可以在固定站位完成环向各位置的作业，配合外围的焊接操作机或者人工焊枪，能够把立焊、仰焊位置转化为更易控制的平焊位置，有效降低长焊缝的成型难度。台面上方设置的两组大倾角斜向支撑构件，是针对特定重型楔形工件做的定位靠山：支撑面贴合工件外侧轮廓，内侧的蓝色竖向立板作为中间定位基准，两侧支撑与工件接触的位置加装了长条垫木，垫木通过沉头紧固件固定在钢结构支撑框架上，既可以避免钢制支撑直接刮伤工件已加工表面，也能通过更换不同厚度的垫木适配小范围的工件尺寸偏差。

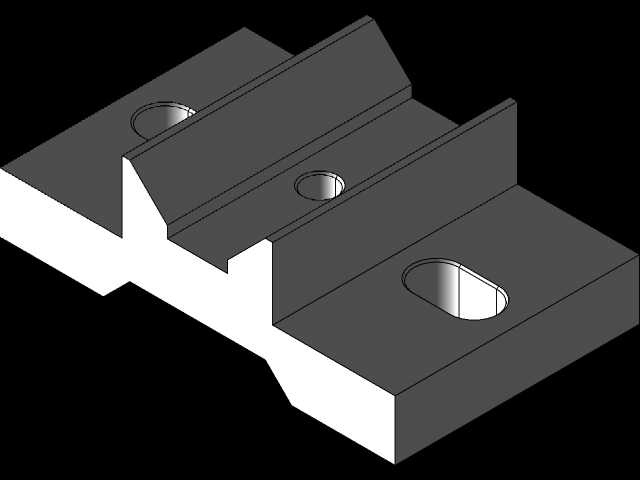

　　结构设计层面，底部圆形回转台面采用焊接箱型截面，台面下方铺设环形轨道配合底部的支撑滚轮组，回转驱动可配置伺服减速电机带动小齿轮与回转支承外齿圈啮合，也可根据工位节拍需求采用手动锁紧加分度销的低成本方案，适配小批量多品种的生产场景。台面边缘预留了多组T型槽安装位与螺纹孔阵列，用户不需要二次加工台面就可以直接固定各类定制夹具、压紧器或者定位靠山；图中可见台面两侧伸出的蓝色槽钢结构，就是用于安装快速夹钳的延伸支座，工件吊装到位后，夹钳从侧边压紧工件底部法兰，配合斜向靠山的侧向限位，即使平台回转启停产生惯性力，工件也不会出现相对滑移。

　　安装边界方面，整套平台的总高度控制在常规车间作业的舒适区间，圆形台面的直径覆盖大尺寸工件的支撑跨度，底部支撑脚的接地位置留出了叉车搬运的叉车位，车间地面需要做对应的预埋硬化处理，若工件总重量接近平台额定载荷，建议在支撑脚位置预埋钢板并做二次灌浆，避免长期重载下地面沉降导致台面回转精度丢失。平台的回转中心与车间行车的吊钩中心线建议做同轴对齐，工件吊装下落时可以直接对准定位基准，减少行车微调的时间。

　　针对不同的应用场景，该平台还可以做模块化拓展：在自动化焊接单元中，台面上可以加装气动顶升定位机构，配合上下游的辊道输送线实现工件自动上下料；在人工装配工位，台面侧面可以加装角度刻度盘与分度锁紧装置，每旋转固定角度后自动锁止，方便工人按节拍完成多组螺栓的紧固作业。斜向支撑构件采用螺栓连接的方式固定在台面上，当切换生产其他外形的工件时，可以整体拆除靠山组件，换装平面对应的夹具，快速恢复为通用回转工作台使用，避免工位设备的专用化浪费。整套模型完整还原了从底部支撑、回转基体到上部定位工装的全部装配关系，结构件的板材厚度、连接孔位、配合间隙都按照实际焊接工装的设计规范搭建，可直接用于同类变位平台的方案参考、结构细化与选型校核。
