林区原木液压上料归堆装载坡道

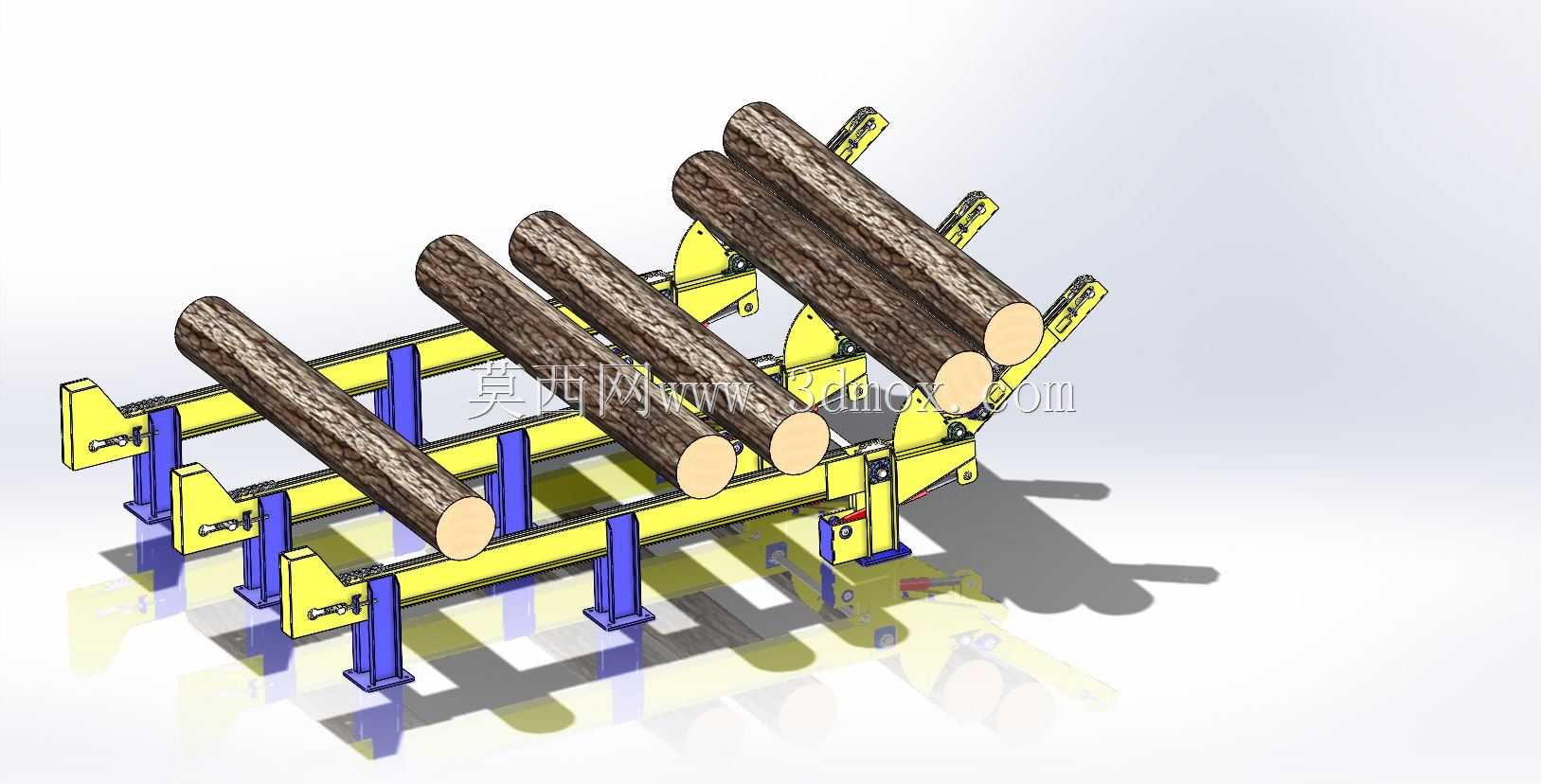

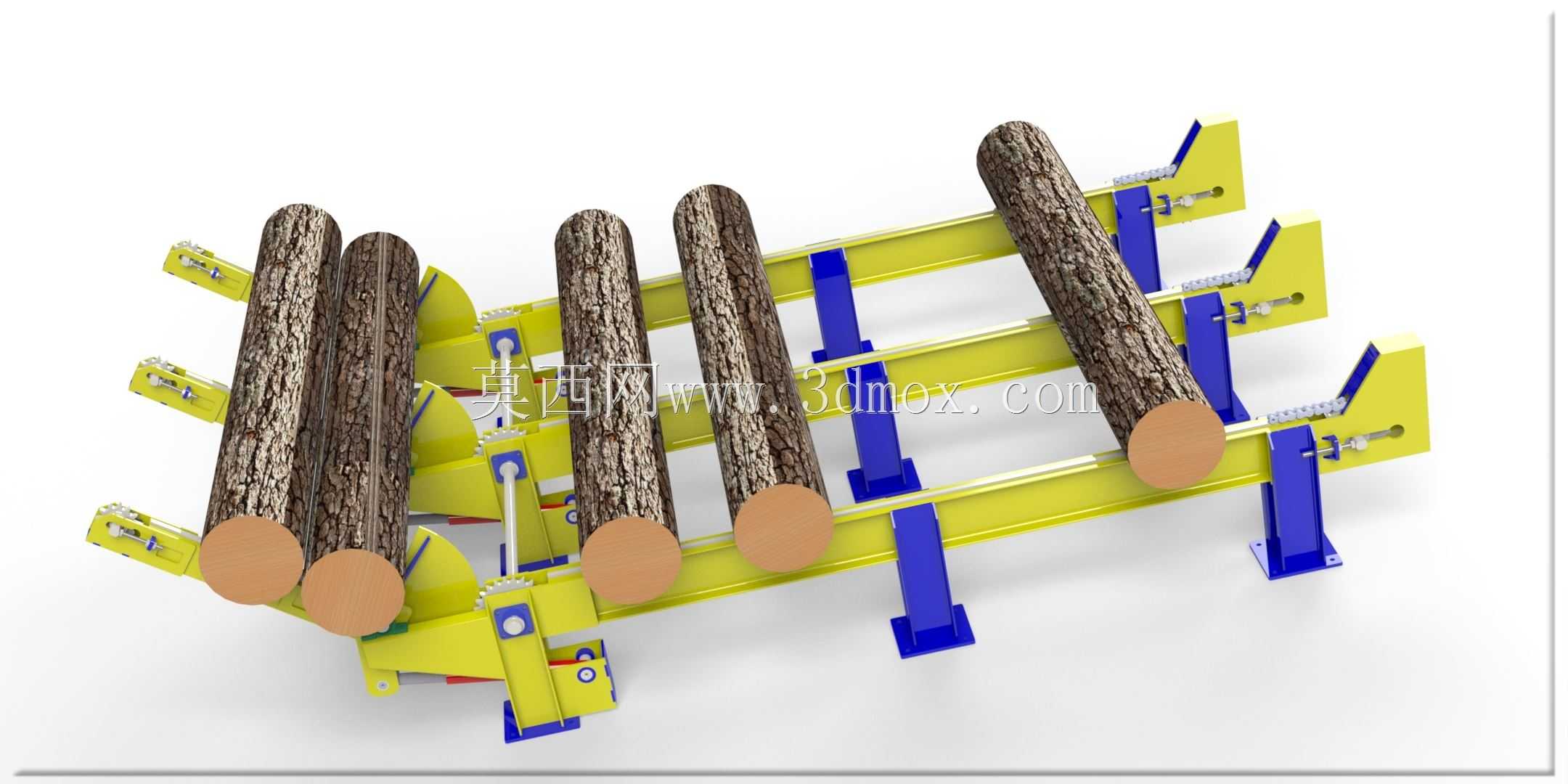

　　这套坡道结构主要服务于林区贮木场、木材加工车间进料段以及原木转运堆场，解决的是重型原木从地面低位向锯切线、输送台或运输车辆对位时的高差过渡问题。常规原木上料依赖叉车反复举升或人工撬动，作业中圆木容易滚动偏摆，对位效率低且存在挤压风险，该结构通过带挡料齿的承托梁与液压摆臂配合，把圆木的暂存、限位、抬升和推送整合在同一机架上。从现场布置看，整机沿原木进给方向铺设，主体由两根平行的黄色承托主梁构成承载骨架，梁面间隔布置带锯齿的止挡块，圆木横放在主梁之间时，锯齿嵌入原木表皮，避免木料在抬升过程中沿坡面滑移。蓝色立式支腿分布在主梁下方，承担竖向载荷并把整机抬离地面，支腿底板预留安装孔，可直接锚固在混凝土地基或钢制平台上，

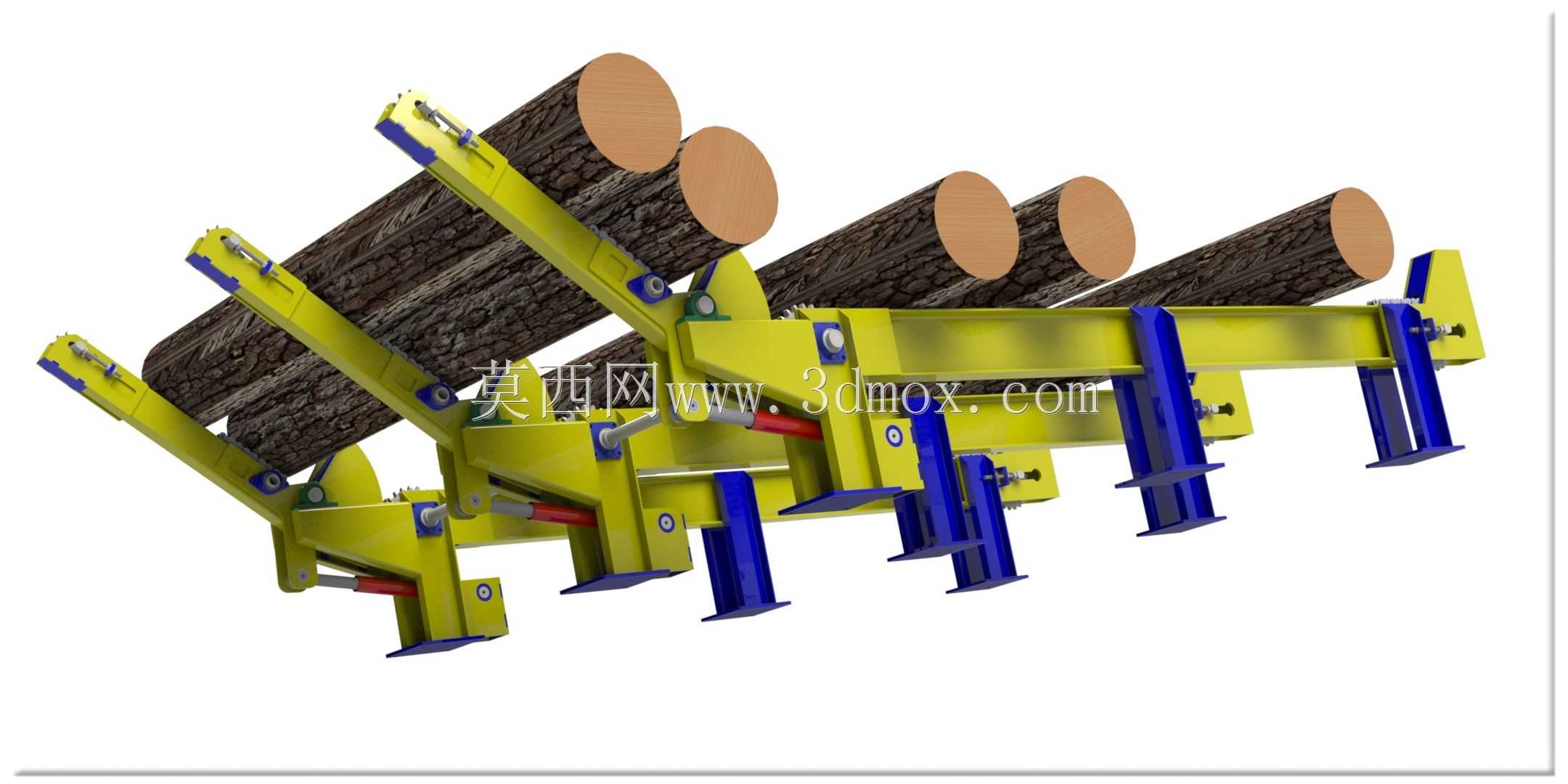

　　安装时需保证两支腿纵向连线与原木进给方向垂直，防止偏载导致机架扭转变形。液压驱动单元布置在主梁侧端，摆臂与主轴通过铰接座连接，作业时液压缸推动摆臂绕铰点回转，把横置的原木逐根抬升至坡道高位，再由末端挡料机构释放，让圆木沿导向面滚入下一工位。设计阶段优先考虑了原木规格的适配范围，承托梁的间距可通过中部蓝色调节立柱改变，小径级间伐材和大径级原条都能稳定搁置，避免木料从梁间隙掉落。机架端部的黄色可调挡架带有长槽孔，能够根据原木长度调整止挡位置，让不同材长的木料都能对齐中心，减少后续锯切的找正时间。结构受力上，主梁采用箱型焊接截面，承受圆木集中载荷与抬升冲击，铰接点处加装加强筋板，反复摆动工况下不易出现焊缝开裂。

　　现场安装边界需要预留侧向检修空间，液压管路沿主梁下方排布，远离木料滚动摩擦区域，防止树皮剐蹭油管。坡道低位端贴近地面时，原木可直接由滚木台或地面拖拽上料，高位端与后续输送链台平齐对接，高差控制在输送链承载面范围内，不需要额外过渡跳板。整机的挡齿角度经过取舍，齿高既要咬住树皮止滑，又不能在卸料时卡住原木，摆臂的回转行程覆盖从地面承托位到高位释放位，动作过程中木料始终被两侧限位块约束，不会侧向窜出。针对木材作业粉尘大、树皮碎屑多的特点，铰接转动部位保留了敞露式维护空间，便于日常清理残留木屑和加注润滑脂，支腿高度也可根据现场地基平整度做小幅调整，保证主梁工作面处于设计倾角。这套结构没有复杂的数控联动部件，全部动作通过液压逻辑完成，适合林区野外供电与维护条件有限的场景，建模时把焊接机架、铰接摆臂、液压元件、止挡齿和调节立柱的装配关系完整还原，工程人员可直接据此核对工位布局、校核抬升轨迹，并判断与现有锯材线进料端的对接尺寸是否匹配。
