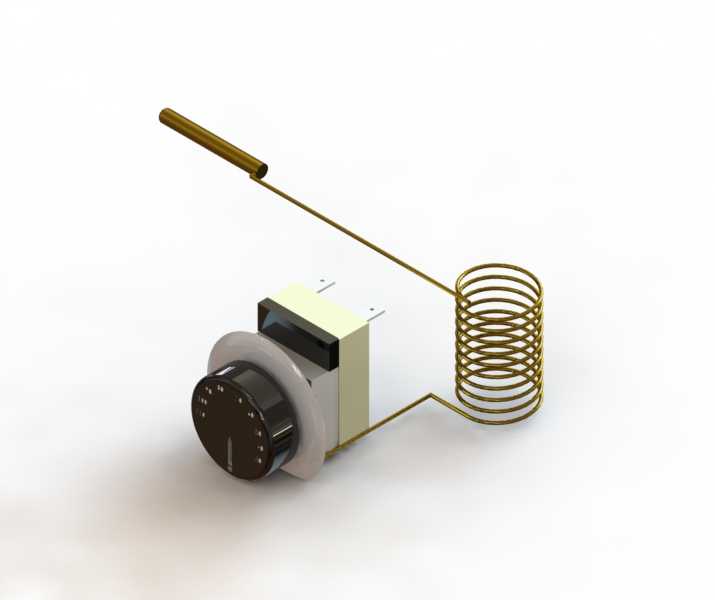

液胀式可调恒温温控器带感温包结构

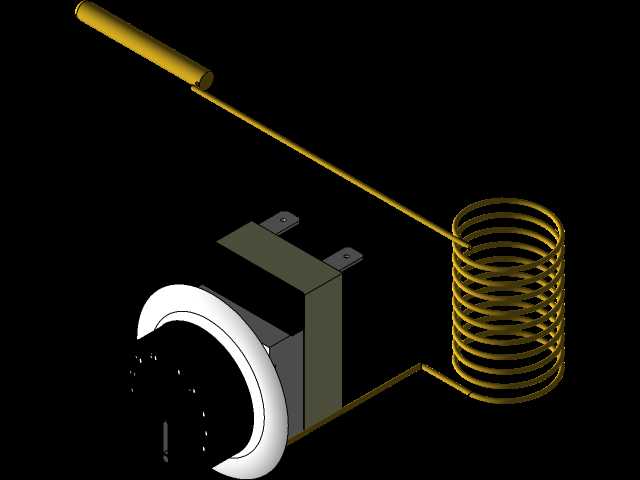

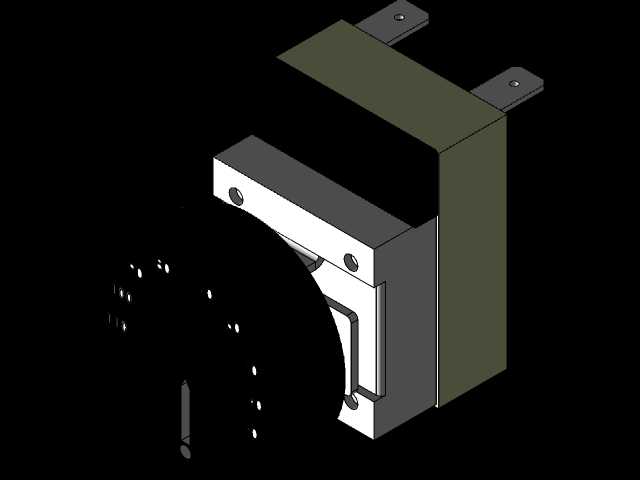

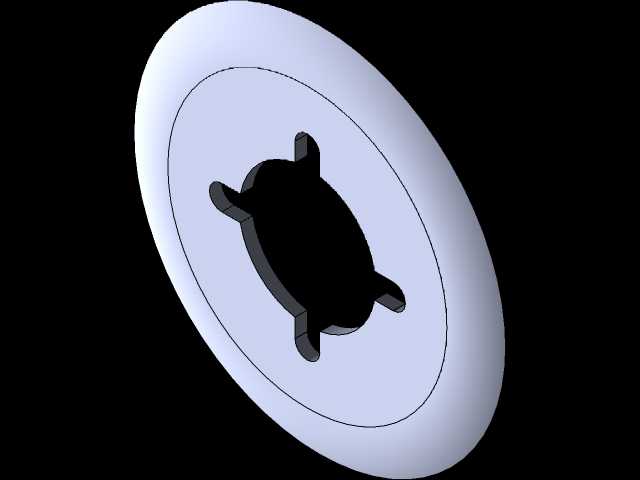

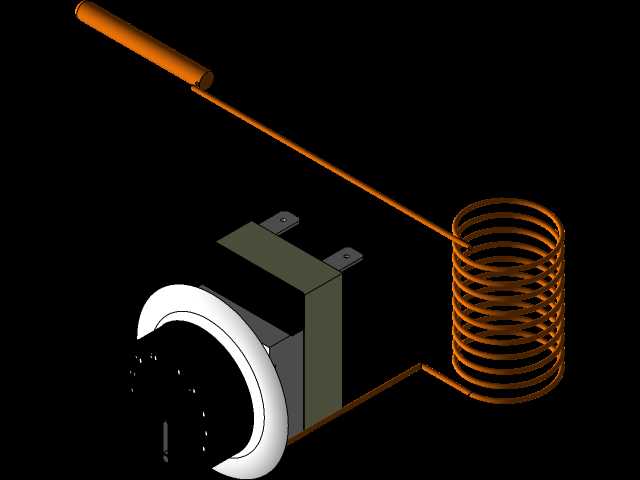

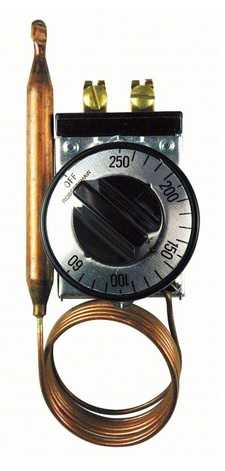

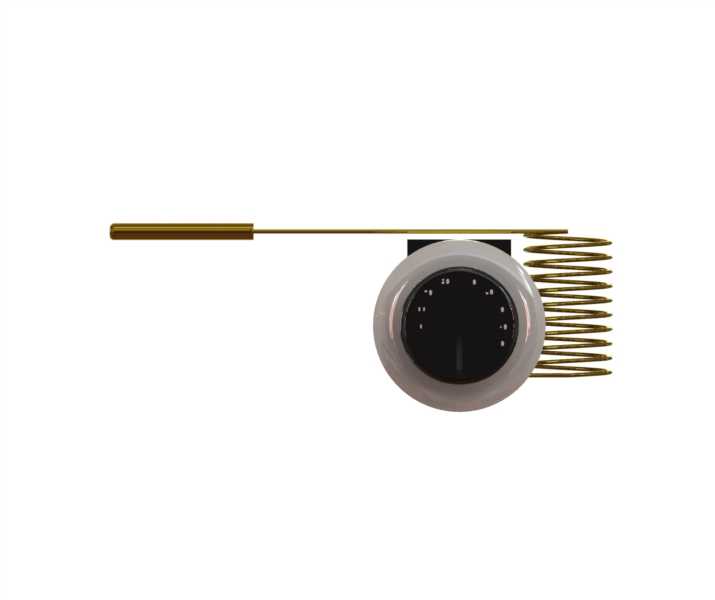

　　这套温控执行部件常见于商用开水器、电采暖炉、烘焙烤箱、食品保温台以及贝恩玛丽这类水浴保温设备，核心作用是在加热回路里直接感知被控介质温度，到达设定阈值后机械切断触点，不需要外接控制电源即可完成过热保护与恒温调节，属于小型加热设备里可靠性很高的无源温控元件。整套结构由旋钮调节端、微动开关基座、毛细管、螺旋感温筒与远端感温棒五部分组成，建模时把各部分的装配关系完整还原：前端黑色旋钮带温度刻度标识，旋钮后方是圆形安装法兰，法兰上预留两个安装孔，可直接卡在设备面板的开孔上，背部用锁紧螺母固定；法兰后侧叠装绝缘基座与微动开关组件，基座侧面伸出两个电气插片，用于串接在加热供电回路中。从基座引出的细长毛细管为金属薄壁管，

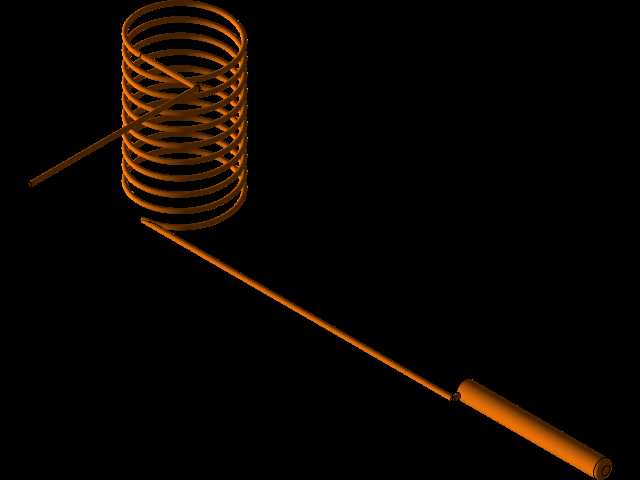

　　内部充注热胀冷缩的感温介质，管路一端延伸出长直感温棒，用于插入水套、风道或加热腔内部直接测温，另一端盘绕成螺旋弹簧状的感温筒段，这段螺旋结构既可以补偿安装时的管路拉伸余量，也能在设备振动时避免毛细管硬折断裂。工程选型时首先要确认温控量程，该款覆盖30℃至110℃调节区间，适配水浴保温、液体加热这类不会超过沸点的工况，旋钮旋转角度对应温度刻度，内部通过调整弹簧预紧力改变感温介质推动触点动作的触发压力，温度设定值越高，触点断开对应的介质膨胀压力越大。安装边界上，前端法兰适配常规面板开孔，旋钮突出面板高度满足人手旋转操作空间，背部基座厚度控制在狭小电气舱内可容纳的范围，毛细管总长预留足够走线距离，布置时要避开尖锐钣金棱边，

　　弯曲半径不能过小，防止薄壁毛细管折扁导致内部介质通路堵塞；远端感温棒必须与被控热源充分接触，水浴设备里要浸入液面以下，风道设备里要置于气流主流区，不能贴在加热管干烧区域，否则会出现测温滞后甚至误触发。结构设计上把感温、传动、触点通断三个功能模块完全集成在一体，不需要额外温控仪表与传感器接线，整机厂装配时只需固定本体、布置毛细管、串接两个插片即可完成温控回路搭建，大幅降低小型加热设备的电气成本与故障点；螺旋盘管段在建模时按等节距圆柱螺旋特征生成，还原了实物管路的柔性走向，长直感温棒末端做圆滑收口，避免安装时划伤保温层或水封密封圈，基座与法兰之间的绝缘衬套保证带电插片与金属面板之间的电气间隙，满足低压电器的防漏电要求。

　　在整机三维布局阶段，这类温控器的走线校核往往是容易遗漏的环节：毛细管从控制面板到加热腔的路径要随设备钣金内壁排布，预留设备开盖维护时的拉扯余量，螺旋段自然舒展不被挤压，触点动作时的本体微小形变不能被周边线束卡滞，旋钮旋转行程范围内不能与面板上的指示灯、开关发生干涉。该元件属于加热设备的安全关键件，一旦感温介质泄漏会出现触点无法断开、加热持续干烧的风险，所以建模时完整保留了毛细管与基座、感温棒的连接过渡段，方便设计人员核对焊接接头的位置，在整机结构里给接头处预留防护空间，避免装配应力集中在焊缝位置。
