SHF20自对准谐波减速传动组件

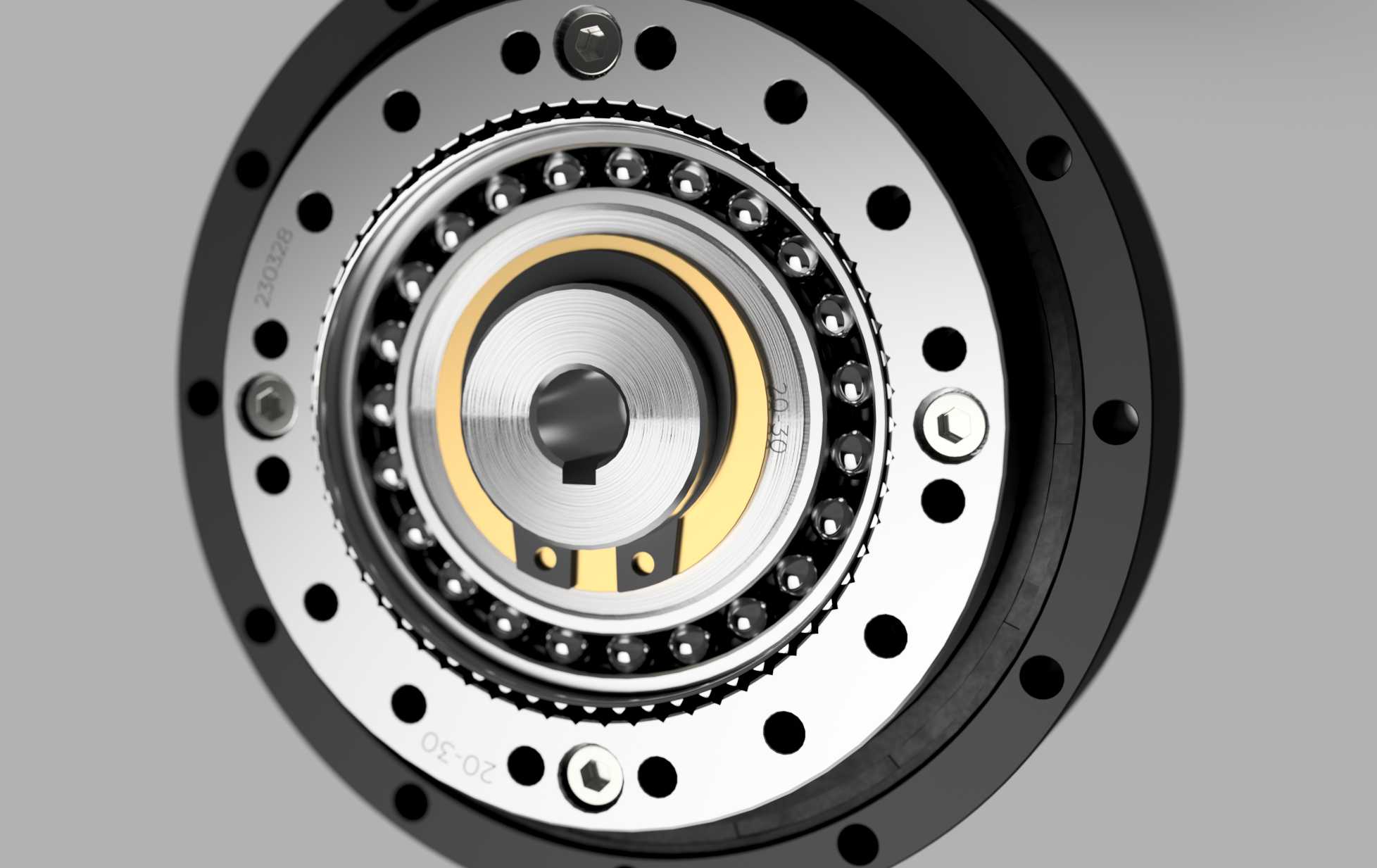

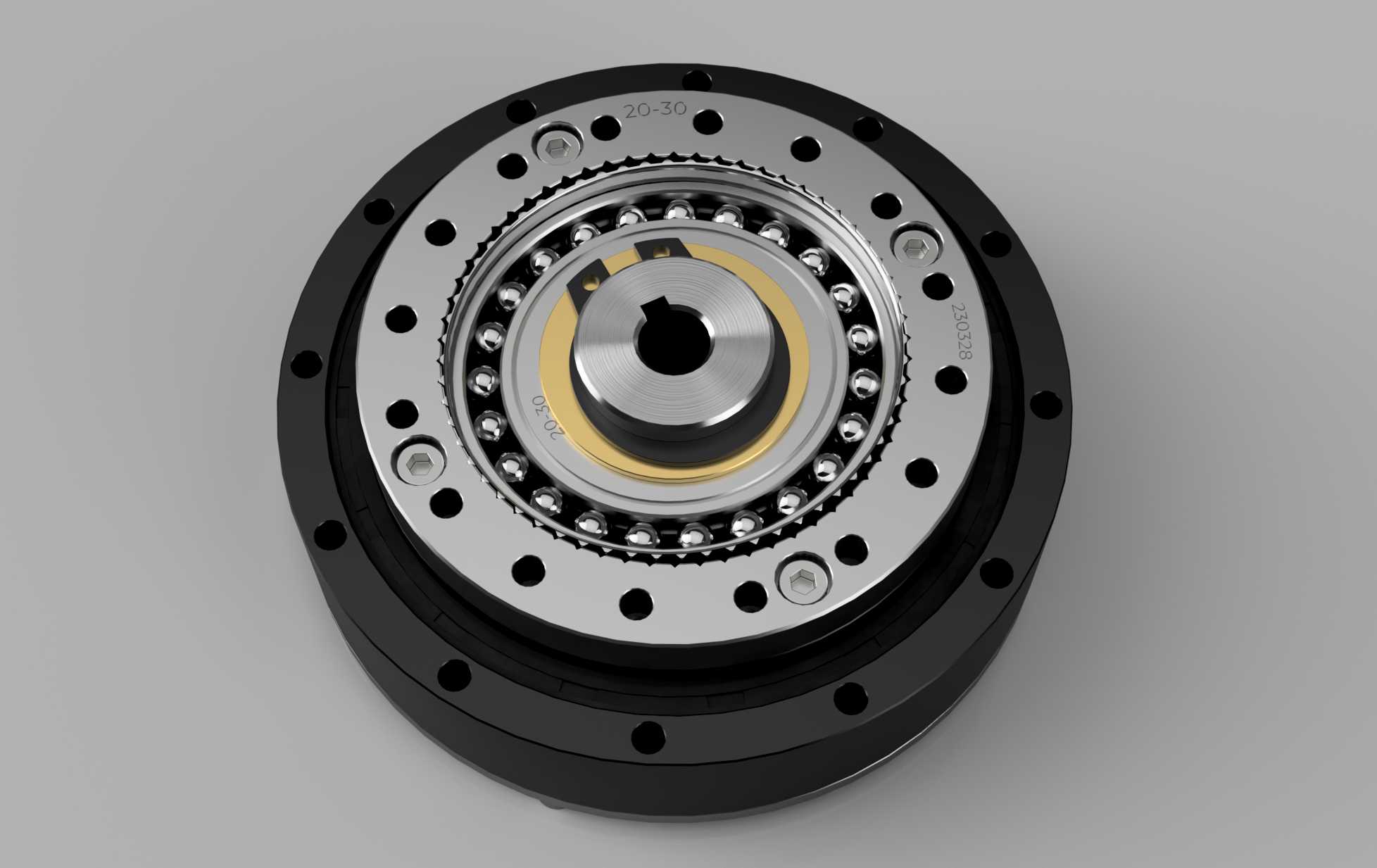

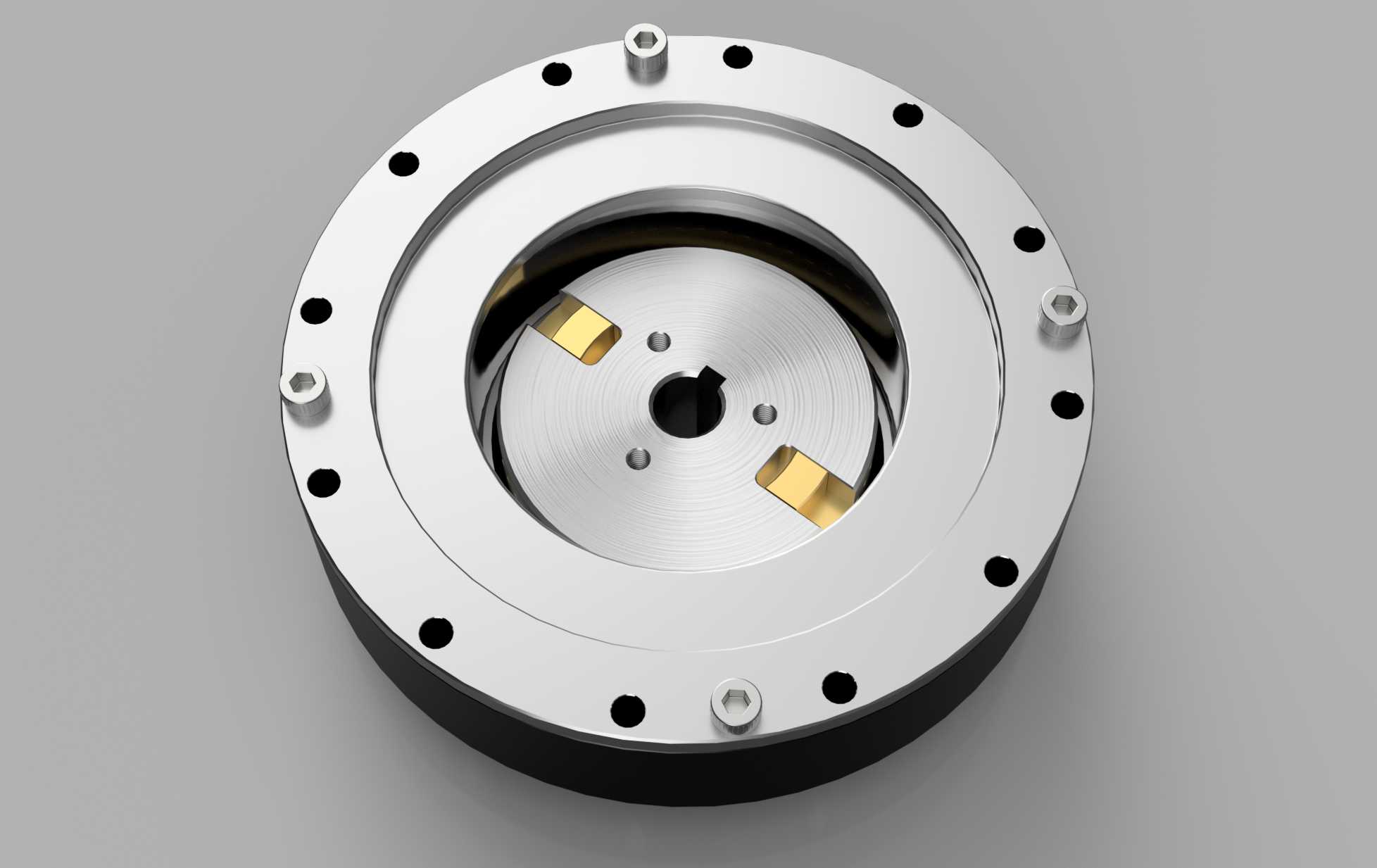

　　该套传动组件围绕紧凑型关节动力传递需求展开，整体采用杯型谐波减速构型，将柔轮、刚轮、波发生器、交叉滚子支承以及安装法兰整合在同一轴系内，适合在空间受限但对回差和重复定位精度要求较高的场合使用。外形主体为圆盘式结构，外径方向布置多组安装孔，输入端位于中心，输出端与外壳支承形成较高刚性的连接界面，设备布局时可直接以法兰端面作为定位基准，减少额外支架和过渡板带来的累积误差。

　　从实际用途看，这类减速组件常见于多关节机器人小臂、腕部、协作机器人关节、数控转台、精密分度机构、医疗辅助设备以及小型自动化执行单元。其核心作用是把伺服电机或步进电机的高转速低扭矩输入转换为低转速高扭矩输出，同时依靠谐波传动的多齿啮合特性降低反向间隙。与普通行星减速相比，谐波结构在同等减速比下轴向长度更短，传动链零件更少，适合关节内部紧凑布置；与蜗轮蜗杆结构相比，其传动效率和定位精度更有优势，反向驱动时的空程也更容易控制。

　　设计思路上，组件外侧刚轮承担固定和输出界面功能，端面孔位兼顾周向安装与装配防错；柔轮作为弹性变形元件，在波发生器作用下与刚轮形成周期性啮合，齿面接触区域沿圆周连续变化，从而实现大速比传动。中心波发生器配有柔性轴承区域，输入轴孔与电机轴连接后，通过键或压紧结构传递扭矩。建模时需要重点表达柔轮薄壁齿圈、刚轮内齿、滚珠循环排列、输入轴孔、外圈安装孔以及两端定位台阶之间的关系。虽然外观上看到的是一个完整圆盘，但内部实际包含弹性变形、滚动支承和齿啮合三类关键结构，装配校核时不能只按静态刚体处理。

　　安装边界方面，该组件直径约90mm，厚度约33.5mm，质量区间约0.787至0.766kg，属于20规格附近的轻量型谐波单元。选型布局时，端面安装孔的圆周分布、中心输入孔高度、输出法兰厚度以及螺钉沉入空间都需要预留。输入端与电机相连时，应保证电机轴与波发生器同轴，压紧螺钉不宜过度顶死轴孔，避免薄壁构件受力变形。输出侧若直接连接机械臂杆或转台盘，应让载荷尽量靠近支承中心，减少悬臂弯矩；当存在较大径向力或倾覆力矩时，需要结合外部轴承进行复核，不能仅按额定扭矩选择规格。

　　性能边界上，该组件减速比为30，输入2000r/min工况下对应额定扭矩约14N·m，启停时允许峰值扭矩约26N·m，平均负载扭矩上限约19N·m，瞬时最大允许扭矩约48N·m。转速条件可按最大输入6000r/min、平均输入3500r/min进行初步校核，反向间隙控制在约20arcsec以内。这些参数在机构设计中并不是孤立使用：额定扭矩对应连续工作热平衡和疲劳寿命，峰值扭矩对应急停、碰撞、快速换向等短时工况，瞬时扭矩则用于校核齿面和柔轮薄弱截面的极限承载。若关节需要频繁正反转，应把运动曲线中的加减速扭矩、重力矩和惯性力矩合成后再与允许值比较。

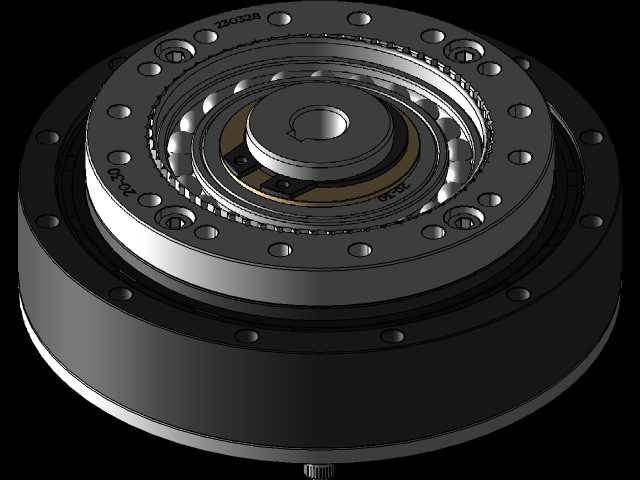

　　三维结构表达时，外轮廓可按黑色壳体与金属端盖分层处理，端面上的通孔、螺纹孔、定位销孔和沉孔应保持真实位置关系；内部滚珠宜按圆周阵列呈现，保持保持架或滚道的连续性；齿圈部分不必追求可加工级齿廓细节，但应体现内齿、外齿啮合区域和柔轮杯壁形态。对于设备选型人员，该模型可用于关节包络检查、电机对接、线缆走向、螺钉工具空间以及相邻杆件干涉确认；对于结构设计人员，则可据此理解谐波减速器从输入轴到输出法兰的动力传递路径，以及薄壁柔轮在精密传动中的布置方式。

　　在机器人关节中，该组件通常与伺服电机、编码器、制动器和输出臂件串联布置。电机后置时，输入轴穿过关节中心，谐波单元承担减速和支承；电机侧置时，则需同步带或小齿轮将动力引入波发生器，此时要额外评估带轮张紧力对轴系的影响。整机装配后，端面跳动、输入轴同轴度和螺钉预紧顺序会直接影响空载阻力、温升和寿命。维护层面，谐波单元一般采用脂润滑并在出厂时形成封闭润滑空间，外部设计应避免油污进入编码器区域，同时给装配调整和故障拆卸留出轴向空间。
