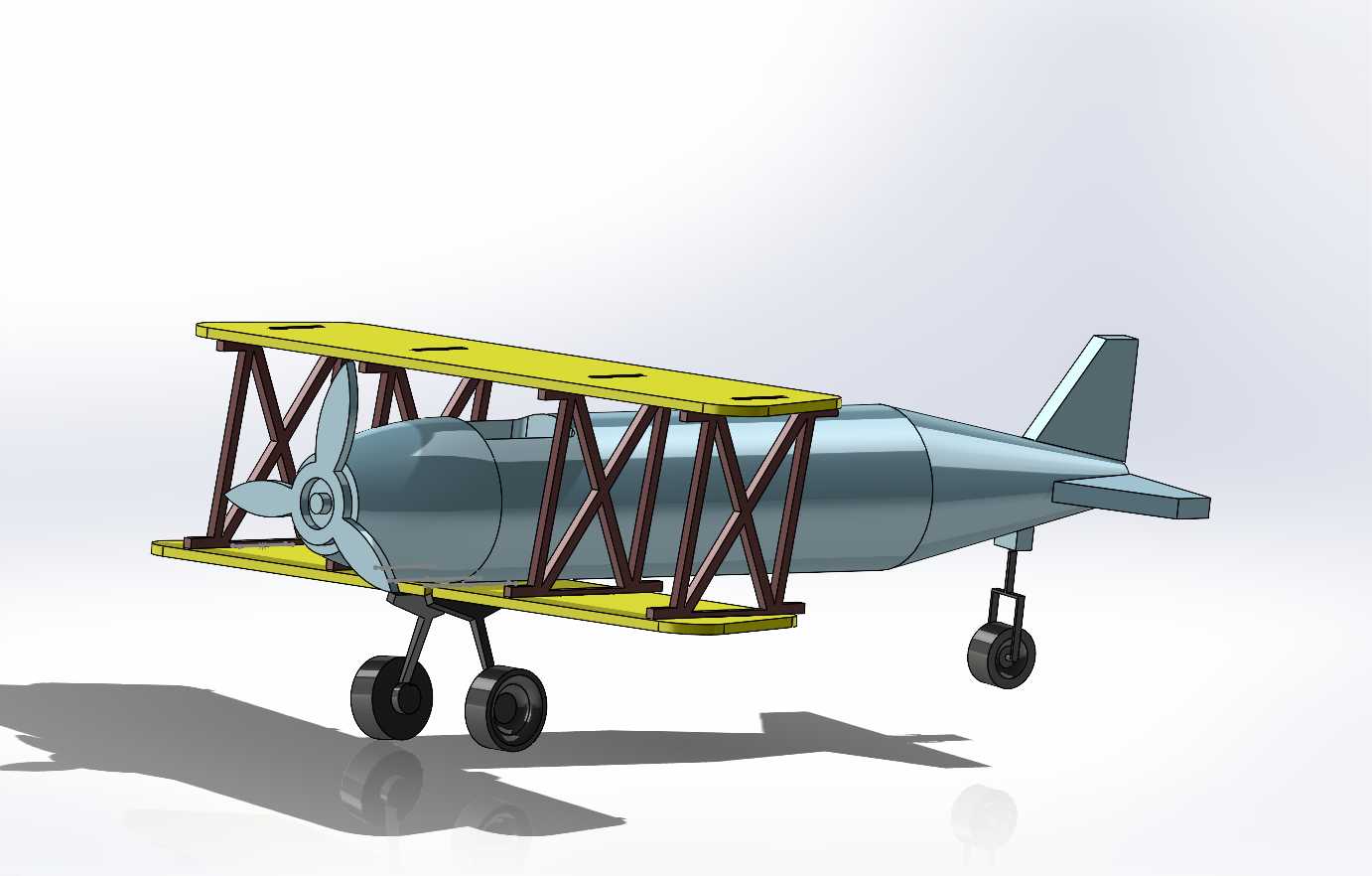

复古双翼螺旋桨老式飞机结构设计

　　这款老式双翼飞行器的三维结构设计，核心围绕早期轻型螺旋桨飞机的典型构型展开，可覆盖航空科普教具制作、静态航模复刻、影视道具结构参考、早期航空史展陈配套等多个实际应用场景，区别于现代高速飞行器的气动设计逻辑，整套结构完全贴合早期民用轻型飞机的工程实现逻辑，没有脱离实际制造的夸张设计。从功能特性来看，整套结构保留了双翼机最核心的受力传递逻辑：上下两层机翼通过交错布置的桁架式撑杆完成载荷传递，撑杆与机翼主梁的连接点位完全匹配早期木质+金属混合结构的受力要求，避免了翼面在气流载荷下出现过大挠曲变形，相比单翼构型，这种双翼设计在较低的发动机功率下就能获得足够的升力，适配早期动力单元输出功率有限的实际工况，

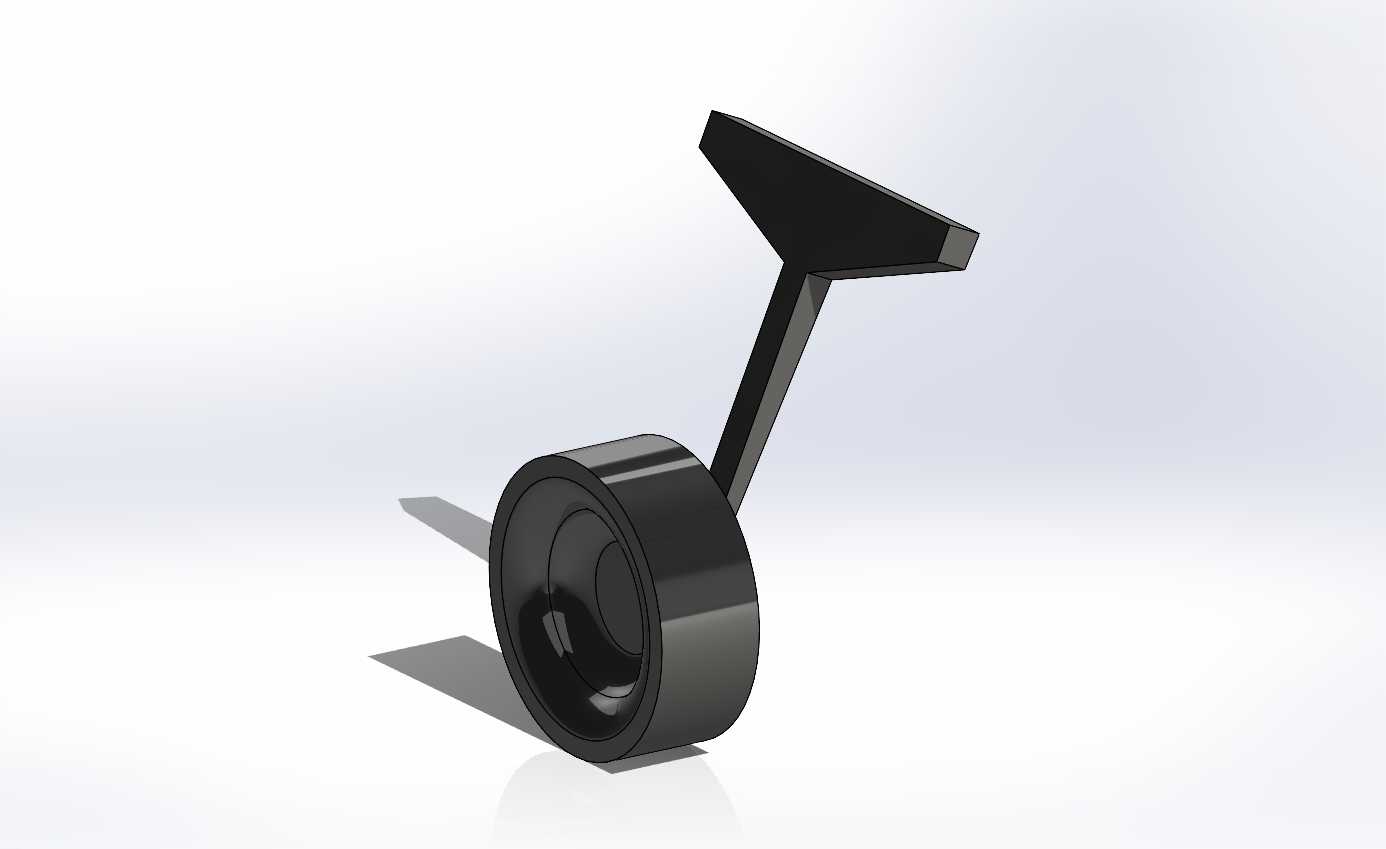

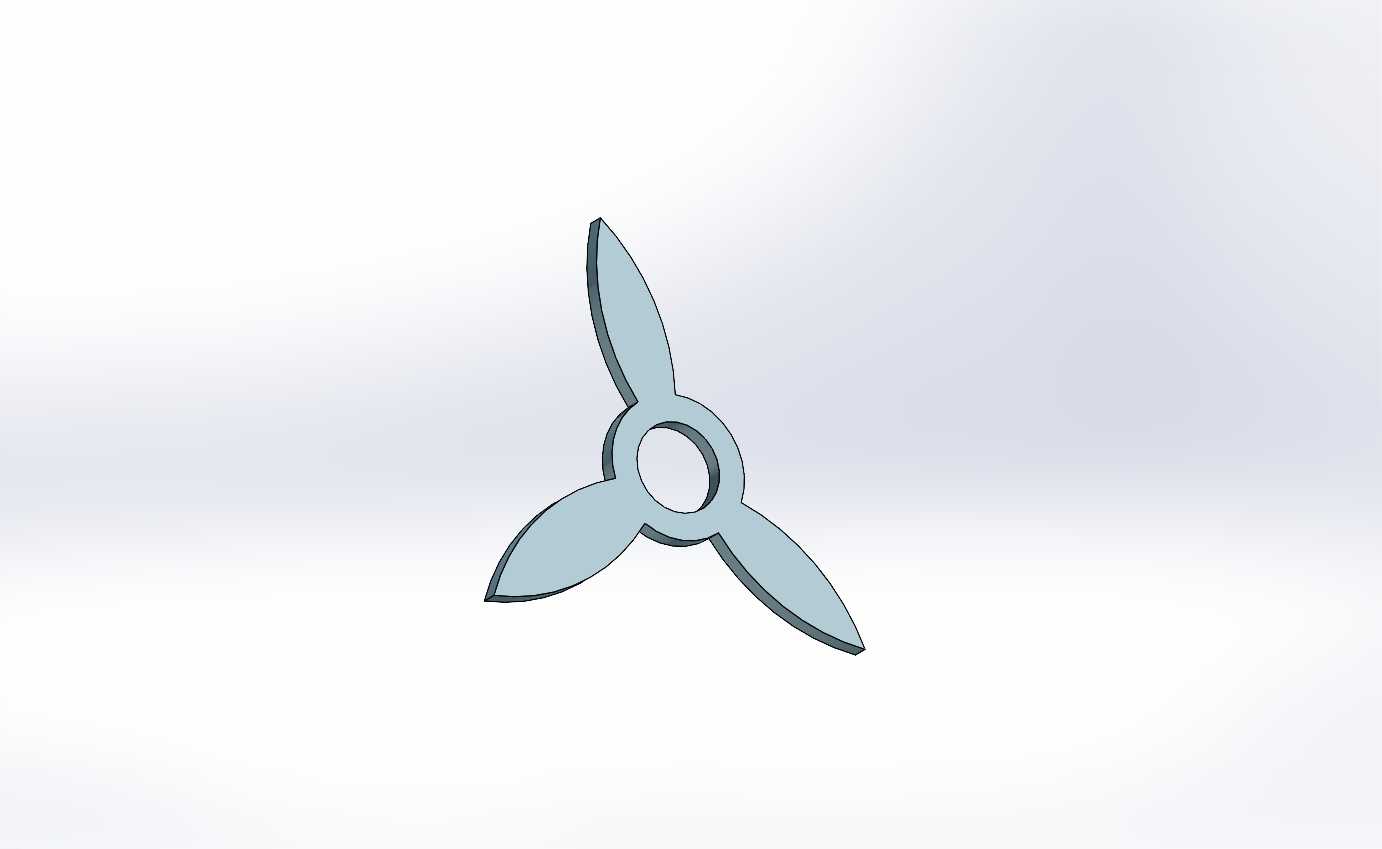

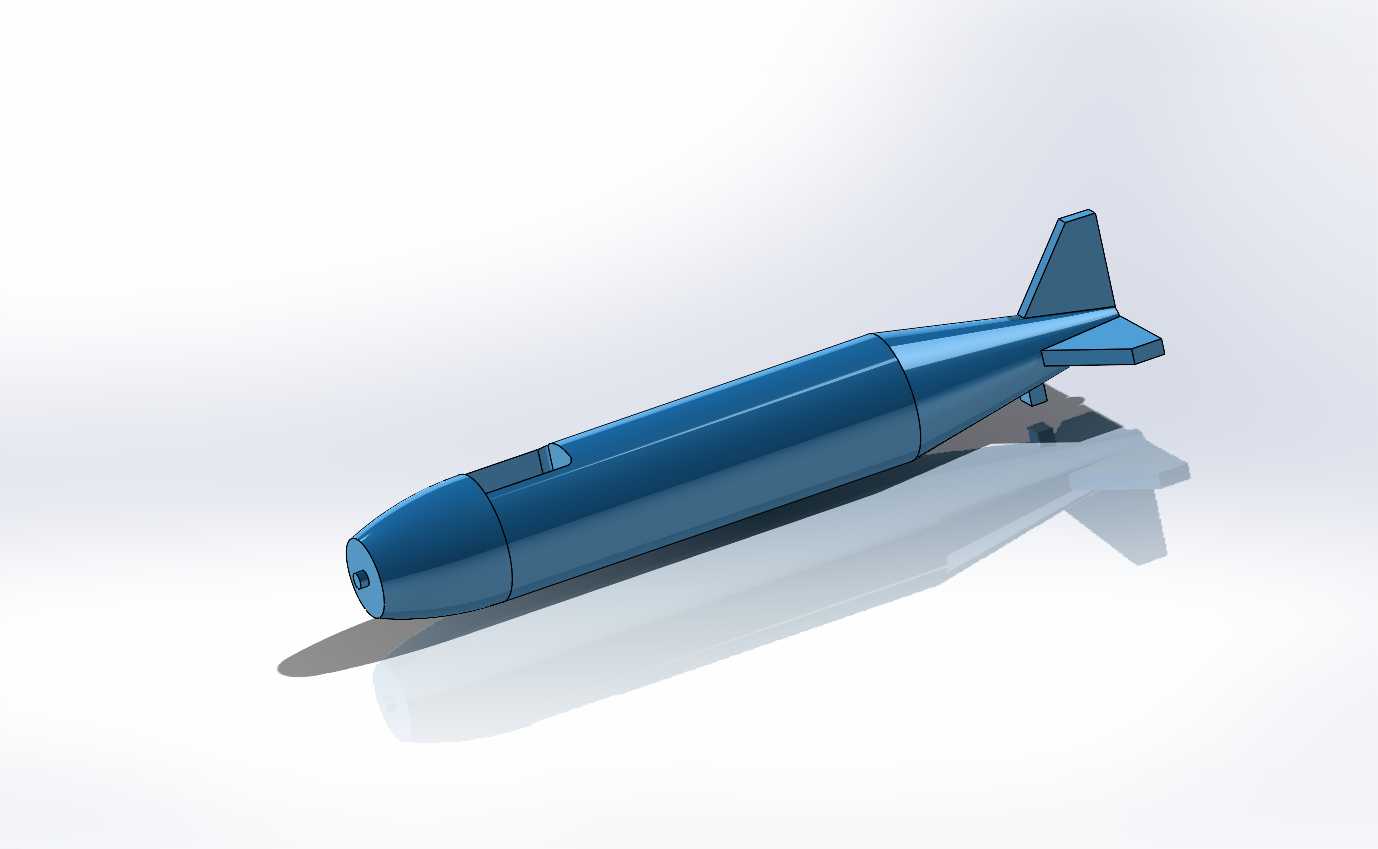

　　即便在低速飞行状态下也能保持足够的升力系数，降低起降阶段的滑跑距离要求。设计过程中首先敲定的是机身的承力框架布局，机身采用分段式半硬壳结构，从机头螺旋桨安装位开始，依次预留动力舱、乘员舱、尾翼连接段的安装边界，机头位置的螺旋桨采用两叶定距结构，桨叶的翼型截面完全匹配早期低速螺旋桨的气动特性，桨毂与机身前端的连接座预留了动力轴的穿装空间，可适配小型活塞式动力单元的安装尺寸，不会出现结构干涉。起落架部分采用后三点式布局，这也是早期螺旋桨飞机的典型配置，两个主起落架布置在机身重心靠前的位置，支柱采用带缓冲行程的结构设计，配套的橡胶轮胎模型还原了早期小直径航空轮胎的轮廓尺寸，尾轮安装在机身尾段下方，尺寸远小于主轮，

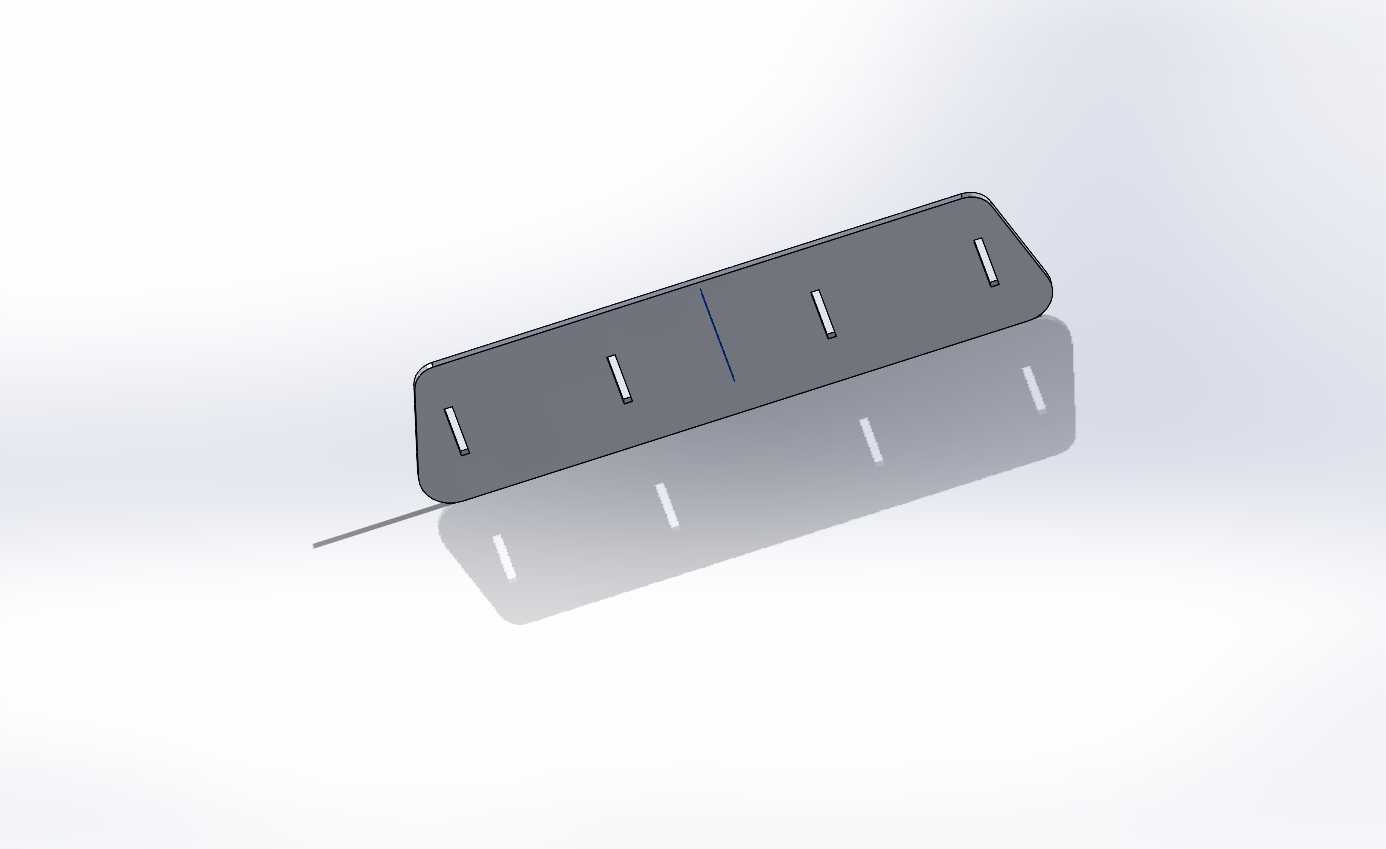

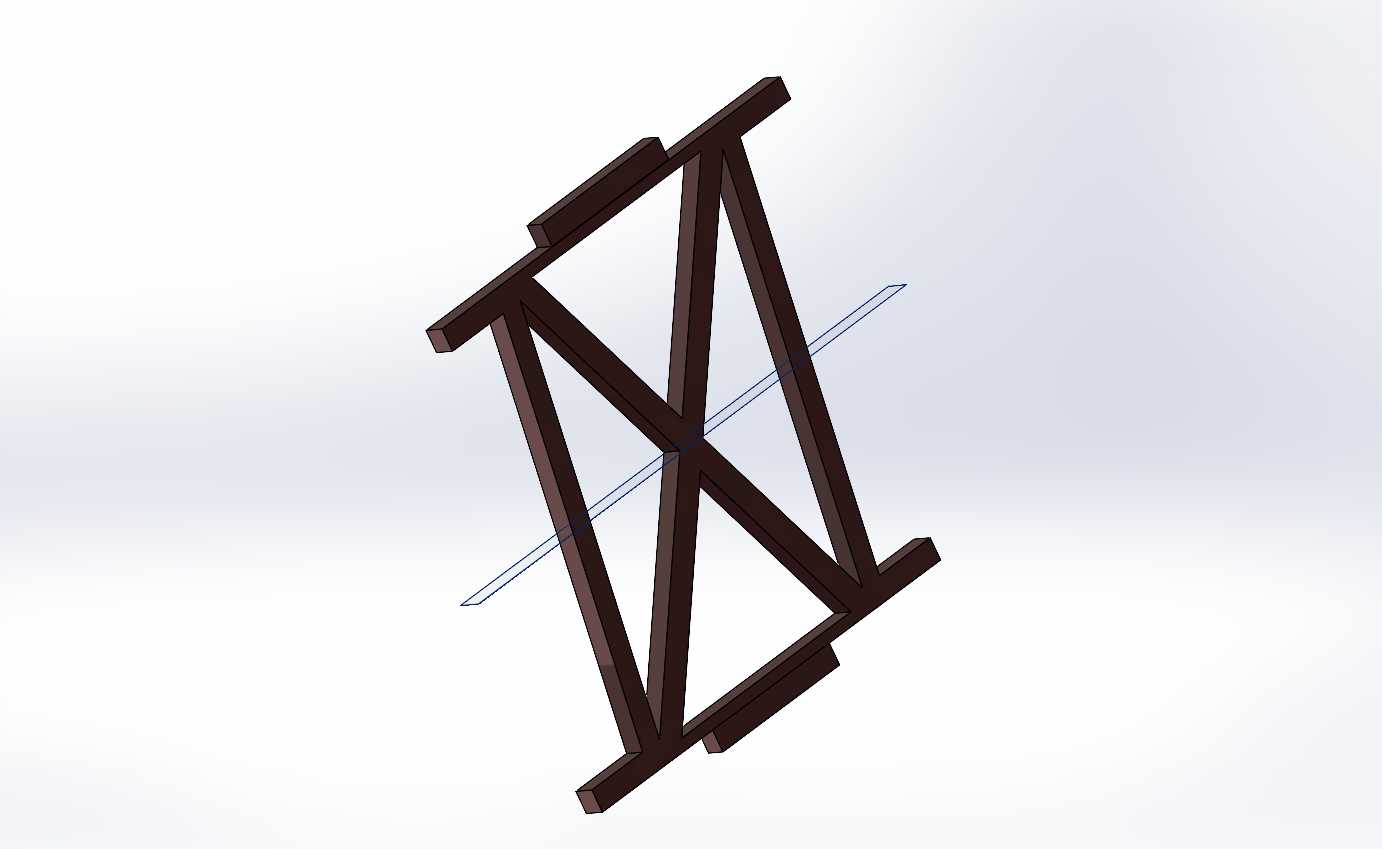

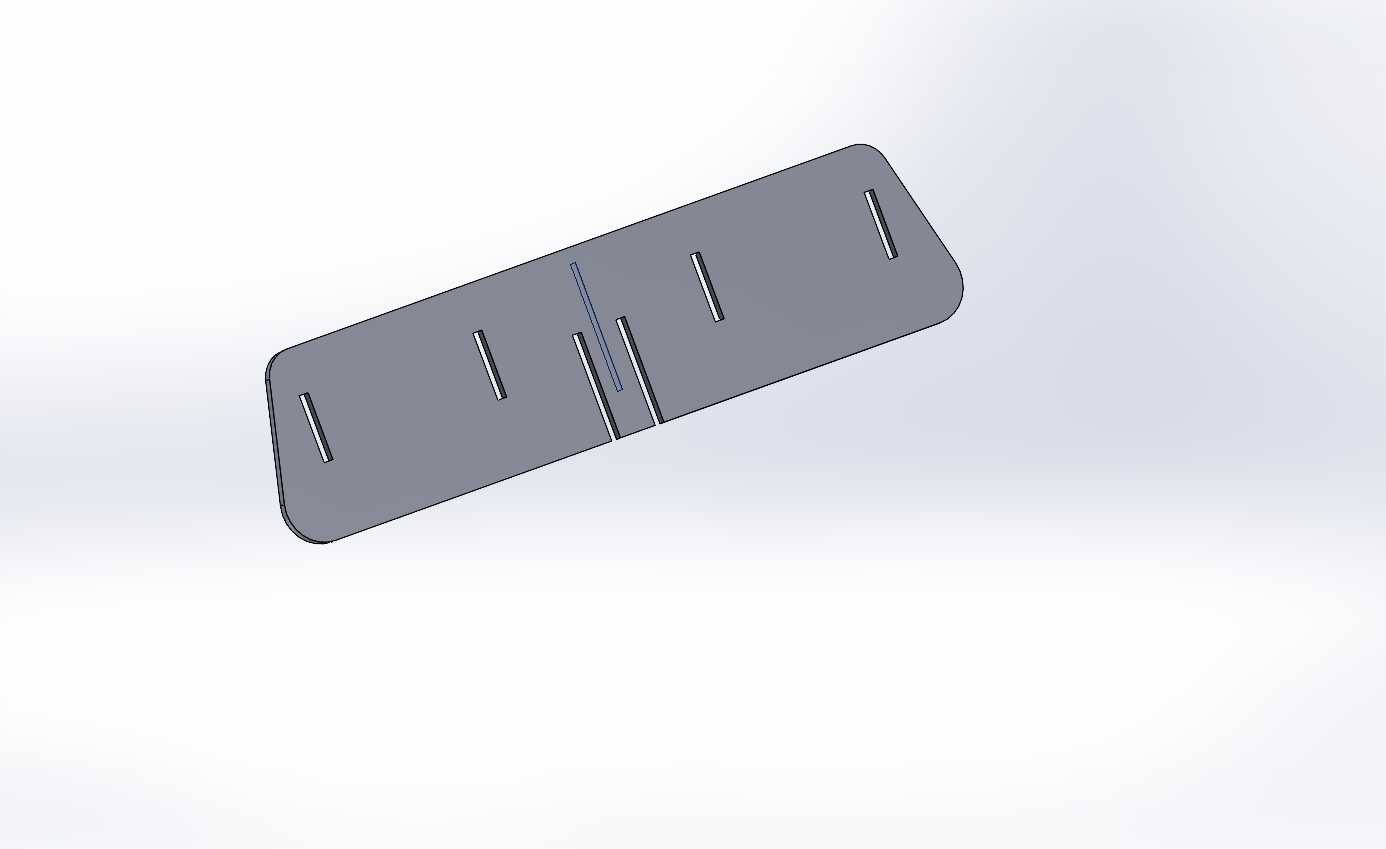

　　匹配地面滑行阶段的转向受力要求，三个机轮的安装点位经过重心校核，确保地面停放与滑行阶段的纵向稳定性，不会出现侧翻或者拿大顶的风险。尾翼部分包含垂直安定面、方向舵、水平安定面与升降舵，各舵面的偏转角度预留范围完全符合早期飞机的操纵逻辑，操纵线系的走线路径在机身框架内预留了足够的穿装空间，从驾驶舱位置到各舵面的传动路径没有结构遮挡，可直接配套简易的连杆式操纵机构。上下机翼的翼型采用低速平凸翼型，翼面的翼肋、主梁结构在模型中做了简化还原，既保留了结构受力的逻辑特征，又不会因为过于细碎的结构增加复刻制造的难度，机翼之间的撑杆采用薄壁管状结构的等效设计，连接节点处的接头造型还原了早期金属抱箍式的连接形式，完全符合当时的制造工艺水平。

　　从安装边界来看，整套模型的外形尺寸严格按照等比例缩放逻辑设计，机身总长、翼展、机高的比例完全协调，各部件之间的装配间隙预留合理，比如螺旋桨桨尖与机头整流罩的间隙、舵面与安定面之间的偏转间隙、起落架支柱与机身连接位的活动间隙，都按照实际装配要求做了预留，不会出现运动干涉问题。机头的整流罩采用流线型造型，覆盖动力舱的同时尽可能降低飞行阻力，机身截面从机头到尾段逐步收窄，贴合低速飞行的减阻需求，尾翼的安定面尺寸经过配平校核，能够保证飞行过程中的纵向与航向稳定性，不会出现俯仰或者航向的发散问题。在细节设计上，机翼表面的加固筋条、机身表面的蒙皮张紧结构、起落架上的牵引挂点都做了对应的结构还原，能够直观展现早期双翼飞机的结构特征，不管是用于航模制作的结构参考，还是用于科普展示的拆解演示，都能清晰传递这类老式飞行器的工程设计逻辑，没有为了视觉效果添加不符合时代技术特征的多余结构，所有设计细节都能对应到早期轻型双翼飞机的实际工程方案。
