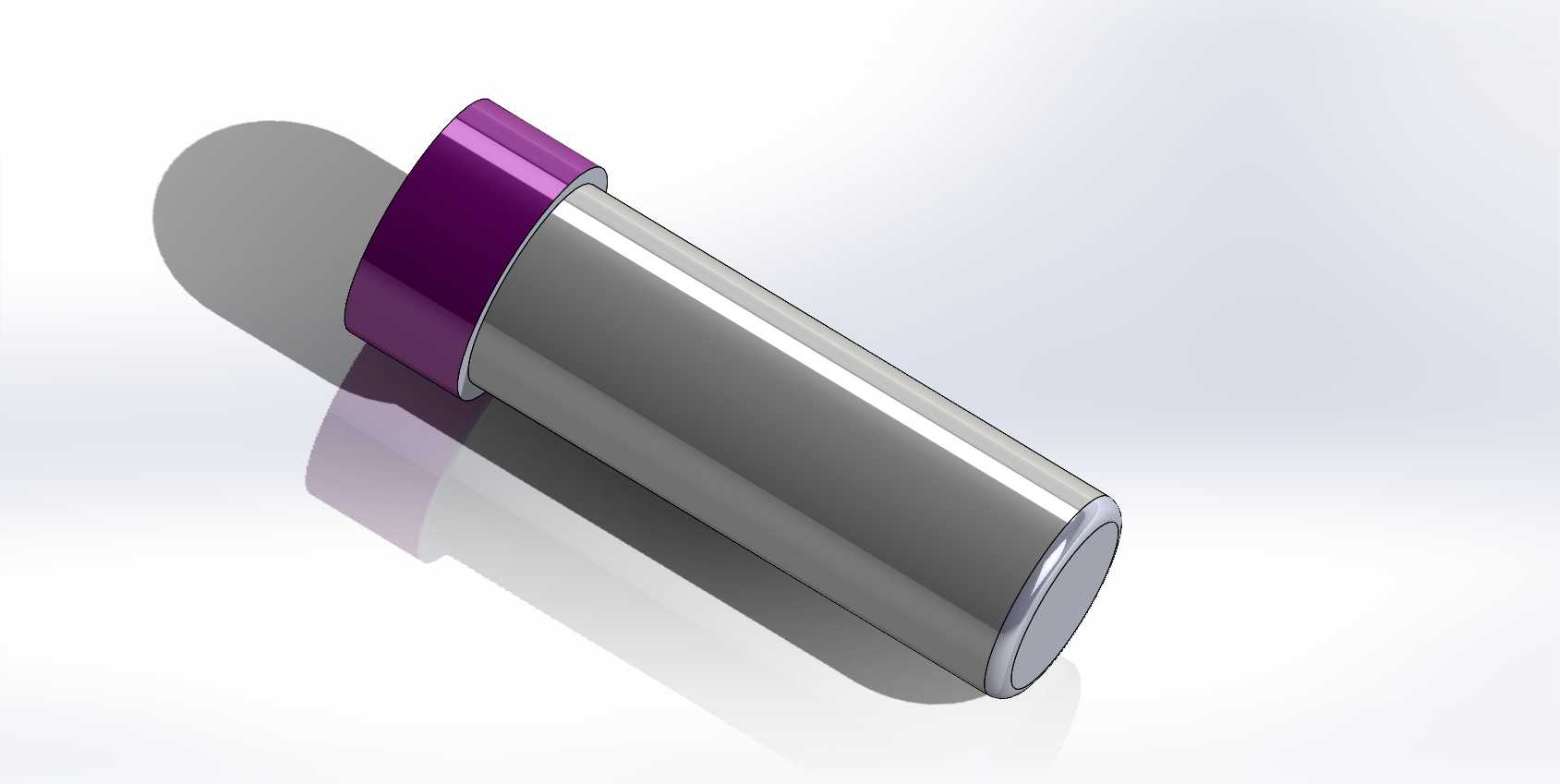

CA6140车床用紫色端帽圆柱定位销轴

　　在普通卧式车床的日常运维与工装夹具适配场景中，这类带端帽的圆柱定位销轴是极为常见的基础限位连接件，主要承担CA6140车床溜板箱、进给机构附件以及配套工装的工位定位、部件铰接限位功能，区别于常规的光面圆柱销，这款销轴的紫色端帽做了加大直径的凸缘设计，在实际装配过程中能够直接卡在安装孔的台阶面上，不需要额外加装轴用挡圈或者端盖来限制轴向窜动，装配工序更简洁，也能避免长期受往复冲击载荷后挡圈脱落引发的定位失效问题。从结构设计逻辑来看，销轴主体采用等直径圆柱结构，外圆面的圆柱度公差控制在IT6级区间，表面粗糙度达到Ra0.8，能够和安装基座的铰制孔形成过渡配合，既保证定位精度，又不会因为配合过紧导致拆装维护时出现卡滞，

　　端帽部分做了15度的倒角过渡，和销轴主体衔接处没有应力集中的直角棱边，在承受横向剪切载荷的时候，应力会顺着倒角面均匀分散，不会在衔接位置出现应力断裂的情况，端帽的紫色表面处理是做了硬质阳极氧化，相比常规的发黑处理，表面硬度能达到HV400以上，耐磨性能提升三倍以上，同时醒目的紫色也能在设备检修的时候快速识别定位件位置，避免拆装时漏装或者错装规格相近的销轴。实际安装场景中，这款销轴的安装边界需要注意，主体圆柱部分的长度要比安装通孔的总深度短0.2到0.3毫米，保证端帽能够完全贴合安装基准面，不会因为销轴过长导致端帽悬空，受载后出现弯曲变形，端帽的外径比安装孔直径大4毫米左右，凸缘的环形承压面宽度足够分散轴向压紧力，

　　不会压伤安装基座的表面，即使是铝合金材质的工装基座，长期反复拆装也不会出现安装孔边缘压溃的问题。在车床的进给档位定位结构中，这类销轴会和压缩弹簧配合使用，作为档位钢珠的导向限位轴，端帽的平面能够顶住弹簧的一端，不需要额外加工弹簧座孔，简化了基座的加工工序，在工装夹具的铰接位置，销轴穿过两个铰接件的安装孔后，端帽贴合其中一个铰接件的表面，另一端可以直接用开口销或者卡簧固定，相比两端都需要固定的普通销轴，拆装效率提升至少40%，尤其适合车床日常维保中需要频繁拆卸调整的工位。设计过程中还考虑了车床加工现场的切削液、润滑油腐蚀问题，销轴主体采用45号钢调质处理，硬度达到HB220-250，整体做了镀硬铬处理，

　　防锈性能和耐磨性能都能满足车间复杂工况的使用要求，端帽的硬质氧化层和主体的镀铬层衔接处做了密封过渡处理，不会出现切削液渗入镀层结合面导致镀层起皮脱落的问题。从尺寸适配性来看，这款销轴的主体直径适配CA6140车床原有铰制定位孔的尺寸规格，不需要对原有安装孔进行二次扩孔或者铰孔加工，可以直接替换原有磨损超差的旧销轴，维修替换时不需要额外的机加工工序，能够大幅缩短设备停机维修的时间，在配套的专用工装设计中，这款销轴也可以作为快换工装的定位基准件，利用端帽的凸缘作为轴向定位基准，配合快换压板能够实现工装的快速装夹定位，重复定位精度可以控制在0.02毫米以内，完全满足普通车床加工零件的形位公差要求。在实际使用过程中，这类销轴承受的主要载荷是横向剪切力和少量的轴向冲击力，设计时已经通过等直径圆柱结构和大圆角过渡保证了足够的抗剪强度，按照CA6140车床的最大进给抗力计算，销轴的安全系数达到3.5以上，即使在满负荷切削的工况下，也不会出现剪切断裂或者弯曲变形的问题，端帽的硬质氧化层在长期和安装面的摩擦接触中，磨损量极小，正常使用工况下的使用寿命可以达到三年以上，远高于常规发黑处理的普通圆柱销。
