机用平口台钳夹紧工装结构设计

　　在常规金属切削加工的工序流转里，台钳是铣、钻、磨、钳等多工种工位上出镜率最高的通用夹紧工装，不管是单件小批量的维修车间配做零件，还是小型加工坊的批量小件生产，这类夹紧装置都承担着工件定位、夹持锁止的核心作用，不需要复杂的配套安装基础，就能快速完成待加工件的装夹固定，大幅降低工序准备的辅助时长。

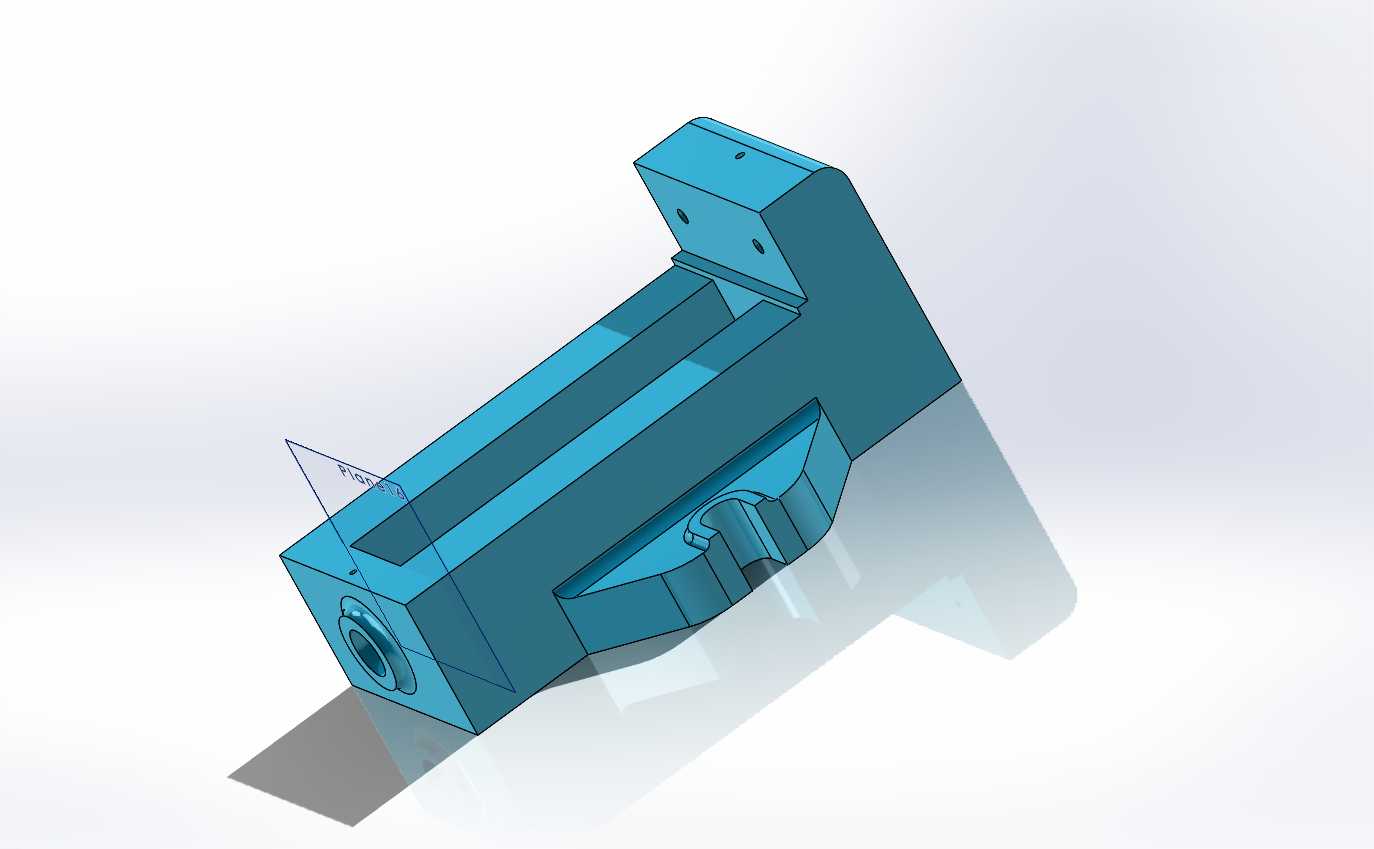

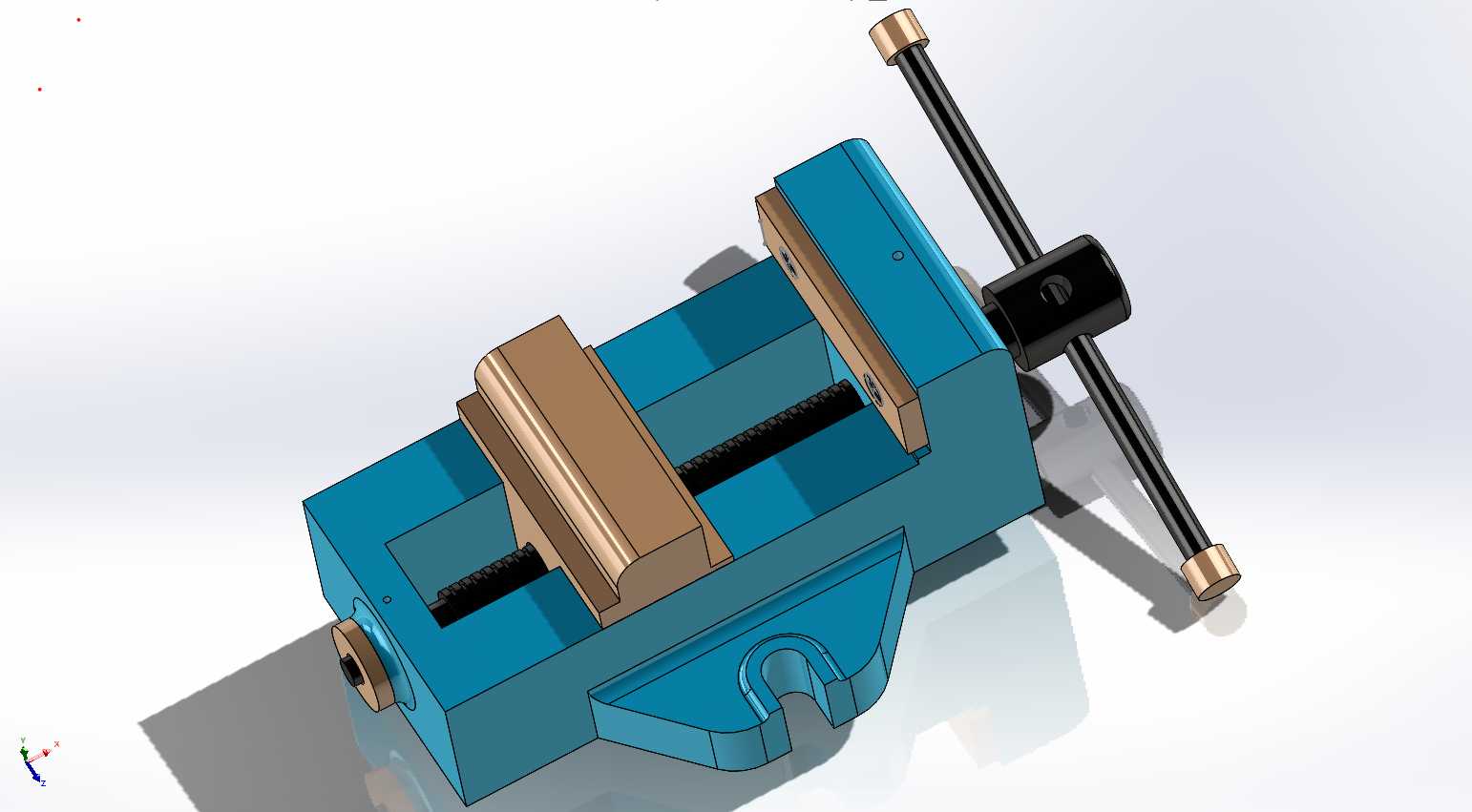

　　这款台钳的整体结构采用经典的丝杠副传动夹紧逻辑，固定钳身与活动钳身通过导轨副实现滑动配合，钳身主体采用箱型腔体结构设计，在保证整体刚性的前提下尽可能削减不必要的实体重量，底部设置的定位凸台与安装卡口，能够直接适配普通铣床、钻床的工作台T型槽安装尺寸，不需要额外制作过渡转接板就能完成设备固定，安装边界充分考虑了常规小型机加工设备的工作台面预留空间，钳体完全张开时的活动行程可以覆盖绝大多数小型零件的装夹尺寸需求，钳口闭合后的最小夹持间隙可以满足薄型片状零件的装夹要求。

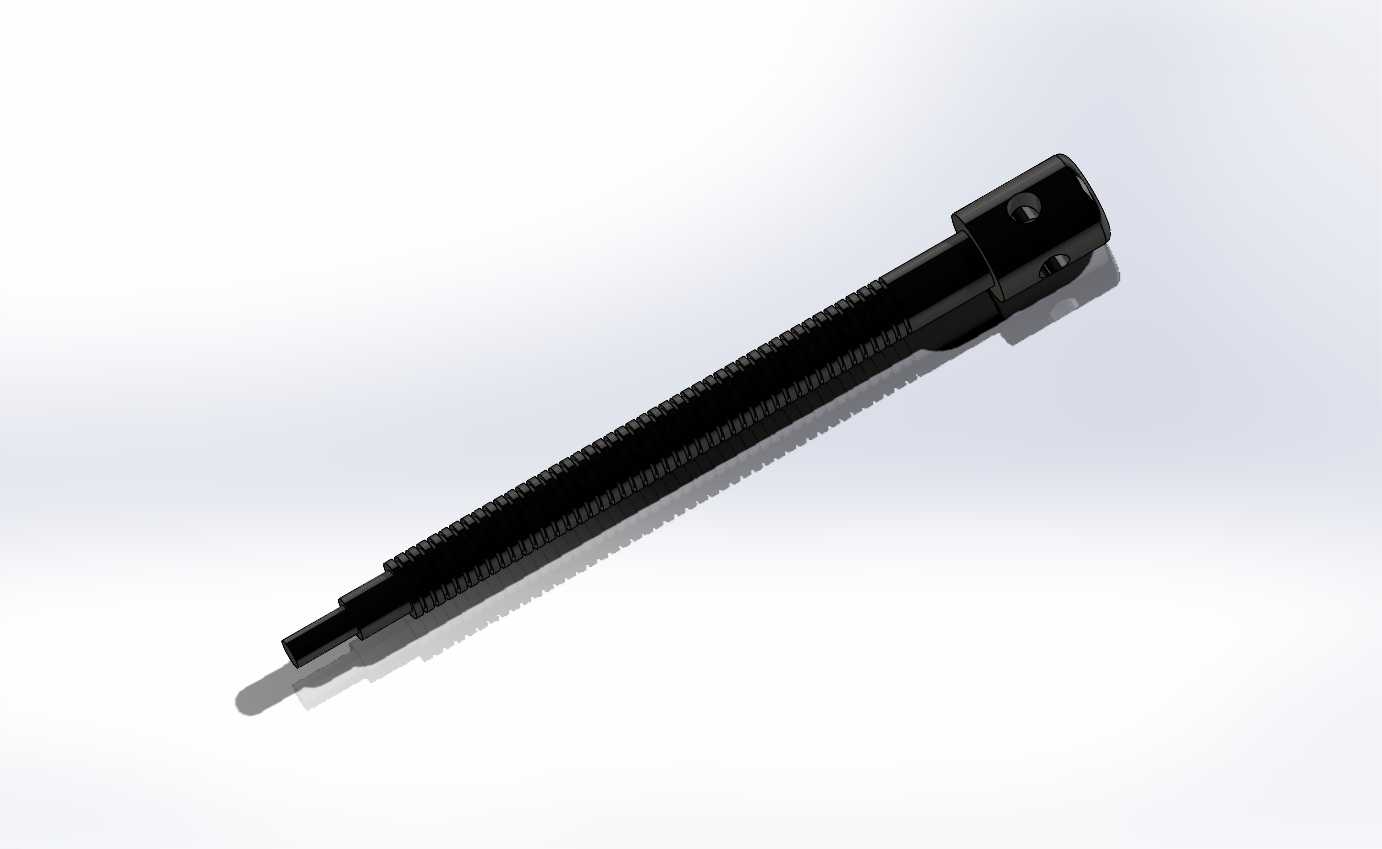

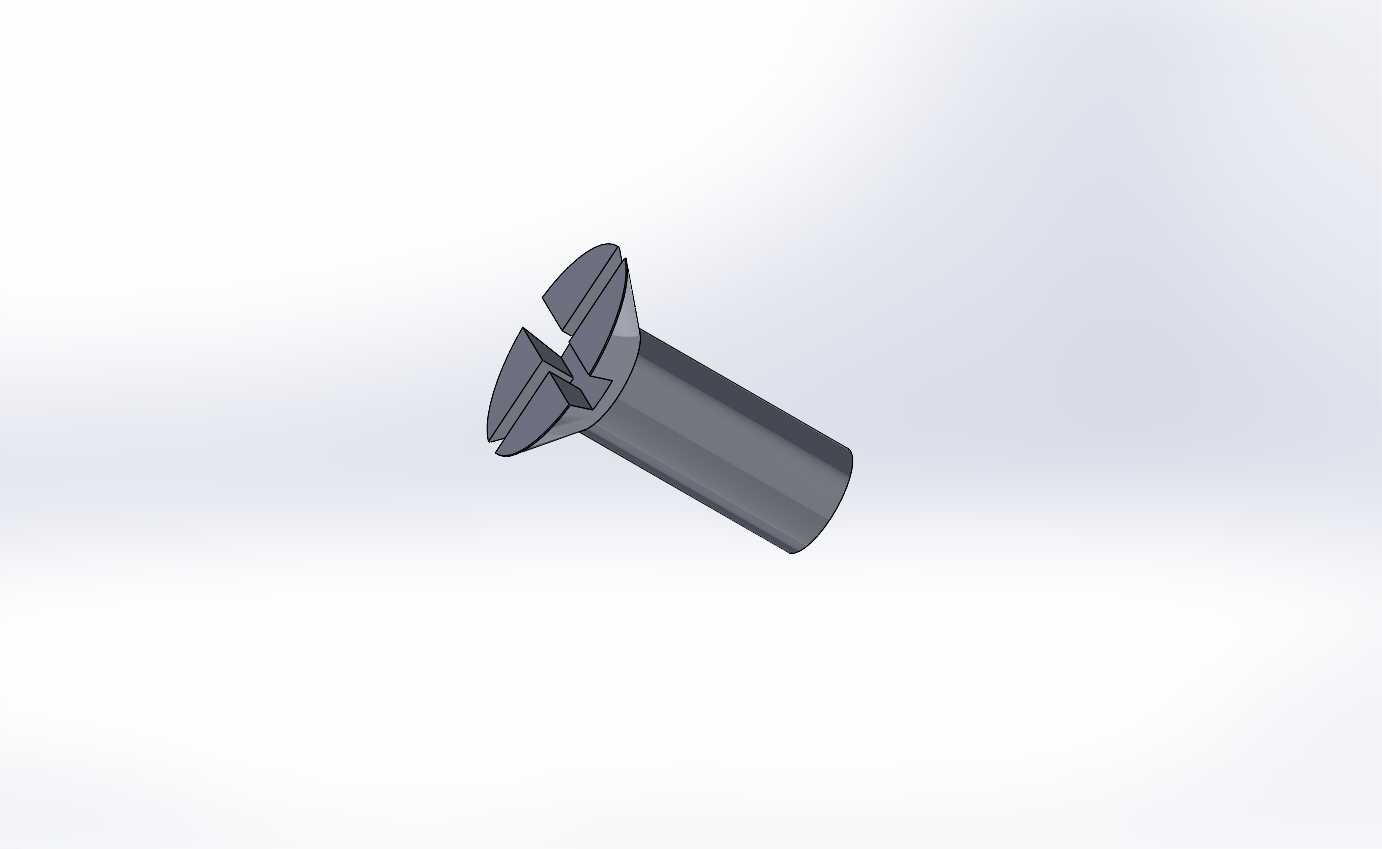

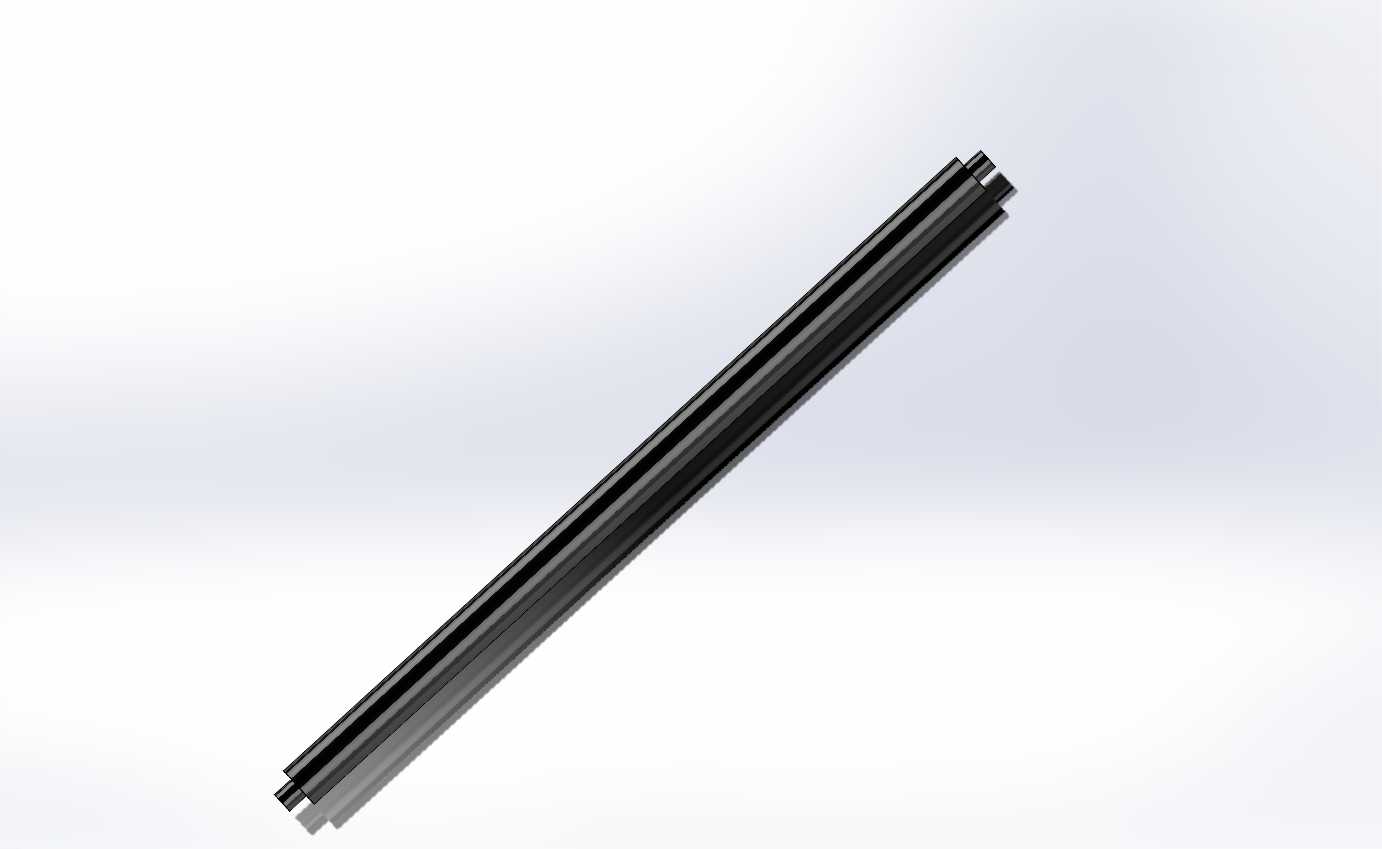

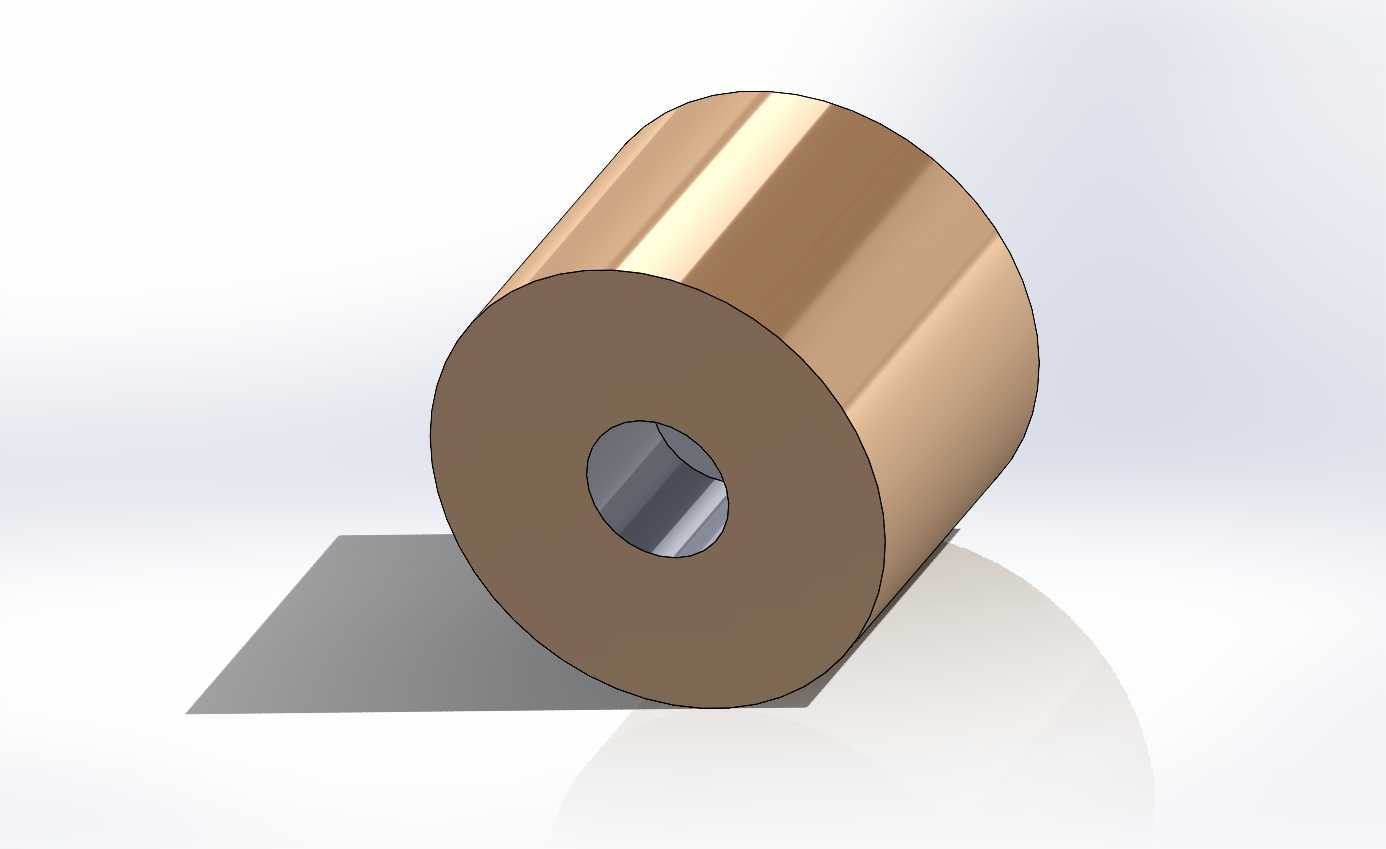

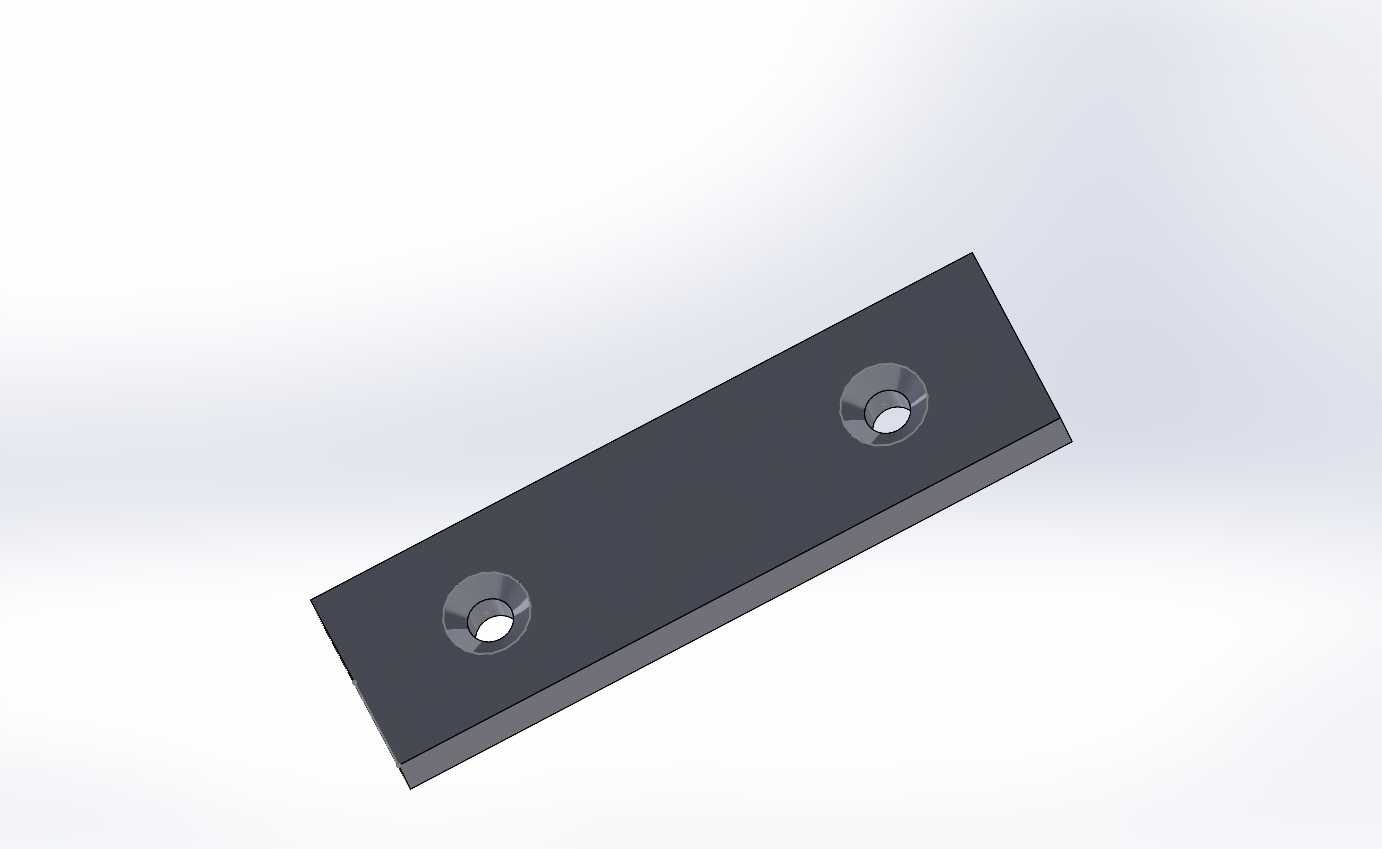

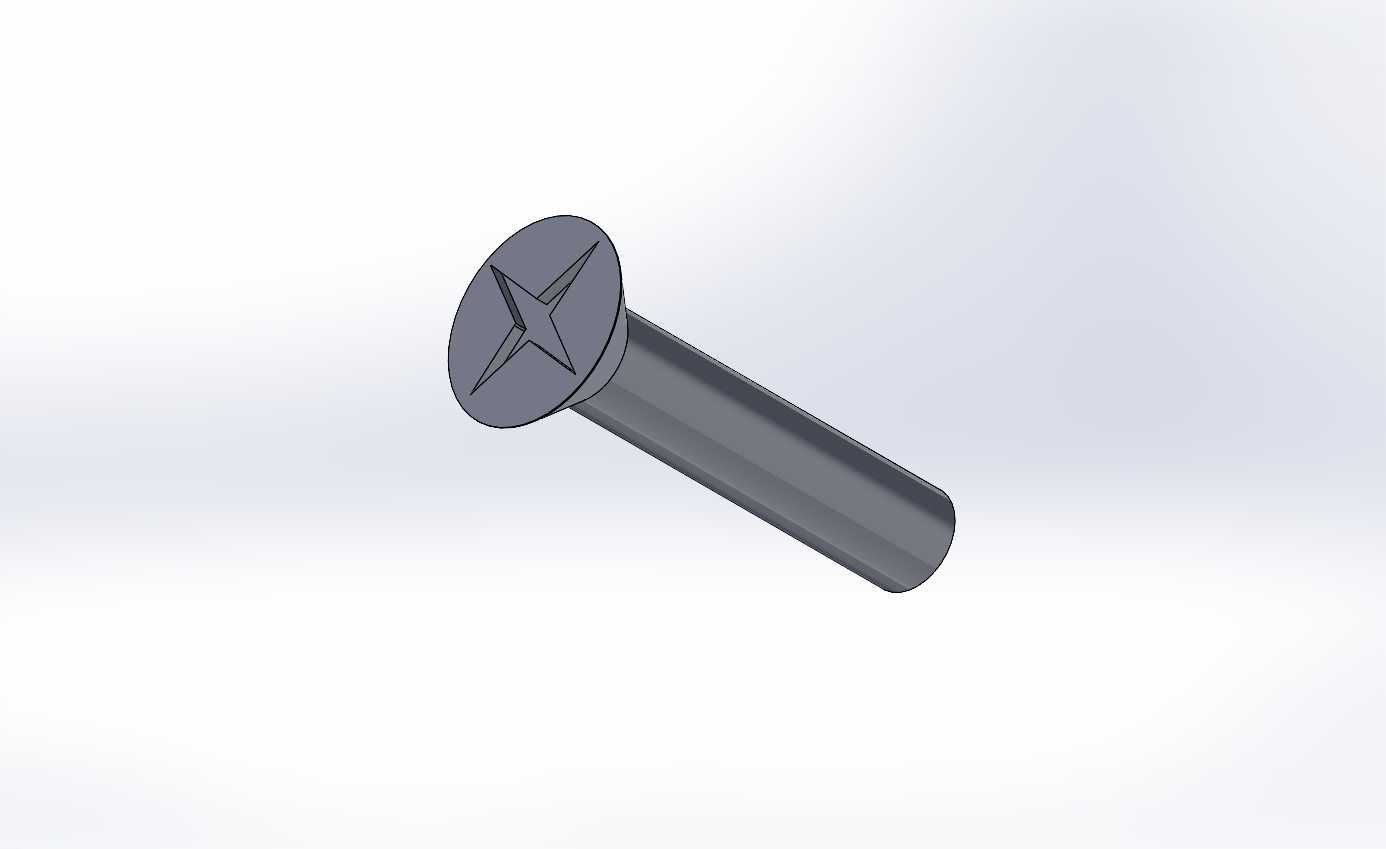

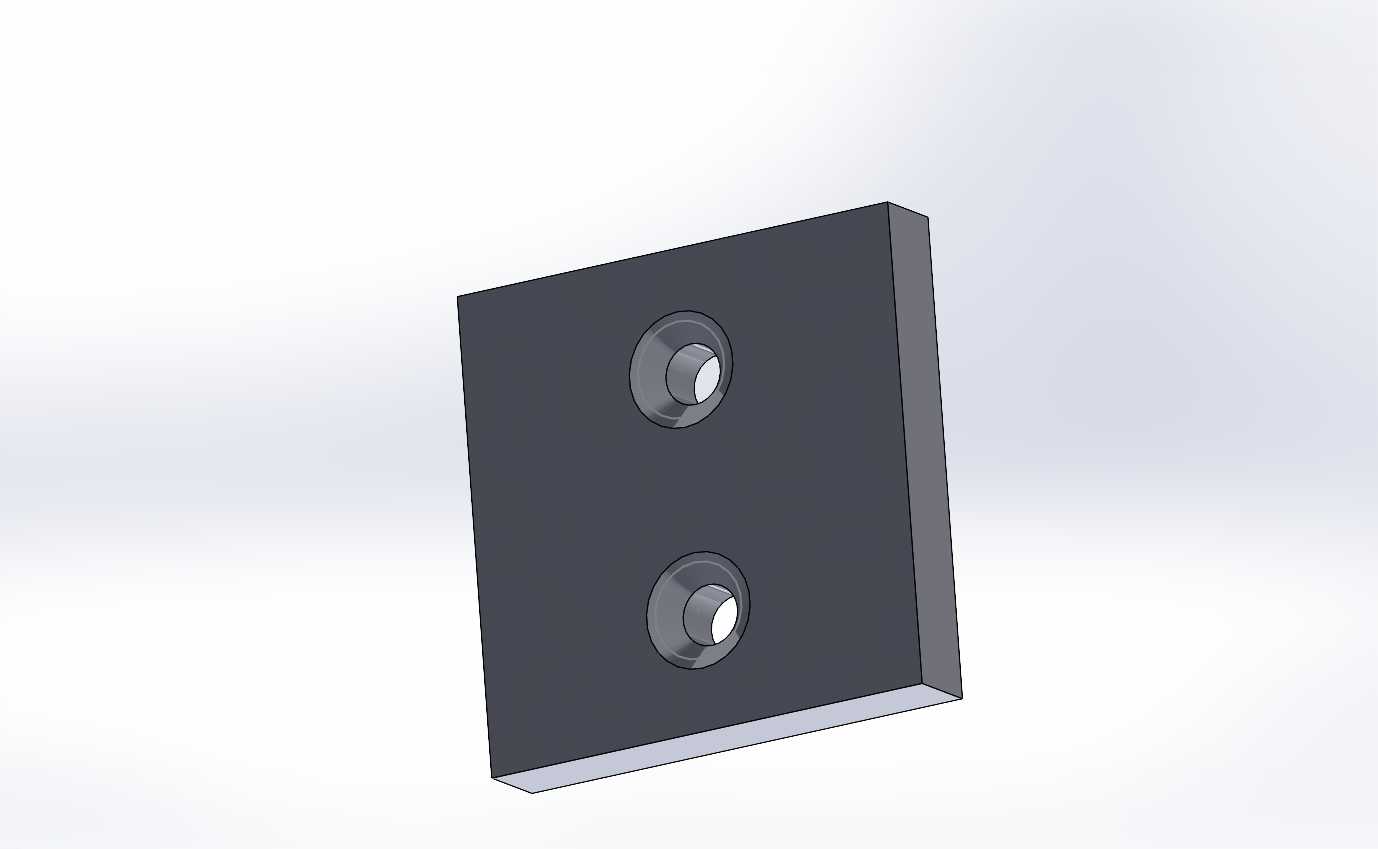

　　从功能设计逻辑来看，钳口部位采用可更换式的淬硬钳口板结构，钳口板表面加工有交叉防滑齿纹，夹紧时可以通过齿纹嵌入工件表面的微小形变来增大接触摩擦力，避免切削过程中工件受切削力作用出现位移、窜动；当钳口板出现磨损、崩齿后，只需要松开固定螺钉就能快速更换备件，不需要整体报废钳身，大幅降低长期使用的维护成本。丝杠末端采用带防滑滚花的转动手柄，手柄采用穿销式的长杆结构，操作人员可以根据夹紧力的实际需求调整力臂长度，手动施加扭矩时不需要额外的加力杆就能提供足够的夹紧力，同时丝杠副自带机械自锁特性，当夹紧力达到预设值后，即便受到加工过程的振动冲击，钳身也不会出现自行松脱的问题，不需要额外增加锁止机构。

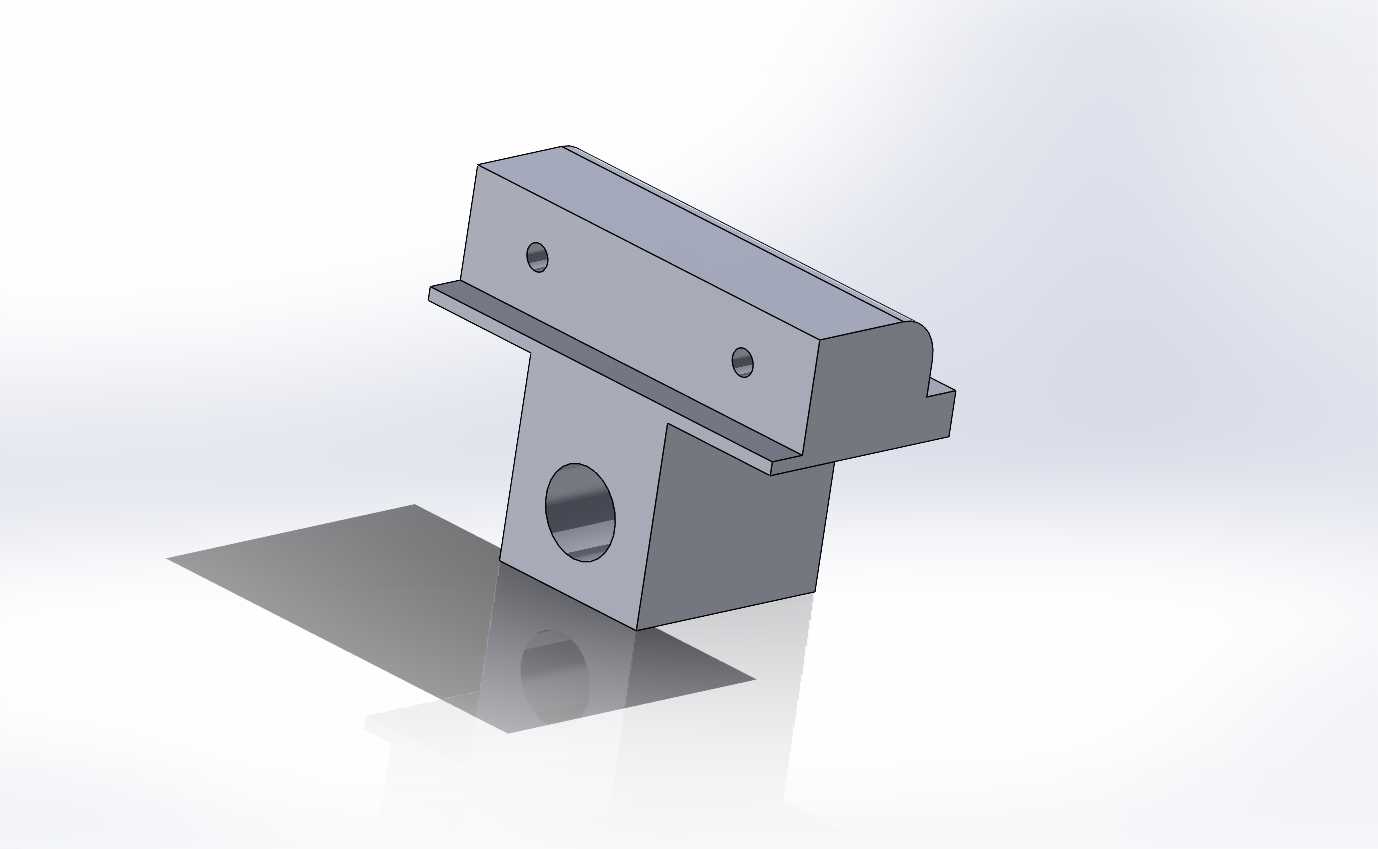

　　在结构细节的处理上，活动钳身与固定钳身的配合导轨面采用了间隙可调的设计思路，长期使用出现导轨磨损导致配合间隙过大时，可以通过调整侧部的镶条螺钉来重新预紧配合间隙，保证活动钳身滑动顺畅无卡滞的同时，避免钳身上下翘曲影响夹持精度。钳身底部的回转底座结构（图中未完全展示但属于该类台钳的常规配套结构）可以实现水平方向360度的角度回转，刻度盘的分度标识能够帮助操作人员快速调整工件的装夹角度，满足斜面、斜孔类加工工序的装夹需求，不需要反复拆卸工件重新找正。

　　实际生产场景中，这类台钳除了常规的机加工装夹用途，还可以作为钳工工位的基准工装，完成工件的划线、锉配、校形等工序操作，钳身的平面度、钳口与导轨的垂直度公差都控制在普通机加工的精度要求范围内，能够满足IT7-IT8级精度零件的装夹找正需求。设计过程中充分考虑了操作的人机工程性，手柄的转动高度、钳身的操作开口高度都适配操作人员站立操作的舒适区间，装夹工件时不需要过度俯身或者抬臂就能完成丝杠的转动操作，长时间重复装夹作业也不容易产生操作疲劳。

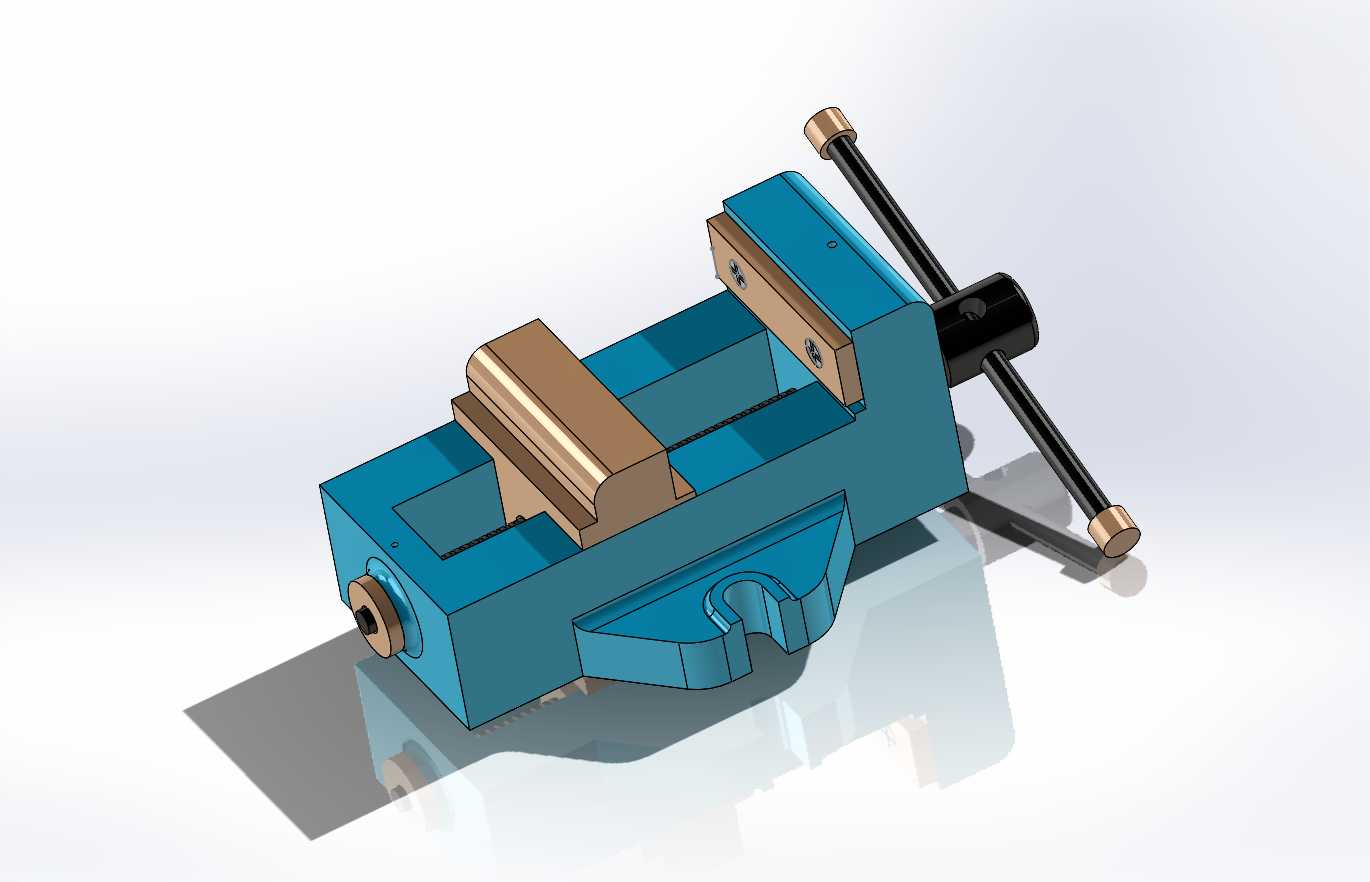

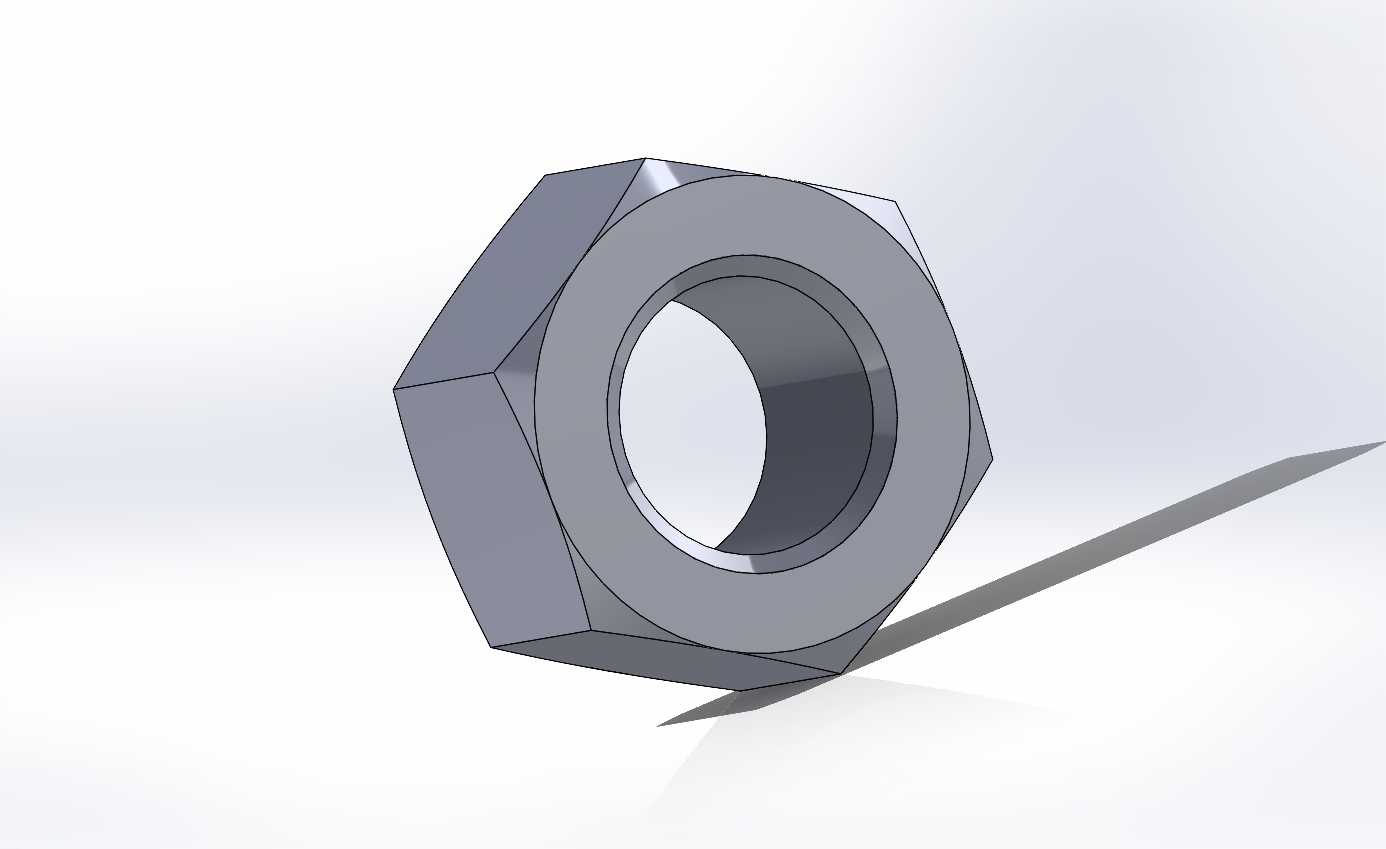

　　从建模的结构还原角度来看，整个模型完整复现了台钳的所有运动副配合关系，丝杠与活动钳身的螺母座配合、活动钳身与固定钳身的导轨滑动配合、钳口板的安装定位结构都按照实际装配关系进行了还原，没有出现结构干涉或者运动逻辑错误，能够直接用于工装结构的教学演示、非标夹具的改型设计参考，也可以作为机加工工艺仿真的装夹工装模型使用，帮助工艺人员提前验证装夹方案的可行性，避免实际生产中出现装夹干涉、夹紧力不足等问题。

　　需要注意的是，这类通用台钳的夹持力上限受丝杠直径、钳身刚性的限制，不适合装夹过大、过重的毛坯件进行大切削量的重载加工，当需要进行大余量铣削加工时，还需要配合工件的辅助支撑结构来分散切削力，避免钳身受力过大出现变形或者工件飞出的安全隐患。日常使用过程中，定期对丝杠副、导轨配合面加注润滑脂，清理钳身缝隙内积存的切屑，可以有效延长台钳的使用寿命，长期保持夹持精度的稳定性。
