激光水平仪三脚架塑料连接组合件结构设计

　　在建筑施工、室内装修、设备安装等现场作业场景中，激光投线设备的支撑稳定性直接决定了基准放线的精度，而三脚架作为这类便携测量设备的核心支撑载体，其腿杆与顶部安装座之间的塑料组合连接件，是长期使用中最容易出现老化失效的部位。这类塑料组合件承担着腿杆角度锁止、伸缩定位、载荷传导的多重作用，日常作业中频繁的开合折叠、户外紫外线长期照射、工地现场的磕碰冲击，都会让普通材质的塑料件出现脆裂、卡扣失效、锁止打滑的问题，直接导致三脚架无法稳定支撑设备，出现投线偏移、架体倾倒的风险。

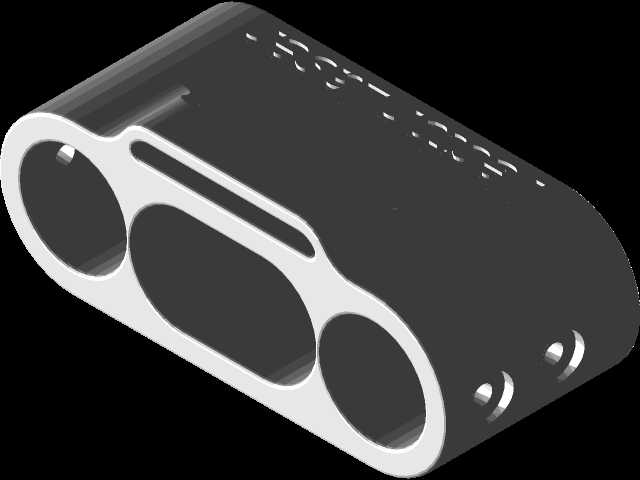

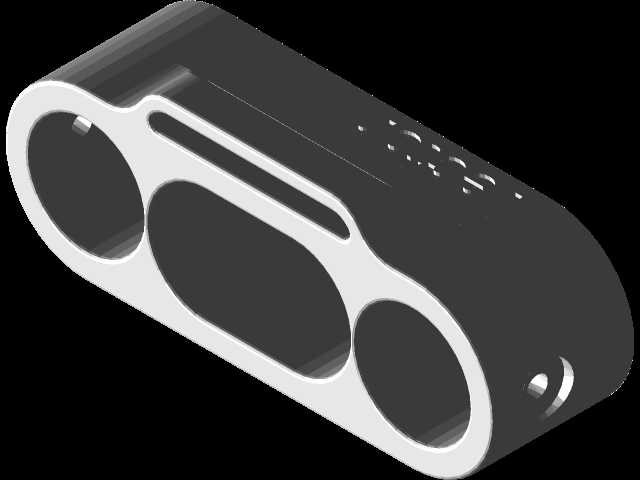

　　本次设计的替换用塑料组合器，针对现场使用的失效痛点做了针对性的结构优化。首先在材质选型上，摒弃了普通回收ABS材质，选用耐候性更强的ASA或者改性ABS作为基材，这类材质抗紫外线老化性能优异，长期在户外露天环境下使用不会出现表层粉化、强度骤降的问题，同时材料本身的抗冲击韧性更好，搬运过程中的磕碰、腿杆快速展开的冲击力都不会造成部件开裂。从结构设计来看，组合件采用分体嵌套式结构，内侧设计有与铝合金腿杆外径匹配的弧形贴合面，安装时可以完全包裹住腿杆的端部，避免应力集中在单点连接位置；外侧的锁止卡扣采用楔形斜面设计，当三脚架腿展开到设定角度时，卡扣会自动卡入架体顶部连接盘的定位槽内，不需要额外的旋钮锁紧就能实现角度固定，同时卡扣根部做了R3的圆角过渡，避免反复开合过程中根部应力集中导致的断裂。

　　在安装边界的尺寸匹配上，这款组合件完全适配常规激光水平仪三脚架的标准腿杆规格，腿杆插接部位的内径设计为32mm，壁厚预留2mm的配合间隙，安装时只需要将原有老化损坏的塑料件从腿杆端部拆除，清理掉残留的粘接胶层和毛刺，将新的组合件对准腿杆的定位卡槽推入，配合配套的紧固螺钉就能完成固定，不需要对原有三脚架的金属结构做任何二次加工，普通作业人员不需要专用工具就能完成更换，大幅降低了三脚架的报废率，减少现场设备的投入成本。

　　从实际使用的功能特性来看，这款组合件除了承担基础的连接作用，还在腿杆伸缩锁止的位置做了结构强化，内部的定位弹片卡槽做了加深处理，当腿杆调整到合适高度时，伸缩定位销可以完全卡入卡槽内，不会因为架体承载设备的重量出现销钉滑脱、腿杆自动回缩的问题。组合件底部的脚架连接位置设计有防滑的橡胶垫嵌槽，安装配套的橡胶脚垫后，可以在光滑的瓷砖地面、环氧地坪上实现稳定支撑，不会出现架体滑移的情况。考虑到现场作业中经常需要在不平整的地面调整架体水平，组合件的角度调节范围设计为0到45度，可以满足不同地形下的架体展开需求，即使是在有坡度的地面、台阶位置，也能通过调整单根腿的展开角度让顶部的设备安装座保持水平状态。

　　在建模过程中，所有配合面都做了公差匹配设计，塑料件与金属腿杆的配合采用H7/h6的间隙配合，既保证安装时可以顺利推入，又不会出现配合间隙过大导致的腿杆晃动问题；卡扣部位的变形量经过反复校核，反复开合1000次后塑性变形量小于0.1mm，不会出现锁止失效的问题。同时整个部件的壁厚设计均匀，基本保持在2.5mm左右，注塑生产时不会出现缩痕、翘曲的问题，适合批量注塑加工，生产成本较低，适合作为易损配件进行批量储备。对于经常在户外开展测量、装修作业的团队来说，这类替换配件可以快速修复老化损坏的三脚架，避免因为小部件损坏就整体更换架体造成的成本浪费，同时优化后的材质和结构也能大幅提升三脚架的整体使用寿命，减少作业过程中因为架体故障导致的工期延误。
