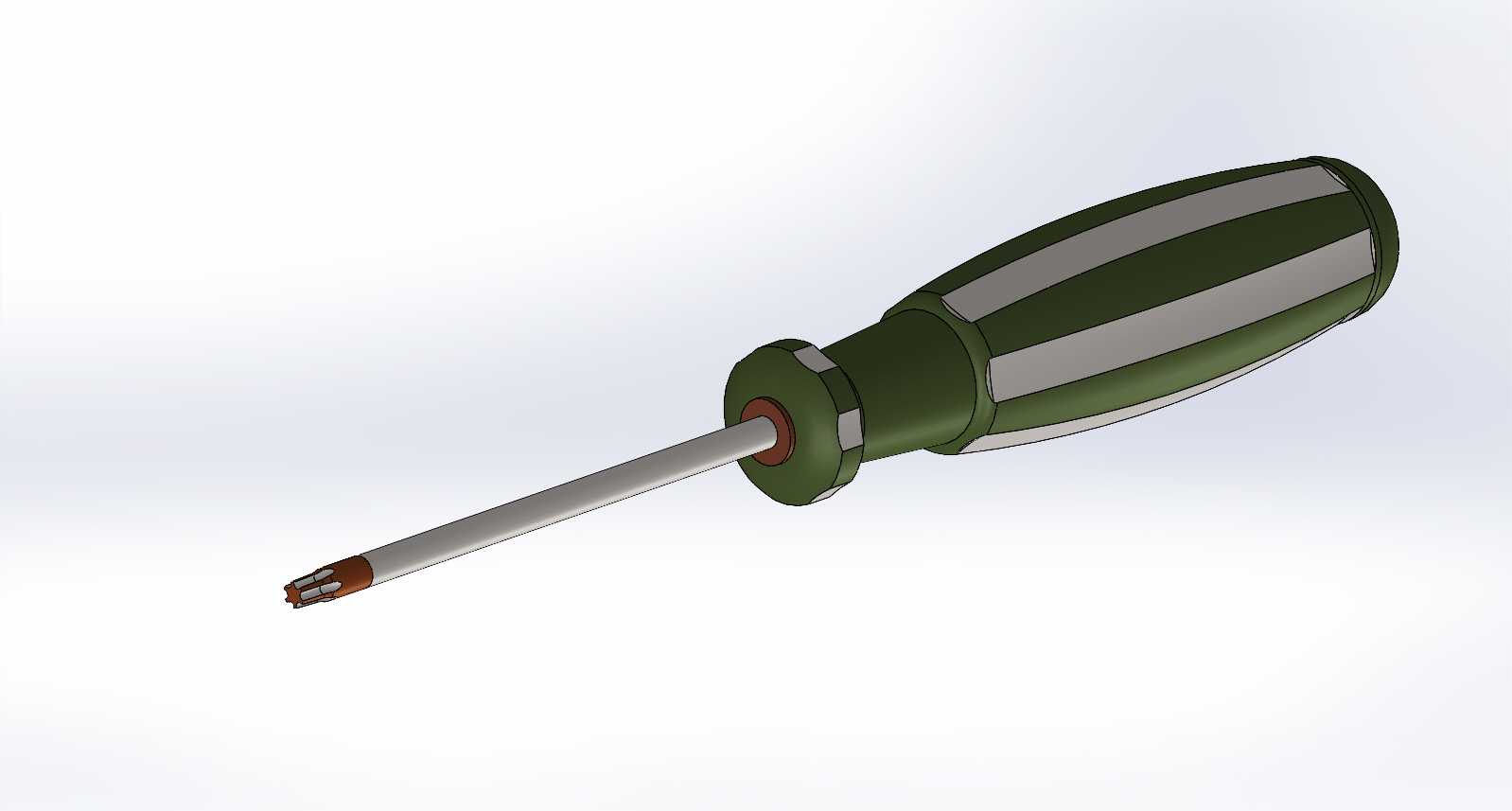

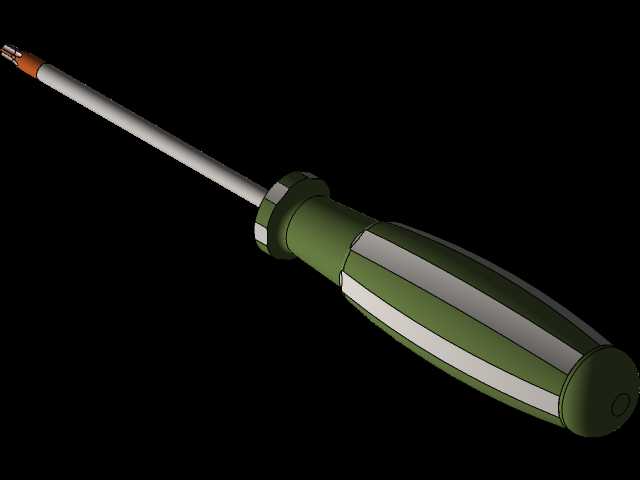

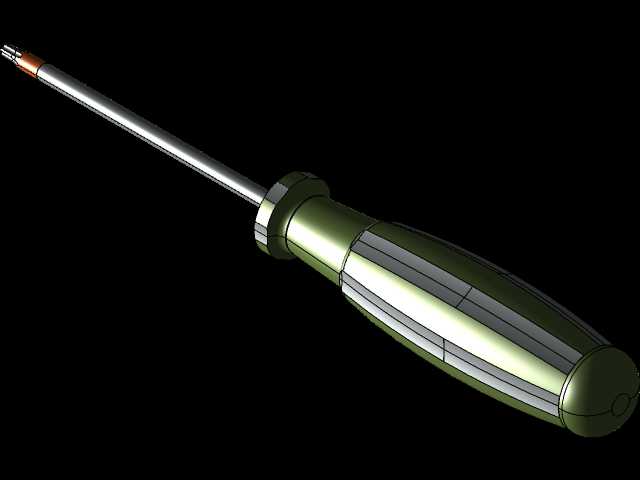

橡塑防滑柄十字头手动螺丝刀三维数模

　　建模时特意还原了橡塑包覆层的双色结构，深绿色的主体握持区搭配浅灰色的防滑凸筋，凸筋的凸起高度控制在1.2mm，既不会因为凸起过高硌手，也能在手掌有油污、出汗的情况下提供足够的静摩擦力，手柄尾部做了圆弧收边处理，贴合手掌掌心的受力曲线，长时间施加轴向顶紧力时不会出现局部压痕。从尺寸边界来看，这款螺丝刀整体长度控制在210mm区间，其中刀杆外露长度为100mm，手柄最大直径为38mm，属于中等规格的通用型十字螺丝刀，适配M3到M6区间的十字槽螺钉，覆盖了大部分机械设备装配、电器维修、家具组装场景的常用螺钉规格，刀杆直径为6mm，采用合金结构钢的材质逻辑建模，表面做哑光镀铬的质感还原，既体现金属件的防锈处理特征，在设备装配、产线运维、售后维修乃至日常五金作业场景里，手动螺丝刀是出现频次最高的基础紧固工具之一，这款十字头螺丝刀的三维建模，完全围绕实际使用中的人机交互、作业可靠性、零件适配逻辑搭建，没有做脱离实际使用的外观夸张处理。从结构拆分来看，模型完整还原了批头、刀杆、手柄三个核心组成部分的配合关系，批头采用标准十字槽适配结构，刃口的锥度、端面尺寸完全匹配通用GB/T十字螺钉的槽型参数，作业时不会出现滑牙、跳头的问题，刀杆与批头采用一体化冷镦成型的结构逻辑建模，还原了实际产品中刀杆贯穿手柄内部、端部做涨铆固定的装配关系，避免长期施加扭矩时刀杆与手柄出现相对转动。手柄部分采用多段弧面加纵向防滑筋的结构设计，

　　也避免过度反光影响结构观察。建模过程中特意还原了刀杆与手柄衔接位置的红色限位挡圈，这个结构在实际产品中一方面可以阻挡手柄包覆层在长期受力后出现轴向移位，另一方面也可以作为刀杆插入深度的定位基准，装配时直接将刀杆插入手柄内孔至挡圈贴合端面即可，不需要额外做深度测量。批头位置做了磁化处理的结构暗示，实际使用中磁化的批头可以吸附螺钉，方便在狭窄空间内完成螺钉对位，不需要额外用手扶持螺钉，降低狭小作业空间的操作难度。从应用场景适配来看，这款螺丝刀的尺寸可以适配大部分设备的日常运维需求，不管是电气柜内部的端子排螺钉紧固、机床外防护的盖板螺钉拆装，还是小型自动化设备的零件装配，都能提供足够的扭矩输出，手柄的防滑设计在装配车间常见的有少量切削液、

　　机油残留的作业环境下，依然可以保证握持可靠性，不会因为手滑导致施加扭矩时脱手，造成零件损伤或者人员磕碰。建模时对各零件的配合公差做了符合实际工艺的还原，刀杆与手柄内孔的配合采用过盈配合逻辑，批头的工作端做了微小的倒角处理，避免插入螺钉槽时刮伤槽口边缘，纵向防滑筋的分布采用三等分圆周均匀排布，不管是正手握持还是反手握持施力，手指都能贴合到防滑筋位置，不需要刻意调整握持角度。和普通一字螺丝刀相比，十字头结构的螺丝刀可以传递更大的扭矩，且对中性更好，不容易出现滑牙问题，这款模型的十字头刃口角度严格按照标准参数建模，和标准螺钉槽的贴合面积可以达到90%以上，施加扭矩时受力均匀分布在槽口的四个接触面上，不会因为应力集中导致螺钉槽口崩裂。

　　在做产线工具配置建模、维修工位工具布局仿真、装配操作培训的三维演示场景中，这款螺丝刀模型可以直接导入场景使用，不需要额外调整结构比例，所有的外形尺寸都和市面主流的同规格橡塑柄螺丝刀保持一致，不会出现和实际工具尺寸偏差过大导致的仿真失真问题。手柄尾部的平面设计也做了还原，实际使用中如果遇到螺钉拧入力矩较大的情况，可以用手掌顶住尾部平面施加轴向力，同时另一只手转动手柄，平面结构可以让轴向力均匀传递，不会像圆弧尾部那样出现受力点偏移的问题。刀杆部分的直线度也在建模中做了符合实际产品的控制，全长范围内的径向跳动控制在0.1mm以内，保证批头和螺钉槽对中时不会出现偏斜，尤其是在深孔位置的螺钉拆装作业中，笔直的刀杆可以穿过深孔准确对位螺钉槽，不会因为刀杆弯曲导致无法对位或者刮伤孔壁。
