单联旋转式碳膜电位器精密结构

　　这类旋转式碳膜电位器在工业控制与消费电子里的使用频率很高，但凡需要手动连续调节模拟量的面板，几乎都能见到同规格器件。设备操作面板上的转速给定、音量调节、温度设定、灯光亮度调整、焊接电源输出微调、实验台电源电压预置，都会选用直径24mm量级的单联电位器；它不像编码器那样输出脉冲，而是直接通过转轴转角改变分压比，后端采集电路不需要复杂解码，接入ADC端口就能读取转角对应的电压值，老旧设备改造、小批量非标控制柜布线时，这种直出模拟量的器件反而能降低电路调试工作量。

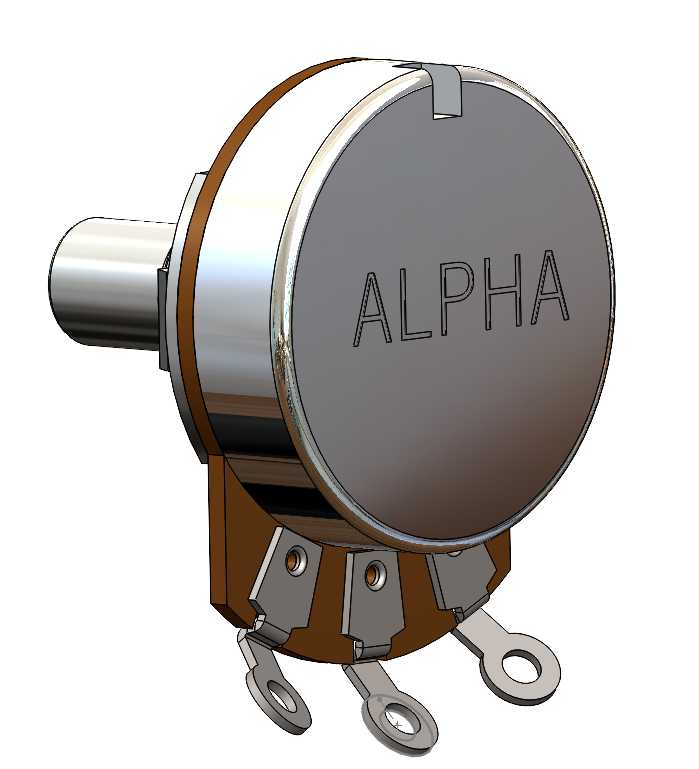

　　从实际装配边界看，该款电位器主体外壳为圆形胶木基座，外径控制在24mm左右，轴向从安装止动面到尾部引脚端面的长度需在面板布局时提前预留：前端带螺纹的转轴段穿过面板开孔，配合六角螺母与止动垫片锁紧，面板开孔通常取φ7左右的通孔，锁紧螺母的对边尺寸要在面板丝印开孔旁留出扳手操作空间，避免旋钮装配后和相邻按钮、指示灯发生干涉。转轴为带扁位的圆柱轴，配套旋钮时依靠扁位传递扭矩，防止旋钮长期转动后出现松脱打滑；转轴伸出面板的长度要和所选旋钮的套接深度匹配，过短会导致旋钮压不到位，过长则会让旋钮背面和面板表面留出缝隙，积灰且影响操作手感。

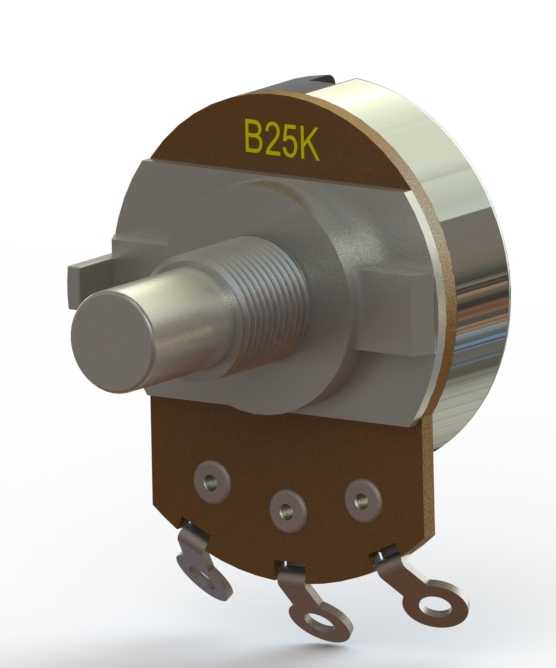

　　结构设计上，电位器尾部引出三个焊片引脚，排布在胶木基座的同一侧，引脚开孔为环形焊片结构，既可以直接插装在PCB板上过波峰焊，也适合在柜内手工搭焊导线。三个引脚分别对应碳膜电阻体的两个固定端和滑动刷引出端，接线时若将两固定端接参考电压与地，滑动端即可输出0到满幅的连续分压；若仅接入滑动端与其中一个固定端，则作为可变电阻使用，串入回路调节电流大小。基座上的两个定位小孔用于碳膜片与内部支架的铆接固定，保证旋转过程中刷丝始终贴合在碳膜轨道上，转动全行程通常为270度左右，机械转角两端设有限位结构，避免转轴超程扭断内部刷架。

　　建模过程中需要重点还原几处配合细节：转轴中段的外螺纹要匹配标准锁紧螺母的螺距，螺纹段长度决定了可适配的面板厚度范围，普通薄铁皮面板到厚绝缘塑料面板都能在调节范围内锁紧；胶木基座和金属外壳的包边扣合结构要体现出来，金属外壳沿圆周翻边压住胶木底板，既实现内部碳膜片的防尘封闭，也能在焊接时提供一定的电磁屏蔽效果，减少调节过程中外界干扰串入微弱的分压信号。转轴根部的止动台阶、轴套与外壳之间的铆压配合、尾部三个焊片的折弯角度，都是装配时容易出现干涉的位置，三维布局时若忽略焊片的折弯高度，往往会出现电位器装到PCB上后引脚顶到壳体内壁的问题。

　　选型阶段还要结合操作力矩判断适配场景，该规格电位器的旋转阻尼适中，带段落感的型号会在转轴转动时提供清晰的档位反馈，适合设备面板上需要操作人员凭手感确认调节位置的场合；无段落的平滑阻尼型号则适合音频设备调音，转动时不会出现调节跳变。转轴末端的扁位尺寸要和旋钮内孔的扁槽严格对应，公差过大容易出现旋钮空程，转动小角度时输出信号不跟随变化。在控制柜三维布线阶段，电位器引脚到接线端子的导线要预留适当余量，避免转轴长期转动拉扯焊片造成引脚脱焊；同时电位器安装位置要远离发热功率器件，碳膜材料长期处于高温环境会出现阻值漂移，直接影响模拟量给定的精度。

　　整套结构还原后，可直接用于面板类设备的虚拟装配校验，核对开孔位置、螺母锁紧空间、旋钮操作行程、引脚焊接间隙，在样机加工前就排除布局干涉问题，减少钣金面板返工概率。
