CA6140机床用塑料电缆固定支架结构

　　在普通车床的电气布线施工环节，线缆穿出柜体或安装板的位置，一直是布线可靠性管控的核心节点——CA6140作为应用量极大的通用卧式车床，其进给箱、主轴箱外侧的走线位置，长期受切削液飞溅、铁屑刮蹭、机床运行振动影响，普通的橡胶护圈很容易出现老化开裂、线缆移位磨损的问题，这款塑料电缆固定支架，就是针对这类机床走线场景设计的穿线锁紧部件。

　　从实际使用场景来看，该部件主要安装在CA6140机床的电气安装板、箱体侧板的预制开孔位置，作用是让动力电缆、控制信号线从部件中心通孔穿过，同时通过自身的锁紧结构把线缆牢牢固定在开孔处，一方面避免线缆受拉扯时接线端子受力松脱，另一方面隔绝外部切削液、粉尘沿开孔进入电气舱内部，同时对线缆穿出位置的外皮形成防护，避免金属开孔的锐边割破线缆绝缘层。和传统的金属电缆接头相比，这款采用工程塑料材质的支架重量更轻，本身自带绝缘属性，不需要额外加装绝缘衬垫就能避免线缆外皮和金属部件的硬接触，适配CA6140这类普通机床的布线成本控制要求，在非高温、非强腐蚀的常规机加工车间环境下，使用寿命完全能满足设备的大修周期要求。

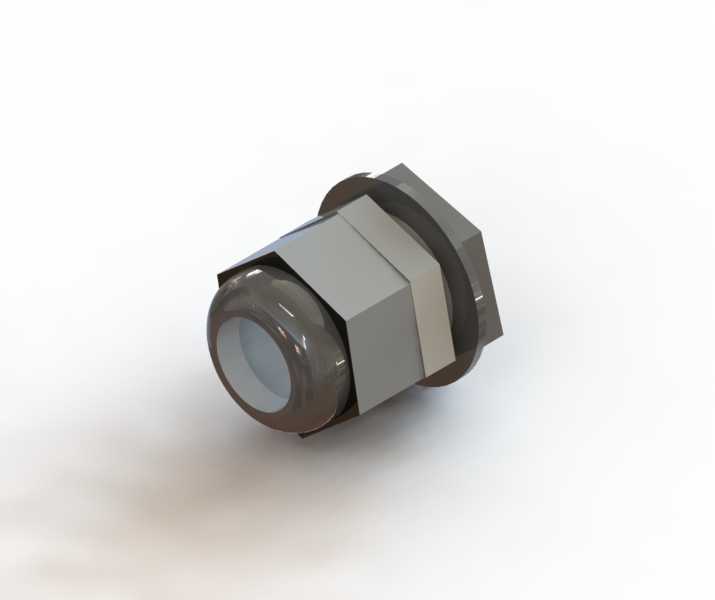

　　从结构设计逻辑来看，整个部件采用分体组合式结构，主体分为穿线主体、锁紧压帽、密封衬圈、定位法兰四个部分。穿线主体的中段设计有六角形的夹持位，方便安装时用扳手卡住拧动，不会出现圆形部件拧动打滑的问题；靠近法兰的一侧设置有外螺纹段，和锁紧压帽的内螺纹配合，当拧紧压帽时，压帽的内锥面会挤压内部的弹性密封衬圈，让衬圈径向收缩，紧紧包裹住穿过中心的电缆外皮，同时实现线缆固定和缝隙密封的双重作用。定位法兰的尺寸是按照CA6140机床原有走线开孔的标准尺寸设计的，法兰直径比安装开孔大2mm，安装时法兰贴紧安装板的外侧，配合内侧的锁紧螺母就能把整个部件牢牢固定在板面上，不会出现轴向窜动。

　　在安装边界的尺寸管控上，这款部件的穿线通孔直径适配CA6140常用的6mm到12mm外径的控制电缆与动力线缆，安装时需要在板材上开出直径匹配主体螺纹段的圆孔，开孔边缘需要去除毛刺飞边，避免划伤部件的塑料螺纹；部件突出安装板外侧的长度控制在30mm以内，不会和机床外侧的防护罩、操作手柄产生运动干涉，内侧突出长度不超过15mm，不会挤占电气舱内部的走线空间，适配CA6140原有走线位置的安装空间，不需要对原有柜体结构做额外改造就能直接替换原有老化的护线部件。

　　在功能特性的细节设计上，部件的塑料材质选用的是增韧型尼龙材质，本身具备一定的抗冲击性能，即使被飞溅的细小铁屑击中也不会出现开裂，同时耐切削液、耐机油腐蚀，长期接触机加工车间的常用冷却润滑介质不会出现溶胀变形；中心的密封衬圈采用软质弹性塑料，和线缆外皮的贴合度好，即使线缆外皮存在轻微的不圆度，也能通过衬圈的弹性变形实现完全包裹，不会留下缝隙让切削液渗入。和金属电缆接头相比，这款塑料支架不会因为长期和潮湿空气接触而生锈，后期维护拆卸时不会出现螺纹锈死拧不动的问题，日常检修更换线缆时只需要松开压帽就能调整线缆位置，重新拧紧即可恢复固定密封效果，维护操作十分便捷。

　　从建模设计的角度来看，构建这个三维模型时，需要重点管控几个配合尺寸的公差：首先是主体螺纹段和锁紧压帽的螺纹配合公差，要保证拧动顺畅无卡滞，同时拧紧后不会出现松脱；其次是压帽内锥面和密封衬圈的锥度匹配，要保证压帽拧紧时衬圈的受力均匀，收缩量一致，不会出现偏压导致的密封不严；还有六角夹持位的对边尺寸要符合标准扳手的尺寸规范，方便现场安装时使用常规工具操作，不需要配备特殊工装。另外建模时需要注意法兰端面和主体轴线的垂直度，保证安装后法兰能完全贴紧安装板面，不会出现倾斜导致的密封缝隙。
