金属散热型电子设备电源防护外壳

　　这款金属壳体是面向小功率开关电源、嵌入式工控板卡类电子元件设计的防护结构，日常在工业控制柜内嵌安装、桌面式小型工控设备、DIY电子改装项目里都能见到它的应用场景，核心作用是把内部带电的PCB板、功率元件与外部环境做物理隔离，同时兼顾内部发热元件的散热需求，避免异物触碰引发短路，也能减少外部粉尘、轻微溅液对内部电路的侵蚀。从结构设计逻辑来看，壳体采用分体式折弯钣金拼接思路，主体为五面围合的盒型结构，顶面单独做盖板设计，四个角预留沉头安装孔位，既可以在装配完成后从顶面锁合固定盖板，也能反向通过这些孔位把整个壳体固定在设备的安装梁或者机箱内壁上，安装孔的沉头深度做了适配常用M3沉头螺丝的设计，锁合后螺丝头不会突出顶面，

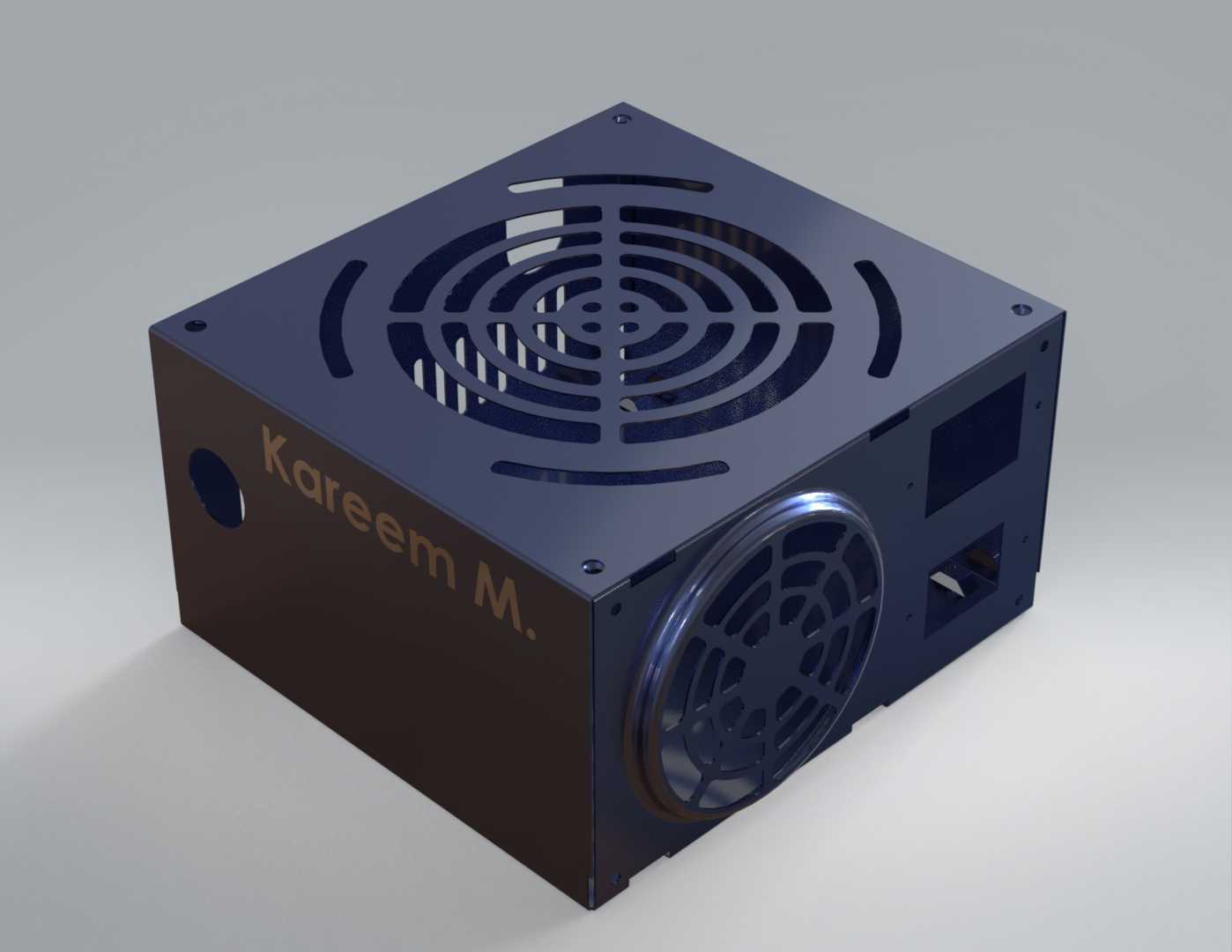

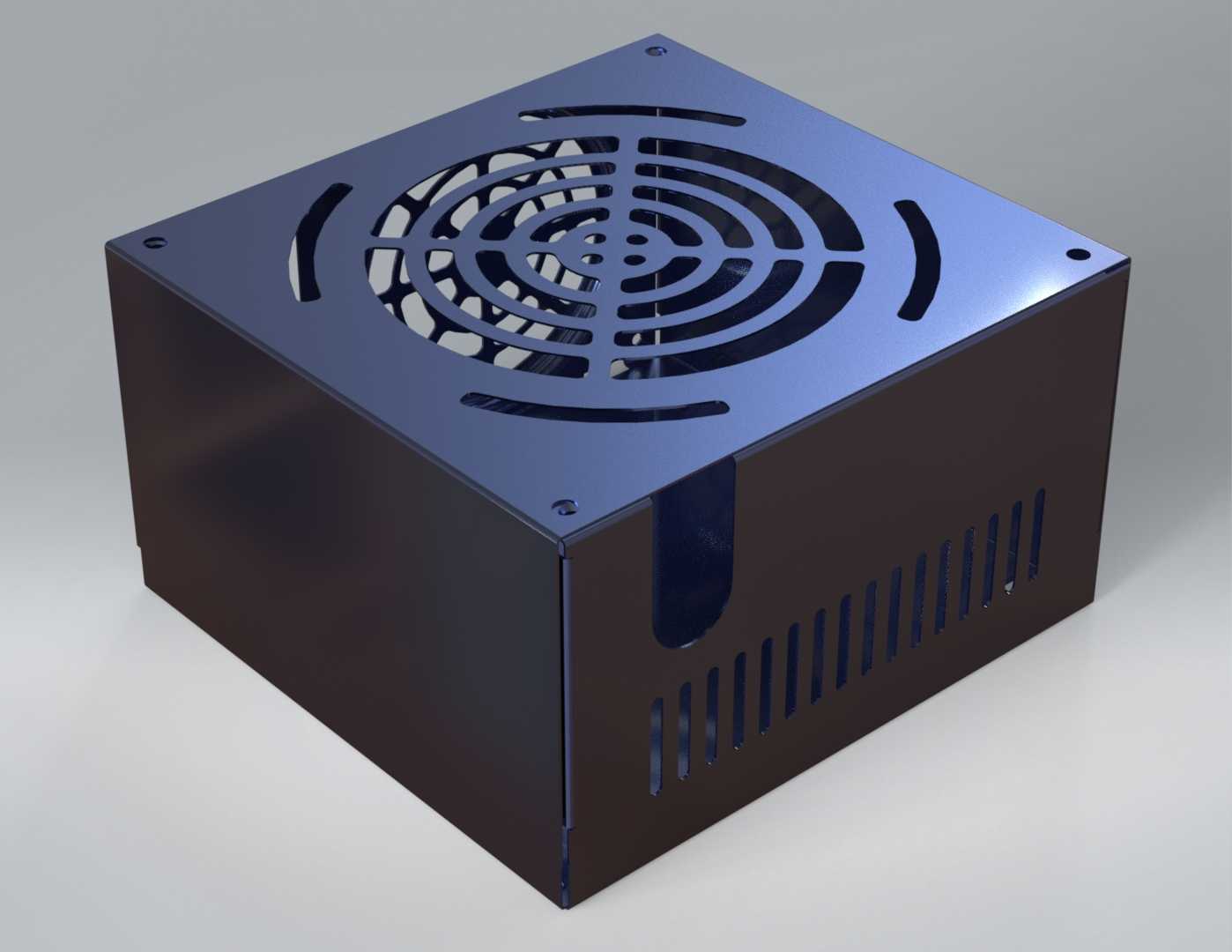

　　避免影响后续外部堆叠或者贴装标识。顶面的散热结构是整个设计的核心考量区域，正中心做了同心圆排布的格栅通风孔，从中心向外逐圈扩大开孔间隙，对应内部轴流风扇的出风路径，让风扇带动的气流可以顺着格栅顺畅排出，不会因为开孔遮挡产生多余的风阻噪音；同心圆外侧对称开了四道弧形长腰孔，进一步扩大顶面的通风面积，同时这种弧形开孔不会像直条开孔那样大幅降低钣金盖板的结构强度，哪怕盖板受到轻微的按压外力，也不会出现明显的形变塌陷。壳体的其中一个侧面靠下位置开了长条形的出线缺口，是给电源输入输出线束预留的走线路径，缺口边缘做了小幅度的折弯翻边，避免钣金锐边割破线束绝缘层，实际装配的时候可以在这个缺口位置加装橡胶护线圈，进一步提升线束防护等级；

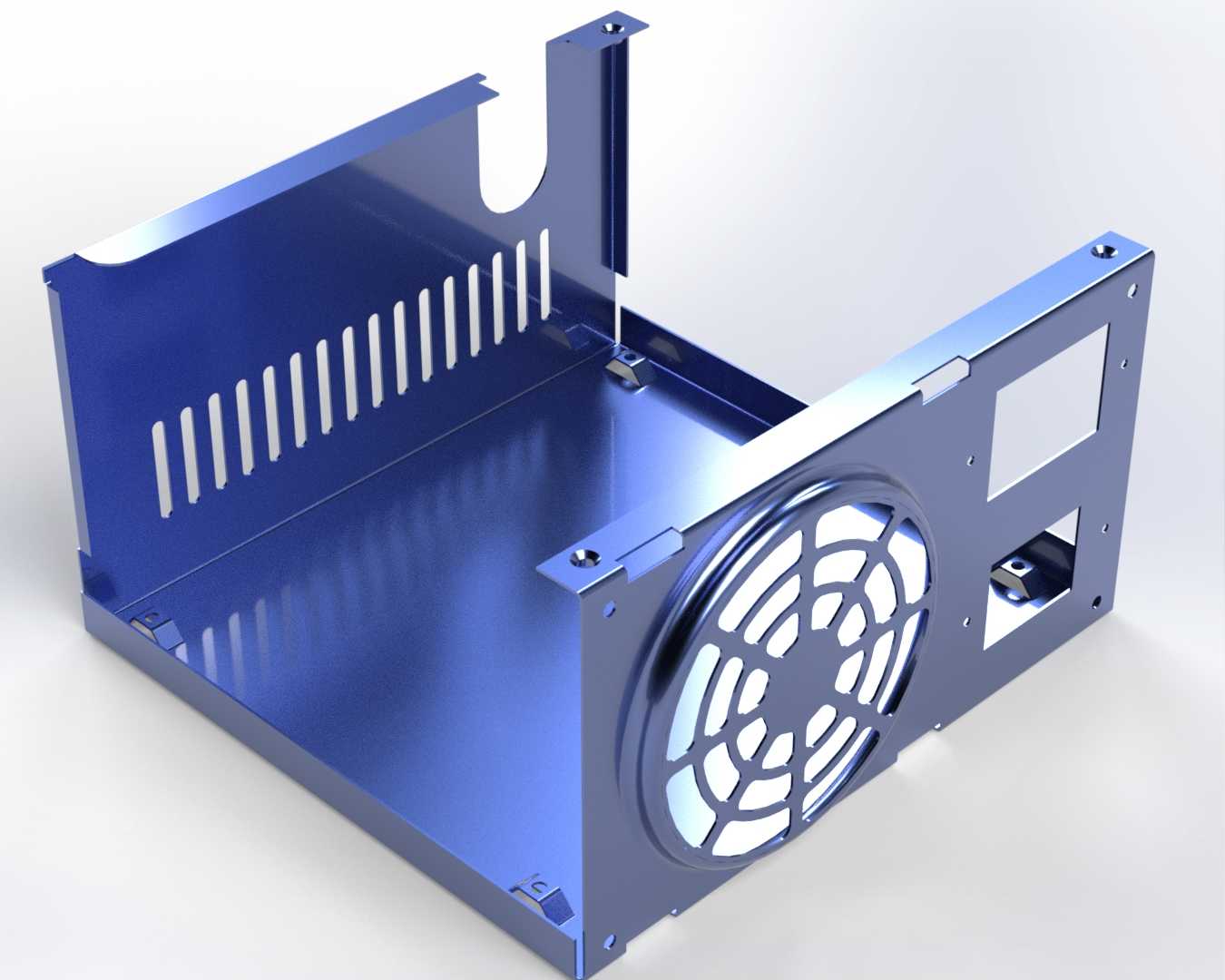

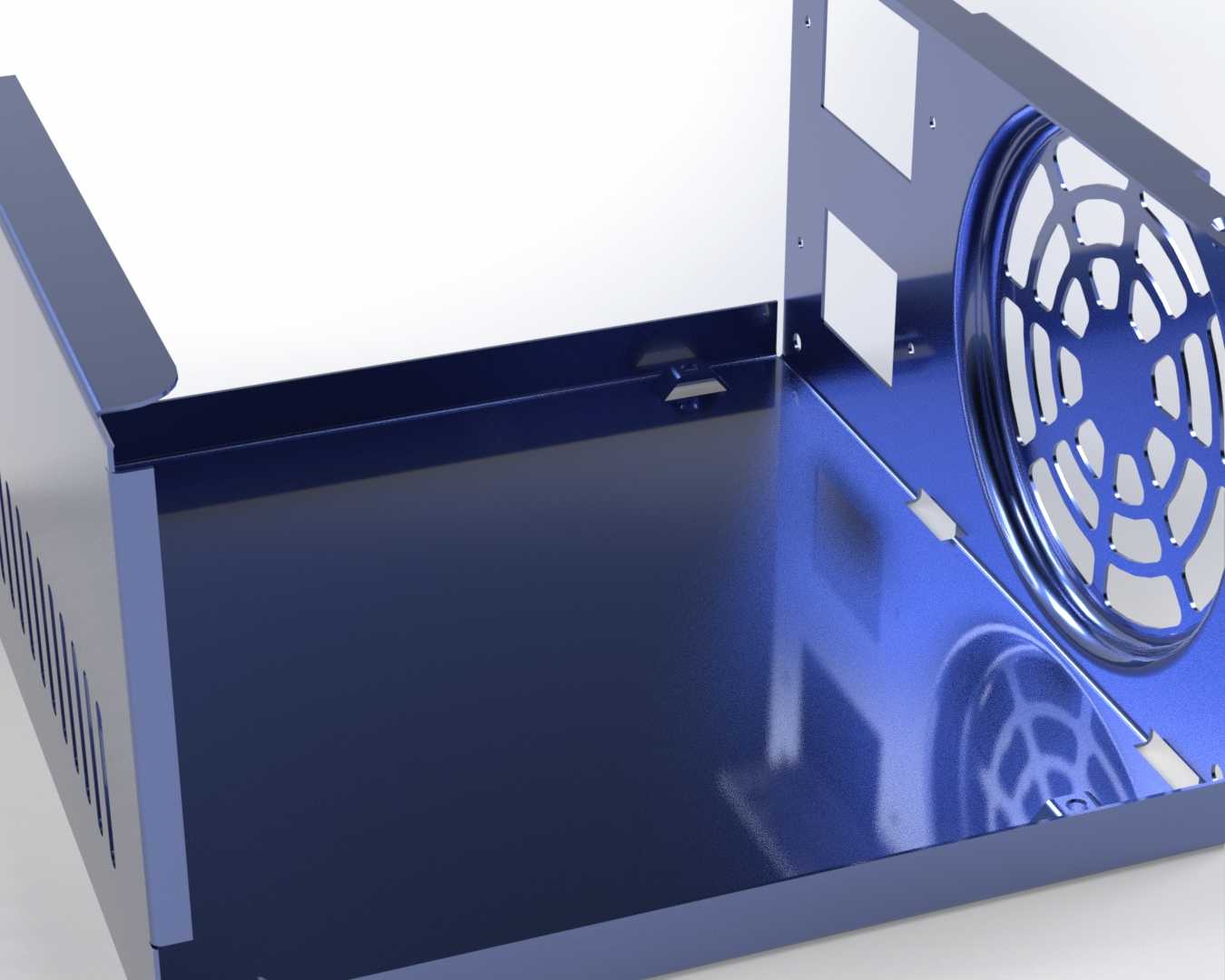

　　和出线缺口相邻的侧面下半段，均匀排布了多道竖直的窄长通风槽，这些槽位对应壳体内部功率元件的安装区域，当内部风扇运转时，外部冷空气可以从这些竖直槽进入壳体内部，顺着元件排布方向带走热量，再从顶面的格栅排出，形成完整的散热风道，不需要额外加装侧面导流结构就能满足自然辅助风冷的气流走向要求。从安装边界尺寸来看，壳体整体为正立方型结构，边长适配常规120mm规格的轴流风扇安装位，内部净空尺寸预留了PCB板安装凸台的位置，凸台高度距离底面3mm，既可以让PCB板和金属壳体之间留出绝缘间隙，也能避免PCB板背面焊点直接接触金属底板引发短路；壳体的侧壁折弯处采用满焊打磨处理，拼接缝隙控制在0.1mm以内，既可以提升整体壳体的结构刚性，

　　也能避免细小的金属碎屑从拼接缝隙掉入壳体内部。在实际选型应用的时候，需要注意这款壳体的防护等级适配室内无强腐蚀的工作环境，如果是在多粉尘、高湿度的户外场景使用，还需要在通风孔位置加装防尘滤网，同时对壳体表面做喷塑防锈处理；如果内部搭载的元件功率超过150W，还可以在壳体底板位置预留导热垫安装位，把发热元件的热量通过导热垫传导到金属底板上，进一步提升整体散热效率。设计过程中特意把所有的开孔边缘都做了去毛刺处理，避免装配、检修的时候划伤操作人员，同时所有的折弯内角都做了R0.5的圆角过渡，减少钣金折弯处的应力集中，提升壳体的抗形变能力，哪怕在装配时受到轻微的外力撞击，也不会出现折弯处开裂的问题。
