手动螺旋式管子夹紧虎钳结构设计

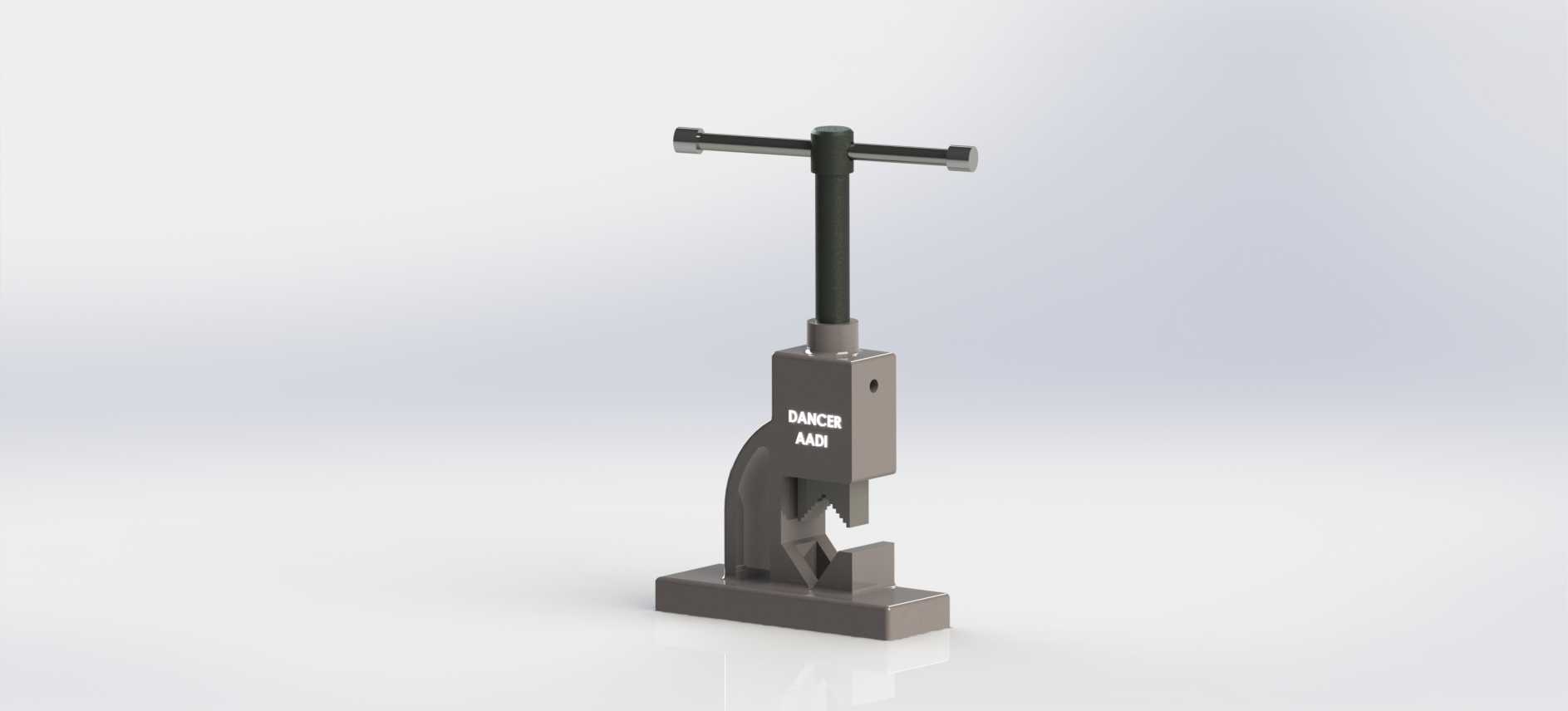

　　在管道预制、五金维修、小型金属件加工的现场作业场景里，这类手动螺旋夹紧的管子虎钳是工位上出镜率极高的工装，和普通平口虎钳的夹持逻辑不同，它的钳口做了适配圆管外壁的V型咬合结构，不会像平钳口那样夹伤薄壁管件表面，也能避免圆管在攻丝、套丝、切割、焊接对位时出现打滑偏转的问题。从结构设计逻辑来看，这款虎钳采用了单立柱螺旋进给的传动方案，顶部的T型操作杆直接和进给螺杆做刚性连接，操作人员不需要额外搭配加力杆，双手握持横杆两端就能输出足够的夹紧扭矩，螺杆和活动钳身的连接位置做了防脱限位结构，哪怕螺杆旋到最大行程位置，活动钳身也不会从立柱导轨上脱出，减少现场作业时零件散落丢失的风险。固定钳身和底部安装座是一体化铸造成型的结构，

　　安装座上预留了两个螺栓过孔，可以直接固定在木质工作台、型钢焊接工位架或者移动式维修作业台面上，安装边界的适配性很强，不需要额外加工定制转接板，只要台面厚度在15mm到50mm之间，都能通过配套的T型螺栓或者普通六角螺栓完成锁紧固定，整体安装后的占用投影尺寸不大，不会过多挤占工位的操作空间，适合流动维修、小型加工门店这类工位面积有限的场景。钳口的咬合齿做了淬硬处理，硬度控制在HRC45到50之间，既保证足够的咬合摩擦力，又不会因为硬度过高在夹持镀锌管、薄壁不锈钢管的时候在管壁留下过深的咬痕，影响管件后续的装配密封性能。和台虎钳不同的是，这款虎钳的夹持中心高度做了抬升设计，操作人员在对长管件进行套丝作业的时候，

　　管件可以水平延伸出钳口两侧，不会和工作台面发生干涉，不需要额外在管件下方垫支撑块，能减少现场作业的辅助准备时间。螺旋进给的导程经过匹配设计，单次转动操作杆的钳口进给量适中，既不会因为导程太大导致夹紧力控制精度差夹扁薄壁管，也不会因为导程太小导致开合行程调整效率过低，从最大开口到闭合状态的操作圈数控制在合理范围内，频繁更换不同管径的夹持工件时也不会有明显的操作拖沓感。活动钳身和立柱导轨的配合面做了间隙适配设计，长期使用出现磨损后，可以通过侧面的紧定螺钉调整配合间隙，避免钳身出现晃动导致夹持精度下降，延长整个工装的使用寿命。在实际使用场景里，它不仅能夹持圆形管材，更换钳口垫块之后也能夹持小尺寸的方钢、六角棒等型材，完成小型零件的锉削、

　　打磨、小部件装配等作业，属于一机多用的手动工装，不需要在工位上配置多台不同功能的夹持设备，能有效降低工位的工具配置成本。整个结构没有复杂的液压、气动元件，完全依靠机械螺旋结构实现夹紧力输出，不需要外接电源、气源，在野外施工、无动力供应的维修现场也能正常使用，故障率极低，日常维护只需要定期在螺杆螺纹位置、导轨配合面涂抹润滑脂，就能保证操作的顺畅性，不会出现卡滞、咬死的问题。钳身的外形做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在工位上走动、拿取工件的时候被磕碰划伤，符合手动工具的安全设计要求。底部安装座的配重经过合理分配，就算不通过螺栓完全锁死在台面上，夹持小尺寸工件进行轻负荷作业的时候，整个虎钳也不会出现倾翻的情况，临时作业的时候可以快速摆放使用，不需要每次都做螺栓固定，适配不同场景下的灵活使用需求。
