环形高压燃气燃烧器结构设计

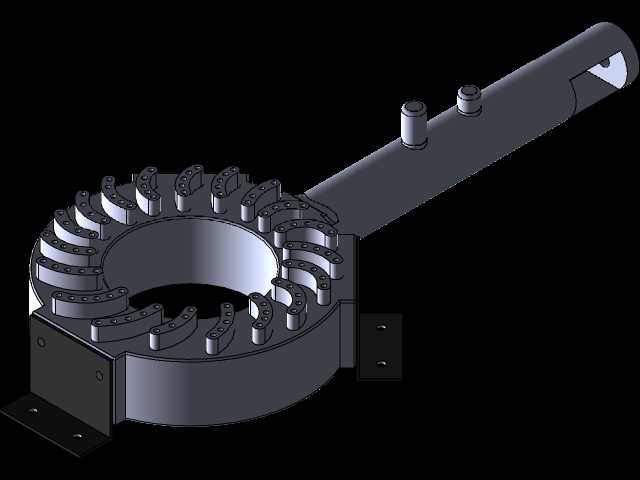

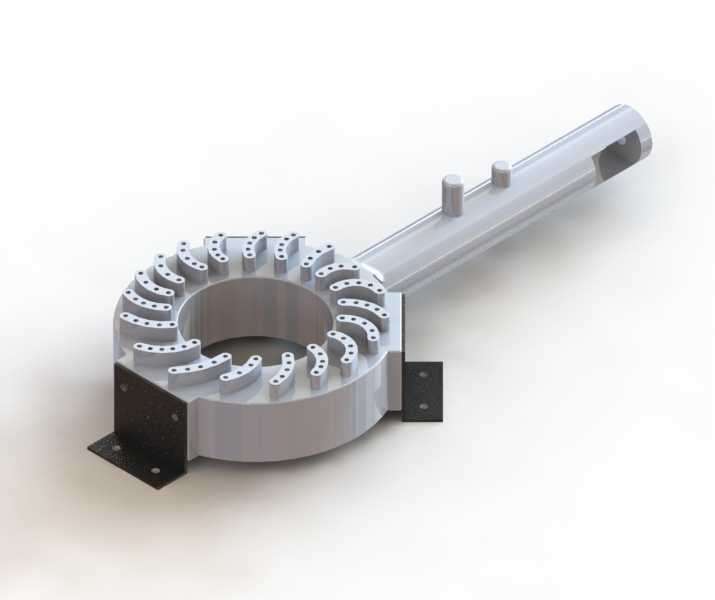

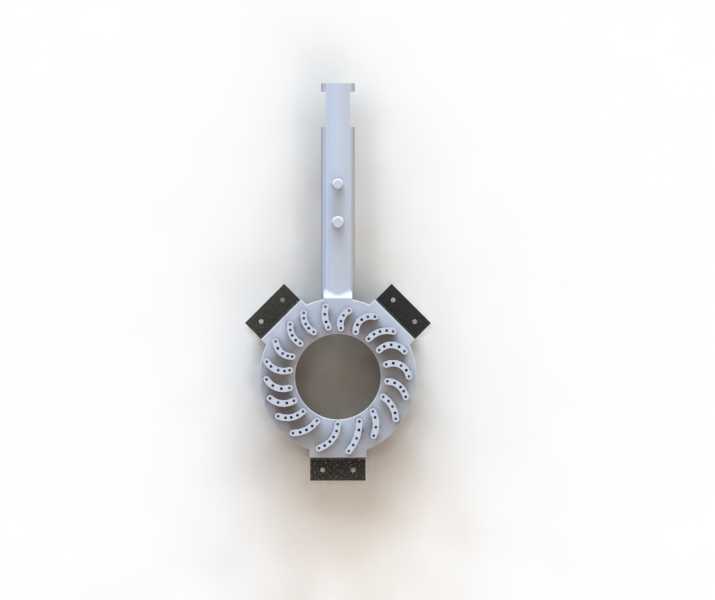

　　这款环形高压燃气燃烧器，主要面向工业加热场景的均匀供热需求，常见应用在小型热处理炉、食品烘焙隧道炉、金属工件预热工位以及商用燃气加热设备中，核心作用是将高压输送的燃气通过环形布气结构均匀分配到各个火孔，实现环形区域的稳定无焰或短焰燃烧，避免局部过热或供热不均的问题。从结构设计逻辑来看，主体采用环形腔体作为燃气稳压腔，区别于传统直管式燃烧器的线性布气，环形结构能够围绕被加热工件形成360度环绕供热，在轴类零件端部加热、圆形工件整体预热的场景下，能大幅减少工件周向的温度差，降低热变形风险。长条形的进气连接管与环形腔体切向衔接，这种切向进气的设计并非随意布置，高压燃气进入环形腔时会沿腔体内壁形成旋流，

　　一方面可以让燃气在腔体内的压力分布更均匀，避免靠近进气口位置的火孔出气量过大、远端火孔供气不足的问题，另一方面旋流过程也能让燃气在腔体内形成初步的紊流状态，喷出后与空气的混合效率更高，燃烧更充分，减少不完全燃烧产生的积碳。环形腔体上的火孔采用多排错位排布，每排火孔沿环形径向开设，错位布置能够让相邻火孔喷出的燃气流互不干扰，同时火焰铺开后能形成连续的环形加热面，不会出现供热断带。火孔的孔径经过匹配高压供气压力设计，在额定供气压力下能保证喷出速度大于火焰传播速度，避免出现回火风险，同时也不会因为流速过高导致脱火断燃。安装结构上，环形腔体底部设置了两个带安装孔的固定支脚，支脚采用折弯钣金结构，通过螺栓即可将燃烧器固定在设备的安装面板上，

　　支脚的安装孔预留了少量调节余量，安装时可以微调燃烧器的周向位置，对准加热区域中心。进气连接管上设置了两个凸起的定位柱，一方面用于安装时与设备面板上的定位孔配合，快速确定安装位置，避免安装错位导致进气方向偏差，另一方面也可以作为管路固定的辅助点位，防止进气管道受外力拉扯时与环形腔体的连接位置出现应力变形，影响密封性能。从安装边界尺寸来看，环形主体的外径适配常规小型圆形加热工位的尺寸需求，进气连接管的长度足够伸出设备保温层，方便外部燃气管路连接，不需要额外增加转接接头，减少管路泄漏点。整个燃烧器的腔体采用一体化加工成型，没有拼接焊缝，避免了长期高温工作下焊缝开裂导致燃气泄漏的风险，腔体壁厚经过耐压计算，能够承受高压供气的工作压力，

　　不会出现鼓胀变形的问题。在实际选型适配时，需要注意该燃烧器的供气压力匹配范围，安装时要保证火孔方向与被加热工件的距离在合理区间，距离过近会导致工件局部温度过高烧损，距离过远则会造成热量散失，加热效率下降。同时进气端需要配套对应的稳压阀与燃气过滤装置，避免燃气中的杂质堵塞火孔，影响布气均匀性。结构设计上充分考虑了长期高温工作的热胀冷缩余量，固定支脚与环形腔体的连接位置预留了微小的变形间隙，避免高温下热膨胀导致支脚变形或安装螺栓断裂。这款燃烧器的结构没有多余的复杂部件，整体可靠性高，维护时只需要定期疏通火孔、检查进气连接位置的密封性即可，不需要复杂的拆解维护，适合在连续运行的工业加热工位长期使用。
