CA6140机床滚子链传动结构三维设计

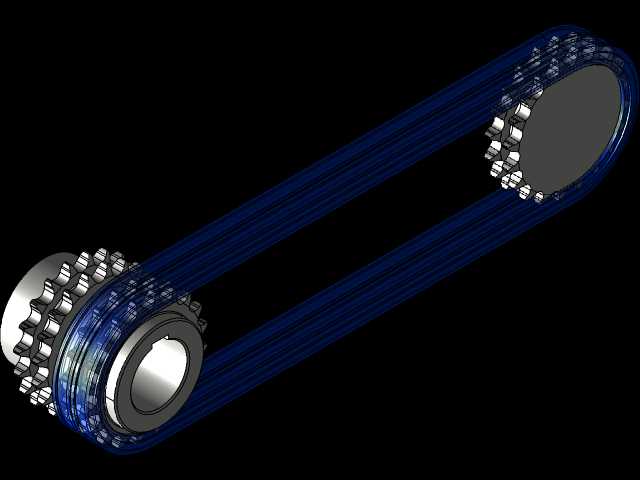

　　这套链传动结构是为CA6140普通车床进给系统配套设计的动力传递单元，在卧式车床的实际运行场景中，进给箱与溜板箱之间的长距离动力传输如果采用齿轮传动，会因为跨距过大导致轴系刚性不足、传动误差累积，而带传动又无法满足低速大扭矩下的传动比恒定要求，套筒滚子链传动刚好适配这类中等中心距、载荷波动不大的传动场景，能在车床主轴正反转切换、进给量调整的工况下保持稳定的动力输出，不会出现打滑丢转的问题。从结构设计逻辑来看，整套传动副由两个齿数匹配的链轮与闭合滚子链组成，主动链轮安装在进给箱输出轴端，从动链轮对接溜板箱的动力输入轴，两轴的中心距在设计时预留了足够的张紧调节余量，既避免了链节过紧导致的啮合冲击，也防止链条过松出现运转跳齿、

　　垂度过大剐蹭床身内壁的问题。链轮的齿形采用了标准三圆弧一直线齿槽轮廓，建模时严格按照滚子链啮合参数推导齿廓曲线，保证每个链节进入啮合时能平稳滑入齿槽，退出啮合时无卡滞干涉，齿侧间隙控制在合理范围，既能补偿轴系安装时的少量同轴度误差，也不会因为间隙过大导致反向传动空程超差，影响车床进给的定位精度。链条部分采用标准套筒滚子链结构建模，每个链节的内链板、外链板、销轴、套筒、滚子都做了独立的实体特征还原，链节之间的铰接副按照实际装配间隙设置转动约束，还原真实运转时链节的弯折动作，避免出现刚性整链建模导致的运动仿真失真。在安装边界设计上，主动链轮的轴孔直径、键槽尺寸完全匹配CA6140进给箱输出轴的安装规格，

　　从动链轮的连接尺寸适配溜板箱输入轴的配合公差，链轮的轮毂长度、轴肩定位尺寸都参考原厂机床的装配空间设定，不需要额外改动床身的安装基面就能直接替换原有传动部件。两链轮的端面共面度在设计时做了公差约束，避免因为链轮偏斜导致链条单侧磨损加剧、运转噪声增大的问题，链条的运动轨迹做了空间干涉检查，确保全行程范围内不会与床身内壁的润滑油管、电线排布槽、进给导轨防护罩产生剐蹭。从功能特性来看，这套链传动的传动比设定完全匹配CA6140车床的进给量参数范围，能将进给箱输出的转速稳定传递到溜板箱，实现纵向、横向进给的动力驱动，在车床进行外圆车削、端面车削、螺纹切削等不同工序时，链传动能承受进给切削时产生的冲击载荷，

　　滚子在链轮齿面的滚动接触能有效降低啮合磨损，相比老式的齿轮传动长轴结构，装配难度更低，后期维护时只需要定期检查链条张紧度、补充润滑脂即可，不需要拆解整段轴系调整轴承间隙。设计过程中还考虑了车床运转时的润滑条件，链轮齿面、链节铰接位置的结构预留了润滑油留存空间，适配车床床身内部的飞溅润滑方式，运转时润滑油能随着链条转动进入铰接缝隙，减少销轴与套筒的磨损，延长整套传动部件的使用寿命。在外形尺寸控制上，链轮的齿顶圆直径小于周边安装腔的内壁最小间距，链条的最大下垂量控制在安全范围内，即使长期使用出现少量伸长，也不会触碰床身内部的其他零部件，张紧调节的行程预留了足够的链条伸长补偿空间，不需要频繁拆卸更换链节就能完成张紧调整。整套结构的建模过程中，所有配合面都按照机械装配的实际公差要求做了尺寸匹配，比如链轮与轴的配合采用过渡配合，键连接的尺寸符合普通平键的国家标准，链板的厚度、销轴的直径都对应标准链条的参数规格，能直接用于生产加工的参考，也可以作为机床维修替换时的尺寸校核依据，帮助技术人员快速判断原有传动部件的磨损量，确定维修更换的方案。
