双MIL-STD-1553总线通信变压器结构设计

　　在航空航天、军工车载、工业控制等高可靠通信场景中，MIL-STD-1553总线作为确定性指令/响应式时分制串行数据总线，承担着各子系统间指令交互、状态回传、数据传输的核心链路作用，而总线端接的隔离变压器，是决定总线物理层信号完整性、共模抑制能力、端口抗扰度的关键无源器件。本次建模的iNRCORE双绕组1553总线变压器，针对双冗余总线架构设计，单器件集成两组独立的信号变换绕组，可同时对应1553总线的A、B两路冗余通道，大幅缩减板级占用空间，适配高密度航电插卡、弹载计算模块、车载综合电子单元的紧凑布局需求。

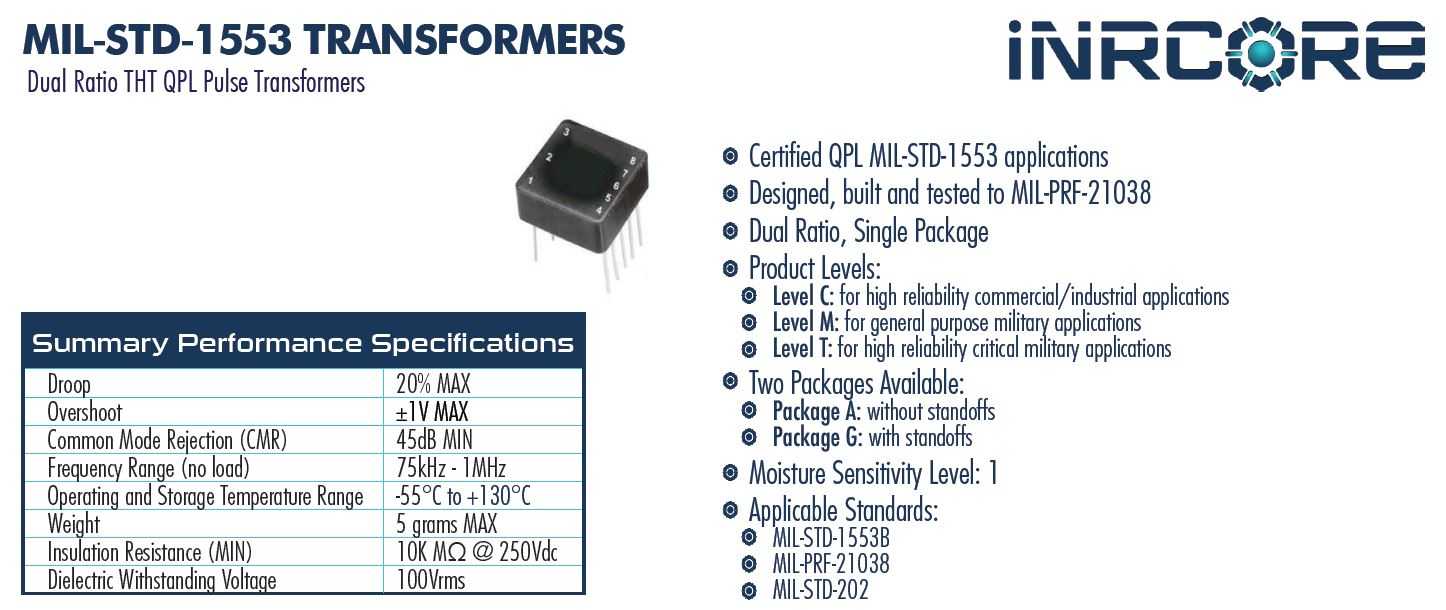

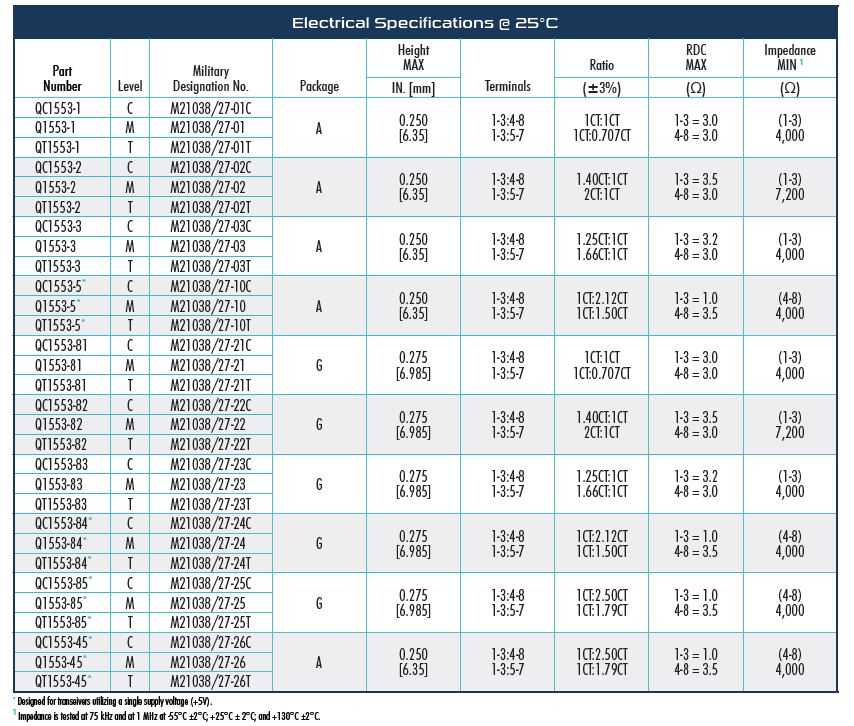

　　从功能特性来看，该器件两组绕组分别实现1:0.7与1:1的变比，变比公差控制在±3%范围内，自带中心抽头结构，可直接匹配1553总线标准要求的曼彻斯特II型双相码电平传输规范，中心抽头可配合总线终端匹配电阻实现阻抗匹配，有效抑制信号反射，保证总线在1Mbps传输速率下的眼图张开度满足GJB289A标准要求，同时绕组间的隔离设计可切断不同子系统间的地环路干扰，避免共模电压差导致的端口器件损坏，提升总线在复杂电磁环境下的通信可靠性，可承受机载环境下的快速瞬变脉冲群、静电放电、浪涌等电磁骚扰。

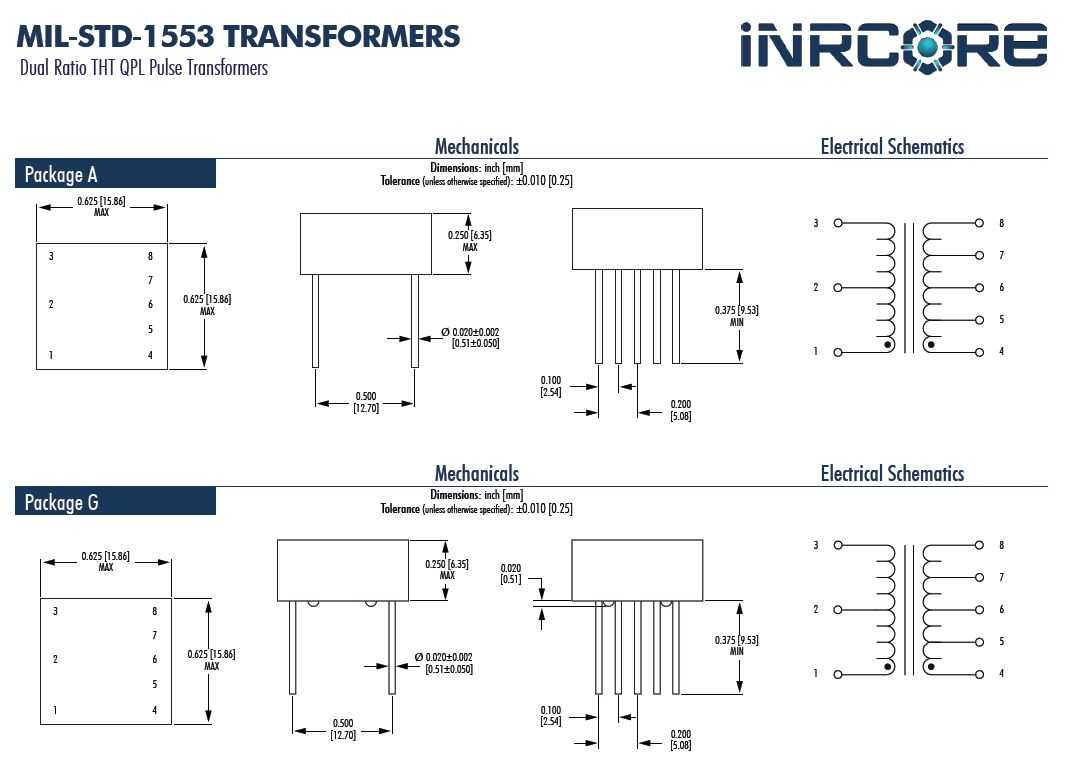

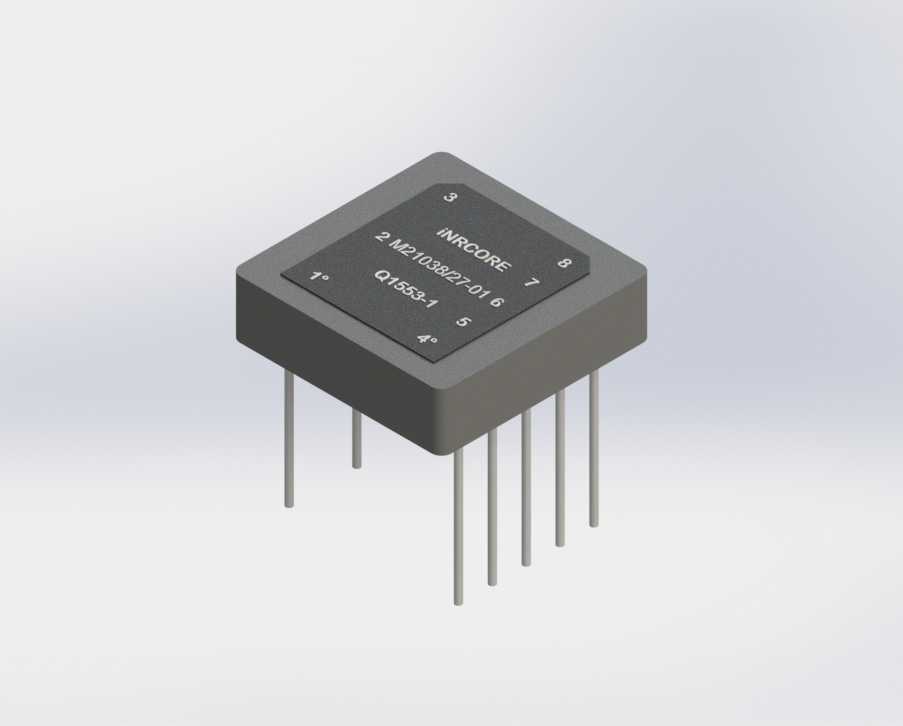

　　建模过程中首先参考器件实际封装尺寸还原外形结构，主体采用阻燃环氧灌封的方块状塑封外壳，外壳表面丝印清晰标注引脚序号、器件型号、批次标识，引脚采用直插式镀金铜引脚，共8根引出脚对应两组绕组的原副边及中心抽头，引脚间距符合标准双列直插封装的通用安装孔距，可直接适配标准2.54mm间距的PCB焊盘设计，安装时引脚插入焊盘后采用波峰焊或手工焊接即可固定，器件本体高度控制在常规直插元件的安装限高范围内，不会与上层板卡、散热结构、机箱盖板产生装配干涉。

　　设计思路上完全还原器件的实际装配结构，外壳部分做了微小的倒角处理，避免生产组装过程中边缘毛刺划伤操作人员或相邻线缆，引脚部分做了根部的应力释放结构建模，还原实际器件引脚与塑封本体结合处的加厚结构，模拟实际焊接后引脚可承受的机械应力，避免建模时忽略结构细节导致后续做整机装配仿真时出现干涉误判。内部磁芯部分采用高磁导率铁氧体磁环结构建模，绕组采用多层密绕方式还原实际线圈排布，虽然作为结构模型不需要还原电磁参数，但外形尺寸的精准度可保证结构工程师在做PCB布局、机箱布线、整机组装干涉检查时获得准确的空间占位参考，避免出现设计阶段预留空间不足导致的装配返工。

　　从实际应用的选型适配角度，这类双绕组1553变压器通常布置在总线接口电路的物理层最前端，紧邻总线连接器放置，缩短走线长度以减少信号衰减与电磁辐射，建模时还原的引脚排布可直接导入PCB设计软件作为封装占位参考，外壳的外形尺寸可帮助结构工程师在做板卡堆叠设计时准确预留元件高度空间，尤其是在VPX、CPCI等标准航电机箱的板卡设计中，板间间距通常较小，元件高度的精准建模可有效避免板卡插合时出现元件碰擦损坏的问题。此外模型还原了器件表面的丝印标识位置，在做整机三维布线、生产装配工艺仿真时，可清晰识别引脚定义方向，避免生产过程中出现器件插反的装配错误。

　　在做设备环境适应性仿真时，该模型的准确重量、外形尺寸可帮助工程师做板卡的振动仿真分析，计算引脚在随机振动、冲击环境下的应力分布，验证焊接点的可靠性，尤其是在机载、弹载等高过载应用场景中，元件的重心位置、安装固定方式直接影响板卡的抗振性能，精准的三维模型可提升仿真结果的准确度，减少实物样机的试验迭代次数。不同于普通民用通信变压器，这类军标级1553变压器的工作温度范围覆盖-55℃到+125℃，塑封外壳的热膨胀系数与PCB基材匹配，建模时也还原了外壳与引脚结合处的微小台阶结构，对应实际器件的密封结构，保证在高低温循环、湿热环境下的密封性能，避免潮气进入内部导致绕组绝缘性能下降。
