五自由度多关节夹持式机械臂结构设计

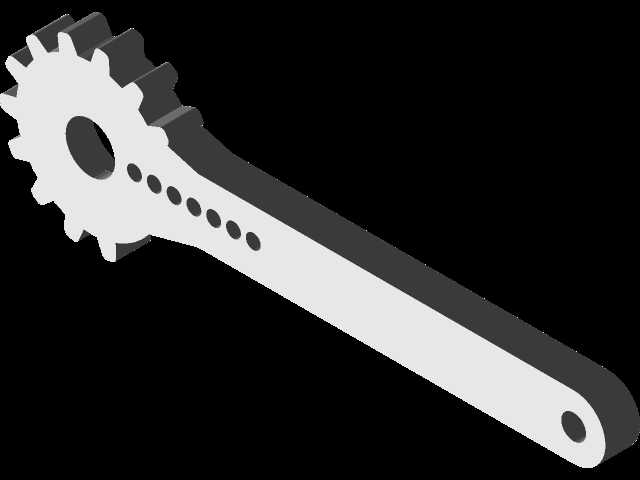

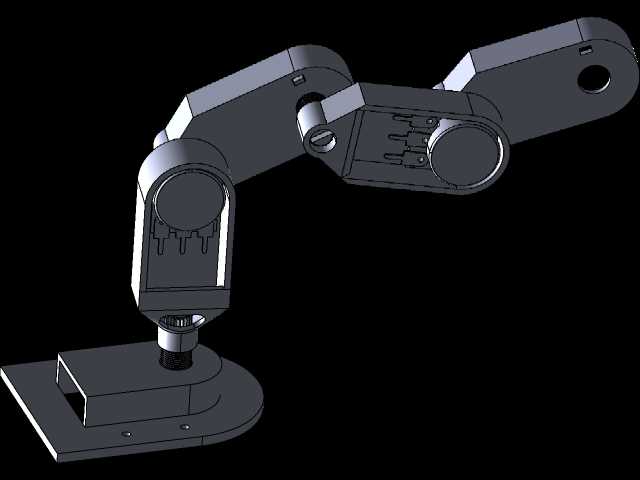

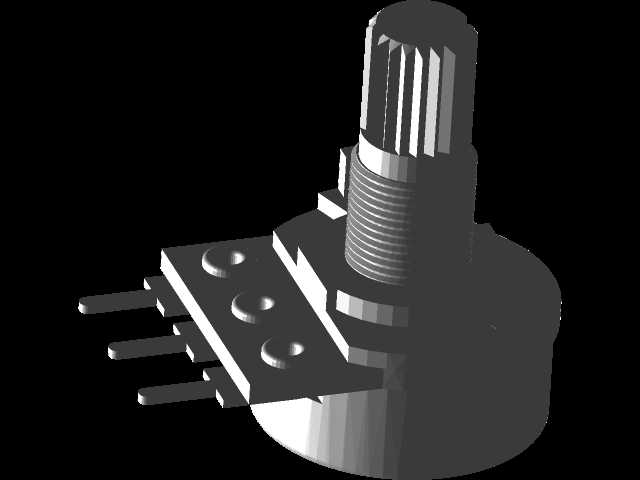

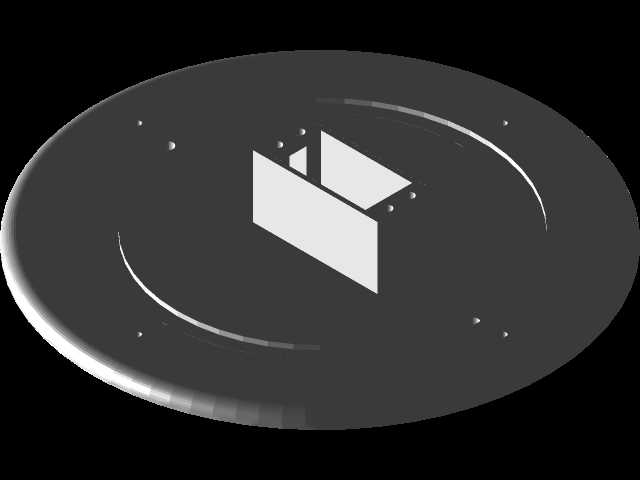

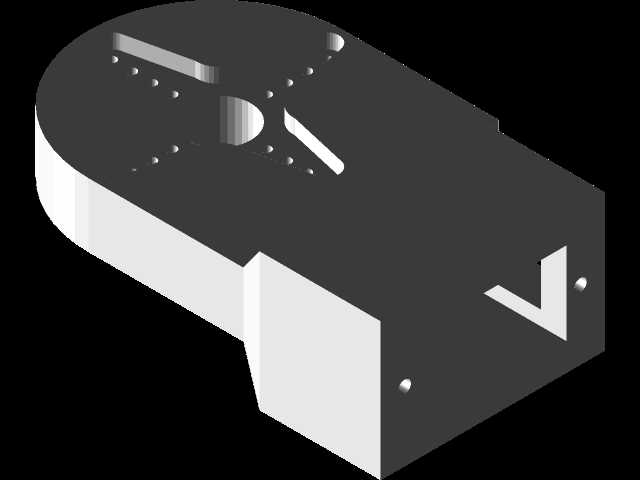

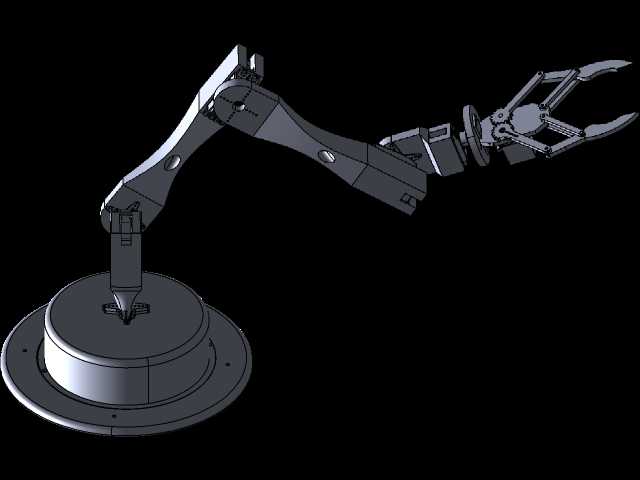

　　这款多关节机械臂采用五自由度构型设计，核心覆盖工业场景中常见的小负载搬运、工位上下料、教学演示类作业需求，从结构布局上适配桌面级安装场景，不需要过大的场地预留空间，底座采用圆形法兰式安装结构，安装面预留均匀分布的螺栓孔位，可直接固定在型材工作台、专用设备机架或者实训台面上，安装边界控制在直径300毫米的圆形区域内，整体伸展后臂展覆盖半径可达600毫米左右，完全满足小范围工位内的物料转移、工件拾取需求。

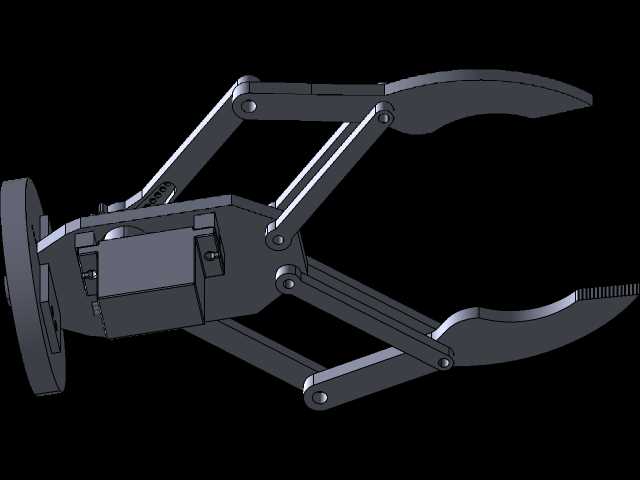

　　从功能特性来看，五个自由度分别对应底座水平回转、大臂俯仰、小臂俯仰、腕部回转、末端夹爪开合动作，每个关节的运动范围都做了结构层面的硬限位设计，避免运动过程中出现关节过冲、线缆缠绕的问题，底座回转关节可实现360度范围内的可控回转，大臂与小臂的俯仰关节配合可覆盖垂直方向200毫米到500毫米的高度区间，腕部的回转结构可调整末端夹爪的拾取角度，适配不同摆放姿态的工件拾取需求，末端夹爪采用平行双指结构，夹持面预留防滑纹理安装位，可根据拾取工件的材质更换橡胶垫、硅胶垫或者硬质金属夹持块，最大夹持重量控制在2公斤以内，适配电子元器件、小型机加工零件、教学实训工件等轻载作业场景。

　　设计思路上优先考虑结构的易加工与易装配性，所有结构件都采用常规板材、棒材加工即可实现，不需要特殊的定制异形型材，关节处的传动结构预留标准伺服电机、步进电机的安装位，安装孔位按照通用小型电机的安装尺寸设计，不需要额外做转接板加工，走线槽全部内置在臂体结构内部，外部没有裸露的线缆，既避免运动过程中线缆与周边设备产生剐蹭，也能提升整体外观的整洁度，关节转轴处都预留轴承安装位，采用标准深沟球轴承做回转支撑，降低运动过程中的摩擦阻力，提升关节运动的平顺性，减少长期运行后的结构磨损。

　　在实际应用场景中，这类构型的机械臂既可以用于职业院校、高校的机械自动化实训教学，作为机器人原理、运动学编程的实操载体，也可以集成在小型自动化生产线中，完成CNC机床的上下料、装配工位的零件转运、流水线末端的工件分拣等作业，相比六轴工业机器人，五自由度的结构在满足常规平面拾取转运需求的前提下，结构更简单，控制逻辑更容易实现，后期维护成本更低，对于预算有限、作业动作相对固定的场景适配性更强。

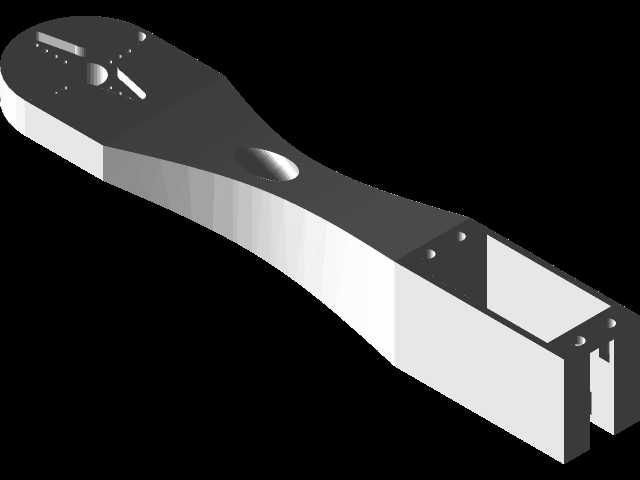

　　结构设计过程中对臂体的受力做了针对性优化，大臂与小臂的截面采用箱型结构设计，在保证整体结构刚度的前提下尽可能降低臂体自重，减少关节电机的负载，提升运动过程中的动态响应速度，底座内部预留控制板、驱动器的安装空间，不需要额外配置独立的电气柜，进一步压缩整体设备的占用空间，夹爪的开合行程控制在0到80毫米区间，可适配不同尺寸的小型工件拾取，夹爪的驱动力通过关节处的传动结构传递，可根据实际需求调整夹持力大小，避免夹伤易碎工件或者出现夹持力不足导致工件脱落的问题。

　　安装边界方面，除了底座的安装尺寸要求，机械臂在全伸展状态下的最大垂直高度不超过700毫米，折叠收纳状态下的整体高度可控制在350毫米以内，对于空间局促的桌面工位、小型设备内部集成场景非常友好，所有关节的运动包络都做了干涉检查，在全行程运动过程中臂体自身结构不会出现碰撞，周边只需要预留50毫米的安全间隙即可满足运行需求，不需要额外设置过大的安全防护区域，适配小型化、紧凑型的自动化作业场景。
