卤素灯座弹性导电夹持支撑结构

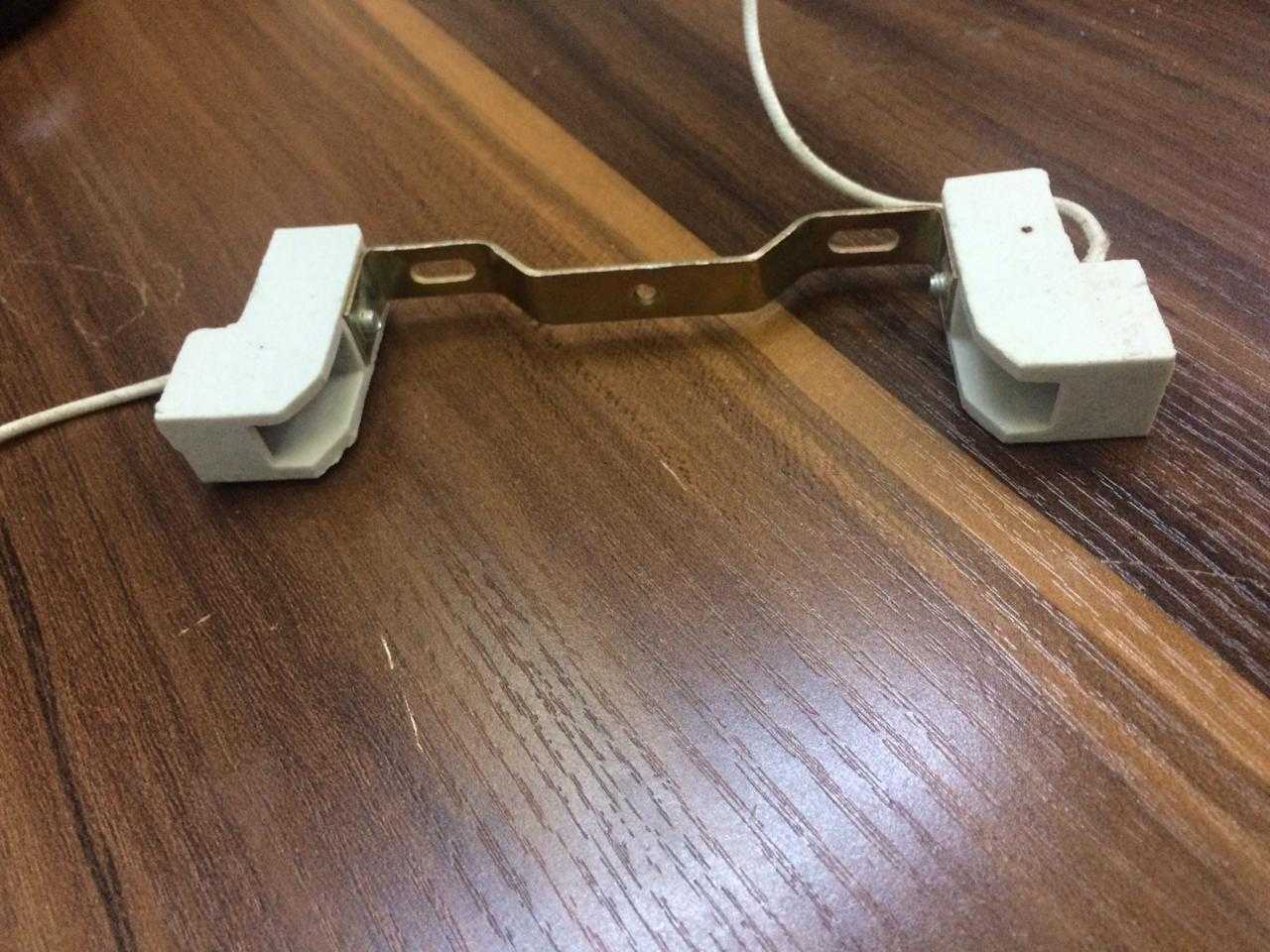

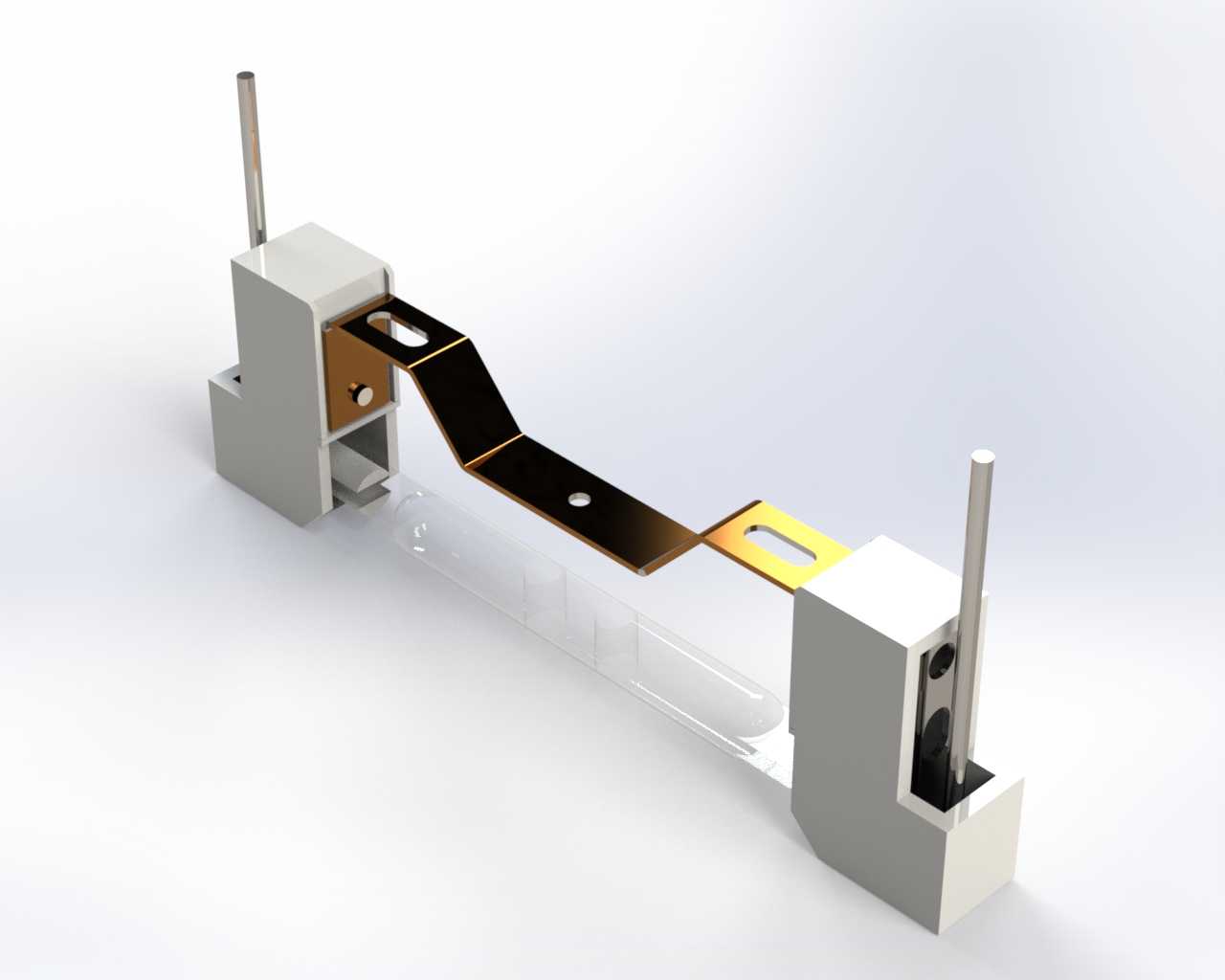

　　这套卤素灯座结构主要面向小型照明灯具、检测设备内置光源、仪器舱照明以及需要快速更换卤素灯泡的工装场景。整体由左右两个绝缘基座、竖直导向杆、黑色弹性连接片和黄色导电接触片组成，结构并不复杂，但在灯泡定位、导电接触、拆装便利性和抗振保持方面承担关键作用。实际设备中，卤素灯通常工作在较高温度环境，灯座既要保证灯泡两端可靠通电，又要避免因热膨胀、振动或装配偏差造成接触松动，因此该类零件不能只按外观件处理，而应从接触压力、绝缘距离、安装边界和维护空间综合校核。

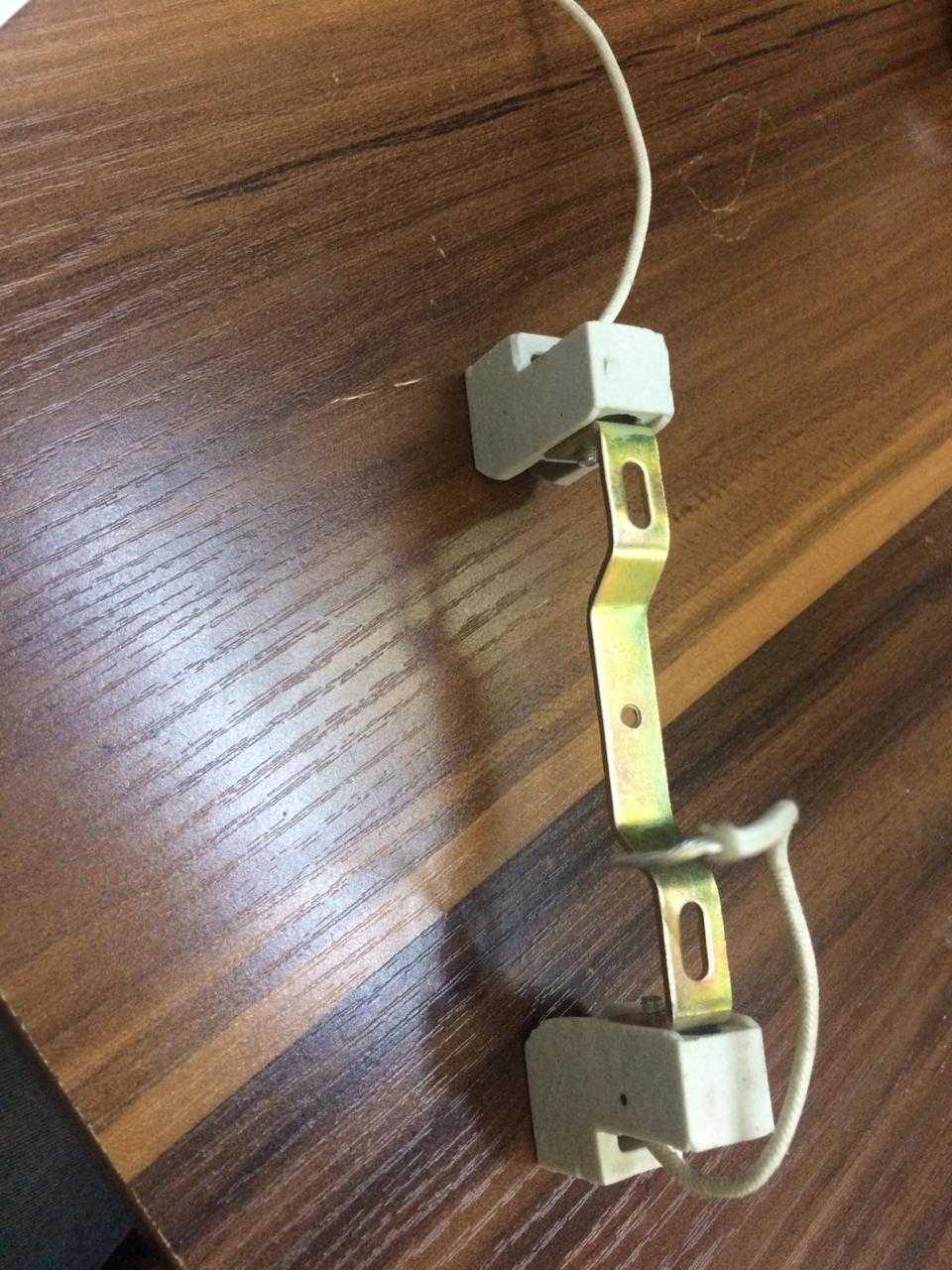

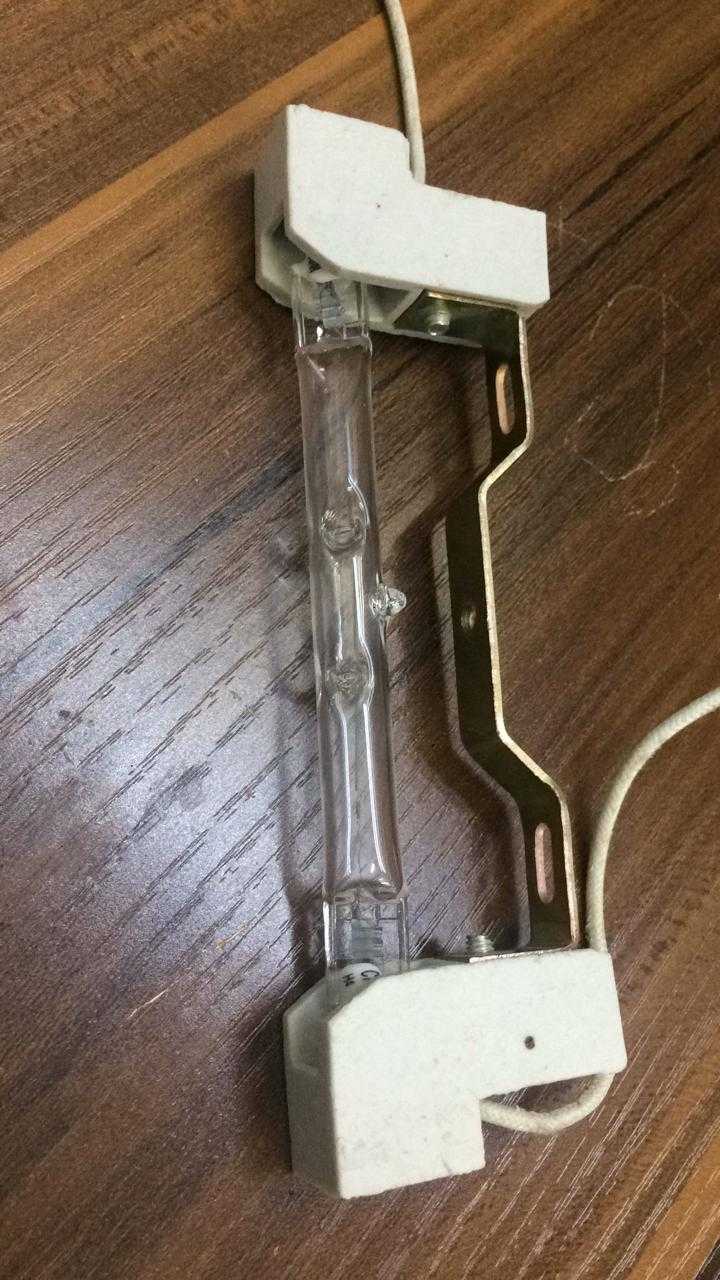

　　从功能上看，两侧基座用于容纳灯泡端部的插接位置，内部形成限位槽和接触通道，使灯泡装入后轴线保持稳定。基座外侧竖立的细杆可作为定位、支撑或辅助固定结构，在灯具外壳空间较窄时，能够与周边支架配合，限制灯座横向窜动。中间的长条形弹片跨接在两个基座之间，黑色部分侧重弹性连接与形态保持，黄色片体则承担导电接触和端部让位功能。片体上开设的圆孔与长槽并非装饰特征，而是用于螺钉固定、位置调节以及装配时吸收公差。灯泡插拔过程中，弹片会产生微量弯曲，通过预变形形成持续接触压力，避免灯泡在受热后因金属件膨胀收缩而出现断电、闪烁。

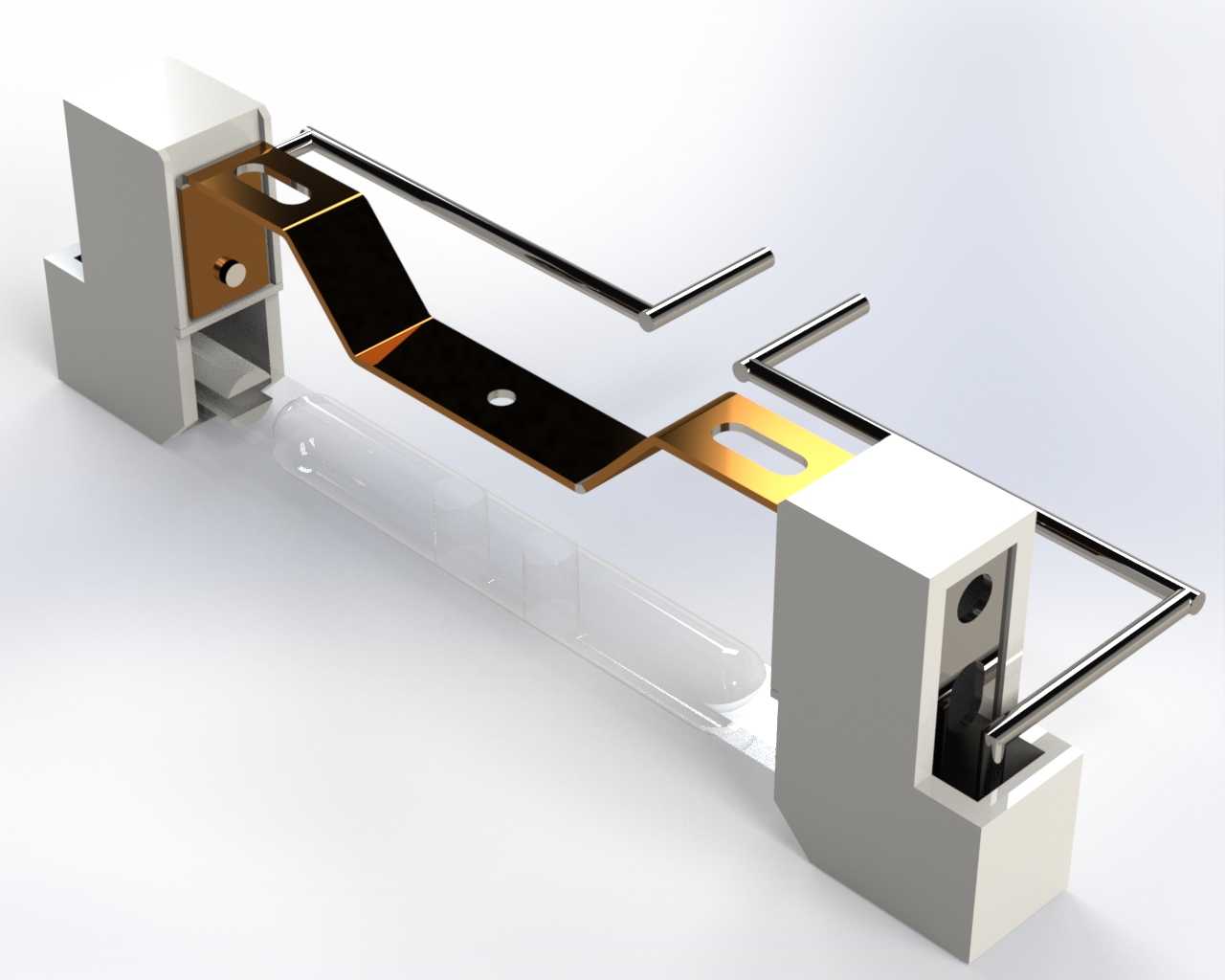

　　设计思路上，该结构把绝缘支撑和金属导电路径分开处理。基座采用块状立体造型，底部和侧面保留较厚实体，以提高受热后的形状稳定性；接触区域则通过开槽让金属片进入，既减少零件数量，也便于自动化装配。金属片采用分段折弯形式，靠近基座的位置形成近似刚性的固定段，中间区域降低约束，使其具备弹性变形能力；末端黄色片体上的长圆孔可补偿左右基座的中心距误差，在焊接、螺钉锁紧或外壳装配存在偏差时，仍能保证接触位置不被强行拉偏。竖直杆与基座之间采用插入式连接，杆体露出高度较高，适合在整机布局中作为预定位参考，装配时可先将灯座挂入支架槽位，再完成紧固件锁紧。

　　外形尺寸方面，模型呈现的是小型灯座组件尺度，两个基座近似长方体，高度明显大于片体厚度，适合容纳灯泡插脚和接触片。基座底面应作为主要安装基准面，布置时需要保证底面与灯具反射罩或安装板贴合；侧面则需预留灯泡插拔空间，不能被线缆、外壳筋位或邻近零件遮挡。两基座之间的距离由灯泡有效长度决定，金属弹片的跨距应在自由状态下略小于设计接触位置，从而形成必要的预紧量。竖直杆外径较小，布置时要关注其与外壳孔位的同轴度，若作为导向件使用，孔与杆之间应保留合理间隙，防止热态下卡滞。

　　在工程应用中，这类灯座常见于空间紧凑、维护频次较高的照明模块。选型或改型时，不能只核对灯泡功率，还应确认插脚形式、接触片材料、允许温升、绝缘爬电距离以及振动工况。若设备长期处于移动状态，弹片固定端需要增加防松结构，螺钉连接处可考虑压铆或点焊辅助；若设备处于高温封闭腔体内，基座周边应留出散热通道，避免塑料绝缘件持续受热软化。三维建模时，金属片的折弯半径、孔边到折弯线的距离、基座槽口宽度以及插脚导入倒角都需要明确表达，这些细节直接影响样件试装时的插拔力和接触可靠性。整体结构通过块状基座提供稳定支撑，通过弹性片体补偿公差并维持导电压力，再借助竖杆完成定位，适合作为小型卤素光源模块中的基础夹持部件进行细化设计。
