工业设备浅绿色LED信号指示灯结构

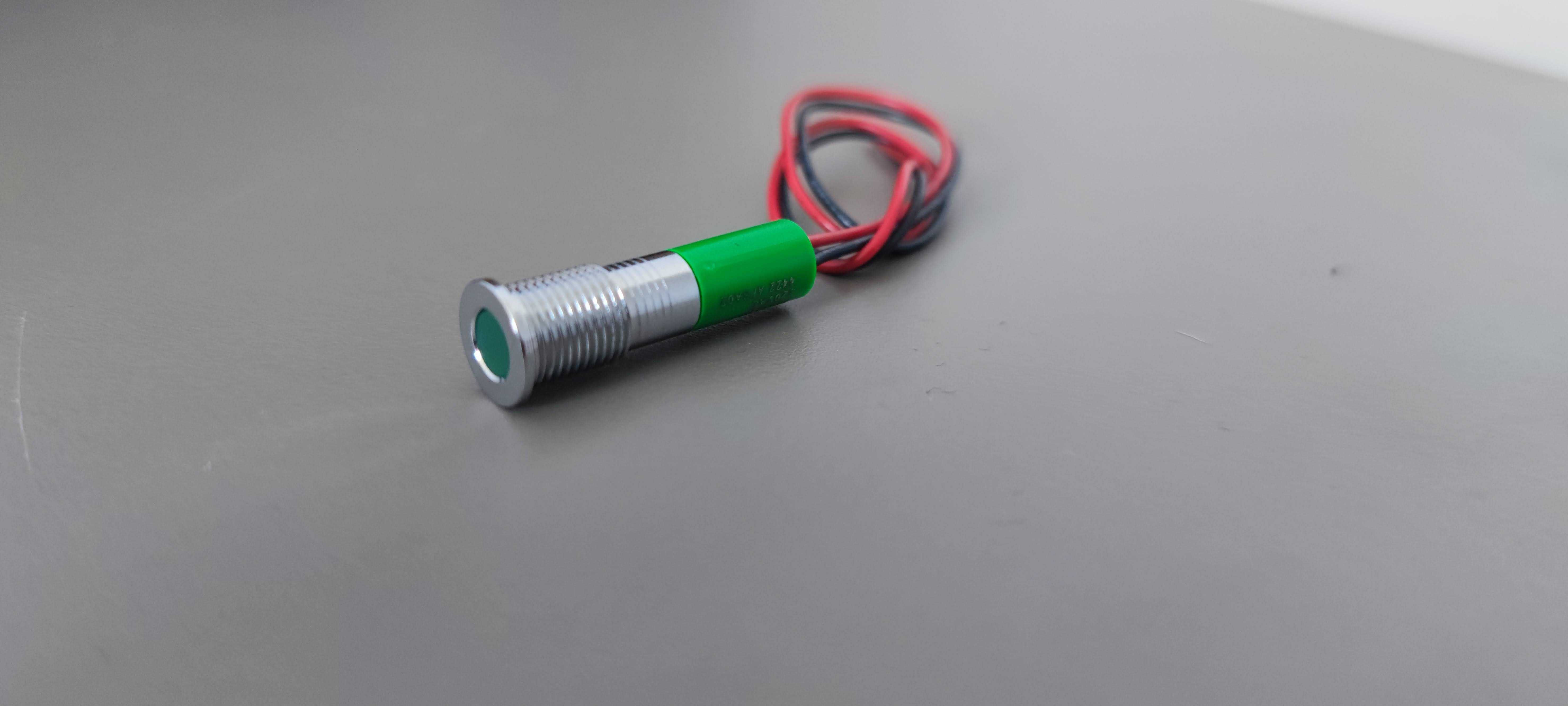

　　这款浅绿色LED信号指示灯主要面向机床控制柜、自动化生产线、液压站、配电柜体以及各类需要状态反馈的工业设备。设备运行过程中，操作人员需要在较远位置快速识别电源接通、工序完成、待机或故障提示等状态，指示灯正是人机交互链路中最直接的视觉反馈元件。该模型按照常见螺纹面板安装形式进行还原，前端为圆形发光面，中部设置连续外螺纹与锁紧结构，后部为绝缘筒体并引出接线插针，整体形态紧凑，适合在面板空间有限的电控箱、操作盒和设备立柱上布置。

　　从实际用途看，浅绿色通常用于表示正常运行、电源就绪、安全允许或自动循环状态。相比传统白炽指示灯，LED发光元件发热低、寿命长、抗振动能力更好，在机床往复冲击、输送带附近振动以及车间粉尘环境中更稳定。模型前部金属壳体承担安装定位和散热作用，螺纹段穿过面板开孔后，可通过后部螺母压紧，使灯体与面板形成可靠固定；前端法兰面贴合面板外侧，既保证外观整齐，也能减少灰尘和切削液沿安装孔渗入。后部绿色绝缘筒用于容纳限流、接线和发光驱动相关结构，两根插针便于与控制回路快速连接，适配常见220V交流信号回路。

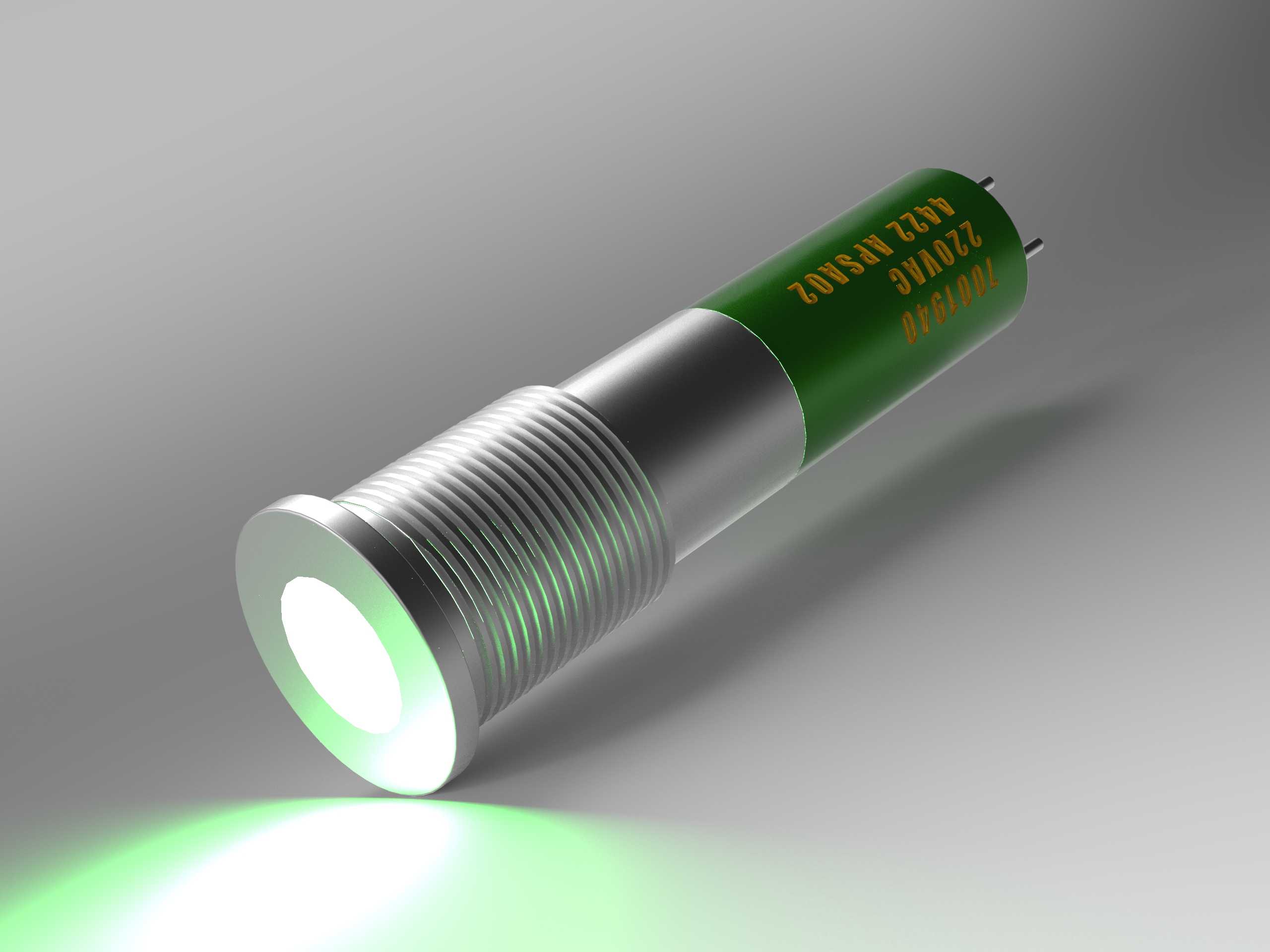

　　结构设计上，发光面采用略向内凹的圆形透镜区域，光线经前端面扩散后形成柔和而醒目的浅绿光斑，避免点状光源过于刺眼。金属外壳前段带有细密滚纹或螺纹质感，既增强零件真实感，也对应实际产品中便于旋紧、增加握持摩擦的工艺特征。灯体轴线方向较长，直径相对较小，这种比例有利于在标准面板孔位上安装，同时为内部电路板、灯珠、绝缘隔层和接线端子预留空间。建模时需要重点控制前端法兰外径、螺纹公称直径、筒体长度、插针中心距以及后段外径之间的关系，这些尺寸直接决定面板开孔、螺母配合和后方接线空间。

　　安装边界方面，这类指示灯通常从面板正面插入，面板后方需要保留足够的旋紧和接线距离。若布置在机床操作面板上，前方应避免被按钮、防护罩或线缆遮挡，发光面建议朝向操作人员常规观察角度；后方则要与线槽、端子排、继电器和PLC模块保持安全间隙，防止插针受力弯折或检修工具触碰。多只指示灯并排安装时，应结合标签位、按钮间距和维护空间统一排布，不能只按外观等距处理。对于有油雾、切削液飞溅的场合，面板贴合面可增加密封垫圈，锁紧螺母需达到适度预紧，既防止松动，又避免塑料或薄面板被压伤。

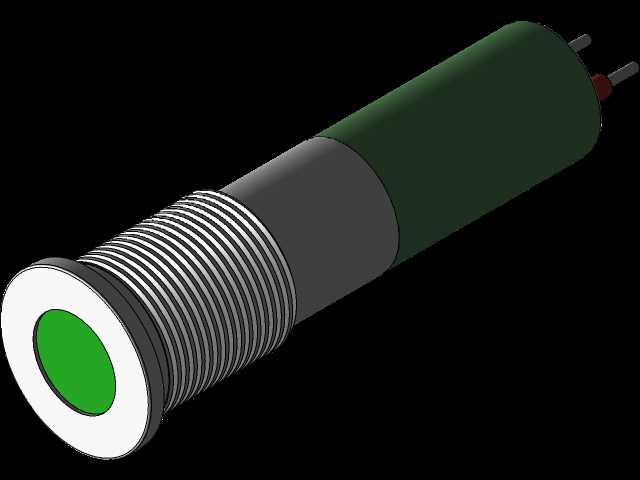

　　三维建模过程中，前端金属部分可通过回转体建立基础轮廓，再对螺纹段进行螺旋切除或纹理表达；后段绝缘筒体与金属壳体之间应保留装配分界，接线插针需按真实伸出长度建模，以便在电气柜布线阶段检查干涉。发光透镜不宜简单做成纯白平面，可通过半透明材质和微弱绿色光晕表现点亮效果，使方案评审时能够直观判断夜间或车间照明条件下的识别度。模型还应体现灯体与面板的装配关系，包括法兰贴合面、螺纹穿板长度、锁紧螺母位置以及后方接线弯曲半径。

　　在设备选型和结构设计联动时，工程师不仅要关注灯的颜色和电压，还要核对安装孔径、防护需求、接线方式、光源寿命以及面板厚度。浅绿色信号在工业现场具有明确的状态语义，合理布置能够降低误操作概率，帮助维护人员迅速判断设备所处阶段。该三维模型完整呈现了螺纹式LED指示灯的外部形态、安装逻辑和主要功能区域，可用于机床面板布局、控制柜外观验证、自动化设备演示模型以及电气元件库搭建。
