工业长距水平皮带输送线结构

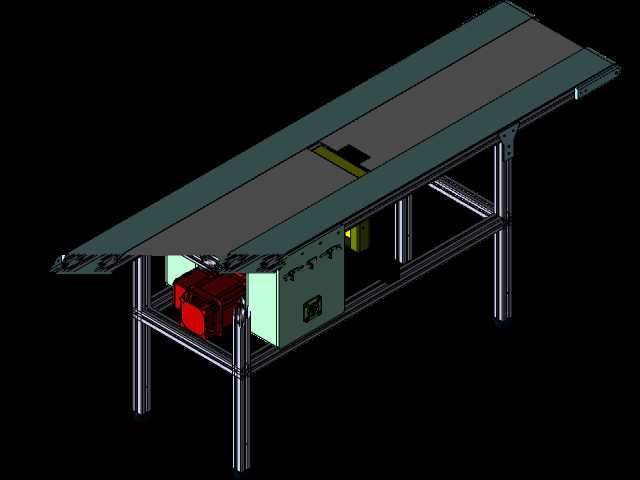

　　这套长条形水平带式输送设备主要面向车间内部工件转运、装配工位衔接、包装段来料输送以及轻型成品件连续传送场景，在电子装配、五金加工、家电组装、仓储分拣等产线中承担水平段物料承载与匀速输送任务。设备整体采用平直长跨布置，输送面保持水平，两端设置辊筒换向与张紧结构，中段依靠托板或托辊支撑皮带，避免长距离运行时皮带下垂造成输送面起伏。机架主体选用工业铝型材拼装，立柱与横梁通过标准连接件锁紧，型材槽口便于后期加装光电传感器、导向挡边、工位工作台、扫码支架或防护栏，现场改造时不需要大面积焊接，调整跨度和支撑位置比较方便。

　　从结构布置看，驱动单元布置在设备下部一侧，电机经减速机构带动主动辊筒，从动端预留张紧调节结构，可通过调整辊筒轴线位置补偿皮带伸长并纠正跑偏。皮带工作面为连续平直承载面，适合纸箱、塑料周转盒、板类零件、袋装轻型物料等底面相对平整的物件输送；线体中部可见附加挡停或检测构件，可用于工件到位检测、工位拦截或分流前定位。下部框架内集中布置电控箱体、动力部件和接线空间，使外露走线减少，整体外观规整，也方便维护人员从侧面接近检修。

　　设计这类输送线时，首先要确定输送长度、有效带宽和工件最大轮廓，保证物料在输送方向和宽度方向均留有安全边界；宽度方向通常需在工件最大尺寸两侧留出余量，防止偏置放置时刮碰侧边导向。高度方向要结合前后设备的进料高度、人员操作高度以及地面安装空间确定，支腿底部应预留可调脚杯或固定地脚，用于补偿地面不平并锁定设备位置。长跨线体还要校核机架挠度、支腿间距和辊筒间距，避免满载时输送面中间下沉；若输送速度较高或工件启停频繁，应在驱动端增加制动、过载保护或变频控制。

　　皮带的张紧与跑偏控制是现场使用中的关键点。主动辊筒和从动辊筒需保持平行，张紧螺栓两侧进给量应同步微调；皮带接头处要保证平直，接头方向与运行方向匹配，减少经过辊筒时的冲击。对于需要洁净、低噪或防静电的场景，可更换对应材质的皮带面层；对于较重工件，则应提高托板承载能力、加密支撑点并复核电机扭矩。线体侧边可根据物流方向安装固定导向条，防止薄壁件或周转箱在输送过程中偏移；若需与机械手、封箱机、贴标设备联动，可在支架上预留安装孔位，将检测信号接入产线控制系统。

　　安装边界方面，设备沿长度方向需要留出尾部张紧调节空间和头部驱动维护空间，侧面应保留开门检修、拆装电机及调整皮带的操作距离；下部电控和动力区域不能被物料堆垛遮挡。地脚支撑点应落在坚实地面上，多段线体拼接时要保证相邻输送面等高、皮带运行方向顺直，接缝处不能出现明显台阶。整体结构兼顾了标准化型材搭建的灵活性与连续输送设备的功能性，适合作为自动化生产线中的水平物流模块，也可在三维布局阶段用于验证工位间距、人员通道、设备对接高度及周边安全空间。
