动力滚筒输送线结构设计方案

　　这套动力滚筒输送结构，主要面向车间内工序间的工件转运、仓储线的托盘输送、装配线的工件载具输送场景，在轻工制造、家电装配、五金加工、电商仓储分拣环节都有广泛适配空间，可衔接上下料工位、加工设备、检测工位，替代人工搬运实现物料的水平定向流转，降低工位间的重复搬运劳动强度，同时保证物料输送节拍稳定，适配连续化生产的节奏要求。设备核心功能是依靠驱动单元带动多根平行排布的滚筒同步转动，依靠滚筒表面与被输送物件底面的摩擦力驱动物料沿机架长度方向移动，可输送底部刚性足够的箱装物料、托盘载具、成型工件，单段输送线可根据输送距离调整滚筒排布密度，针对较重的输送载荷可适当缩小滚筒间距，避免物料底面因支撑间距过大出现下垂卡滞。从设计思路来看，

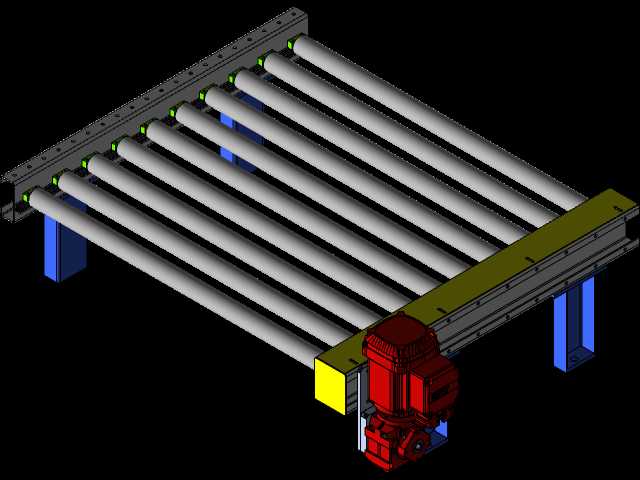

　　整体采用模块化分段设计思路，机架主体采用标准型钢焊接成型，支腿设置可调脚杯结构，可适配安装地面的不平整工况，调整机架整体水平度，避免滚筒因机架倾斜出现物料跑偏问题。侧边的梁体既作为滚筒的安装基座，也承担整体结构的抗弯载荷，驱动单元采用侧装式布置，将减速电机集成在机架侧端位置，不占用输送线上下方的通行空间，同时便于后期的维护检修，传动部分可根据载荷大小选择链传动或者多楔带传动的形式，保证每根滚筒的转动同步性，避免出现滚筒转速差导致的物料偏移。滚筒部分采用精密管加工制作，两端配置轴承座与转轴，转动阻力小，长时间运行磨损量低，滚筒表面可根据输送物料的摩擦需求选择光面或者包胶处理，针对表面光滑的物料可增加包胶层提升摩擦力，

　　避免输送过程中出现打滑。外形尺寸方面，单段机架的宽度可根据输送物料的最大宽度调整，常规适配400-1200mm宽度的物料输送，支腿高度可根据对接设备的工作面高度调整，常规工作面高度在700-900mm区间适配人工操作工位，若对接自动化设备可根据设备接口高度做定制调整，安装边界上需要预留侧端驱动单元的检修空间，侧方至少预留300mm的操作空间用于后期维护传动部件与电机，线体两端对接其他设备时需要预留100-150mm的衔接间隙，避免设备运行振动出现硬碰撞。设计过程中重点校核了机架的抗弯挠度，在满载工况下机架中部的下挠量控制在跨度的1/1000以内，避免长期满载运行出现机架永久变形，同时滚筒的承载能力按照单根滚筒承受的最大载荷做选型，

　　保证物料在任意位置都有至少三根滚筒提供支撑，避免局部载荷过大导致滚筒弯曲变形。支腿与地面的连接可采用膨胀螺栓固定，若需要经常调整线体布局也可采用脚轮加支撑的结构，方便车间内的线体移位重组。线体侧边可根据需求加装导向挡边，避免物料输送过程中从侧面滑落，挡边采用可调安装结构，可根据物料宽度调整挡边间距，适配不同规格的物料输送需求。驱动端的减速电机选型匹配输送线的满载载荷与输送速度，常规输送速度设定在10-30m/min区间，可根据生产节拍需求选配变频调速功能，灵活调整输送速度匹配前后工位的生产节奏。整体结构没有冗余的复杂构件，所有零部件都采用市面上通用的标准型材与标准件，加工制作难度低，后期维护更换配件的采购成本低，不需要定制特殊规格的零部件，适合车间自行加工组装或者批量制作投产。在安装过程中需要保证所有滚筒的上母线处于同一水平面，相邻滚筒的高度差控制在0.5mm以内，避免物料输送过程中出现颠簸跳动，传动部分的张紧结构设置在驱动端位置，可根据传动件的磨损情况随时调整张紧度，避免长期运行出现传动打滑丢转的问题。
