带侧边驱动的辊筒式物料输送装置结构

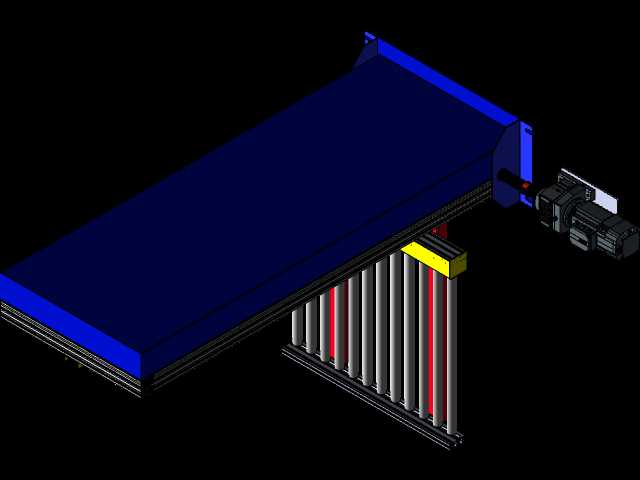

　　该辊筒式输送结构主要面向车间内工件的短距离转运场景，常见于机加工工序间流转、装配线工位衔接、仓储分拣段的物料传递环节，可适配箱体类、托盘类、规则型材类工件的水平输送需求，能够直接对接机床出料口、装配工位台、提升机接驳端等上下游设备，减少人工转运的重复劳动，提升产线流转的连贯性。从结构组成来看，主体承载段采用多根平行排布的辊筒作为承载面，辊筒间距根据常规输送工件的最小底面尺寸设定，避免小尺寸工件卡滞在辊筒间隙中，辊筒两端通过轴承座固定在两侧的框架型材上，转动阻力小，长期运行磨损量低。侧边布置的驱动单元通过传动结构带动辊筒同步转动，驱动模块集成了动力输出与传动衔接结构，安装位置避开了主输送面的上下空间，不会干涉工件的正常通行，

　　也方便后期维护时直接拆解驱动单元，无需拆解整段输送架体。主输送面的侧边设置了蓝色的导向挡边，挡边高度根据常见输送工件的侧边高度设计，可防止工件在输送过程中偏移掉落，挡边与架体采用可拆卸式连接，可根据实际输送工件的宽度调整两侧挡边的间距，适配不同尺寸规格的工件输送需求。架体底部设置了支撑腿结构，支撑腿底部带有可调高度的脚垫，可根据现场安装地面的平整度调整整段输送设备的水平度，保证辊筒面处于水平状态，避免工件在输送过程中出现单侧偏移、打滑停滞的问题。设计过程中优先考虑了安装边界的适配性，整段设备的宽度方向尺寸控制在常规车间通道的预留安装范围内，长度方向可根据实际产线布局需求进行多段拼接，驱动单元的外凸尺寸做了限位设计，

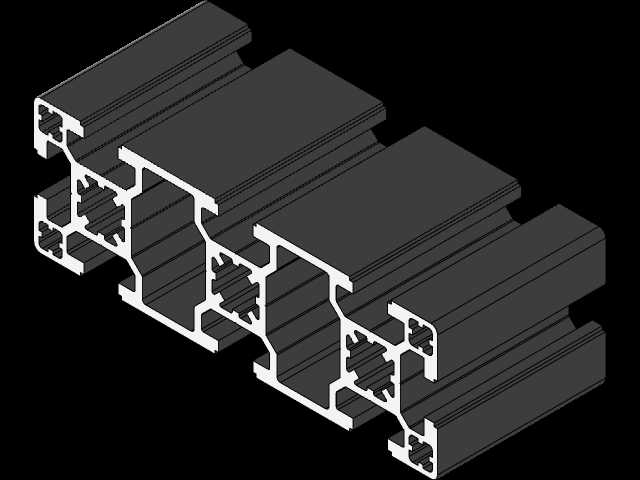

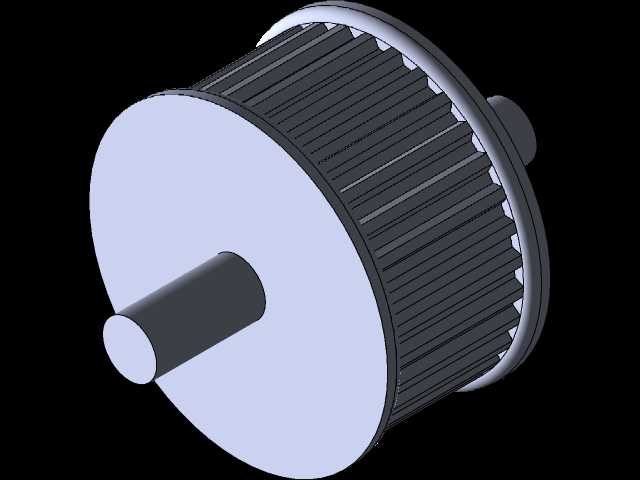

　　不会超出车间设备安装的安全距离要求，避免与周边其他设备产生干涉。辊筒的承载能力按照常规机加工工件的单重做了冗余设计，单根辊筒可承受的集中载荷满足常见金属工件、装配托盘的承重需求，架体采用型材焊接+螺栓紧固的组合连接方式，既保证了整体结构的刚性，减少输送过程中的架体晃动，也方便运输过程中拆解为散件，到现场后快速组装。驱动端的传动结构采用了隐藏式布置，外部设置了防护壳体，避免车间内的切屑、灰尘落入传动部件中，延长传动部件的维护周期，同时防护壳体的拆装无需专用工具，日常检查传动状态时可快速打开。在实际使用场景中，该输送结构可单独作为短距离转运设备使用，也可多段拼接组成长距离输送线，还可搭配顶升移栽机构、转向机构组成复杂的输送网络，

　　适配不同的产线布局需求。辊筒表面采用了耐磨处理，长期与工件底面摩擦也不会出现明显的磨损凹陷，保证输送面的平整度，避免工件输送过程中出现颠簸。设备的进料端与出料端都做了过渡倒角处理，对接其他设备时不会出现台阶落差，保证工件能够平稳过渡到相邻设备上，不会出现卡料、磕碰工件的问题。侧边驱动的布局方式相比底部驱动的结构，清理维护更加方便，车间日常清扫时可直接清理输送架底部的地面，不会被底部的驱动结构阻挡，同时驱动单元的散热条件更好，长时间连续运行也不会出现动力部件过热的问题。架体的型材选型经过了刚性校核，在满载工件的情况下，架体的中部扰度控制在允许范围内，不会出现中部下沉导致辊筒倾斜、工件跑偏的问题。支撑腿的连接位置设置了加强筋板，提升支撑部位的结构强度，避免长期承重后支撑腿出现变形歪斜的问题。
