带防护格栅椭圆型舱室加热指示灯结构

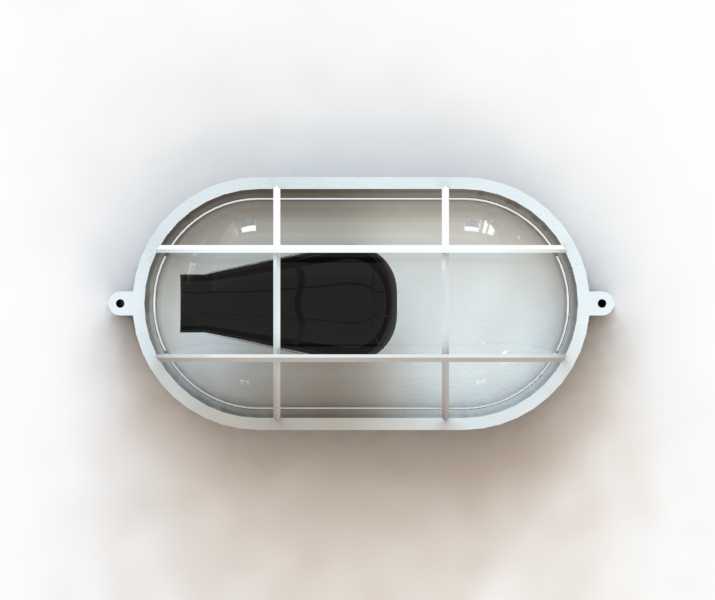

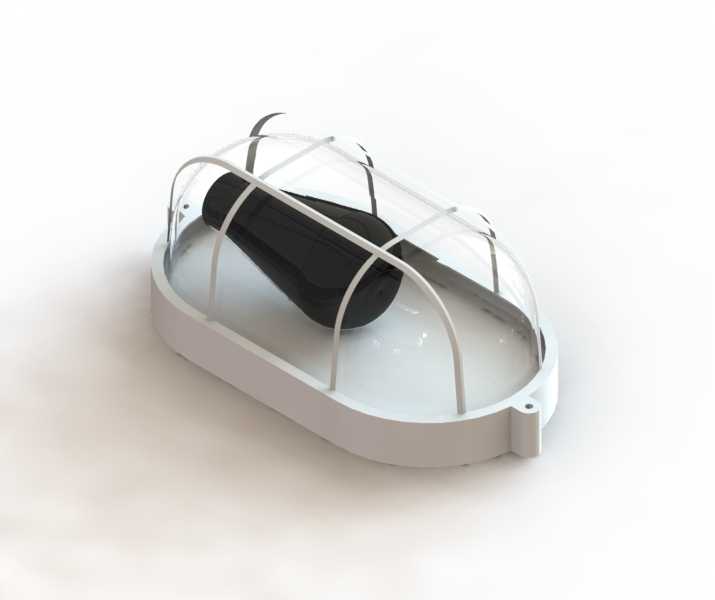

　　这类带金属防护格栅的加热指示灯，常应用在机床操作舱、小型工业设备密闭腔室、低温环境下的设备观测舱内部，同时兼顾局部加热除雾与状态指示照明的作用，不少老旧型号的普通车床、卧式加工中心的电气舱门内侧、切削液喷淋区域的观测位都会配置同类型构件，避免低温环境下舱室内壁结雾遮挡观测视线，同时通过灯体的低功率发热维持局部区域的温度在凝露温度以上，保障舱内电气元件、观测玻璃的工况稳定。从结构设计来看，整体采用椭圆型扁平基座设计，基座边缘预留了沉头安装孔位，安装时可直接通过螺栓固定在舱壁的预制安装位上，基座与舱壁贴合面预留了密封槽位，可嵌入橡胶密封圈实现IP54级别的防护，避免切削液、粉尘从安装缝隙渗入舱内。

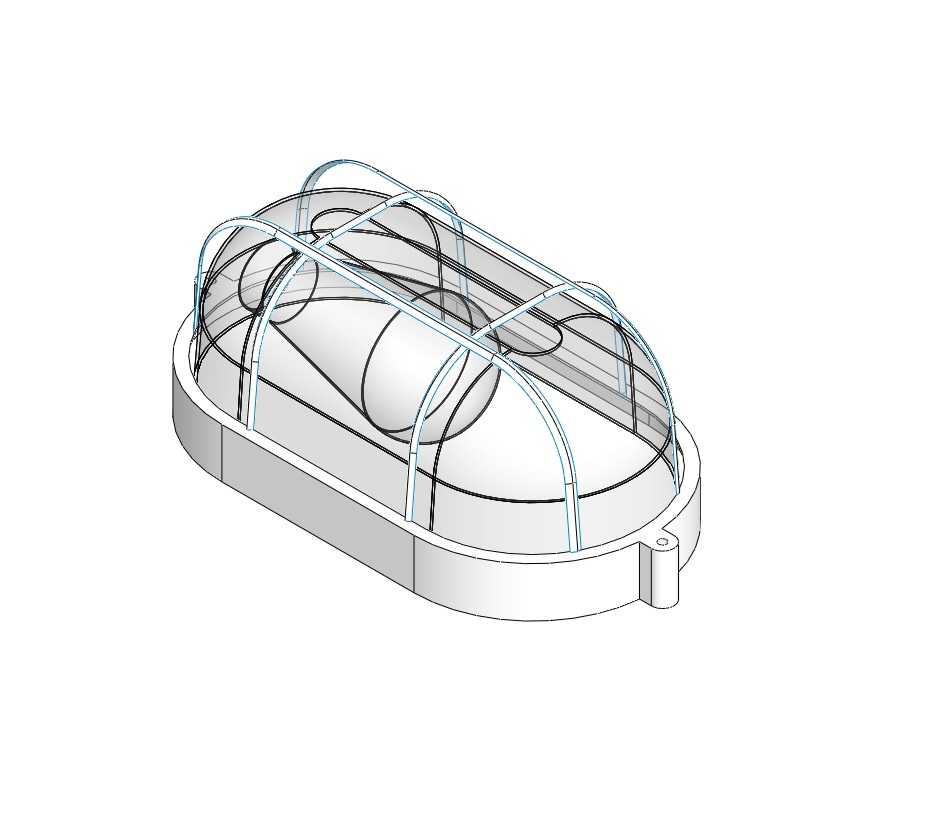

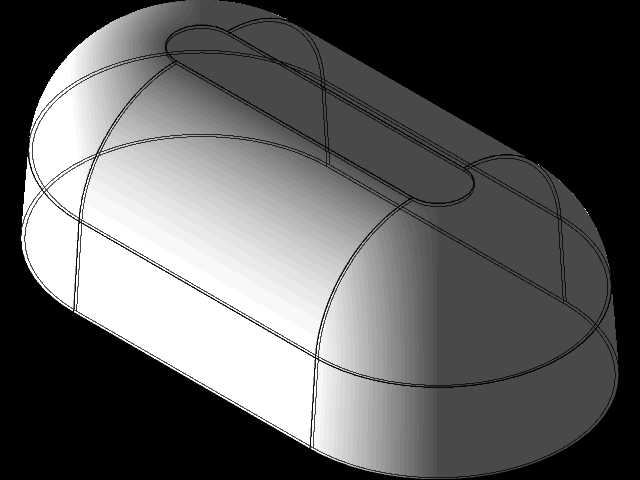

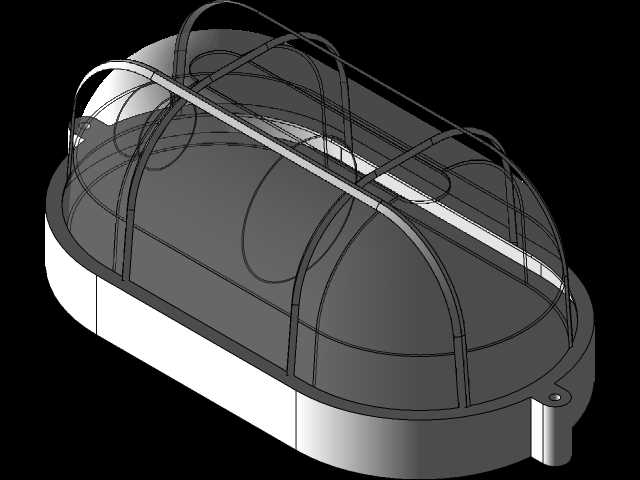

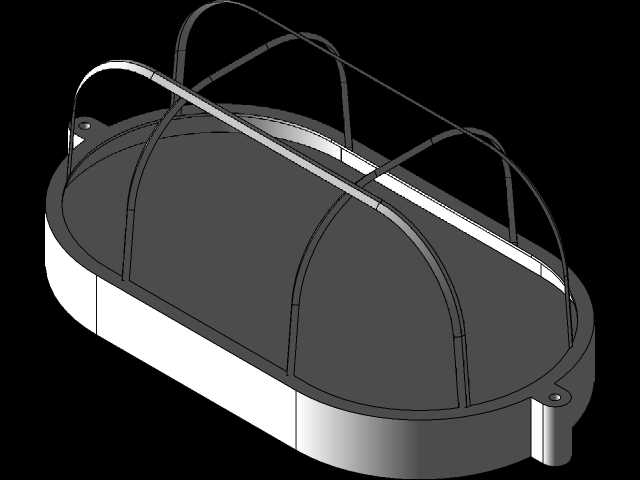

　　外围的防护格栅采用一体化弯制的金属丝结构，格栅弧度与外层透明护罩的曲面完全贴合，每根格栅筋条的间距控制在12mm以内，既可以避免检修过程中工具磕碰损坏透明护罩，也能防止外部异物直接撞击内部的灯体发热组件，格栅的两端直接嵌装在基座的固定卡槽内，不需要额外的紧固件固定，拆装维护时只需要撬开卡槽压边即可取下格栅更换内部灯体。内部的加热灯组件采用卡装式固定在基座中央的安装座上，灯体的供电接线从基座背面的穿线孔引出，穿线孔位置配置了橡胶护线套，避免走线被金属基座的锐边割破绝缘层。透明护罩采用高硼硅玻璃材质，曲面弧度经过计算，既可以保证光线的散射角度覆盖整个观测区域，也能承受灯体发热带来的温度差变化，不会因为骤冷骤热出现开裂问题。

　　从安装边界来看，整体基座的长轴尺寸控制在180mm，短轴尺寸为100mm，整体突出舱壁的高度为75mm，安装时只需要在舱壁上开出160*80mm的椭圆安装孔，将基座嵌入后通过周边的三个沉头孔锁紧即可，不需要额外的安装支架，适配厚度1.5mm到5mm的金属舱壁安装场景。在实际工况中，这类构件的发热功率通常控制在15W到25W之间，不会因为功率过高导致舱壁局部过热，也能刚好维持观测区域的玻璃表面温度高于环境露点3到5摄氏度，在南方梅雨季节、北方冬季车间无供暖的场景下，能有效避免观测玻璃起雾，同时灯体的光线色温选择暖白光，在切削液飞溅、光线昏暗的机床舱内也能清晰观测到刀具的切削状态，不会因为光线色温过高导致观测疲劳。

　　设计过程中需要重点考量防护格栅的抗冲击性能，按照工业设备的防护要求，格栅需要承受0.5J的冲击能量不出现永久变形，因此在建模时格栅筋条的直径选择2.5mm的304不锈钢丝，弯制后进行去应力退火处理，避免长期使用后格栅出现变形松脱。基座的材质选用阻燃ABS工程塑料，通过注塑成型，表面做哑光处理，避免灯光在基座表面形成反光干扰操作人员的视线，基座上的安装卡槽与格栅的配合间隙控制在0.2mm以内，既保证拆装的便利性，也不会出现格栅晃动产生异响的问题。另外在灯体与基座的连接位置，设计了隔热垫片，避免灯体的热量直接传导到基座上，导致基座与舱壁接触的位置温度过高，烫伤操作人员或者烫损舱壁的防护涂层。这类结构在建模时需要注意曲面的连续性，透明护罩的椭球面与基座的安装止口要保证完全贴合，避免出现装配间隙导致密封失效，防护格栅的每根筋条都要与护罩曲面保持等距，间隙控制在1mm左右，既不会因为间隙过大导致异物插入触碰护罩，也不会因为间隙过小导致格栅受热膨胀后挤压护罩造成玻璃破损。
