机柜用嵌入式栏杆扶手轮结构

　　这款栏杆轮主要应用在工业机柜、电气控制柜、服务器机箱等柜体类设备的门板启闭辅助场景，不少做柜体结构的工程师在处理重型门板、频繁启闭的检修门时，常会遇到门板开合卡滞、侧边剐蹭柜体框架、长期使用后门板下垂偏移的问题，这类带安装支架的滚轮结构就是为解决这类痛点设计的。从实际使用场景来看，它既可以作为门板侧边的导向支撑件，在门板开合过程中沿预设的导轨或柜体边框滚动，抵消门板自重带来的下坠力矩，也可以作为推拉式机柜门板的承重滚轮，承载门板的部分重量，降低铰链处的受力负荷，延长铰链的使用寿命，尤其适合深度超过600mm、门板重量超过15kg的立式机柜，在户外通信机柜、工业PLC控制柜、低压配电柜这类需要频繁开启检修的设备上适配性很强。

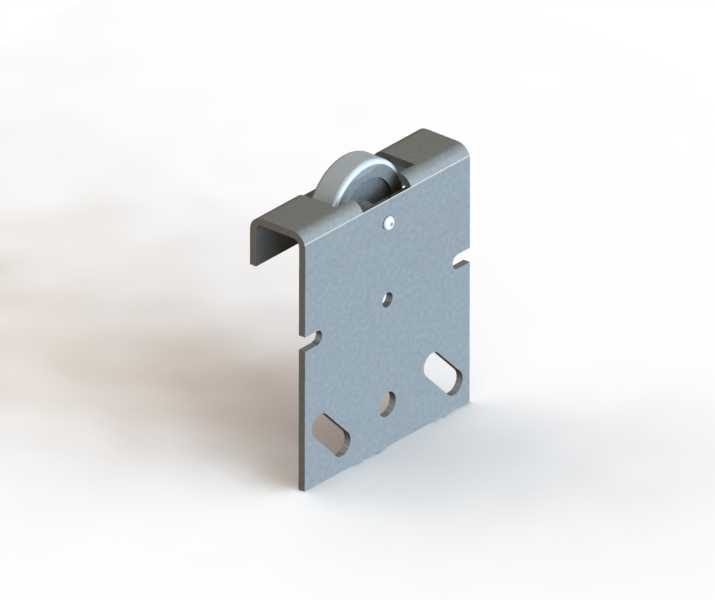

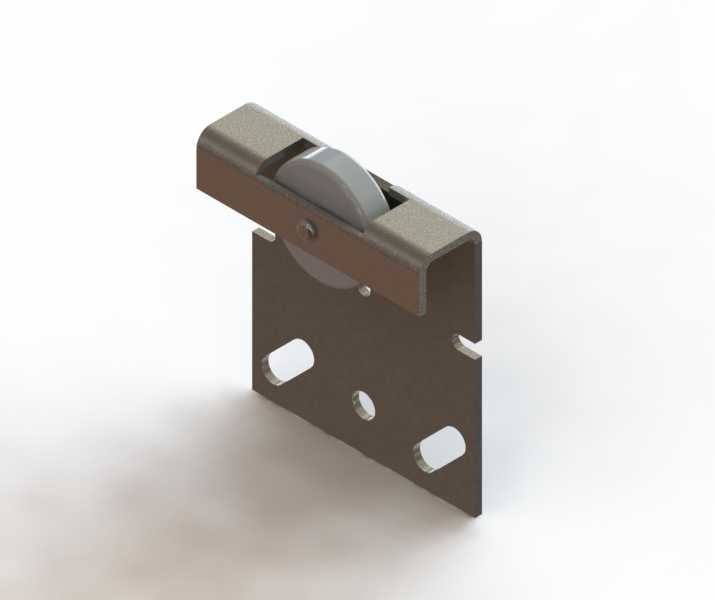

　　从功能特性上看，这款构件采用一体式钣金支架加内嵌滚轮的组合结构，支架主体为冷轧钢板冲压成型，表面做了镀锌钝化处理，能适应常规工业环境下的防腐蚀需求，滚轮部分采用耐磨尼龙材质内嵌金属衬套，转动时噪音低，不会剐蹭接触的金属漆面，滚动阻力小，即使门板承受一定的侧向压力也能顺畅转动。支架上预留的安装孔做了差异化设计，两个长圆孔用于安装时的位置微调，两个圆孔用于最终的定位紧固，安装时可以先通过长圆孔调整滚轮的突出高度，确保滚轮和配合面的接触间隙在0.5mm-1mm之间，既不会因为间隙过大失去支撑导向作用，也不会因为间隙过小导致门板装配时出现顶死、卡滞的问题。

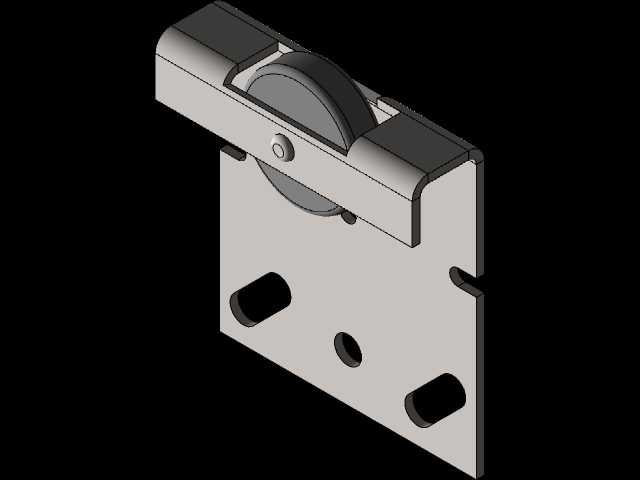

　　设计思路上，这款结构没有采用复杂的装配组件，而是将支架的安装定位、滚轮的承载限位、防脱结构都集成在同一块钣金件上，通过钣金折弯的翻边结构作为滚轮的安装支座，滚轮的转轴直接压装在支架两侧的翻边孔内，减少了额外的紧固件数量，整体装配工序只有压装转轴一个步骤，批量生产时的装配效率很高，同时支架侧边的折弯翻边还能起到加强筋的作用，提升整个支架的抗变形能力，即使承受10kg以上的侧向载荷，支架也不会出现明显的形变。从安装边界来看，支架主体的安装面为正方形结构，安装孔的中心距适配常规机柜的25mm模数安装孔位，可以直接固定在机柜门板的侧边预留安装位上，不需要额外做打孔加工，滚轮突出支架安装面的高度为12mm，安装时需要确保门板和柜体配合面的预留间隙大于这个数值，避免装配时出现干涉，支架整体的厚度方向尺寸仅为18mm，不会占用门板内侧过多的布线空间，对于内部走线密集的电气机柜来说非常友好。

　　在实际选型应用时，需要注意配合面的材质，如果是和喷涂后的钢板框架配合，这款尼龙滚轮完全可以满足使用需求，如果是和铝合金型材的槽口配合，需要确认滚轮的宽度和型材槽口的内宽匹配，避免滚轮卡在槽口内影响转动。另外这款结构的滚轮做了圆弧面设计，和平面接触时是线接触，滚动过程中即使存在小角度的安装偏差，也能保持顺畅的转动，不会出现硬摩擦的情况，相比平边滚轮的容错率更高，对于现场安装精度不高的场景适配性更好。不少工程师在做机柜改型时，会直接选用这类现成的滚轮结构，不需要从零开始设计滚轮、支架、转轴的配合尺寸，能大幅缩短结构设计的周期，同时这类成熟结构的可靠性已经经过大量现场验证，不会出现自行设计时容易忽略的转轴脱出、支架强度不足等问题。
