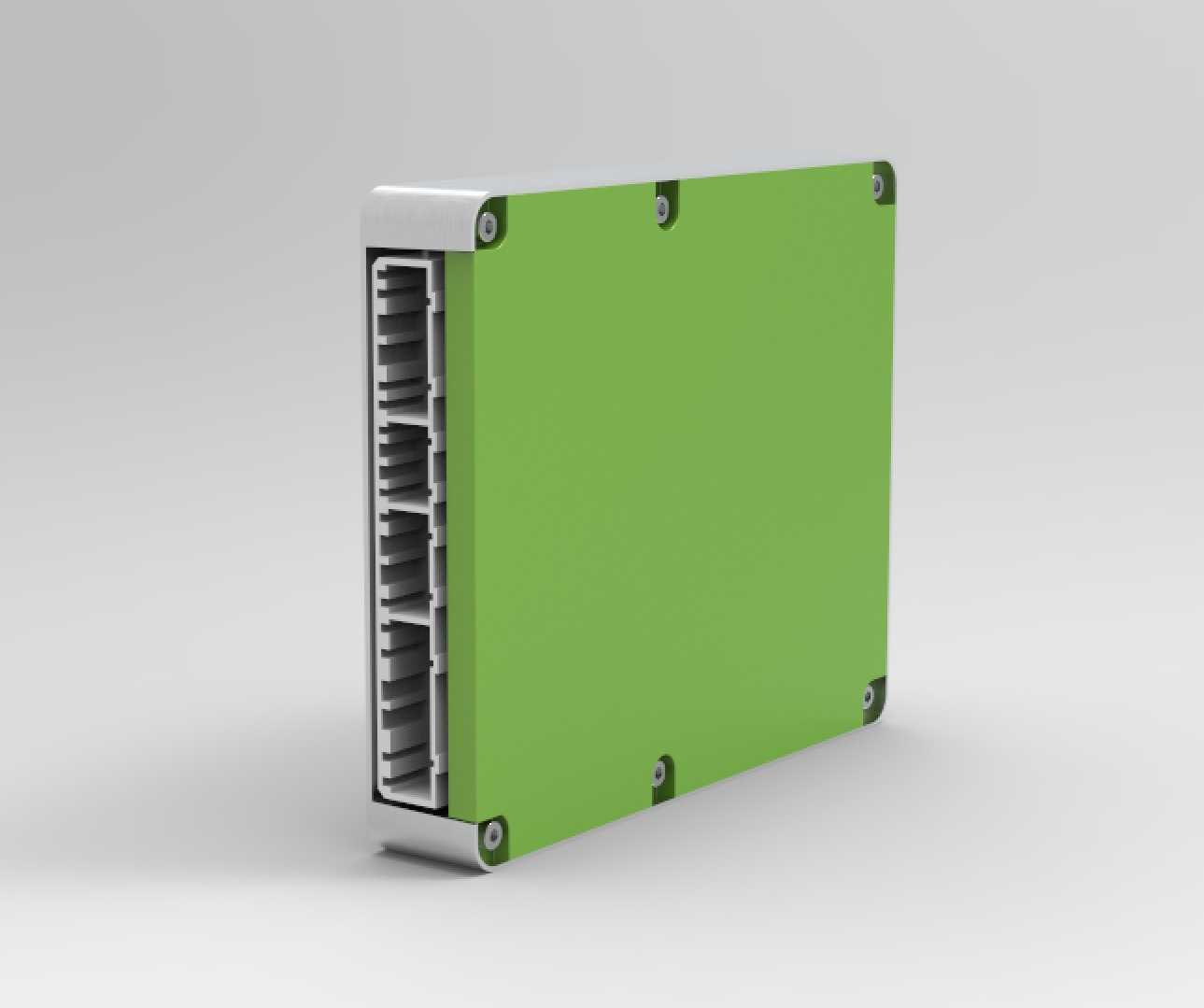

丰田1NZ-FE发动机电控单元结构设计

　　车载电控单元作为整车动力控制系统的核心运算载体，其结构设计直接关联到整车动力输出的稳定性、复杂工况下的运行可靠性以及整车电气系统的集成适配性，本次呈现的1NZ-FE机型配套电控单元结构，完全围绕小排量自然吸气乘用车的实际装车需求展开设计，适配丰田1NZ-FE这款1.5L排量自然吸气机型的装车场景，覆盖家用紧凑型乘用车、小型代步车型的前舱安装环境，能够承受前舱内-40℃到125℃的宽温域工作环境，同时抵御车辆行驶过程中的振动、泥水飞溅、电磁干扰等复杂工况影响。从实际装车的功能定位来看，该电控单元承担着发动机进气流量测算、喷油量精准控制、点火正时调节、怠速闭环控制、故障码自诊断以及与整车CAN总线通讯的核心功能，所有内部电路板、接插组件都被完全包裹在金属壳体内部，避免外部水汽、粉尘侵入造成电路短路，同时金属壳体本身可以形成完整的电磁屏蔽层，隔绝车辆点火系统、车载通讯设备产生的电磁干扰，保证内部运算芯片的信号采集与指令输出不会出现偏差。设计过程中优先考虑了前舱的安装空间约束，整体采用薄型长方体构型，壳体主体采用铝合金压铸成型后做表面阳极氧化处理，绿色的绝缘涂层覆盖壳体外表面，既提升了壳体的耐腐蚀性能，也避免壳体与车身其他金属部件接触造成短路风险。壳体的边角位置做了包边与圆角处理，四个角点预留了嵌入式安装固定孔，孔位内嵌金属衬套，安装时可以通过M6规格的螺栓直接固定在前舱的安装支架上，固定点的位置公差控制在±0.1mm范围内，

　　能够适配同平台多款车型的安装支架孔位，不需要额外设计转接支架。接插端采用多针脚的集成式接插口，接口端做了阶梯式的防呆设计，不同功能的针脚分区排布，装配时线束插头只能从唯一方向插入，避免错插造成的针脚弯折或电路接反，接口边缘预留了密封胶圈的安装槽位，线束插头装配到位后，胶圈被压缩形成IP67级的密封防护，完全可以应对高压洗车、雨天行驶时的水汽侵入问题。壳体的上下盖结合面采用止口结构设计，装配时结合面填充导电密封胶，既保证上下壳体之间的导电连续性，强化电磁屏蔽效果，也能阻断粉尘、水汽从结合面渗入的路径。壳体表面预留了多个接地凸点，安装时可以通过固定螺栓直接与车身搭铁，将壳体上积累的静电直接导入车身，避免静电放电对内部电路造成冲击。

　　内部的电路板安装位预留了导热垫的压缩空间，电路板上的功率器件工作时产生的热量，可以通过导热垫直接传递到铝合金壳体上，依靠车辆行驶时的前舱气流带走热量，不需要额外设计散热风扇，既降低了部件成本，也减少了故障点，提升了长期运行的可靠性。接插端的针脚采用铜合金镀锡工艺，保证与线束插头的接触电阻稳定在毫欧级，大电流针脚单独做了加宽处理，能够承载执行器驱动时的峰值电流，避免针脚过热烧蚀。在安装边界的设计上，整体厚度控制在25mm以内，接插口突出壳体端面12mm，预留出线束插头的插拔操作空间，安装时壳体与周边部件的最小间隙保持在10mm以上，既避免车辆行驶振动时与周边部件发生磕碰，也保证壳体周围的空气流通，提升被动散热的效率。

　　壳体的边角包边采用不锈钢材质冲压成型，包裹住铝合金壳体的易磕碰边角，在装配、运输过程中即使受到轻微撞击，也不会造成壳体开裂变形，保护内部的电路板不受外力冲击。针对前舱可能出现的化学腐蚀场景，壳体表面的涂层耐机油、耐蓄电池电解液、耐车用清洗剂的腐蚀，长期接触这类物质也不会出现涂层脱落、壳体锈蚀的问题。整个结构的设计完全遵循车规级部件的设计规范，所有的尺寸公差、材料选型、防护等级都满足量产装车的要求，既可以作为整车电控系统设计的参考结构，也可以用于汽车维修教学、电控系统改装的结构参照，帮助结构设计人员理解车载电控单元的防护设计、安装适配、电磁兼容设计的实际工程思路，避免在同类部件设计时出现密封失效、安装干涉、散热不足、屏蔽效果差等常见工程问题。
